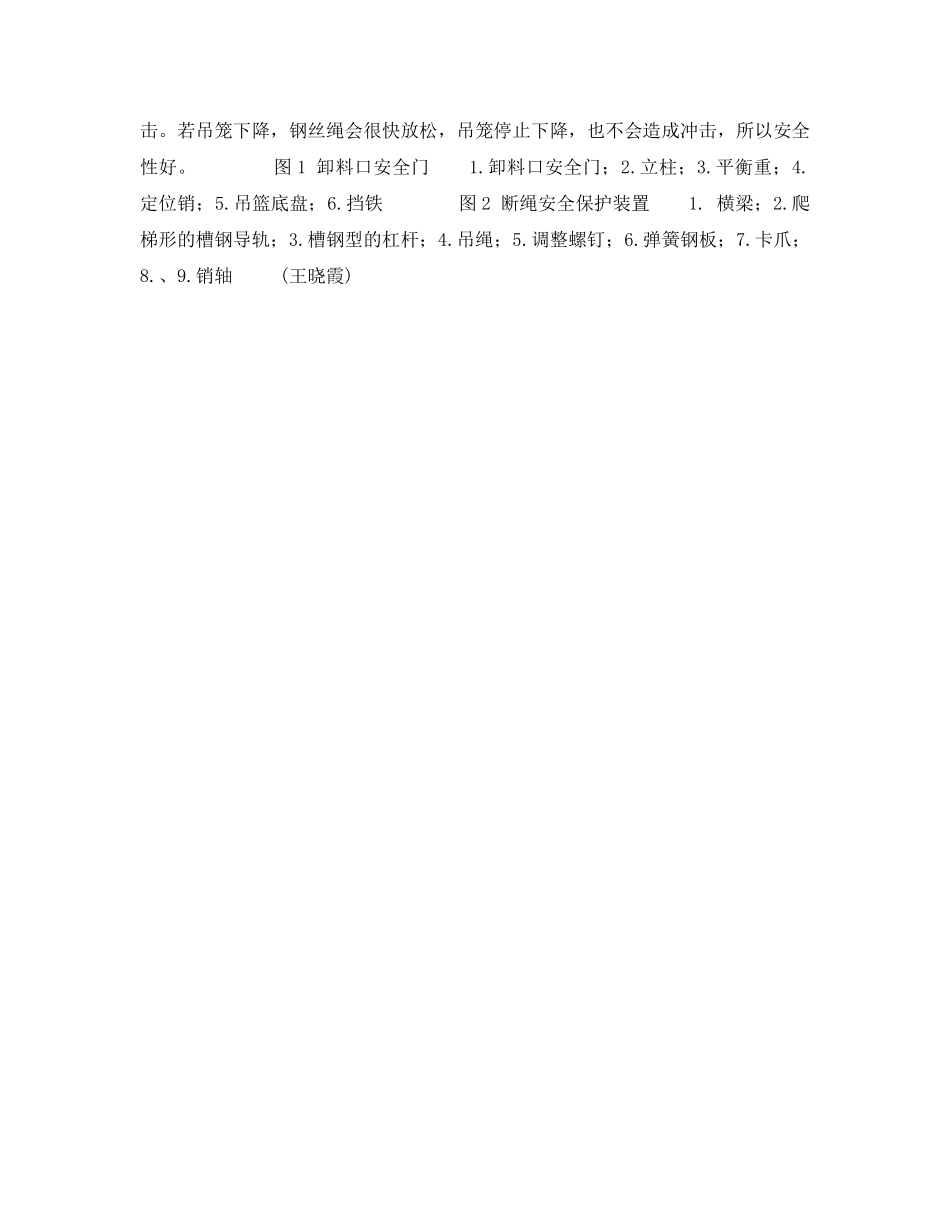

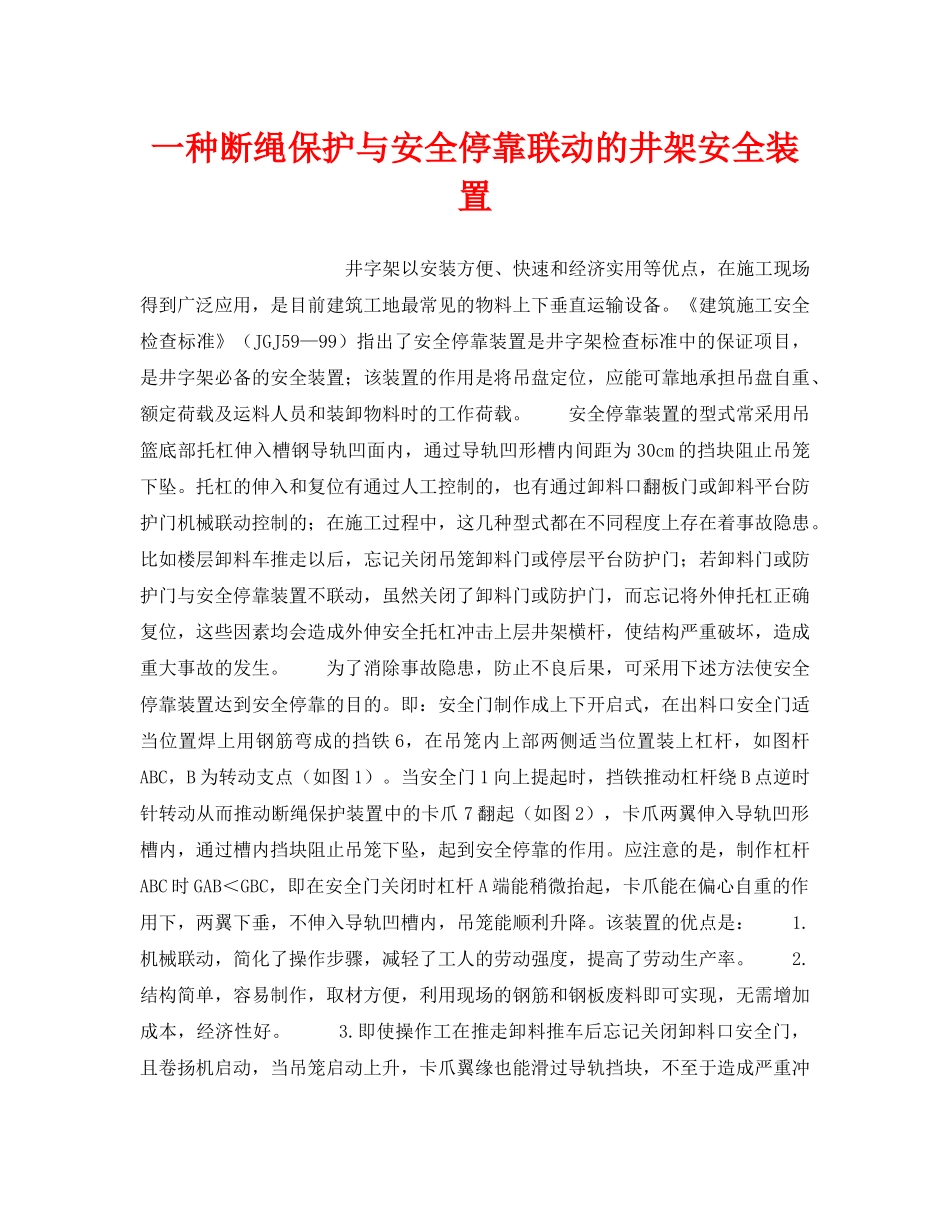

一种断绳保护与安全停靠联动的井架安全装置井字架以安装方便、快速和经济实用等优点，在施工现场得到广泛应用，是目前建筑工地最常见的物料上下垂直运输设备。《建筑施工安全检查标准》（JGJ59—99）指出了安全停靠装置是井字架检查标准中的保证项目，是井字架必备的安全装置；该装置的作用是将吊盘定位，应能可靠地承担吊盘自重、额定荷载及运料人员和装卸物料时的工作荷载。安全停靠装置的型式常采用吊篮底部托杠伸入槽钢导轨凹面内，通过导轨凹形槽内间距为30cm的挡块阻止吊笼下坠。托杠的伸入和复位有通过人工控制的，也有通过卸料口翻板门或卸料平台防护门机械联动控制的；在施工过程中，这几种型式都在不同程度上存在着事故隐患。比如楼层卸料车推走以后，忘记关闭吊笼卸料门或停层平台防护门；若卸料门或防护门与安全停靠装置不联动，虽然关闭了卸料门或防护门，而忘记将外伸托杠正确复位，这些因素均会造成外伸安全托杠冲击上层井架横杆，使结构严重破坏，造成重大事故的发生。为了消除事故隐患，防止不良后果，可采用下述方法使安全停靠装置达到安全停靠的目的。即：安全门制作成上下开启式，在出料口安全门适当位置焊上用钢筋弯成的挡铁6，在吊笼内上部两侧适当位置装上杠杆，如图杆ABC，B为转动支点（如图1）。当安全门1向上提起时，挡铁推动杠杆绕B点逆时针转动从而推动断绳保护装置中的卡爪7翻起（如图2），卡爪两翼伸入导轨凹形槽内，通过槽内挡块阻止吊笼下坠，起到安全停靠的作用。应注意的是，制作杠杆ABC时GAB＜GBC，即在安全门关闭时杠杆A端能稍微抬起，卡爪能在偏心自重的作用下，两翼下垂，不伸入导轨凹槽内，吊笼能顺利升降。该装置的优点是：1.机械联动，简化了操作步骤，减轻了工人的劳动强度，提高了劳动生产率。2.结构简单，容易制作，取材方便，利用现场的钢筋和钢板废料即可实现，无需增加成本，经济性好。3.即使操作工在推走卸料推车后忘记关闭卸料口安全门，且卷扬机启动，当吊笼启动上升，卡爪翼缘也能滑过导轨挡块，不至于造成严重冲击。若吊笼下降，钢丝绳会很快放松，吊笼停止下降，也不会造成冲击，所以安全性好。图1卸料口安全门1.卸料口安全门；2.立柱；3.平衡重；4.定位销；5.吊篮底盘；6.挡铁图2断绳安全保护装置1.横梁；2.爬梯形的槽钢导轨；3.槽钢型的杠杆；4.吊绳；5.调整螺钉；6.弹簧钢板；7.卡爪；8.、9.销轴(王晓霞)
