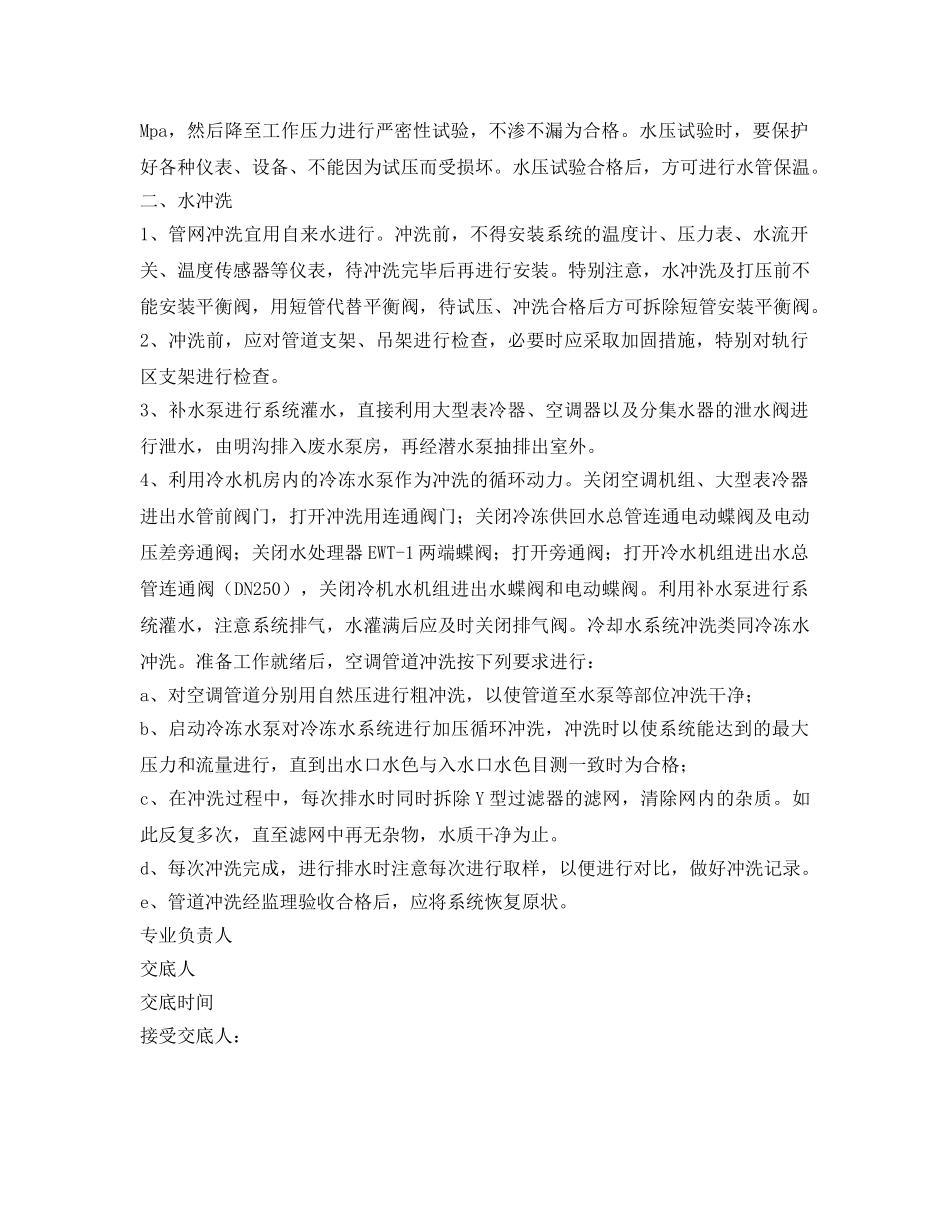

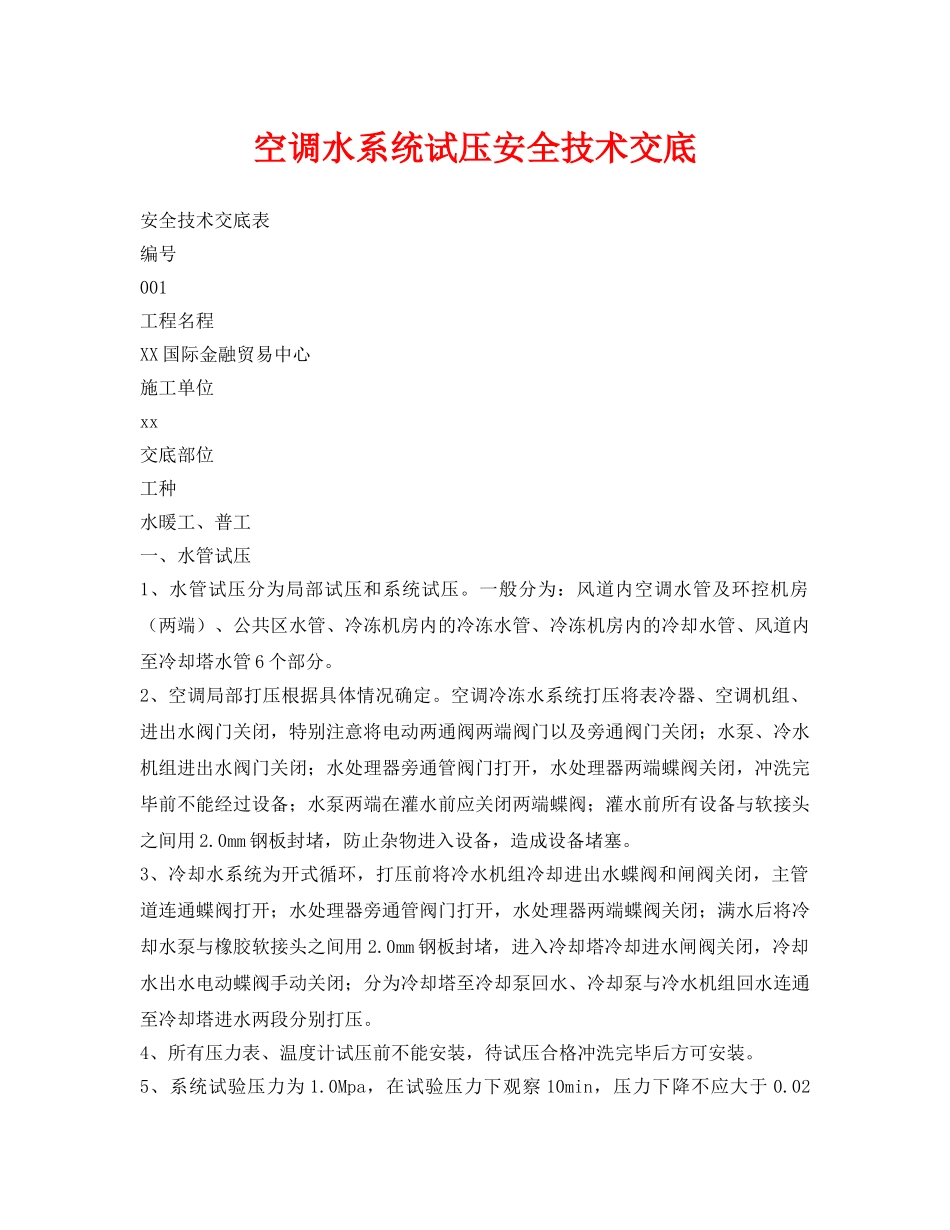

空调水系统试压安全技术交底安全技术交底表编号001工程名程XX国际金融贸易中心施工单位xx交底部位工种水暖工、普工一、水管试压1、水管试压分为局部试压和系统试压。一般分为：风道内空调水管及环控机房（两端）、公共区水管、冷冻机房内的冷冻水管、冷冻机房内的冷却水管、风道内至冷却塔水管6个部分。2、空调局部打压根据具体情况确定。空调冷冻水系统打压将表冷器、空调机组、进出水阀门关闭，特别注意将电动两通阀两端阀门以及旁通阀门关闭；水泵、冷水机组进出水阀门关闭；水处理器旁通管阀门打开，水处理器两端蝶阀关闭，冲洗完毕前不能经过设备；水泵两端在灌水前应关闭两端蝶阀；灌水前所有设备与软接头之间用2.0mm钢板封堵，防止杂物进入设备，造成设备堵塞。3、冷却水系统为开式循环，打压前将冷水机组冷却进出水蝶阀和闸阀关闭，主管道连通蝶阀打开；水处理器旁通管阀门打开，水处理器两端蝶阀关闭；满水后将冷却水泵与橡胶软接头之间用2.0mm钢板封堵，进入冷却塔冷却进水闸阀关闭，冷却水出水电动蝶阀手动关闭；分为冷却塔至冷却泵回水、冷却泵与冷水机组回水连通至冷却塔进水两段分别打压。4、所有压力表、温度计试压前不能安装，待试压合格冲洗完毕后方可安装。5、系统试验压力为1.0Mpa，在试验压力下观察10min，压力下降不应大于0.02Mpa，然后降至工作压力进行严密性试验，不渗不漏为合格。水压试验时，要保护好各种仪表、设备、不能因为试压而受损坏。水压试验合格后，方可进行水管保温。二、水冲洗1、管网冲洗宜用自来水进行。冲洗前，不得安装系统的温度计、压力表、水流开关、温度传感器等仪表，待冲洗完毕后再进行安装。特别注意，水冲洗及打压前不能安装平衡阀，用短管代替平衡阀，待试压、冲洗合格后方可拆除短管安装平衡阀。2、冲洗前，应对管道支架、吊架进行检查，必要时应采取加固措施，特别对轨行区支架进行检查。3、补水泵进行系统灌水，直接利用大型表冷器、空调器以及分集水器的泄水阀进行泄水，由明沟排入废水泵房，再经潜水泵抽排出室外。4、利用冷水机房内的冷冻水泵作为冲洗的循环动力。关闭空调机组、大型表冷器进出水管前阀门，打开冲洗用连通阀门；关闭冷冻供回水总管连通电动蝶阀及电动压差旁通阀；关闭水处理器EWT-1两端蝶阀；打开旁通阀；打开冷水机组进出水总管连通阀（DN250），关闭冷机水机组进出水蝶阀和电动蝶阀。利用补水泵进行系统灌水，注意系统排气，水灌满后应及时关闭排气阀。冷却水系统冲洗类同冷冻水冲洗。准备工作就绪后，空调管道冲洗按下列要求进行：a、对空调管道分别用自然压进行粗冲洗，以使管道至水泵等部位冲洗干净；b、启动冷冻水泵对冷冻水系统进行加压循环冲洗，冲洗时以使系统能达到的最大压力和流量进行，直到出水口水色与入水口水色目测一致时为合格；c、在冲洗过程中，每次排水时同时拆除Y型过滤器的滤网，清除网内的杂质。如此反复多次，直至滤网中再无杂物，水质干净为止。d、每次冲洗完成，进行排水时注意每次进行取样，以便进行对比，做好冲洗记录。e、管道冲洗经监理验收合格后，应将系统恢复原状。专业负责人交底人交底时间接受交底人：
