援非盟会议中心桩基施工组织设计VIP免费

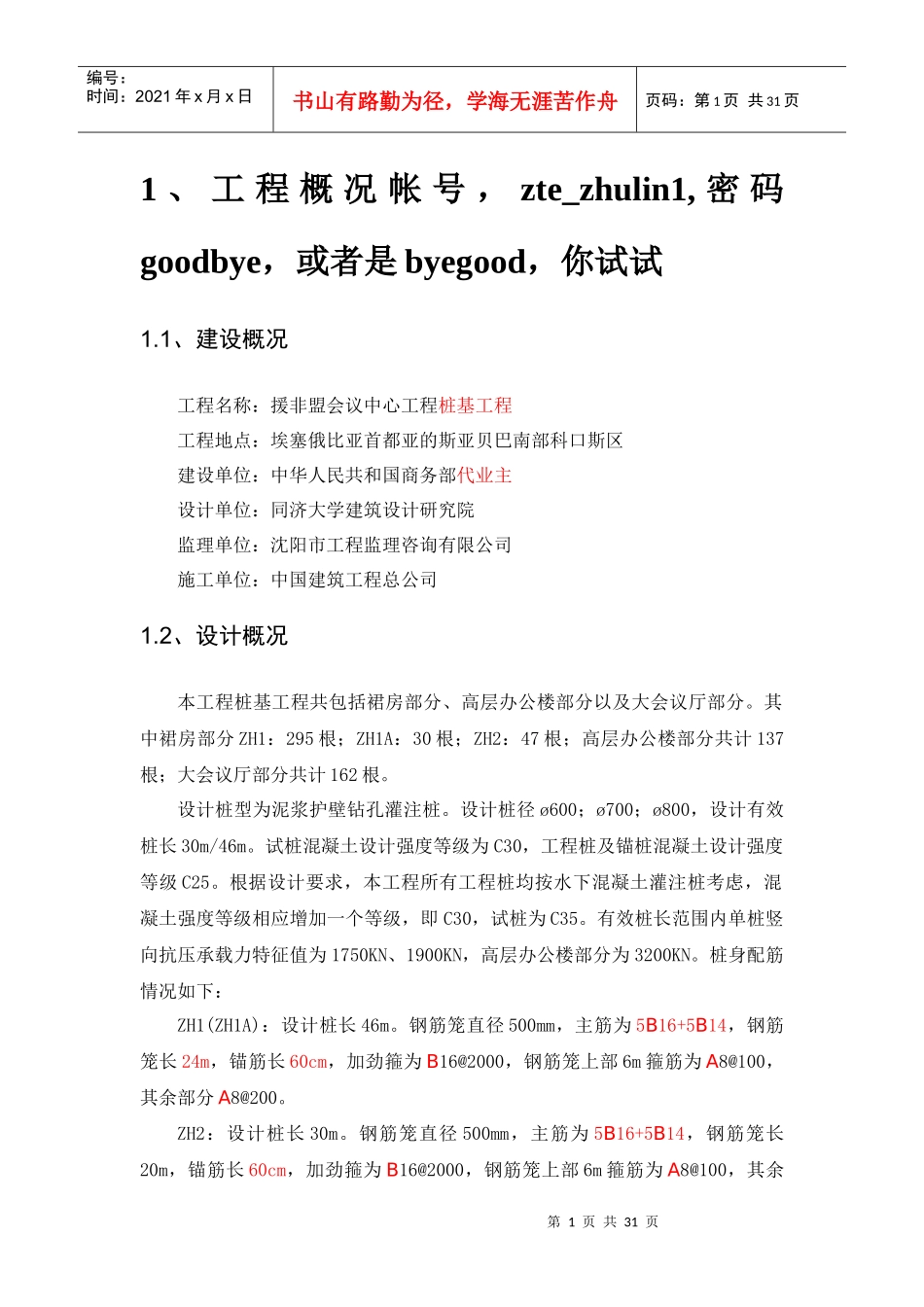

援非盟会议中心桩基施工组织设计_第1页
1/31

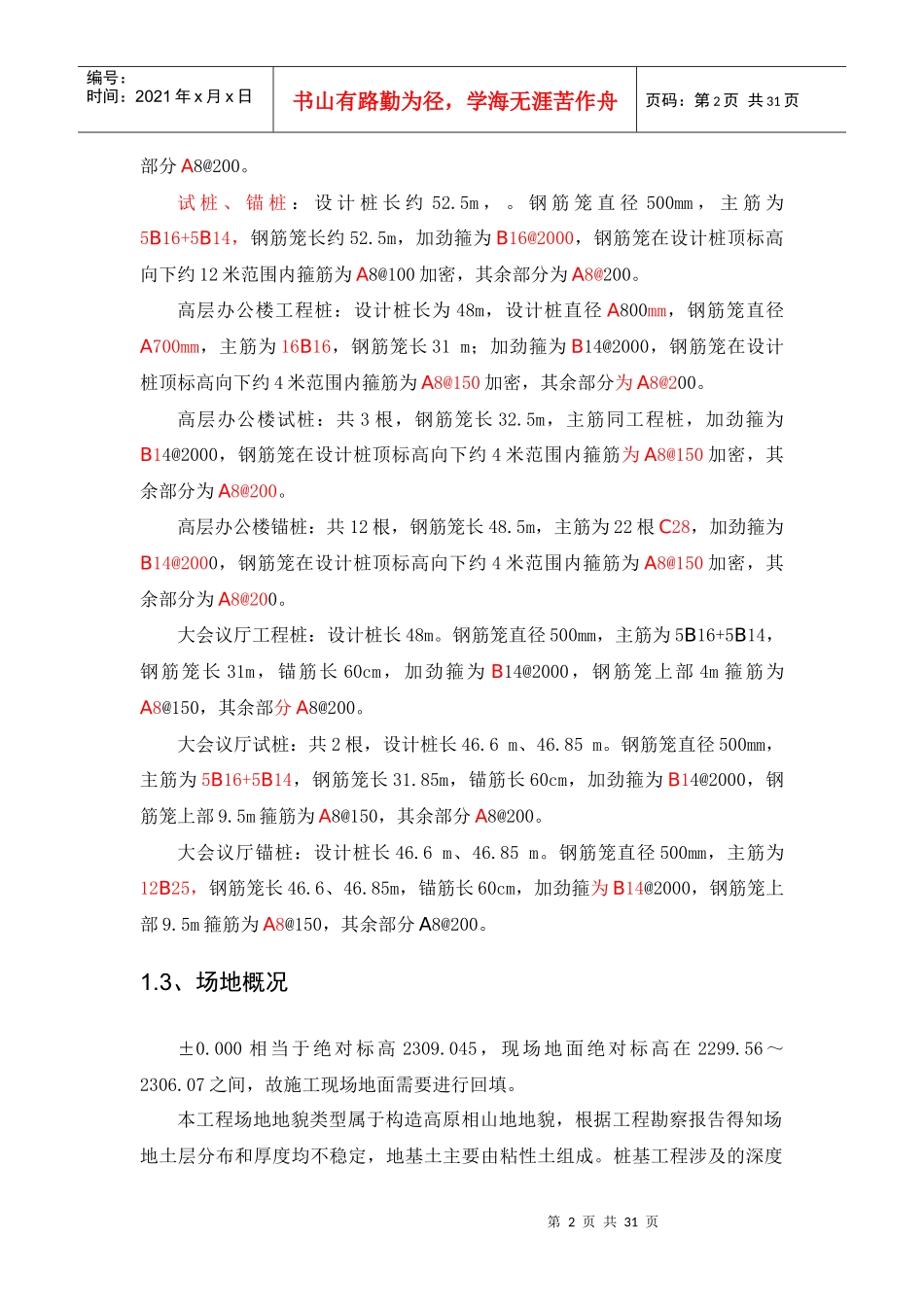

援非盟会议中心桩基施工组织设计_第2页
2/31
援非盟会议中心桩基施工组织设计_第3页
3/31
第1页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共31页1、工程概况帐号,zte_zhulin1,密码goodbye,或者是byegood,你试试1.1、建设概况工程名称:援非盟会议中心工程桩基工程工程地点:埃塞俄比亚首都亚的斯亚贝巴南部科口斯区建设单位:中华人民共和国商务部代业主设计单位:同济大学建筑设计研究院监理单位:沈阳市工程监理咨询有限公司施工单位:中国建筑工程总公司1.2、设计概况本工程桩基工程共包括裙房部分、高层办公楼部分以及大会议厅部分。其中裙房部分ZH1:295根;ZH1A:30根;ZH2:47根;高层办公楼部分共计137根;大会议厅部分共计162根。设计桩型为泥浆护壁钻孔灌注桩。设计桩径ø600;ø700;ø800,设计有效桩长30m/46m。试桩混凝土设计强度等级为C30,工程桩及锚桩混凝土设计强度等级C25。根据设计要求,本工程所有工程桩均按水下混凝土灌注桩考虑,混凝土强度等级相应增加一个等级,即C30,试桩为C35。有效桩长范围内单桩竖向抗压承载力特征值为1750KN、1900KN,高层办公楼部分为3200KN。桩身配筋情况如下:ZH1(ZH1A):设计桩长46m。钢筋笼直径500mm,主筋为5B16+5B14,钢筋笼长24m,锚筋长60cm,加劲箍为B16@2000,钢筋笼上部6m箍筋为A8@100,其余部分A8@200。ZH2:设计桩长30m。钢筋笼直径500mm,主筋为5B16+5B14,钢筋笼长20m,锚筋长60cm,加劲箍为B16@2000,钢筋笼上部6m箍筋为A8@100,其余第2页共31页第1页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共31页部分A8@200。试桩、锚桩:设计桩长约52.5m,。钢筋笼直径500mm,主筋为5B16+5B14,钢筋笼长约52.5m,加劲箍为B16@2000,钢筋笼在设计桩顶标高向下约12米范围内箍筋为A8@100加密,其余部分为A8@200。高层办公楼工程桩:设计桩长为48m,设计桩直径A800mm,钢筋笼直径A700mm,主筋为16B16,钢筋笼长31m;加劲箍为B14@2000,钢筋笼在设计桩顶标高向下约4米范围内箍筋为A8@150加密,其余部分为A8@200。高层办公楼试桩:共3根,钢筋笼长32.5m,主筋同工程桩,加劲箍为B14@2000,钢筋笼在设计桩顶标高向下约4米范围内箍筋为A8@150加密,其余部分为A8@200。高层办公楼锚桩:共12根,钢筋笼长48.5m,主筋为22根C28,加劲箍为B14@2000,钢筋笼在设计桩顶标高向下约4米范围内箍筋为A8@150加密,其余部分为A8@200。大会议厅工程桩:设计桩长48m。钢筋笼直径500mm,主筋为5B16+5B14,钢筋笼长31m,锚筋长60cm,加劲箍为B14@2000,钢筋笼上部4m箍筋为A8@150,其余部分A8@200。大会议厅试桩:共2根,设计桩长46.6m、46.85m。钢筋笼直径500mm,主筋为5B16+5B14,钢筋笼长31.85m,锚筋长60cm,加劲箍为B14@2000,钢筋笼上部9.5m箍筋为A8@150,其余部分A8@200。大会议厅锚桩:设计桩长46.6m、46.85m。钢筋笼直径500mm,主筋为12B25,钢筋笼长46.6、46.85m,锚筋长60cm,加劲箍为B14@2000,钢筋笼上部9.5m箍筋为A8@150,其余部分A8@200。1.3、场地概况±0.000相当于绝对标高2309.045,现场地面绝对标高在2299.56~2306.07之间,故施工现场地面需要进行回填。本工程场地地貌类型属于构造高原相山地地貌,根据工程勘察报告得知场地土层分布和厚度均不稳定,地基土主要由粘性土组成。桩基工程涉及的深度第3页共31页第2页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共31页范围内的土层主要为①填土;②混砾粉质粘土;③残积土及全风化~强分化凝灰质泥岩;④强分化凝灰岩;⑤混砾粉质泥岩;⑥全风化~强风化泥岩。地下水主要为空隙性潜水,根据本地区的区域水文地质资料,水位季节性变化明显,地下水水位丰年期与枯水期年变化幅度在2.00m左右。根据岩土工程勘察报告,本工程地下水位埋深(平整场地后计)0.5m。2、施工方案2.1、建立技术组管理组织机构技术组班子组建说明:技术组配备技术组组长、技术负责人、合约经理、物资经理、施工员、质量员、安全员、材料员等职能管理人员,负责从施工准备、工程施工、质量安全监督、工程预结算等工作,对业主实行全过程的负责。2.2、劳务队伍的确定本工程采用劳务队伍专业分包的形式,...
