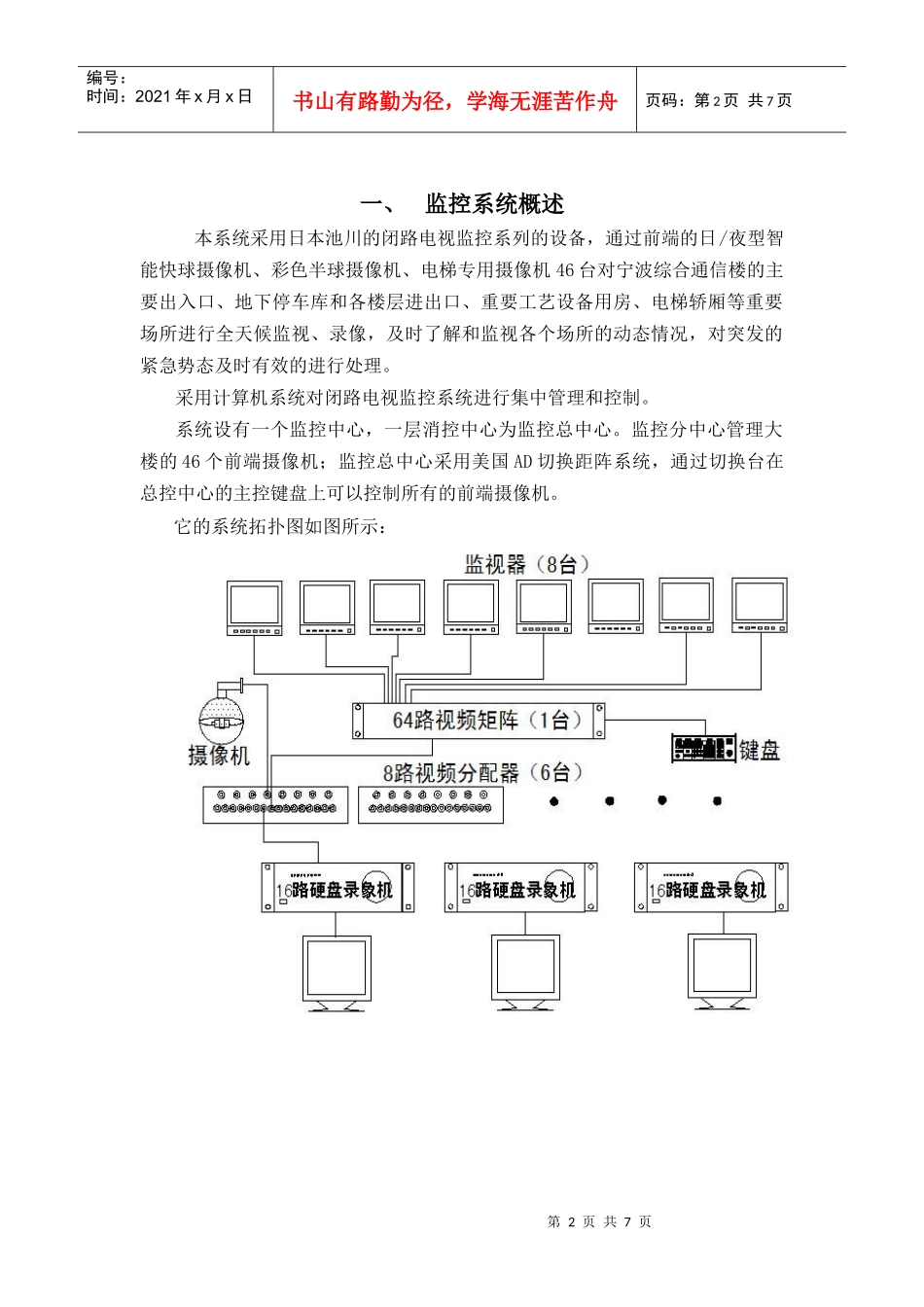

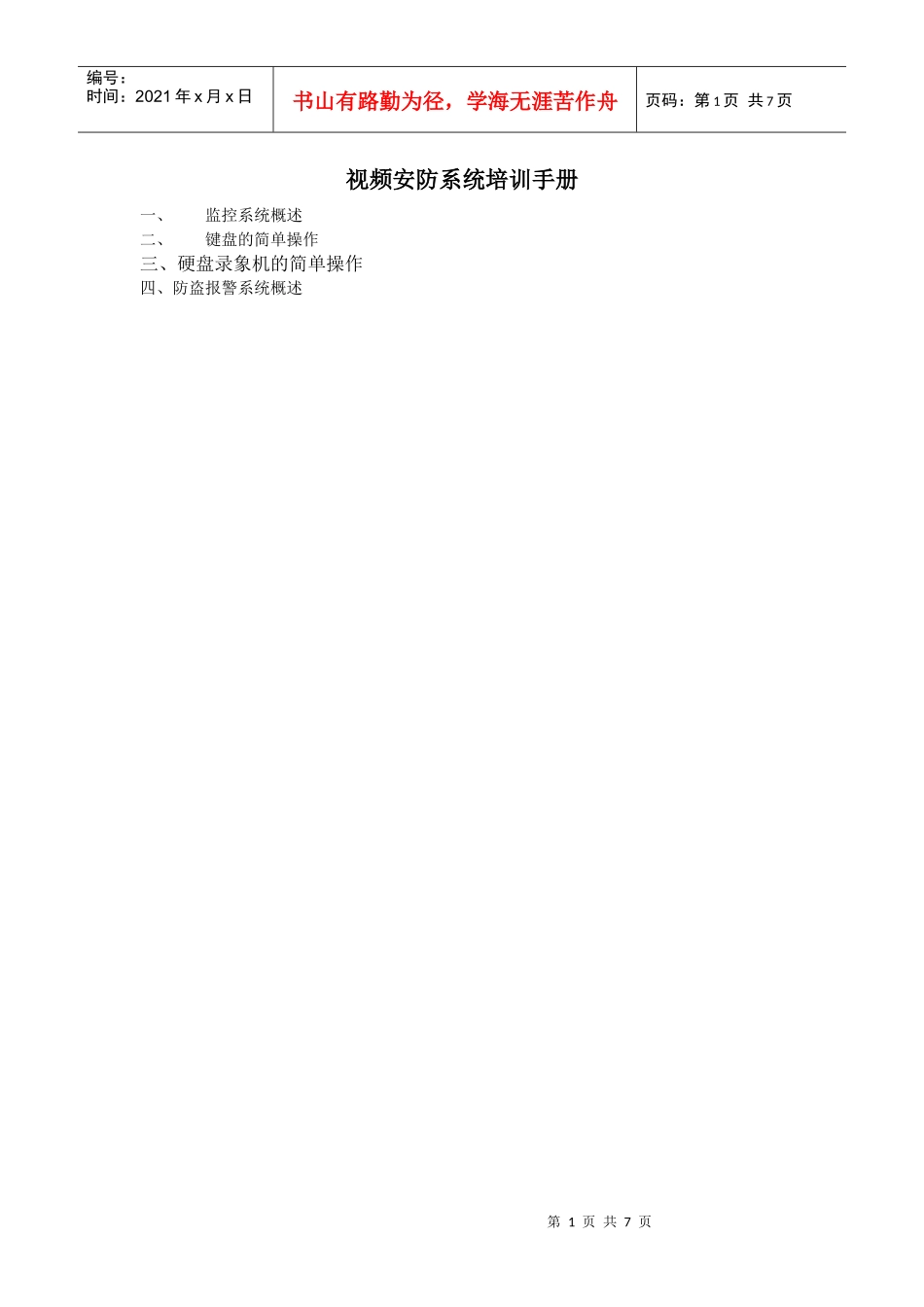

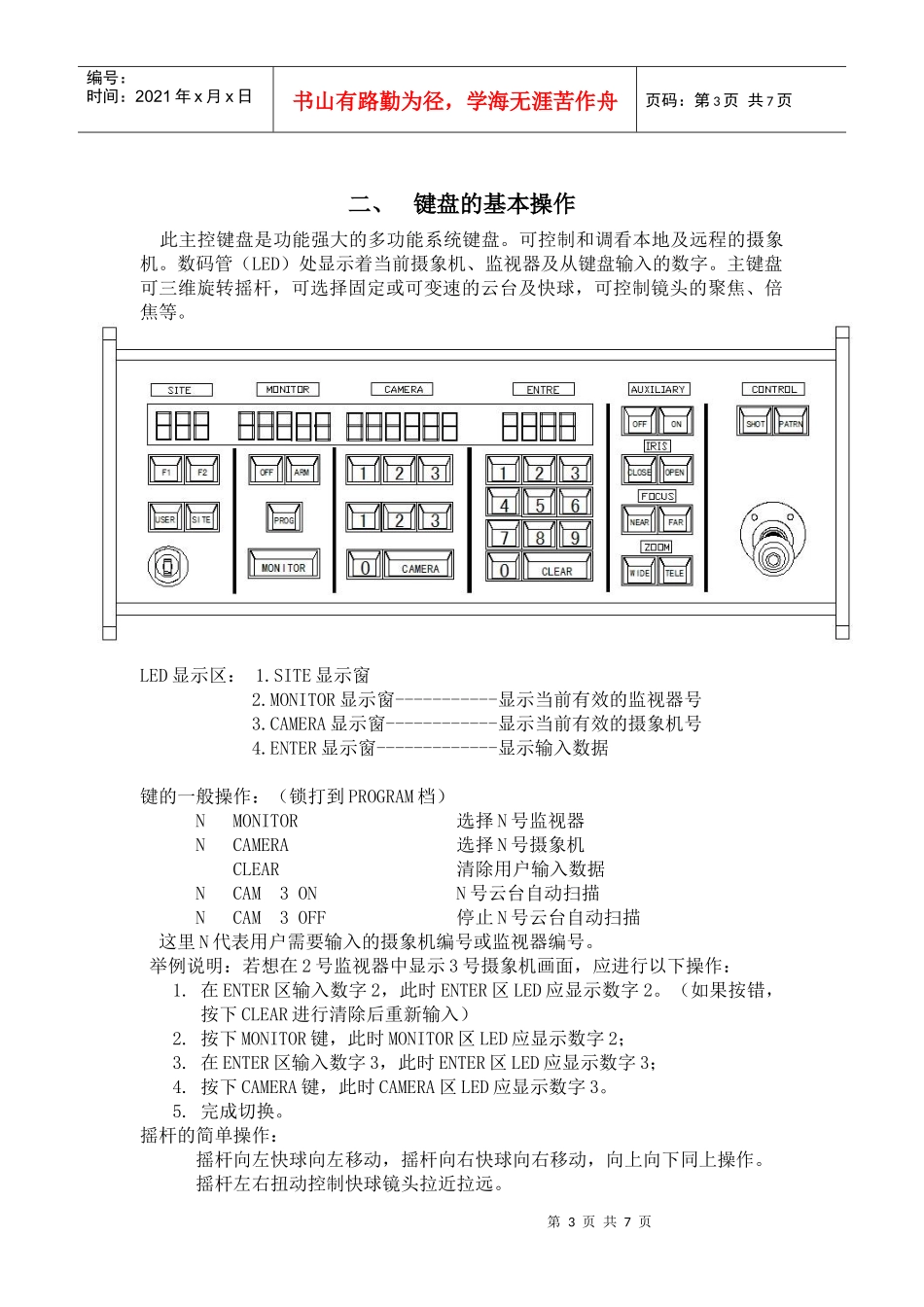

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页视频安防系统培训手册一、监控系统概述二、键盘的简单操作三、硬盘录象机的简单操作四、防盗报警系统概述第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页一、监控系统概述本系统采用日本池川的闭路电视监控系列的设备，通过前端的日/夜型智能快球摄像机、彩色半球摄像机、电梯专用摄像机46台对宁波综合通信楼的主要出入口、地下停车库和各楼层进出口、重要工艺设备用房、电梯轿厢等重要场所进行全天候监视、录像，及时了解和监视各个场所的动态情况，对突发的紧急势态及时有效的进行处理。采用计算机系统对闭路电视监控系统进行集中管理和控制。系统设有一个监控中心，一层消控中心为监控总中心。监控分中心管理大楼的46个前端摄像机；监控总中心采用美国AD切换距阵系统，通过切换台在总控中心的主控键盘上可以控制所有的前端摄像机。它的系统拓扑图如图所示：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页二、键盘的基本操作此主控键盘是功能强大的多功能系统键盘。可控制和调看本地及远程的摄象机。数码管（LED）处显示着当前摄象机、监视器及从键盘输入的数字。主键盘可三维旋转摇杆，可选择固定或可变速的云台及快球，可控制镜头的聚焦、倍焦等。LED显示区：1.SITE显示窗2.MONITOR显示窗-----------显示当前有效的监视器号3.CAMERA显示窗------------显示当前有效的摄象机号4.ENTER显示窗-------------显示输入数据键的一般操作：（锁打到PROGRAM档）NMONITOR选择N号监视器NCAMERA选择N号摄象机CLEAR清除用户输入数据NCAM3ONN号云台自动扫描NCAM3OFF停止N号云台自动扫描这里N代表用户需要输入的摄象机编号或监视器编号。举例说明：若想在2号监视器中显示3号摄象机画面，应进行以下操作：1.在ENTER区输入数字2，此时ENTER区LED应显示数字2。（如果按错，按下CLEAR进行清除后重新输入）2.按下MONITOR键，此时MONITOR区LED应显示数字2；3.在ENTER区输入数字3，此时ENTER区LED应显示数字3；4.按下CAMERA键，此时CAMERA区LED应显示数字3。5.完成切换。摇杆的简单操作：摇杆向左快球向左移动，摇杆向右快球向右移动，向上向下同上操作。摇杆左右扭动控制快球镜头拉近拉远。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页预置位的设置和使用：高速智能球可设置64个预置位。设置预置位操作如下：1、按键盘上的CLEAR键，清除ENTER区域显示的数字；2、输入要设置预置位的摄象机号，显示在ENTER区域；3、按CAMERA键；4、将锁打到PROGRAM挡；5、移动球机画面到一定位置，调节好画面；6、输入预置号（如1）7、按SHOT键，完成设置。说明：高速智能球可设置64个预置位，如果现在设置的预置位与以前所设置的预置位号相同，则此时的预置号所对应的预置参数将替代原来的参数。预置位的调用：要调用的预置位号必须已经设置好的，否则操作无效。操作如下：1、按键盘上的CLEAR键，清楚ENTER区域显示的数字；2、输入要调用预置位的摄象机号，显示在ENTER区域；3、按CAMERA键，将锁打到OPERATE；4、输入要调用的预置号（如1）；5、按SHOT键，完成调用。运行自动切换自动切换是指在系统中存在的某一监视器上运行所有的摄象机画面。操作如下：1、按键盘上的CLEAR键，清楚ENTER区域显示的数字；2、输入要运行自动切换的监视器号，显示在ENTER区域；3、按MONITOR键，该监视器号显示在MONTTOR区域；4、按RUN键；5、按ACK键。此监视器上开始运行自动切换。停止自动切换当一个自动切换正在运行时，按HOLD键可停止自动切换而固定显示当前监视器上的图象。此时键盘能控制当前摄象机镜头的光圈、焦距、聚焦，云台的上下左右动作。三、硬盘录象机的简单操作1、放大16路视频其中一路视频，鼠标双击此画面即可，退出也是双击画面。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页四、防盗报警系统概述本系统采用迪信中的防盗报警系列...
