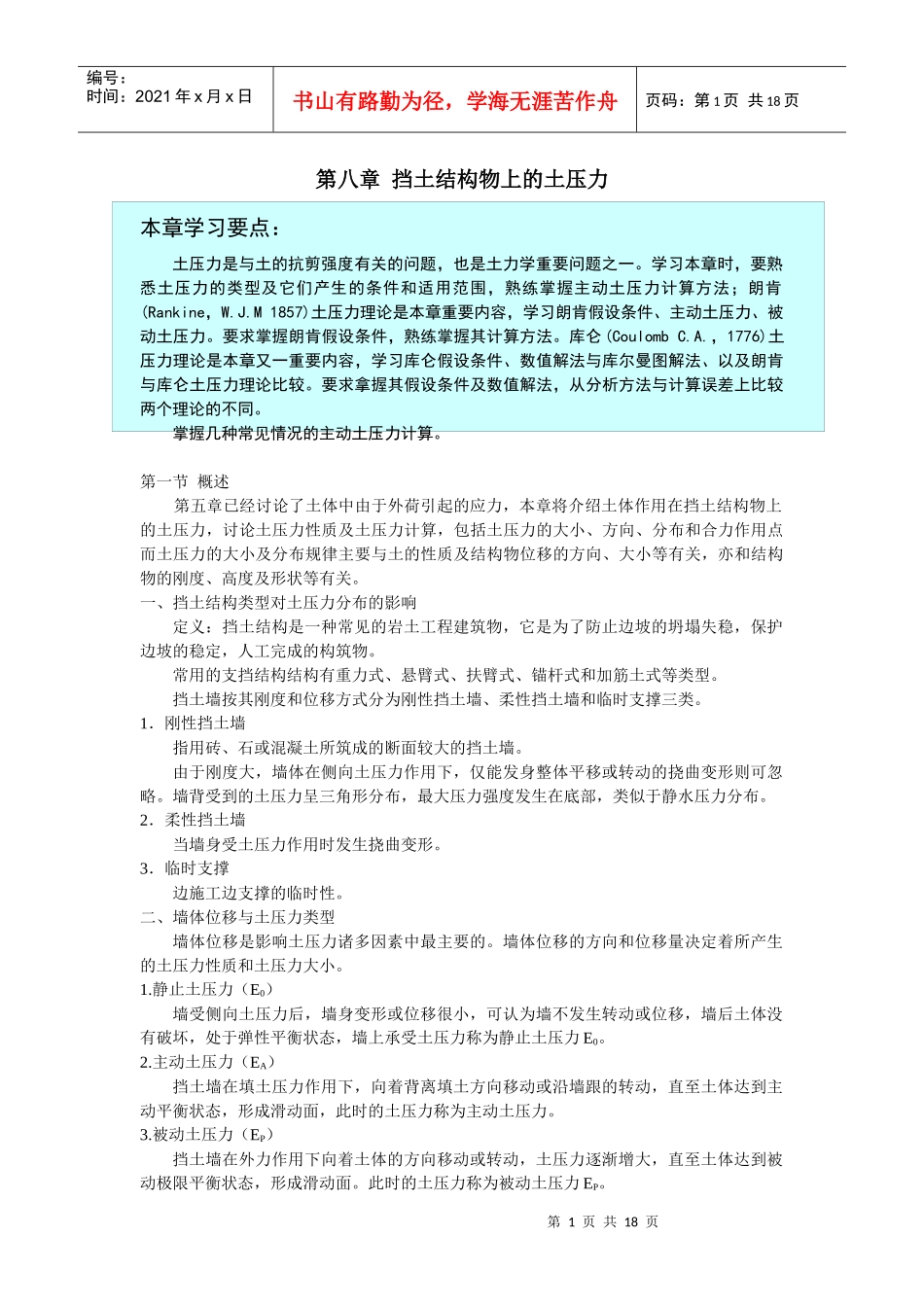

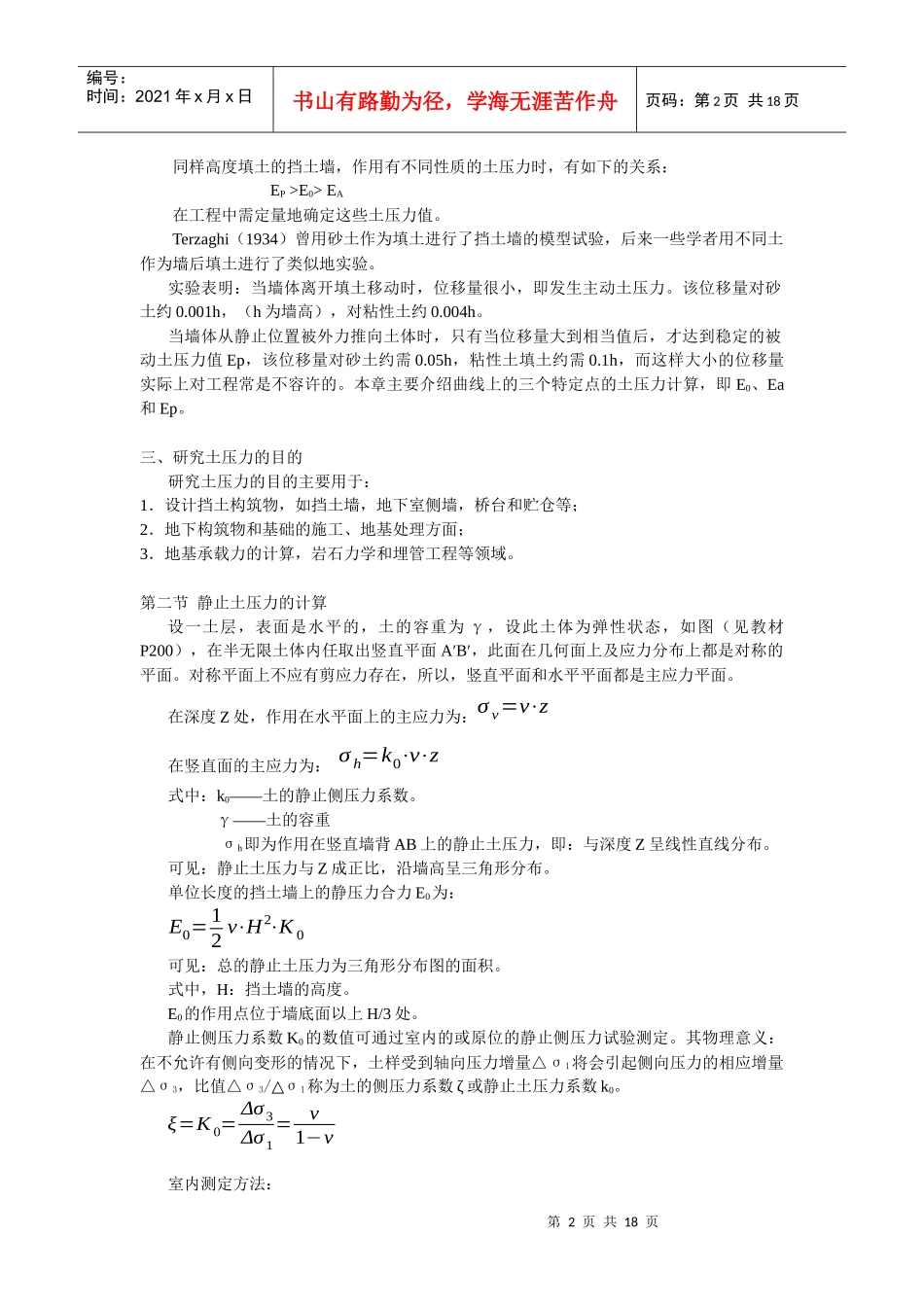

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页第八章挡土结构物上的土压力本章学习要点：土压力是与土的抗剪强度有关的问题，也是土力学重要问题之一。学习本章时，要熟悉土压力的类型及它们产生的条件和适用范围，熟练掌握主动土压力计算方法；朗肯(Rankine，W.J.M1857)土压力理论是本章重要内容，学习朗肯假设条件、主动土压力、被动土压力。要求掌握朗肯假设条件，熟练掌握其计算方法。库仑(CoulombC.A.，1776)土压力理论是本章又一重要内容，学习库仑假设条件、数值解法与库尔曼图解法、以及朗肯与库仑土压力理论比较。要求拿握其假设条件及数值解法，从分析方法与计算误差上比较两个理论的不同。掌握几种常见情况的主动土压力计算。第一节概述第五章已经讨论了土体中由于外荷引起的应力，本章将介绍土体作用在挡土结构物上的土压力，讨论土压力性质及土压力计算，包括土压力的大小、方向、分布和合力作用点而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关，亦和结构物的刚度、高度及形状等有关。一、挡土结构类型对土压力分布的影响定义：挡土结构是一种常见的岩土工程建筑物，它是为了防止边坡的坍塌失稳，保护边坡的稳定，人工完成的构筑物。常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。1．刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。由于刚度大，墙体在侧向土压力作用下，仅能发身整体平移或转动的挠曲变形则可忽略。墙背受到的土压力呈三角形分布，最大压力强度发生在底部，类似于静水压力分布。2．柔性挡土墙当墙身受土压力作用时发生挠曲变形。3．临时支撑边施工边支撑的临时性。二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。1.静止土压力（E0）墙受侧向土压力后，墙身变形或位移很小，可认为墙不发生转动或位移，墙后土体没有破坏，处于弹性平衡状态，墙上承受土压力称为静止土压力E0。2.主动土压力（EA）挡土墙在填土压力作用下，向着背离填土方向移动或沿墙跟的转动，直至土体达到主动平衡状态，形成滑动面，此时的土压力称为主动土压力。3.被动土压力（EP）挡土墙在外力作用下向着土体的方向移动或转动，土压力逐渐增大，直至土体达到被动极限平衡状态，形成滑动面。此时的土压力称为被动土压力EP。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页同样高度填土的挡土墙，作用有不同性质的土压力时，有如下的关系：EP>E0>EA在工程中需定量地确定这些土压力值。Terzaghi（1934）曾用砂土作为填土进行了挡土墙的模型试验，后来一些学者用不同土作为墙后填土进行了类似地实验。实验表明：当墙体离开填土移动时，位移量很小，即发生主动土压力。该位移量对砂土约0.001h，（h为墙高），对粘性土约0.004h。当墙体从静止位置被外力推向土体时，只有当位移量大到相当值后，才达到稳定的被动土压力值Ep，该位移量对砂土约需0.05h，粘性土填土约需0.1h，而这样大小的位移量实际上对工程常是不容许的。本章主要介绍曲线上的三个特定点的土压力计算，即E0、Ea和Ep。三、研究土压力的目的研究土压力的目的主要用于：1．设计挡土构筑物，如挡土墙，地下室侧墙，桥台和贮仓等；2．地下构筑物和基础的施工、地基处理方面；3．地基承载力的计算，岩石力学和埋管工程等领域。第二节静止土压力的计算设一土层，表面是水平的，土的容重为γ，设此土体为弹性状态，如图（见教材P200），在半无限土体内任取出竖直平面A′B′，此面在几何面上及应力分布上都是对称的平面。对称平面上不应有剪应力存在，所以，竖直平面和水平平面都是主应力平面。在深度Z处，作用在水平面上的主应力为：σv=ν⋅z在竖直面的主应力为：σh=k0⋅ν⋅z式中：k0——土的静止侧压力系数。γ——土的容重σh即为作用在竖直墙背AB上的静止土压力，即：与深度Z呈线性直线分布。可见：静止土压力与Z成...
