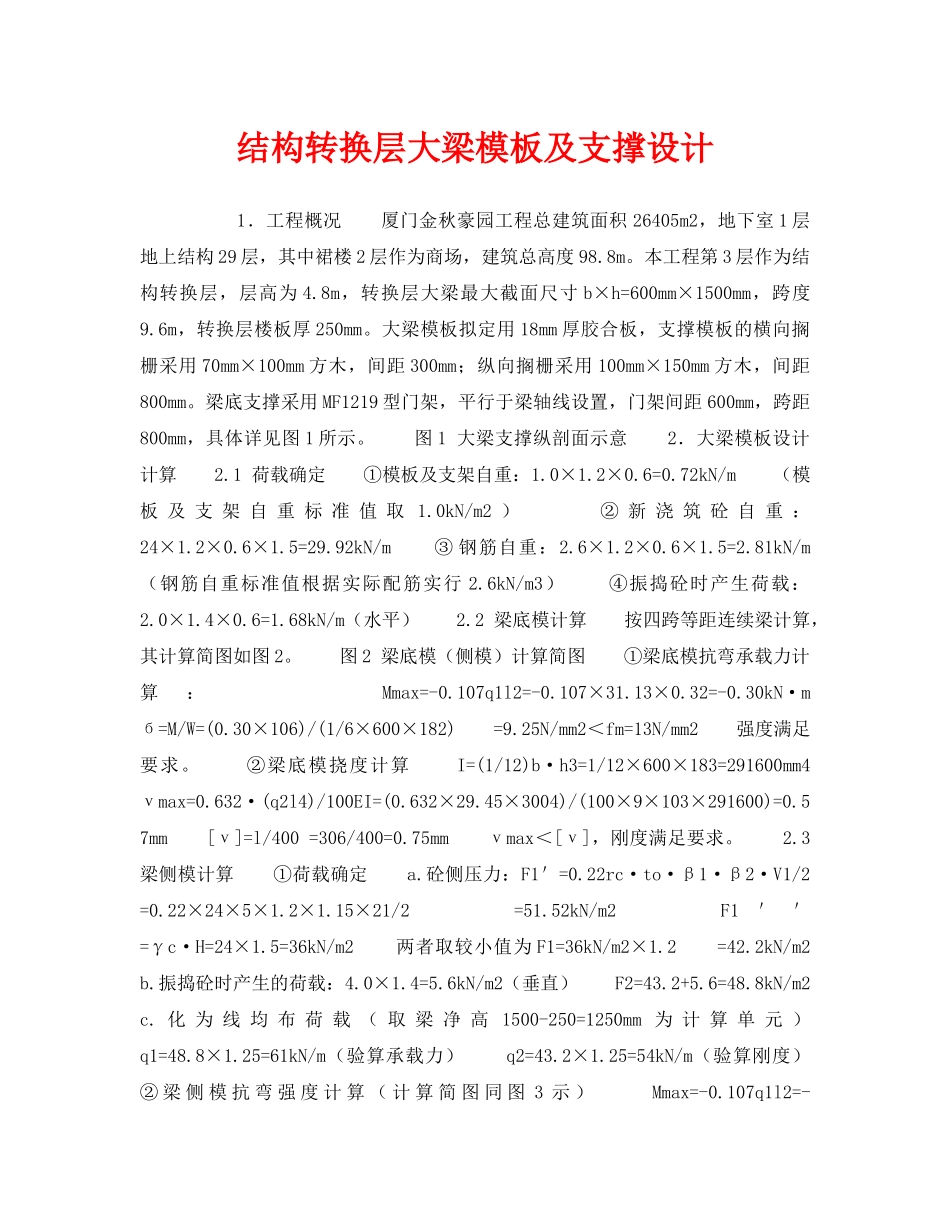

《安全技术》之结构转换层大梁模板及支撑设计 _第1页
1/2

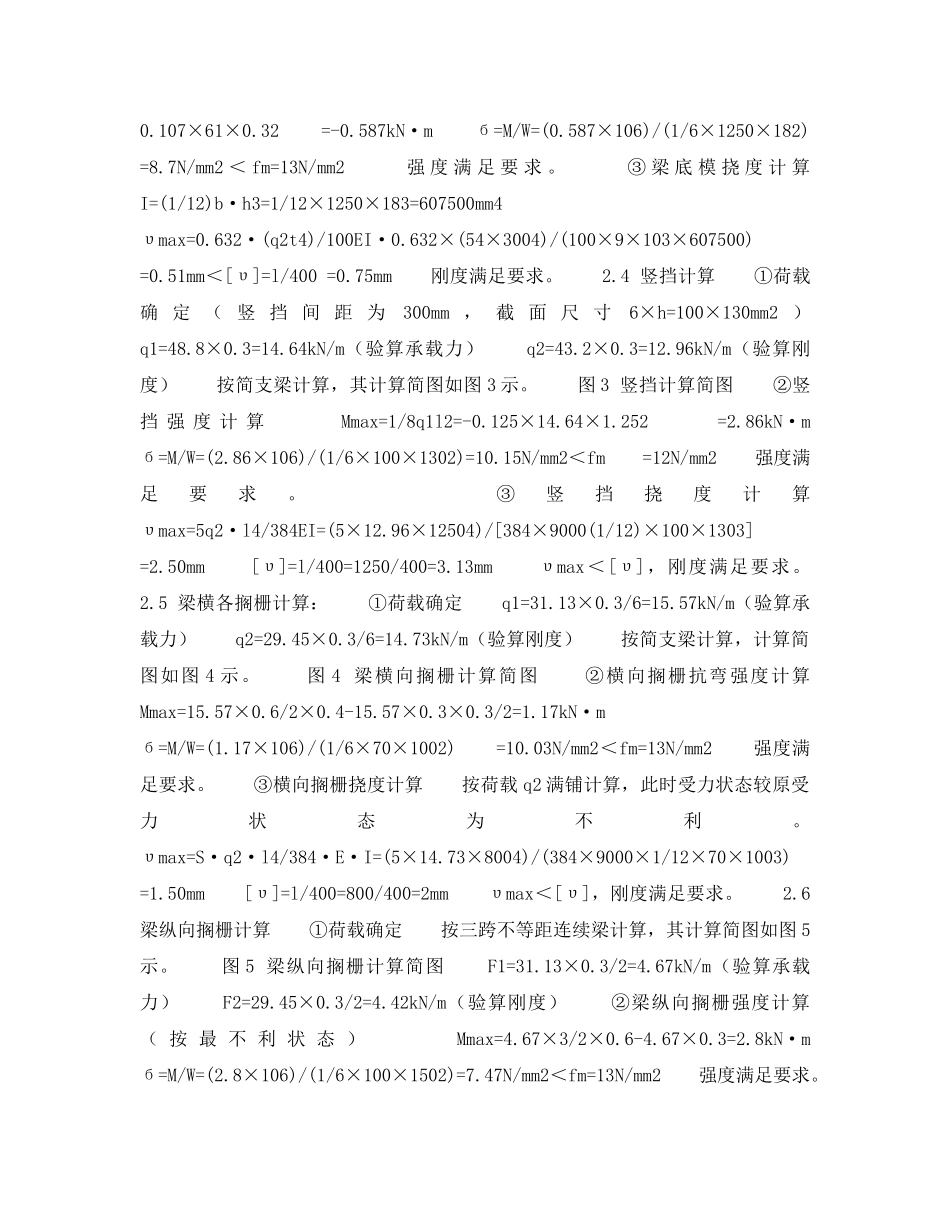

《安全技术》之结构转换层大梁模板及支撑设计 _第2页
2/2
结构转换层大梁模板及支撑设计1.工程概况厦门金秋豪园工程总建筑面积26405m2,地下室1层地上结构29层,其中裙楼2层作为商场,建筑总高度98.8m。本工程第3层作为结构转换层,层高为4.8m,转换层大梁最大截面尺寸b×h=600mm×1500mm,跨度9.6m,转换层楼板厚250mm。大梁模板拟定用18mm厚胶合板,支撑模板的横向搁栅采用70mm×100mm方木,间距300mm;纵向搁栅采用100mm×150mm方木,间距800mm。梁底支撑采用MF1219型门架,平行于梁轴线设置,门架间距600mm,跨距800mm,具体详见图1所示。图1大梁支撑纵剖面示意2.大梁模板设计计算2.1荷载确定①模板及支架自重:1.0×1.2×0.6=0.72kN/m(模板及支架自重标准值取1.0kN/m2)②新浇筑砼自重:24×1.2×0.6×1.5=29.92kN/m③钢筋自重:2.6×1.2×0.6×1.5=2.81kN/m(钢筋自重标准值根据实际配筋实行2.6kN/m3)④振捣砼时产生荷载:2.0×1.4×0.6=1.68kN/m(水平)2.2梁底模计算按四跨等距连续梁计算,其计算简图如图2。图2梁底模(侧模)计算简图①梁底模抗弯承载力计算:Mmax=-0.107q1l2=-0.107×31.13×0.32=-0.30kN·mб=M/W=(0.30×106)/(1/6×600×182)=9.25N/mm2<fm=13N/mm2强度满足要求。②梁底模挠度计算I=(1/12)b·h3=1/12×600×183=291600mm4νmax=0.632·(q2l4)/100EI=(0.632×29.45×3004)/(100×9×103×291600)=0.57mm[ν]=l/400=306/400=0.75mmνmax<[ν],刚度满足要求。2.3梁侧模计算①荷载确定a.砼侧压力:F1'=0.22rc·to·β1·β2·V1/2=0.22×24×5×1.2×1.15×21/2=51.52kN/m2F1''=γc·H=24×1.5=36kN/m2两者取较小值为F1=36kN/m2×1.2=42.2kN/m2b.振捣砼时产生的荷载:4.0×1.4=5.6kN/m2(垂直)F2=43.2+5.6=48.8kN/m2c.化为线均布荷载(取梁净高1500-250=1250mm为计算单元)q1=48.8×1.25=61kN/m(验算承载力)q2=43.2×1.25=54kN/m(验算刚度)②梁侧模抗弯强度计算(计算简图同图3示)Mmax=-0.107q1l2=-0.107×61×0.32=-0.587kN·mб=M/W=(0.587×106)/(1/6×1250×182)=8.7N/mm2<fm=13N/mm2强度满足要求。③梁底模挠度计算I=(1/12)b·h3=1/12×1250×183=607500mm4υmax=0.632·(q2t4)/100EI·0.632×(54×3004)/(100×9×103×607500)=0.51mm<[υ]=l/400=0.75mm刚度满足要求。2.4竖挡计算①荷载确定(竖挡间距为300mm,截面尺寸6×h=100×130mm2)q1=48.8×0.3=14.64kN/m(验算承载力)q2=43.2×0.3=12.96kN/m(验算刚度)按简支梁计算,其计算简图如图3示。图3竖挡计算简图②竖挡强度计算Mmax=1/8q1l2=-0.125×14.64×1.252=2.86kN·mб=M/W=(2.86×106)/(1/6×100×1302)=10.15N/mm2<fm=12N/mm2强度满足要求。③竖挡挠度计算υmax=5q2·l4/384EI=(5×12.96×12504)/[384×9000(1/12)×100×1303]=2.50mm[υ]=l/400=1250/400=3.13mmυmax<[υ],刚度满足要求。2.5梁横各搁栅计算:①荷载确定q1=31.13×0.3/6=15.57kN/m(验算承载力)q2=29.45×0.3/6=14.73kN/m(验算刚度)按简支梁计算,计算简图如图4示。图4梁横向搁栅计算简图②横向搁栅抗弯强度计算Mmax=15.57×0.6/2×0.4-15.57×0.3×0.3/2=1.17kN·mб=M/W=(1.17×106)/(1/6×70×1002)=10.03N/mm2<fm=13N/mm2强度满足要求。③横向搁栅挠度计算按荷载q2满铺计算,此时受力状态较原受力状态为不利。υmax=S·q2·l4/384·E·I=(5×14.73×8004)/(384×9000×1/12×70×1003)=1.50mm[υ]=l/400=800/400=2mmυmax<[υ],刚度满足要求。2.6梁纵向搁栅计算①荷载确定按三跨不等距连续梁计算,其计算简图如图5示。图5梁纵向搁栅计算简图F1=31.13×0.3/2=4.67kN/m(验算承载力)F2=29.45×0.3/2=4.42kN/m(验算刚度)②梁纵向搁栅强度计算(按最不利状态)Mmax=4.67×3/2×0.6-4.67×0.3=2.8kN·mб=M/W=(2.8×106)/(1/6×100×1502)=7.47N/mm2<fm=13N/mm2强度满足要求。
