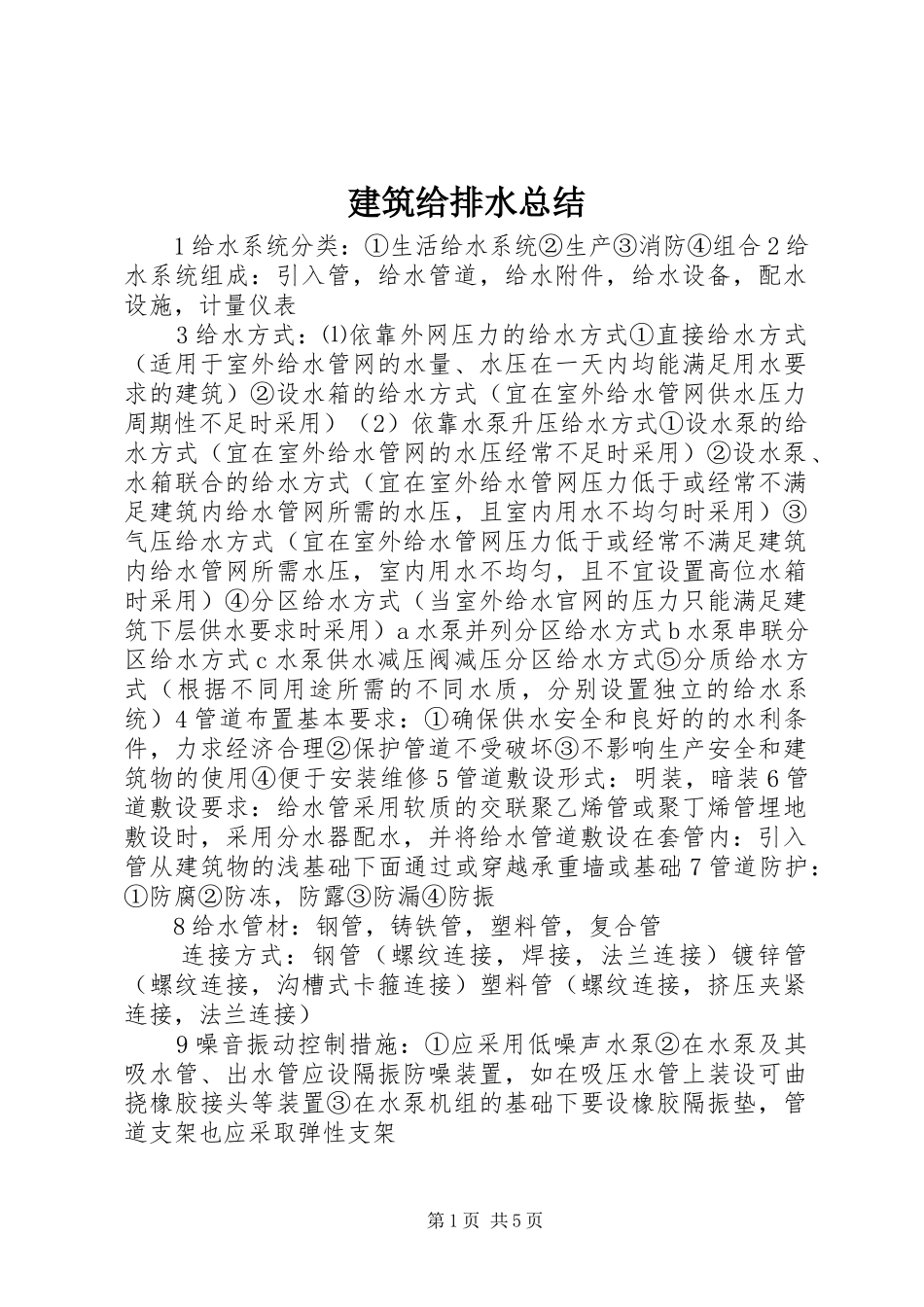

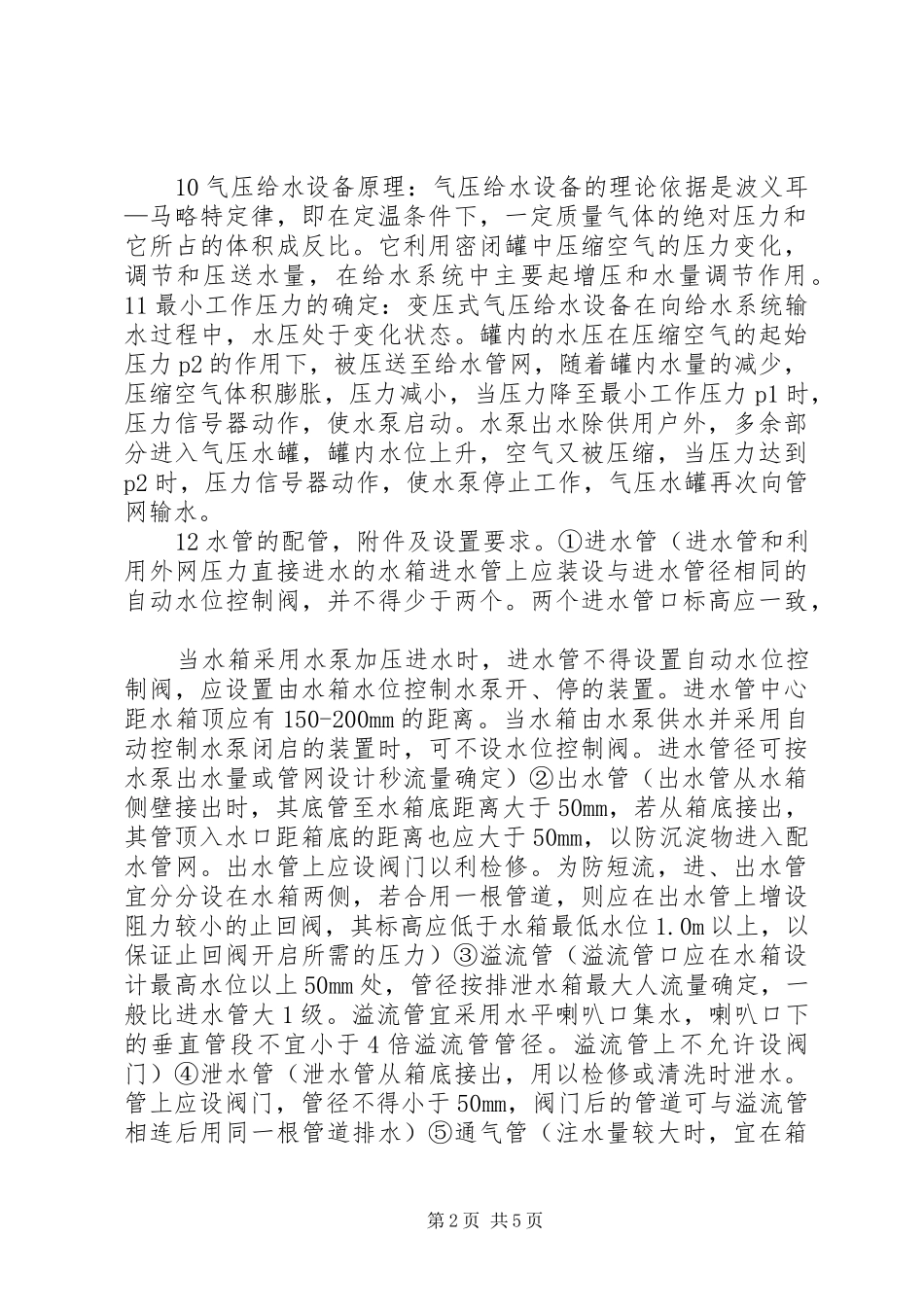

建筑给排水总结1给水系统分类：①生活给水系统②生产③消防④组合2给水系统组成：引入管，给水管道，给水附件，给水设备，配水设施，计量仪表3给水方式：⑴依靠外网压力的给水方式①直接给水方式（适用于室外给水管网的水量、水压在一天内均能满足用水要求的建筑）②设水箱的给水方式（宜在室外给水管网供水压力周期性不足时采用）（2）依靠水泵升压给水方式①设水泵的给水方式（宜在室外给水管网的水压经常不足时采用）②设水泵、水箱联合的给水方式（宜在室外给水管网压力低于或经常不满足建筑内给水管网所需的水压，且室内用水不均匀时采用）③气压给水方式（宜在室外给水管网压力低于或经常不满足建筑内给水管网所需水压，室内用水不均匀，且不宜设置高位水箱时采用）④分区给水方式（当室外给水官网的压力只能满足建筑下层供水要求时采用）a水泵并列分区给水方式b水泵串联分区给水方式c水泵供水减压阀减压分区给水方式⑤分质给水方式（根据不同用途所需的不同水质，分别设置独立的给水系统）4管道布置基本要求：①确保供水安全和良好的的水利条件，力求经济合理②保护管道不受破坏③不影响生产安全和建筑物的使用④便于安装维修5管道敷设形式：明装，暗装6管道敷设要求：给水管采用软质的交联聚乙烯管或聚丁烯管埋地敷设时，采用分水器配水，并将给水管道敷设在套管内：引入管从建筑物的浅基础下面通过或穿越承重墙或基础7管道防护：①防腐②防冻，防露③防漏④防振8给水管材：钢管，铸铁管，塑料管，复合管连接方式：钢管（螺纹连接，焊接，法兰连接）镀锌管（螺纹连接，沟槽式卡箍连接）塑料管（螺纹连接，挤压夹紧连接，法兰连接）9噪音振动控制措施：①应采用低噪声水泵②在水泵及其吸水管、出水管应设隔振防噪装置，如在吸压水管上装设可曲挠橡胶接头等装置③在水泵机组的基础下要设橡胶隔振垫，管道支架也应采取弹性支架第1页共5页10气压给水设备原理：气压给水设备的理论依据是波义耳—马略特定律，即在定温条件下，一定质量气体的绝对压力和它所占的体积成反比。它利用密闭罐中压缩空气的压力变化，调节和压送水量，在给水系统中主要起增压和水量调节作用。11最小工作压力的确定：变压式气压给水设备在向给水系统输水过程中，水压处于变化状态。罐内的水压在压缩空气的起始压力p2的作用下，被压送至给水管网，随着罐内水量的减少，压缩空气体积膨胀，压力减小，当压力降至最小工作压力p1时，压力信号器动作，使水泵启动。水泵出水除供用户外，多余部分进入气压水罐，罐内水位上升，空气又被压缩，当压力达到p2时，压力信号器动作，使水泵停止工作，气压水罐再次向管网输水。12水管的配管，附件及设置要求。①进水管（进水管和利用外网压力直接进水的水箱进水管上应装设与进水管径相同的自动水位控制阀，并不得少于两个。两个进水管口标高应一致，当水箱采用水泵加压进水时，进水管不得设置自动水位控制阀，应设置由水箱水位控制水泵开、停的装置。进水管中心距水箱顶应有150-200mm的距离。当水箱由水泵供水并采用自动控制水泵闭启的装置时，可不设水位控制阀。进水管径可按水泵出水量或管网设计秒流量确定）②出水管（出水管从水箱侧壁接出时，其底管至水箱底距离大于50mm，若从箱底接出，其管顶入水口距箱底的距离也应大于50mm，以防沉淀物进入配水管网。出水管上应设阀门以利检修。为防短流，进、出水管宜分分设在水箱两侧，若合用一根管道，则应在出水管上增设阻力较小的止回阀，其标高应低于水箱最低水位1.0m以上，以保证止回阀开启所需的压力）③溢流管（溢流管口应在水箱设计最高水位以上50mm处，管径按排泄水箱最大人流量确定，一般比进水管大1级。溢流管宜采用水平喇叭口集水，喇叭口下的垂直管段不宜小于4倍溢流管管径。溢流管上不允许设阀门）④泄水管（泄水管从箱底接出，用以检修或清洗时泄水。管上应设阀门，管径不得小于50mm，阀门后的管道可与溢流管相连后用同一根管道排水）⑤通气管（注水量较大时，宜在箱第2页共5页盖上设通气管，以使水箱内空气流通，管径一般宜为100-150mm，管口朝下并设网罩）⑥水位信号装置（在溢流管口下10mm处设水位信号管，...
