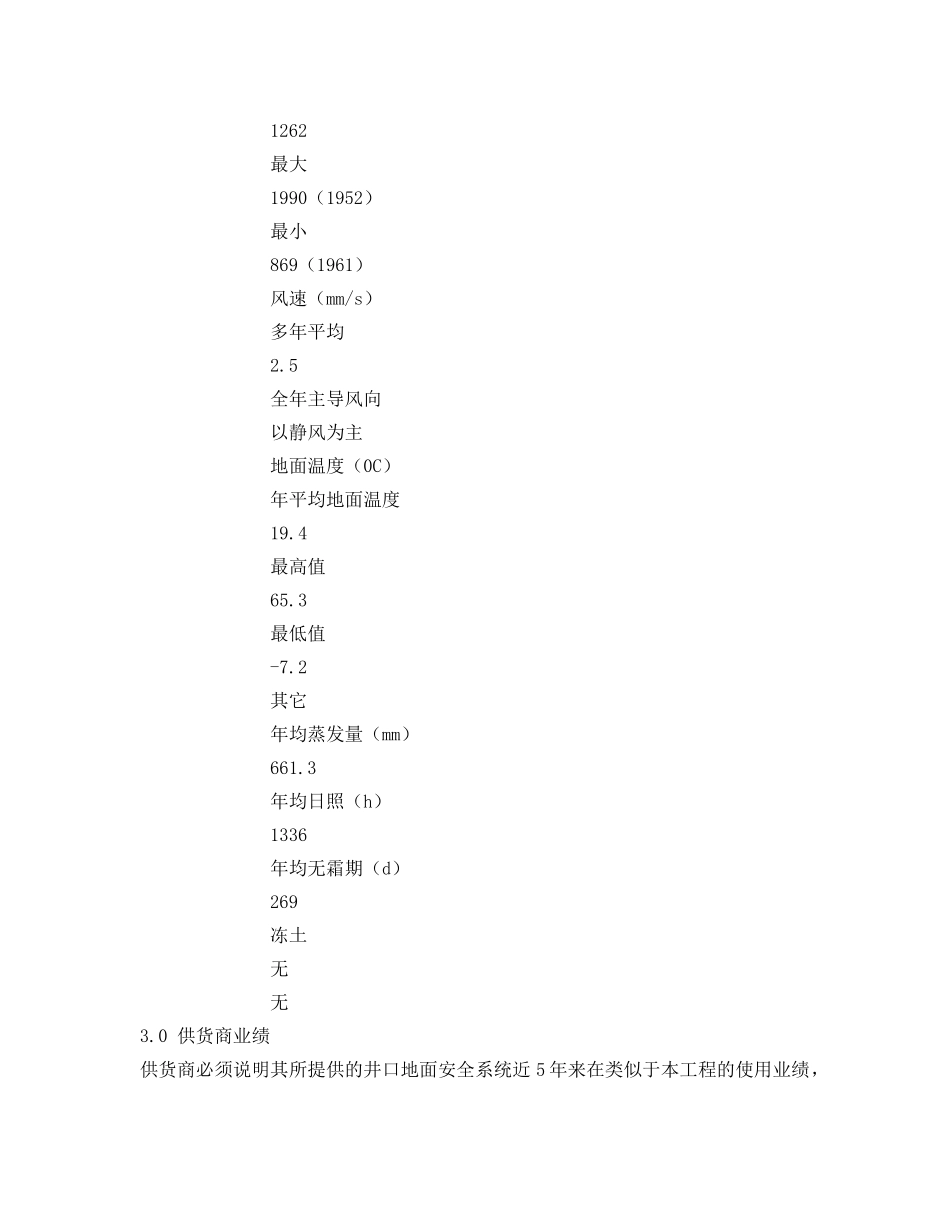

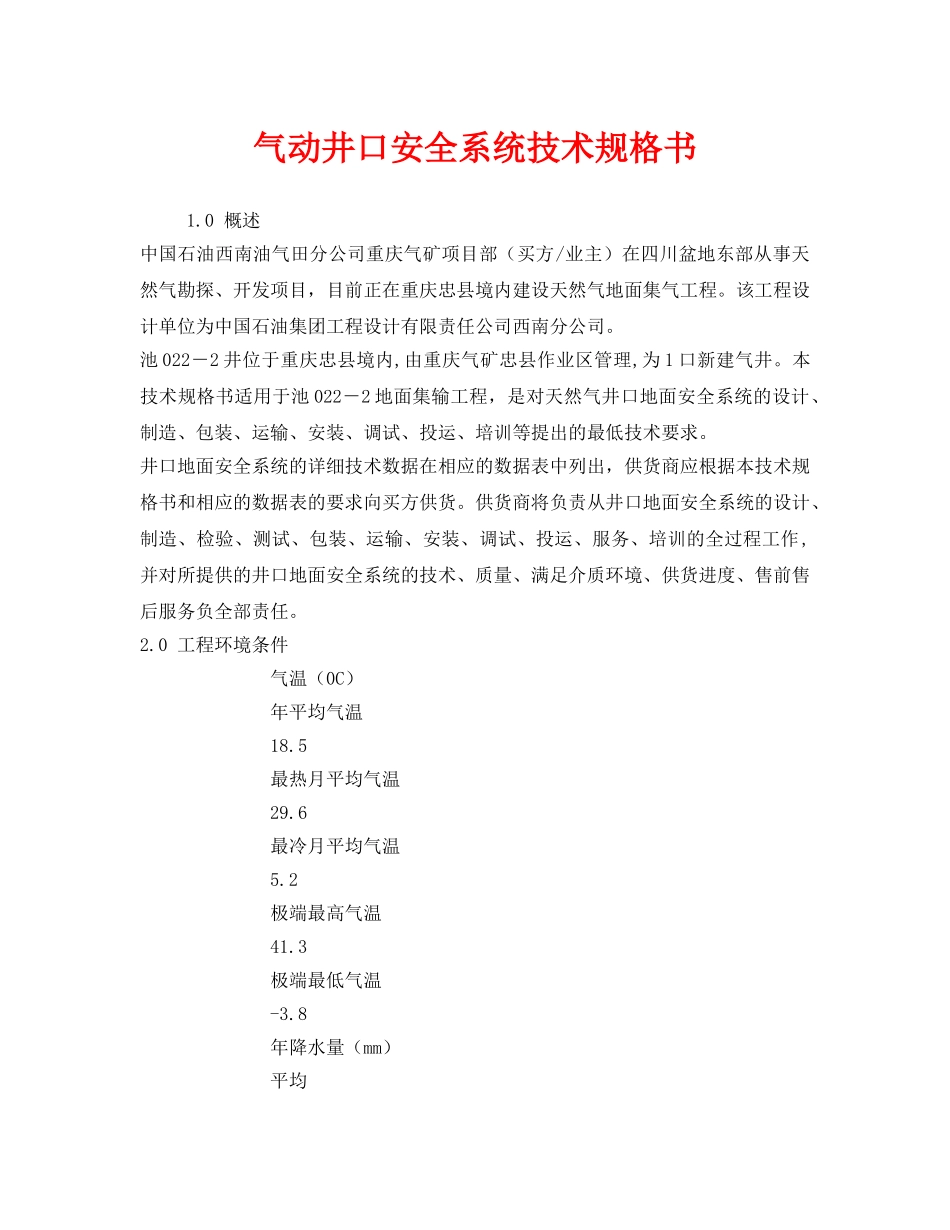

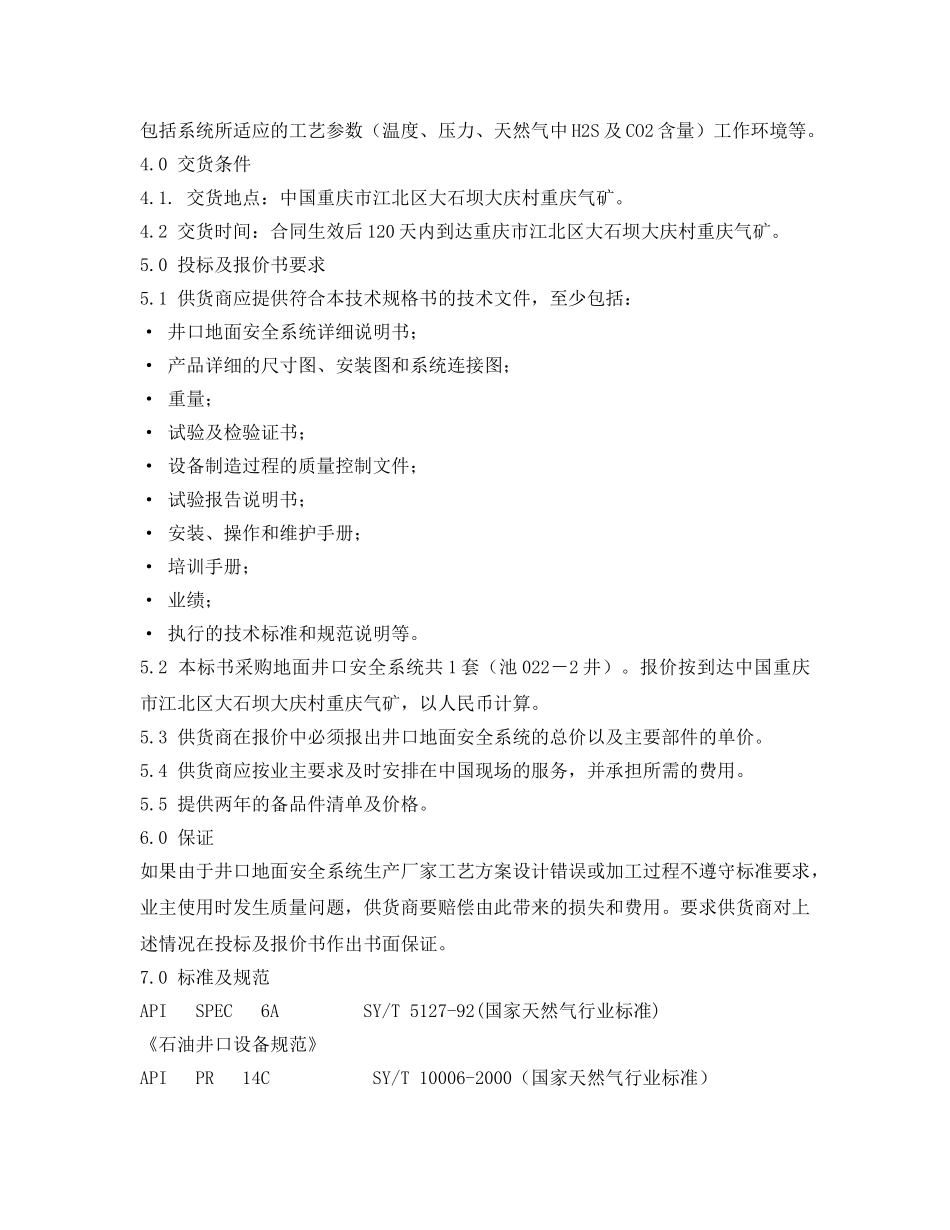

气动井口安全系统技术规格书1.0概述中国石油西南油气田分公司重庆气矿项目部（买方/业主）在四川盆地东部从事天然气勘探、开发项目，目前正在重庆忠县境内建设天然气地面集气工程。该工程设计单位为中国石油集团工程设计有限责任公司西南分公司。池022－2井位于重庆忠县境内,由重庆气矿忠县作业区管理,为1口新建气井。本技术规格书适用于池022－2地面集输工程，是对天然气井口地面安全系统的设计、制造、包装、运输、安装、调试、投运、培训等提出的最低技术要求。井口地面安全系统的详细技术数据在相应的数据表中列出，供货商应根据本技术规格书和相应的数据表的要求向买方供货。供货商将负责从井口地面安全系统的设计、制造、检验、测试、包装、运输、安装、调试、投运、服务、培训的全过程工作,并对所提供的井口地面安全系统的技术、质量、满足介质环境、供货进度、售前售后服务负全部责任。2.0工程环境条件气温（0C）年平均气温18.5最热月平均气温29.6最冷月平均气温5.2极端最高气温41.3极端最低气温-3.8年降水量（mm）平均1262最大1990（1952）最小869（1961）风速（mm/s）多年平均2.5全年主导风向以静风为主地面温度（0C）年平均地面温度19.4最高值65.3最低值-7.2其它年均蒸发量（mm）661.3年均日照（h）1336年均无霜期（d）269冻土无无3.0供货商业绩供货商必须说明其所提供的井口地面安全系统近5年来在类似于本工程的使用业绩，包括系统所适应的工艺参数（温度、压力、天然气中H2S及CO2含量）工作环境等。4.0交货条件4.1.交货地点：中国重庆市江北区大石坝大庆村重庆气矿。4.2交货时间：合同生效后120天内到达重庆市江北区大石坝大庆村重庆气矿。5.0投标及报价书要求5.1供货商应提供符合本技术规格书的技术文件，至少包括：·井口地面安全系统详细说明书；·产品详细的尺寸图、安装图和系统连接图；·重量；·试验及检验证书；·设备制造过程的质量控制文件；·试验报告说明书；·安装、操作和维护手册；·培训手册；·业绩；·执行的技术标准和规范说明等。5.2本标书采购地面井口安全系统共1套（池022－2井）。报价按到达中国重庆市江北区大石坝大庆村重庆气矿，以人民币计算。5.3供货商在报价中必须报出井口地面安全系统的总价以及主要部件的单价。5.4供货商应按业主要求及时安排在中国现场的服务，并承担所需的费用。5.5提供两年的备品件清单及价格。6.0保证如果由于井口地面安全系统生产厂家工艺方案设计错误或加工过程不遵守标准要求，业主使用时发生质量问题，供货商要赔偿由此带来的损失和费用。要求供货商对上述情况在投标及报价书作出书面保证。7.0标准及规范APISPEC6ASY/T5127-92(国家天然气行业标准)《石油井口设备规范》APIPR14CSY/T10006-2000（国家天然气行业标准）《海上生产平台基本上部设施安全系统的分析、设计、安装、和测试的推荐作法》APIPR14DSY/T10006-2000(国家天然气行业标准）《海上井口地面安全阀和水下安全阀》NACEMR0175/ISO15156国际防腐协会标准供货商应提供在本工程中所采用的标准和规范的清单，并应保证其版本为最新版本（包括修正版）。8.0介质池022－2井采用的井口地面安全系统适应的介质未经脱水、未经净化的含硫天然气，其中含有少量游离水、粉尘、岩屑、气井酸化残留液及泥浆等，其气体组分如下：池022-2井H2S含量：33mg/m3CO2含量：250mg/m3制造商应按照上述H2S和CO2的含量选择满足该工况，所有接触该介质的设备、材料的材质（截断阀、先导阀等）。9.0技术要求9.1本技术要求只适用于池022－2井地面集输工程中所用的井口地面安全系统。供货商向业主提供1套完整的井口地面安全系统系统，其中应包括：一次取源阀、调校用的三通截止阀和安装所需要的管件材料及设备等。业主在工艺管道上提供NPT1/2”内螺接口,用来连气源、高低导阀。9.2井口安全系统在下列情况下快速关断；9.2.1A、低压检测点检测到压力安全低（PSL）；B、高压检测点检测到压力安全高（PSH）；9.2.2ESD紧急关断（包括在控制盘上和井场范围内的远程地点）；9.2.4远程RTU关断信号，远程按钮关断信号；9.2.5易熔塞融化（井口发生火灾），要求2个点。9.2井口地面安全系统采用...
