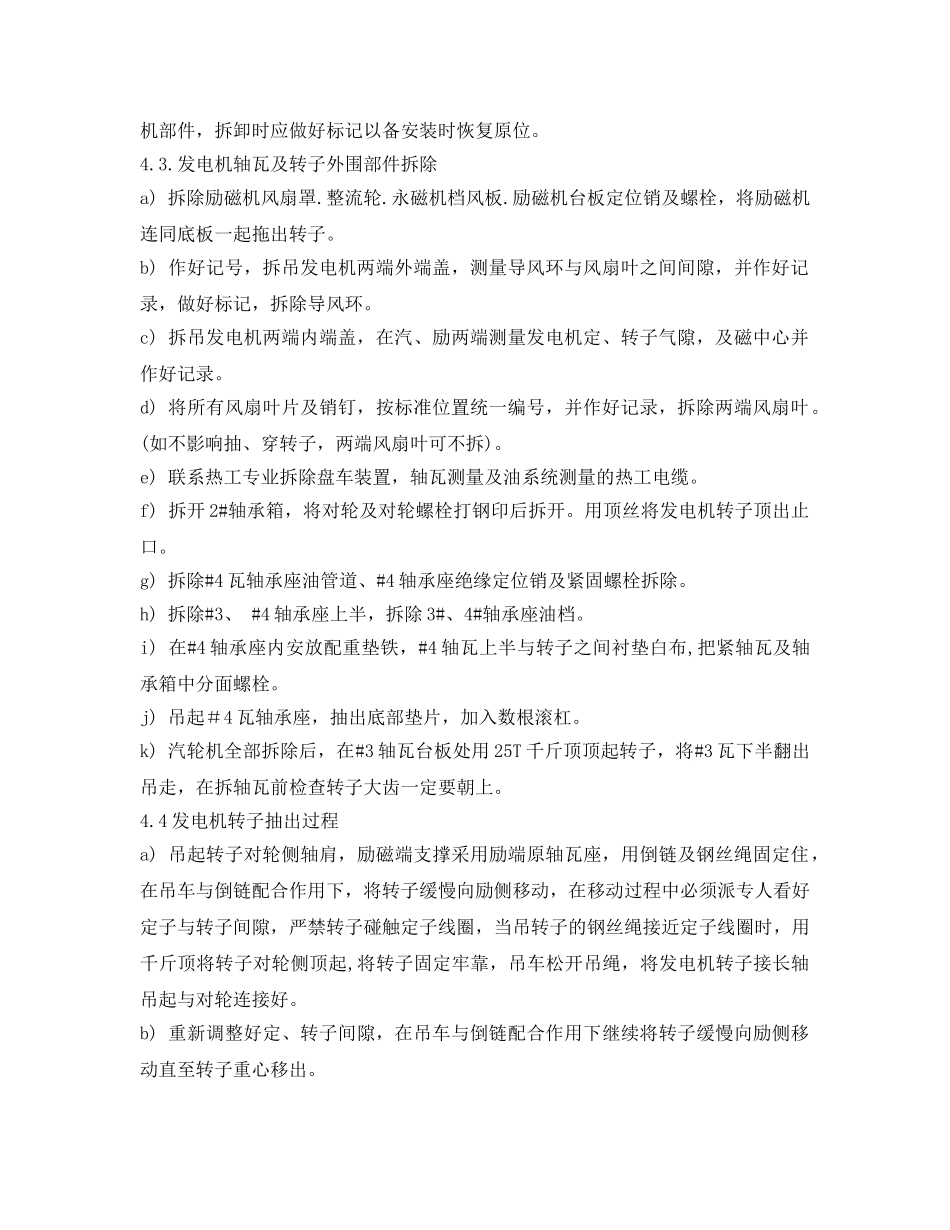

抽穿发电机转子技术措施1、项目工程概况及工程量1.1工程概况XX热电有限公司机组大修工程，计划检修两台济南电机有限公司生产的25MW发电机，发电机转子长约7m。转子总重量18.3吨。1.2工程量发电机抽转子、发电机定子及转子电气部分试验及检查、发电机穿转子。2、项目作业进度的安排计划检修时间为10天全部完工。3、作业准备工作及条件3.1作业人员的质量1）钳工组长1名，有丰富的安装经验，组员3名2）起重工1名，有大件吊装经验3.2作业机械、工具、仪器、仪表的要求3.2.1作业机械50/10T桥式吊车一台应工况应良好。3.2.2作业工具、仪器、仪表25T吊装带一对、φ28钢丝绳子各一对；25T千斤顶一台、5T链条葫芦两台钢丝绳扣6根、水平仪、钳工常用工具一套4、作业程序及作业方法4.1发电机抽转子准备a)备好接长轴及橡胶石棉板、垫片，螺栓等；b)备好五彩布；c)备好放转子的枕木；d)备好吊装带、钢丝绳和3T倒链，千斤顶等；e)铺设好励磁端轴承座的滑道，布置好若干滚杠；4.2.发电机解体前做好测量和相关电气实验，拆下发电机两端盖及导风圈，及励磁机部件，拆卸时应做好标记以备安装时恢复原位。4.3.发电机轴瓦及转子外围部件拆除a)拆除励磁机风扇罩.整流轮.永磁机档风板.励磁机台板定位销及螺栓，将励磁机连同底板一起拖出转子。b)作好记号，拆吊发电机两端外端盖，测量导风环与风扇叶之间间隙，并作好记录，做好标记，拆除导风环。c)拆吊发电机两端内端盖，在汽、励两端测量发电机定、转子气隙，及磁中心并作好记录。d)将所有风扇叶片及销钉，按标准位置统一编号，并作好记录，拆除两端风扇叶。(如不影响抽、穿转子，两端风扇叶可不拆)。e)联系热工专业拆除盘车装置，轴瓦测量及油系统测量的热工电缆。f)拆开2#轴承箱，将对轮及对轮螺栓打钢印后拆开。用顶丝将发电机转子顶出止口。g)拆除#4瓦轴承座油管道、#4轴承座绝缘定位销及紧固螺栓拆除。h)拆除#3、#4轴承座上半，拆除3#、4#轴承座油档。i)在#4轴承座内安放配重垫铁，#4轴瓦上半与转子之间衬垫白布,把紧轴瓦及轴承箱中分面螺栓。j)吊起＃4瓦轴承座，抽出底部垫片，加入数根滚杠。k)汽轮机全部拆除后，在#3轴瓦台板处用25T千斤顶顶起转子，将#3瓦下半翻出吊走，在拆轴瓦前检查转子大齿一定要朝上。4.4发电机转子抽出过程a)吊起转子对轮侧轴肩，励磁端支撑采用励端原轴瓦座，用倒链及钢丝绳固定住，在吊车与倒链配合作用下，将转子缓慢向励侧移动，在移动过程中必须派专人看好定子与转子间隙，严禁转子碰触定子线圈，当吊转子的钢丝绳接近定子线圈时，用千斤顶将转子对轮侧顶起,将转子固定牢靠，吊车松开吊绳，将发电机转子接长轴吊起与对轮连接好。b)重新调整好定、转子间隙，在吊车与倒链配合作用下继续将转子缓慢向励侧移动直至转子重心移出。c)当吊车钢丝绳接近定子线圈时，用千斤顶和专用支架顶起接长轴，吊车回钩后移到励侧，在发电机转子上缠好橡胶石棉板，用两条25T吊装带吊于转子重心处，重新吊起并调平转子，调整好定、转子间隙，在吊车与倒链配合作用下继续将转子缓慢向励侧移动，直至转子全部移出。d)转子移出后，把转子缓慢降落到已放好的专用支架上；e)起吊和存放转子时，应保持转子大齿轮始终处于垂直方向；f)转子放好后，在轴颈上涂抺润滑油脂，装上轴颈保护夹，以防碰伤或生锈，用五彩布将转子包住，以防异物进入转子风孔内。4.5穿转子4.5.1穿转子前的检查与准备工作a)发电机转子电气试验完毕并合格，b)在发电机励端台板后铺设好标高合适的滑道。c)发电机前轴瓦下半球面座与轴瓦组合后用压板连接成一体吊至发电机前轴承座侧备用。d)发电机穿转子工作，必须在完成机务、电气、热工的各项工作后会同有关人员对定子、转子进行最后检查清扫确信其内部清洁，无任何杂物并经签证后方可进行。4.5.2穿转子过程a)在转子表面垫以橡胶石棉板，用一对25T吊装带在转子中部相距500mm－700mm，两处缠绕一圈并锁紧，防止滑动。b)调平并吊起转子，放入已清理干净的励端轴承座及轴瓦中，在轴径与上瓦间衬垫白布等软质垫料，把紧轴瓦及轴承座防止轴承座串动。c)在转子前部下方垫入有洼窝的木方，将接长轴把紧在转子对轮上。d)用吊车调平并...
