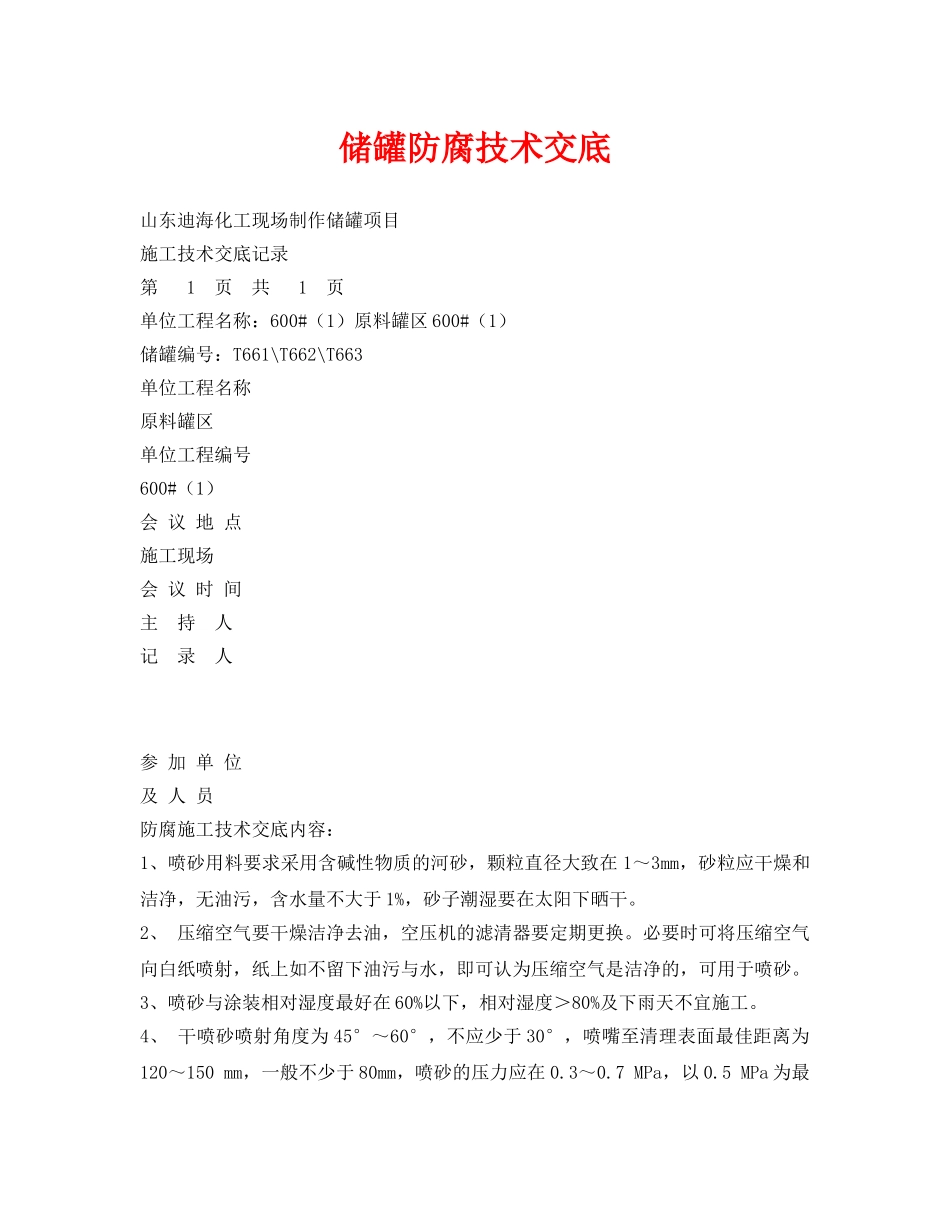

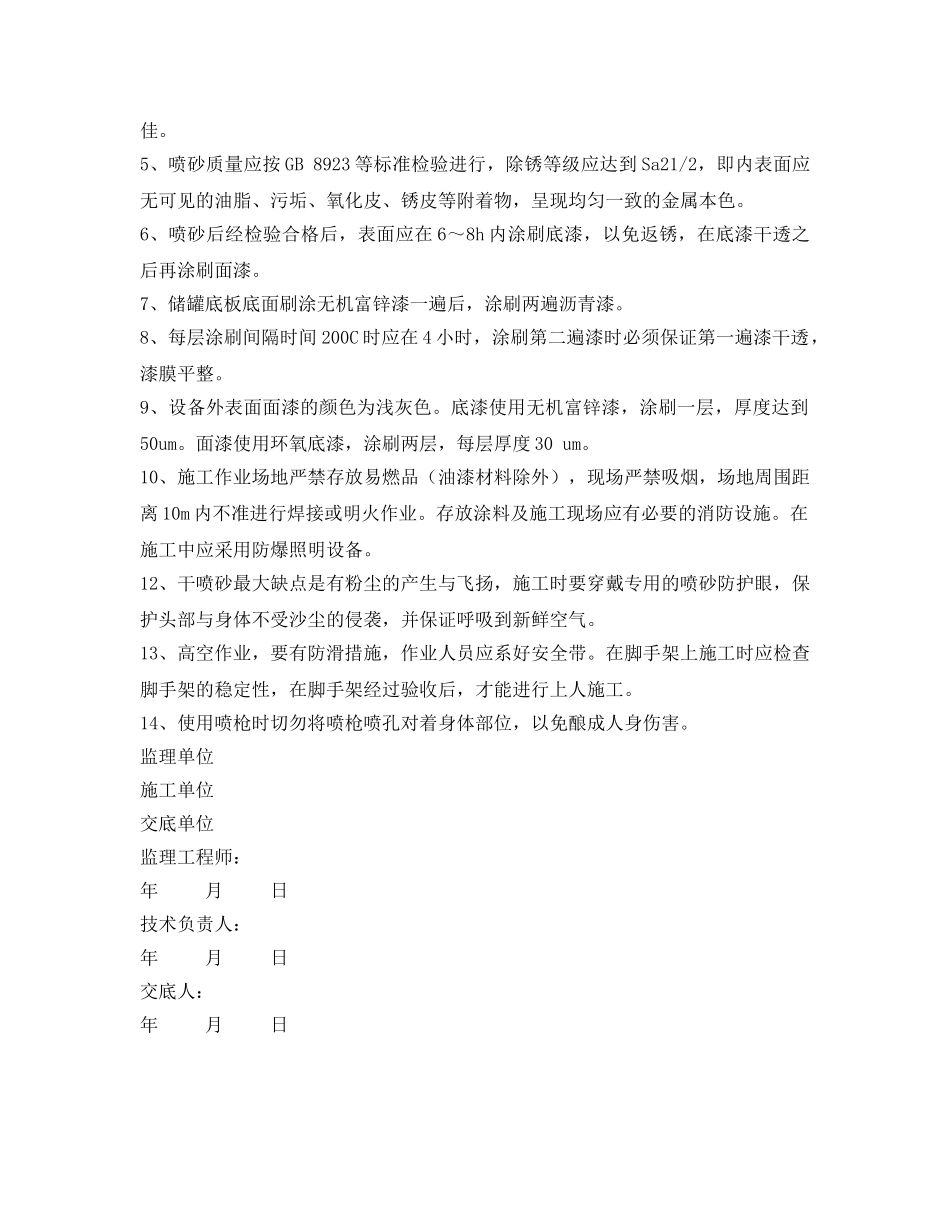

储罐防腐技术交底山东迪海化工现场制作储罐项目施工技术交底记录第1页共1页单位工程名称：600#（1）原料罐区600#（1）储罐编号：T661\T662\T663单位工程名称原料罐区单位工程编号600#（1）会议地点施工现场会议时间主持人记录人参加单位及人员防腐施工技术交底内容：1、喷砂用料要求采用含碱性物质的河砂，颗粒直径大致在1～3mm，砂粒应干燥和洁净，无油污，含水量不大于1%，砂子潮湿要在太阳下晒干。2、压缩空气要干燥洁净去油，空压机的滤清器要定期更换。必要时可将压缩空气向白纸喷射，纸上如不留下油污与水，即可认为压缩空气是洁净的，可用于喷砂。3、喷砂与涂装相对湿度最好在60%以下，相对湿度＞80%及下雨天不宜施工。4、干喷砂喷射角度为45°～60°，不应少于30°，喷嘴至清理表面最佳距离为120～150mm，一般不少于80mm，喷砂的压力应在0.3～0.7MPa，以0.5MPa为最佳。5、喷砂质量应按GB8923等标准检验进行，除锈等级应达到Sa21/2，即内表面应无可见的油脂、污垢、氧化皮、锈皮等附着物，呈现均匀一致的金属本色。6、喷砂后经检验合格后，表面应在6～8h内涂刷底漆，以免返锈，在底漆干透之后再涂刷面漆。7、储罐底板底面刷涂无机富锌漆一遍后，涂刷两遍沥青漆。8、每层涂刷间隔时间200C时应在4小时，涂刷第二遍漆时必须保证第一遍漆干透，漆膜平整。9、设备外表面面漆的颜色为浅灰色。底漆使用无机富锌漆，涂刷一层，厚度达到50um。面漆使用环氧底漆，涂刷两层，每层厚度30um。10、施工作业场地严禁存放易燃品（油漆材料除外），现场严禁吸烟，场地周围距离10m内不准进行焊接或明火作业。存放涂料及施工现场应有必要的消防设施。在施工中应采用防爆照明设备。12、干喷砂最大缺点是有粉尘的产生与飞扬，施工时要穿戴专用的喷砂防护眼，保护头部与身体不受沙尘的侵袭，并保证呼吸到新鲜空气。13、高空作业，要有防滑措施，作业人员应系好安全带。在脚手架上施工时应检查脚手架的稳定性，在脚手架经过验收后，才能进行上人施工。14、使用喷枪时切勿将喷枪喷孔对着身体部位，以免酿成人身伤害。监理单位施工单位交底单位监理工程师：年月日技术负责人：年月日交底人：年月日
