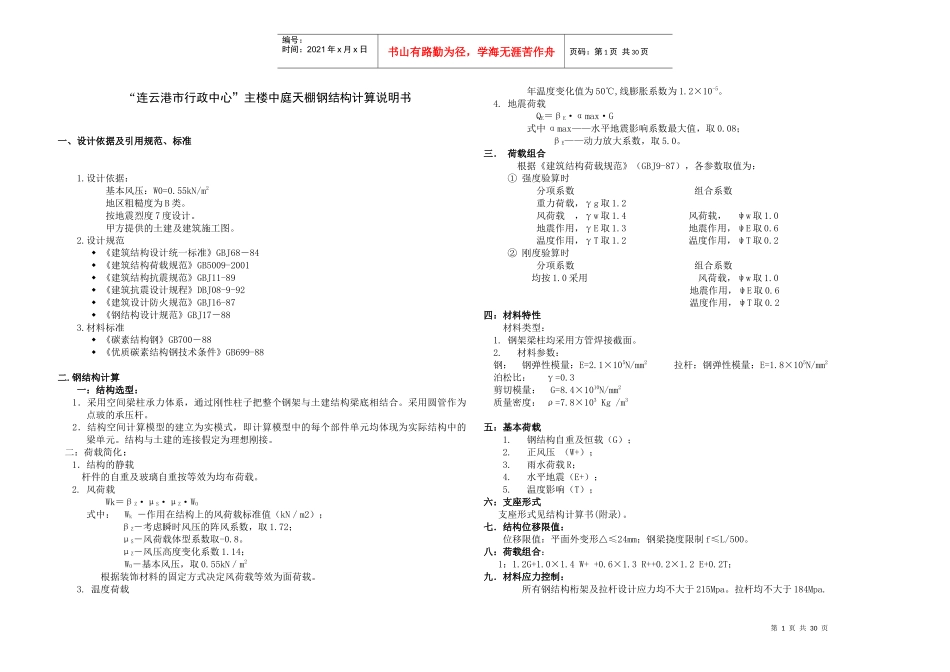

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页“连云港市行政中心”主楼中庭天棚钢结构计算说明书一、设计依据及引用规范、标准1.设计依据：基本风压：W0=0.55kN/m2地区粗糙度为B类。按地震烈度7度设计。甲方提供的土建及建筑施工图。2.设计规范《建筑结构设计统一标准》GBJ68－84《建筑结构荷载规范》GB5009-2001《建筑结构抗震规范》GBJ11-89《建筑抗震设计规程》DBJ08-9-92《建筑设计防火规范》GBJ16-87《钢结构设计规范》GBJ17－883.材料标准《碳素结构钢》GB700－88《优质碳素结构钢技术条件》GB699-88二.钢结构计算一：结构选型：1．采用空间梁柱承力体系，通过刚性柱子把整个钢架与土建结构梁底相结合。采用圆管作为点玻的承压杆。2．结构空间计算模型的建立为实模式，即计算模型中的每个部件单元均体现为实际结构中的梁单元。结构与土建的连接假定为理想刚接。二：荷载简化：1．结构的静载杆件的自重及玻璃自重按等效为均布荷载。2.风荷载Wk＝βZ·μS·μZ·WO式中：Wk－作用在结构上的风荷载标准值（kN／m2）；βZ－考虑瞬时风压的阵风系数，取1.72；μS－风荷载体型系数取-0.8。μZ－风压高度变化系数1.14；WO－基本风压，取0.55kN／m2根据装饰材料的固定方式决定风荷载等效为面荷载。3.温度荷载年温度变化值为50℃,线膨胀系数为1.2×10-5。4.地震荷载QE＝βE·αmax·G式中αmax——水平地震影响系数最大值，取0.08；βE——动力放大系数，取5.0。三．荷载组合根据《建筑结构荷载规范》（GBJ9-87），各参数取值为：①强度验算时分项系数组合系数重力荷载，γg取1.2风荷载，γw取1.4风荷载，ψw取1.0地震作用，γE取1.3地震作用，ψE取0.6温度作用，γT取1.2温度作用，ψT取0.2②刚度验算时分项系数组合系数均按1.0采用风荷载，ψw取1.0地震作用，ψE取0.6温度作用，ψT取0.2四：材料特性材料类型：1.钢架梁柱均采用方管焊接截面。2.材料参数：钢：钢弹性模量：E=2.1×105N/mm2拉杆：钢弹性模量：E=1.8×105N/mm2泊松比：γ=0.3剪切模量：G=8.4×1010N/mm2质量密度：ρ=7.8×103Kg/m3五：基本荷载1.钢结构自重及恒载（G）；2.正风压（W+）；3.雨水荷载R；4.水平地震（E+）；5.温度影响（T）；六：支座形式支座形式见结构计算书(附录)。七．结构位移限值：位移限值：平面外变形△≤24mm；钢梁挠度限制f≤L/500。八：荷载组合：1：1.2G+1.0×1.4W++0.6×1.3R++0.2×1.2E+0.2T；九．材料应力控制：所有钢结构桁架及拉杆设计应力均不大于215Mpa。拉杆均不大于184Mpa.第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页十．结论：通过有限元结构分析程序的计算，结果输出为：所有钢结构构件最大应力为134MPa＜215MPa；所有节点最大位移为22.7mm＜24mm；所有构件最大挠度<1/500=36mm。拉杆轴应力113Mpa＜184Mpa。所以，该钢结构设计的强度，刚度，变形及稳定性均能满足承载力极限状态和正常使用极限状态的要求。十一：附录计算书目录及正文。中庭天棚图结构布置图整体位移图（单位：米）第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页方钢位移图（单位：米）方钢应力图（单位：帕）拉杆体系位移图（单位：米）拉杆轴应力图（单位：帕）第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页PRINTELEMENTTABLEITEMSPERELEMENT*****POST1ELEMENTTABLELISTING*****STATMIXEDCURRENTCURRENTCURRENTELEMLS1UXUYUZ930.83578E+080.18743E-020.92887E-030.22082E-02950.83402E+080.12101E-020.57502E-030.12740E-02960.81194E+080.13941E-020.11976E-020.22190E-03970.83812E+080.18311E-020.93243E-030.42890E-03990.20502E+080.19154E-020.58309E-030.92167E-031000.72490E+080.16007E-020.66132E-030.90871E-031010.42522E+080.13906E-020.14905E-020.32276E-021020.73613E+080.12279E-020.15452E-020.32206E-021030.56218E+080.10262E-020.22255E-020.49302E-021040.74854E+0...
