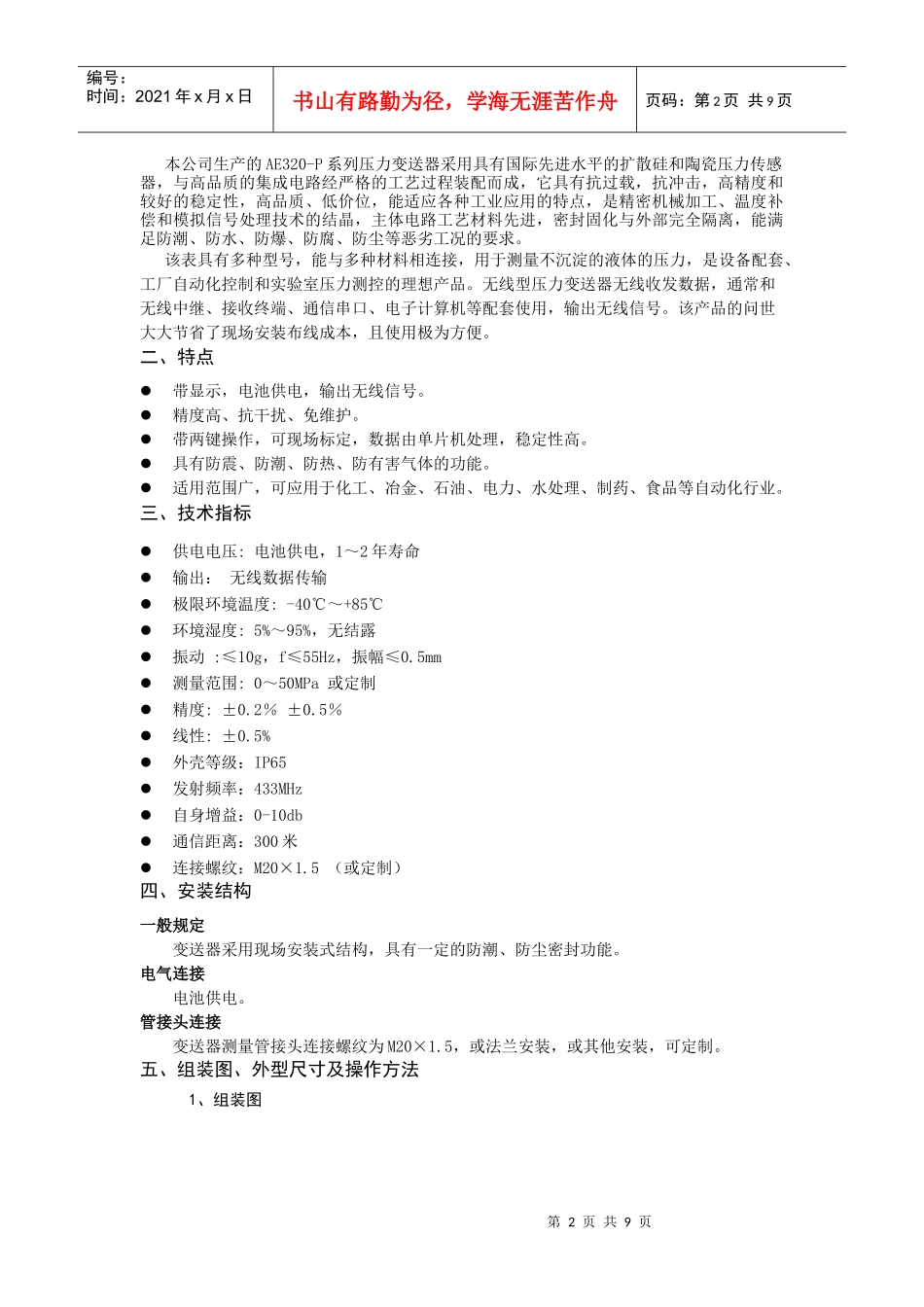

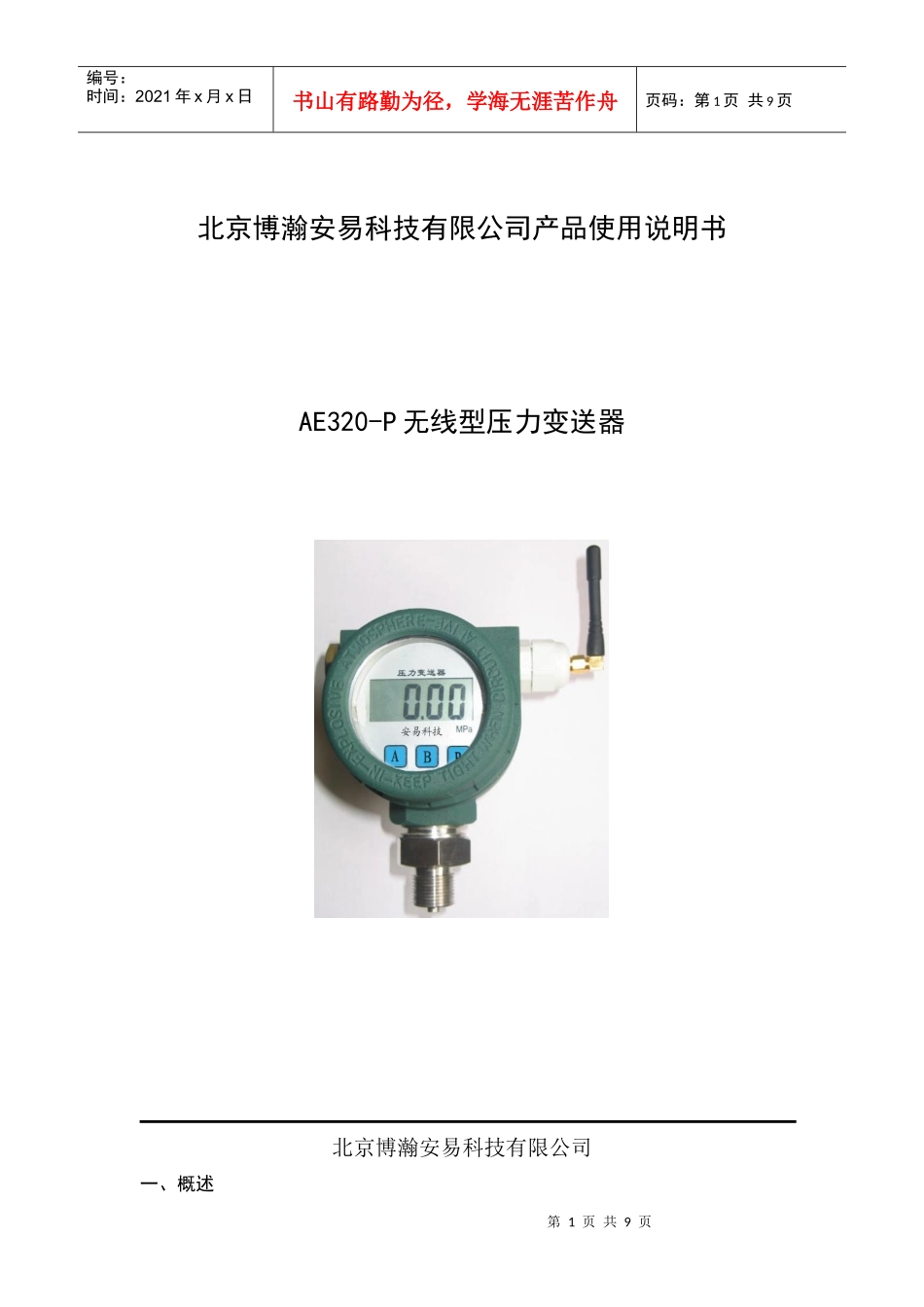

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页北京博瀚安易科技有限公司产品使用说明书AE320-P无线型压力变送器北京博瀚安易科技有限公司一、概述第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页本公司生产的AE320-P系列压力变送器采用具有国际先进水平的扩散硅和陶瓷压力传感器，与高品质的集成电路经严格的工艺过程装配而成，它具有抗过载，抗冲击，高精度和较好的稳定性，高品质、低价位，能适应各种工业应用的特点，是精密机械加工、温度补偿和模拟信号处理技术的结晶，主体电路工艺材料先进，密封固化与外部完全隔离，能满足防潮、防水、防爆、防腐、防尘等恶劣工况的要求。该表具有多种型号，能与多种材料相连接，用于测量不沉淀的液体的压力，是设备配套、工厂自动化控制和实验室压力测控的理想产品。无线型压力变送器无线收发数据，通常和无线中继、接收终端、通信串口、电子计算机等配套使用，输出无线信号。该产品的问世大大节省了现场安装布线成本，且使用极为方便。二、特点带显示，电池供电，输出无线信号。精度高、抗干扰、免维护。带两键操作，可现场标定，数据由单片机处理，稳定性高。具有防震、防潮、防热、防有害气体的功能。适用范围广，可应用于化工、冶金、石油、电力、水处理、制药、食品等自动化行业。三、技术指标供电电压:电池供电，1～2年寿命输出：无线数据传输极限环境温度:-40℃～+85℃环境湿度:5%～95%，无结露振动:≤10g，f≤55Hz，振幅≤0.5mm测量范围:0～50MPa或定制精度:±0.2％±0.5％线性:±0.5%外壳等级：IP65发射频率：433MHz自身增益：0-10db通信距离：300米连接螺纹：M20×1.5（或定制）四、安装结构一般规定变送器采用现场安装式结构，具有一定的防潮、防尘密封功能。电气连接电池供电。管接头连接变送器测量管接头连接螺纹为M20×1.5，或法兰安装，或其他安装，可定制。五、组装图、外型尺寸及操作方法1、组装图第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页2、外型尺寸3、上电操作压力变送器会主动上报数据，同时，压力变送器的设备地址是唯一的标识号；现场接收设备通过此设备地址可以知道，是哪个压力变送器上报的数据。压力变送器的设备地址编号规则：取铭牌上序列号最后两位加上20000即为设备地址第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页如铭牌上序列号为0712101，则，设备地址为20001。压力变送器在四种情况下会主动上报数据，一是正常的上报间隔周期到了；二是低于设置的报警压力时会上报数据；三是高于设置的报警压力时会上报数据；四是高于设置的允许的压力波动值时会上报数据。变送器电源启动打开变送器后盖，直接按下按键启动电池电源，按上则关闭电源。见图1图1变送器电池更换步骤：1，将后盖拧开，按下按钮，切断电源；2，将底板的两颗固定螺丝拧下，把底板取出；3，将新电池和电池舱中的电池对换；4，安装上底板，并盖紧后盖；注意点：拆卸底板时注意，底板安装方向；安装时注意电池连接线不要被压到。六、参数修改及标定操作标定操作：三键操作打开前壳面盖，有按钮和按钮用“A+R”表示先按下A键再按下R键；用“R+A”表示先按下R键再按下A键；进入功能菜单：按下“A+R”键，进入功能菜单，显示“0001”；菜单项选择：进入菜单后，按“A”键，菜单项自动增加1；注意：防爆型仪表，打开面盖后不再防爆。以下的操作在出厂前已全部标定好，如有需要，在专业人员的操作下可以重标。各菜单的含义如下：“0001”：显示的值的零点和小数点位设定。“0002”：显示值的满量程值；如压力0-2MPa的，此值为“0002”；出厂设定为“0002”。“0003”：增益和补偿数据。“0004”：零点屏蔽值。禁止修改。“0005”：标定零点压力值。“0006”：标定满量程压力值，此可用于现场校准压力。按键ARB第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页“0007”：无...
