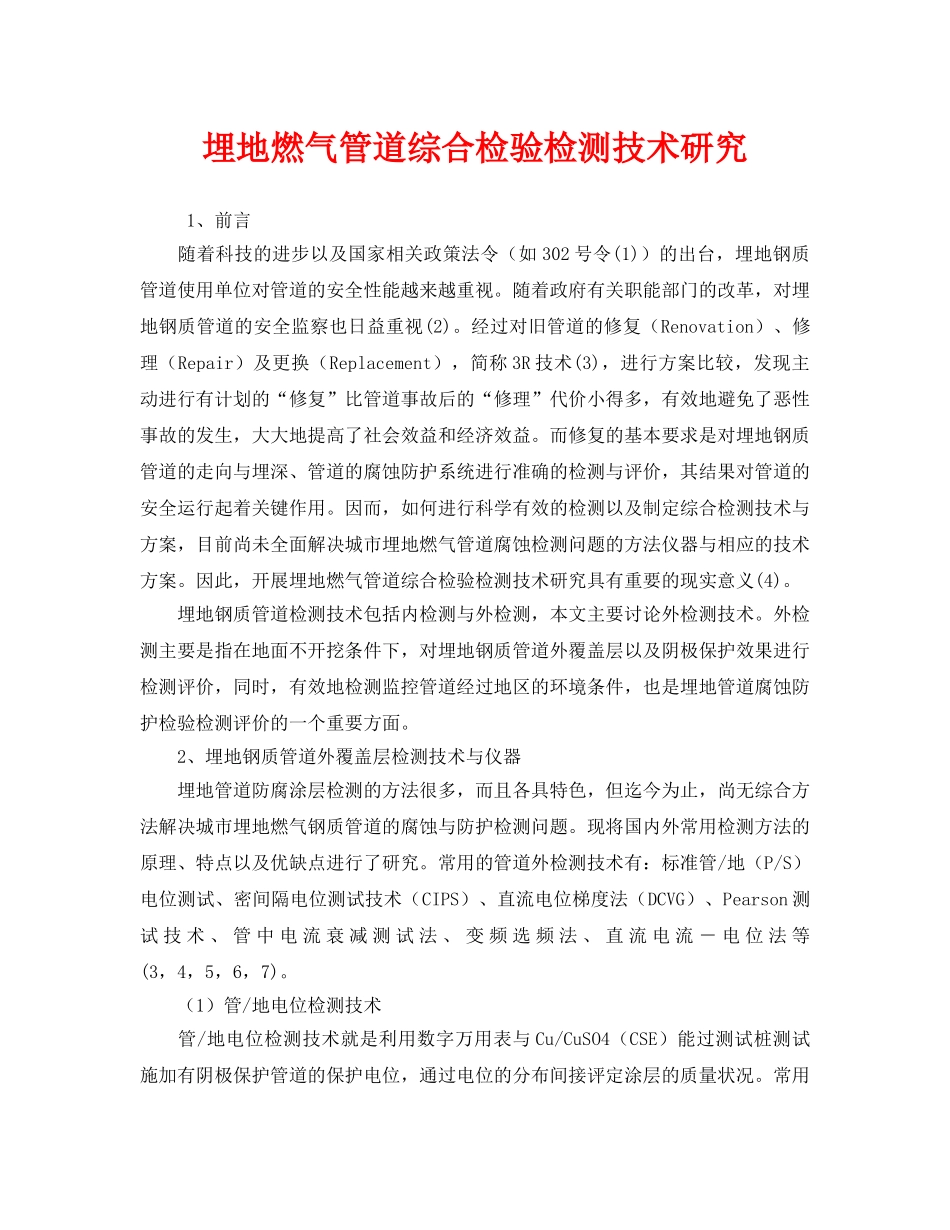

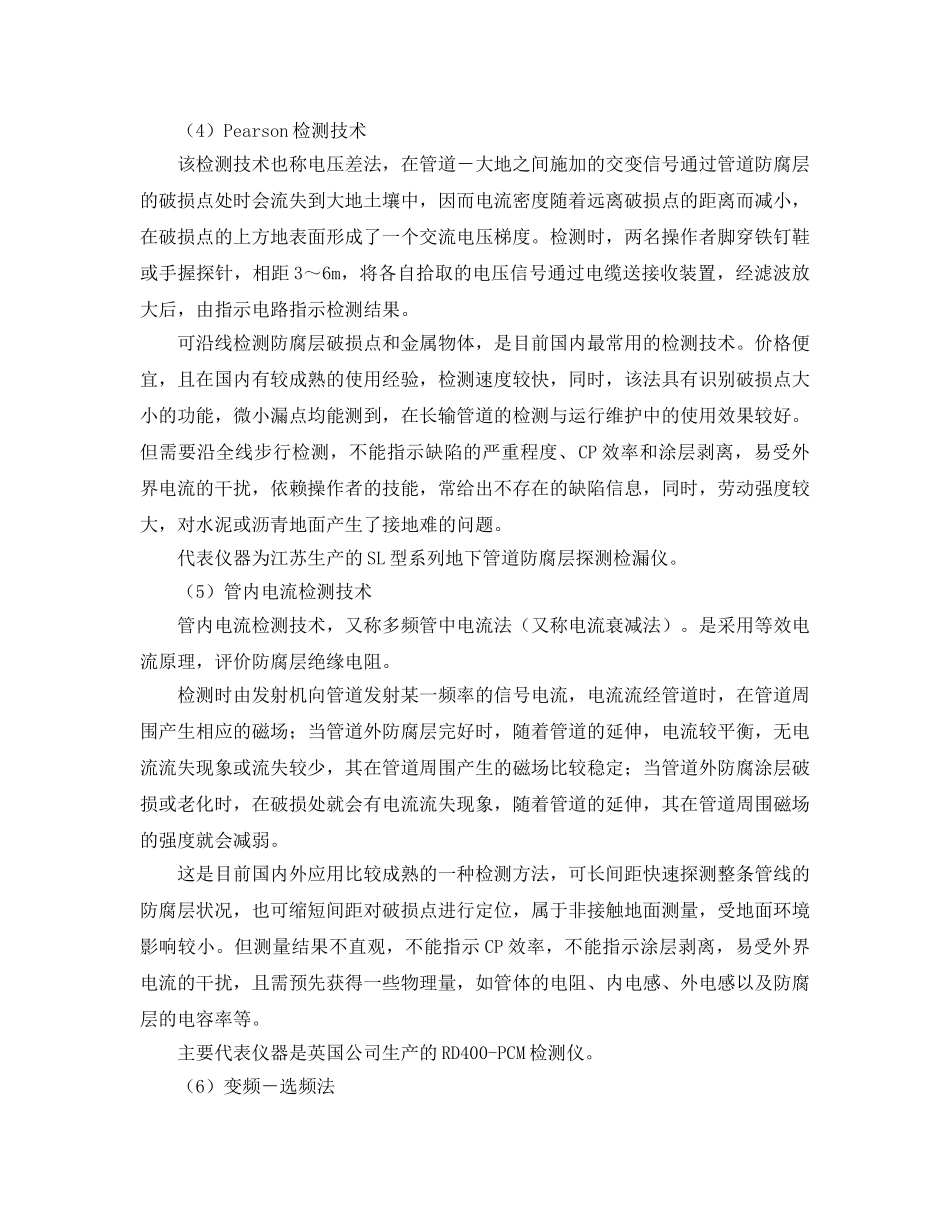

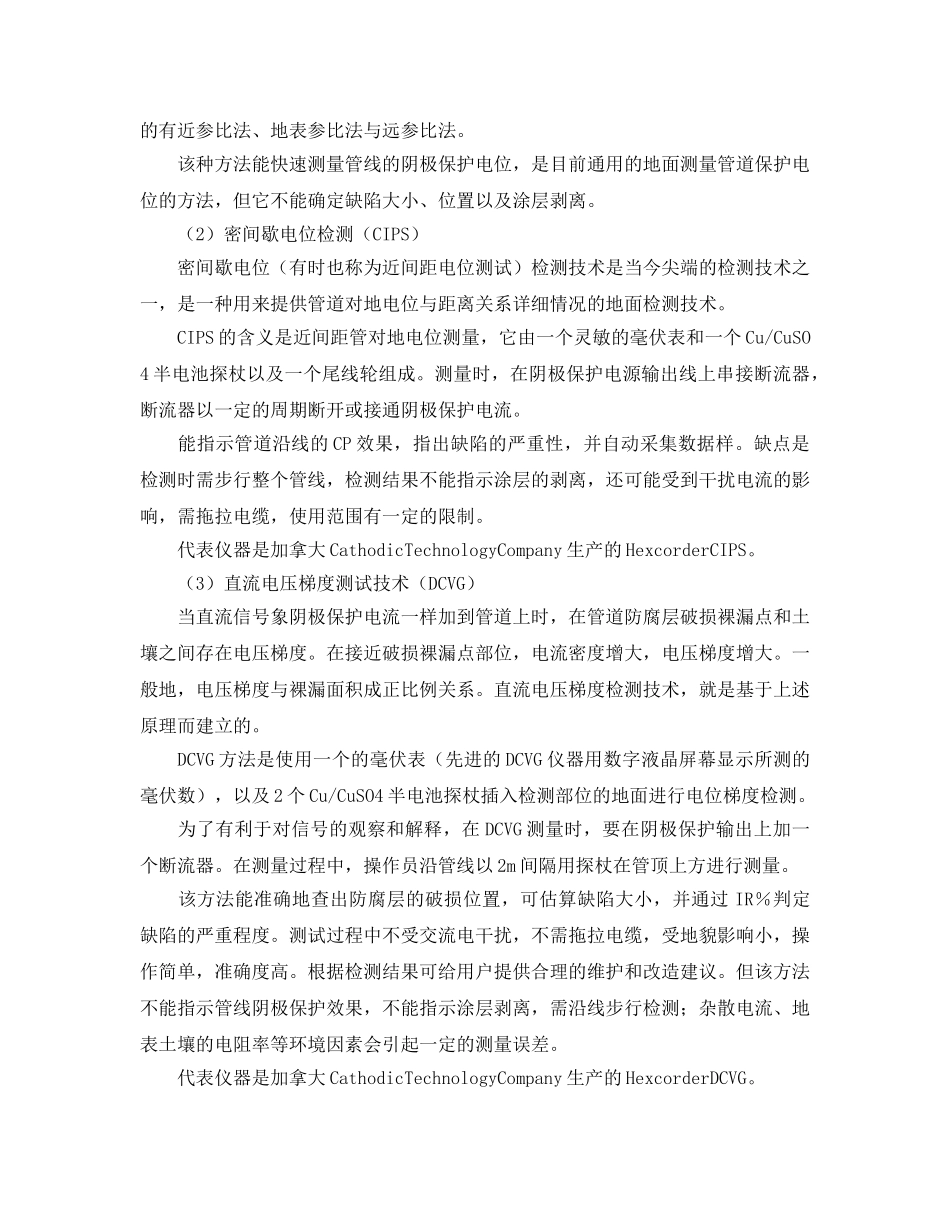

埋地燃气管道综合检验检测技术研究1、前言随着科技的进步以及国家相关政策法令（如302号令(1)）的出台，埋地钢质管道使用单位对管道的安全性能越来越重视。随着政府有关职能部门的改革，对埋地钢质管道的安全监察也日益重视(2)。经过对旧管道的修复（Renovation）、修理（Repair）及更换（Replacement），简称3R技术(3)，进行方案比较，发现主动进行有计划的“修复”比管道事故后的“修理”代价小得多，有效地避免了恶性事故的发生，大大地提高了社会效益和经济效益。而修复的基本要求是对埋地钢质管道的走向与埋深、管道的腐蚀防护系统进行准确的检测与评价，其结果对管道的安全运行起着关键作用。因而，如何进行科学有效的检测以及制定综合检测技术与方案，目前尚未全面解决城市埋地燃气管道腐蚀检测问题的方法仪器与相应的技术方案。因此，开展埋地燃气管道综合检验检测技术研究具有重要的现实意义(4)。埋地钢质管道检测技术包括内检测与外检测，本文主要讨论外检测技术。外检测主要是指在地面不开挖条件下，对埋地钢质管道外覆盖层以及阴极保护效果进行检测评价，同时，有效地检测监控管道经过地区的环境条件，也是埋地管道腐蚀防护检验检测评价的一个重要方面。2、埋地钢质管道外覆盖层检测技术与仪器埋地管道防腐涂层检测的方法很多，而且各具特色，但迄今为止，尚无综合方法解决城市埋地燃气钢质管道的腐蚀与防护检测问题。现将国内外常用检测方法的原理、特点以及优缺点进行了研究。常用的管道外检测技术有：标准管/地（P/S）电位测试、密间隔电位测试技术（CIPS）、直流电位梯度法（DCVG）、Pearson测试技术、管中电流衰减测试法、变频选频法、直流电流－电位法等(3，4，5，6，7)。（1）管/地电位检测技术管/地电位检测技术就是利用数字万用表与Cu/CuSO4（CSE）能过测试桩测试施加有阴极保护管道的保护电位，通过电位的分布间接评定涂层的质量状况。常用的有近参比法、地表参比法与远参比法。该种方法能快速测量管线的阴极保护电位，是目前通用的地面测量管道保护电位的方法，但它不能确定缺陷大小、位置以及涂层剥离。（2）密间歇电位检测（CIPS）密间歇电位（有时也称为近间距电位测试）检测技术是当今尖端的检测技术之一，是一种用来提供管道对地电位与距离关系详细情况的地面检测技术。CIPS的含义是近间距管对地电位测量，它由一个灵敏的毫伏表和一个Cu/CuSO4半电池探杖以及一个尾线轮组成。测量时，在阴极保护电源输出线上串接断流器，断流器以一定的周期断开或接通阴极保护电流。能指示管道沿线的CP效果，指出缺陷的严重性，并自动采集数据样。缺点是检测时需步行整个管线，检测结果不能指示涂层的剥离，还可能受到干扰电流的影响，需拖拉电缆，使用范围有一定的限制。代表仪器是加拿大CathodicTechnologyCompany生产的HexcorderCIPS。（3）直流电压梯度测试技术（DCVG）当直流信号象阴极保护电流一样加到管道上时，在管道防腐层破损裸漏点和土壤之间存在电压梯度。在接近破损裸漏点部位，电流密度增大，电压梯度增大。一般地，电压梯度与裸漏面积成正比例关系。直流电压梯度检测技术，就是基于上述原理而建立的。DCVG方法是使用一个的毫伏表（先进的DCVG仪器用数字液晶屏幕显示所测的毫伏数），以及2个Cu/CuSO4半电池探杖插入检测部位的地面进行电位梯度检测。为了有利于对信号的观察和解释，在DCVG测量时，要在阴极保护输出上加一个断流器。在测量过程中，操作员沿管线以2m间隔用探杖在管顶上方进行测量。该方法能准确地查出防腐层的破损位置，可估算缺陷大小，并通过IR％判定缺陷的严重程度。测试过程中不受交流电干扰，不需拖拉电缆，受地貌影响小，操作简单，准确度高。根据检测结果可给用户提供合理的维护和改造建议。但该方法不能指示管线阴极保护效果，不能指示涂层剥离，需沿线步行检测；杂散电流、地表土壤的电阻率等环境因素会引起一定的测量误差。代表仪器是加拿大CathodicTechnologyCompany生产的HexcorderDCVG。（4）Pearson检测技术该检测技术也称电压差法，在管道－大地之间施加的交变信号通过管道防腐层的破损点处时会流失到大地土壤中，因而电流...
