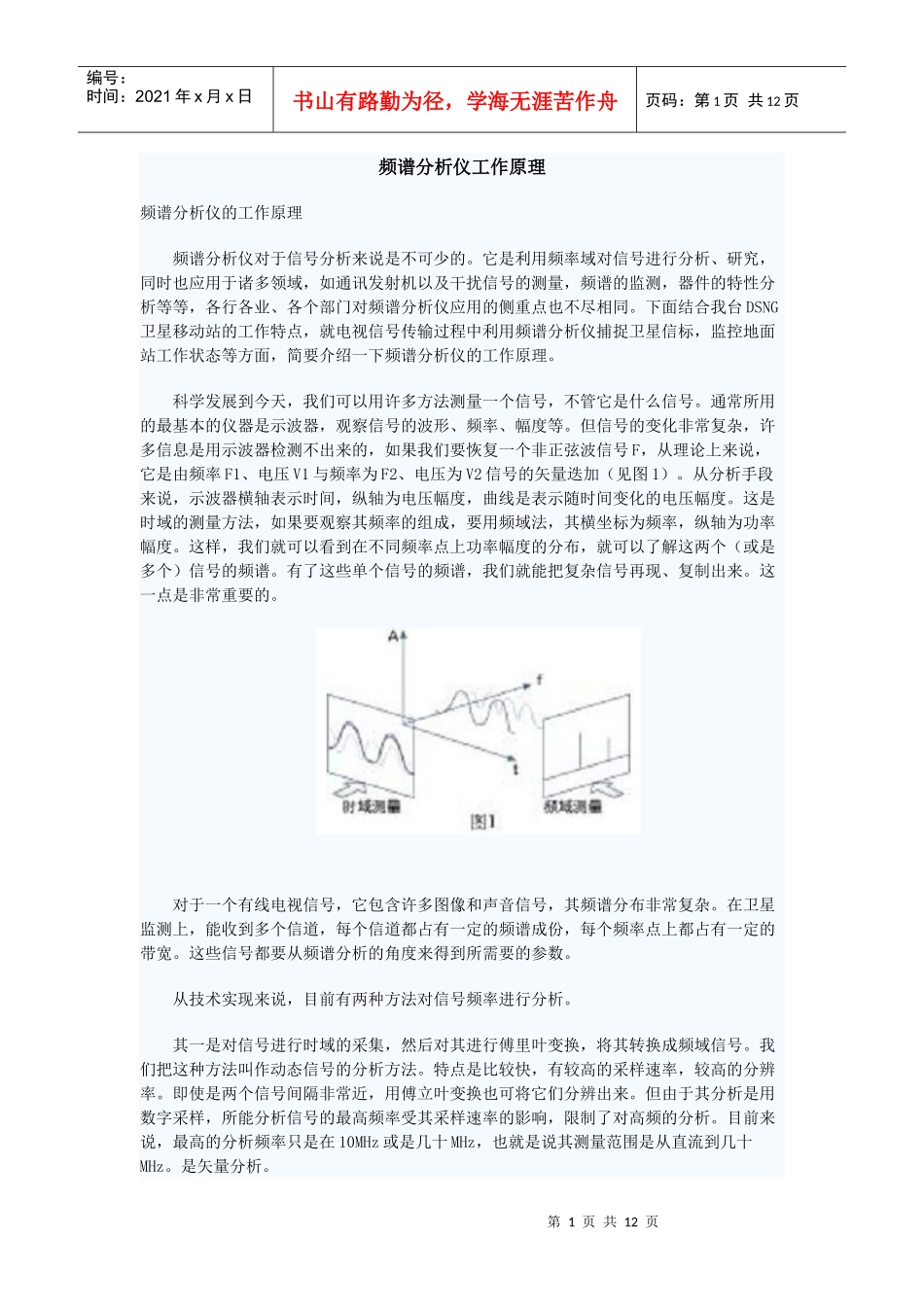

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页频谱分析仪工作原理频谱分析仪的工作原理频谱分析仪对于信号分析来说是不可少的。它是利用频率域对信号进行分析、研究，同时也应用于诸多领域，如通讯发射机以及干扰信号的测量，频谱的监测，器件的特性分析等等，各行各业、各个部门对频谱分析仪应用的侧重点也不尽相同。下面结合我台DSNG卫星移动站的工作特点，就电视信号传输过程中利用频谱分析仪捕捉卫星信标，监控地面站工作状态等方面，简要介绍一下频谱分析仪的工作原理。科学发展到今天，我们可以用许多方法测量一个信号，不管它是什么信号。通常所用的最基本的仪器是示波器，观察信号的波形、频率、幅度等。但信号的变化非常复杂，许多信息是用示波器检测不出来的，如果我们要恢复一个非正弦波信号F，从理论上来说，它是由频率F1、电压V1与频率为F2、电压为V2信号的矢量迭加（见图1）。从分析手段来说，示波器横轴表示时间，纵轴为电压幅度，曲线是表示随时间变化的电压幅度。这是时域的测量方法，如果要观察其频率的组成，要用频域法，其横坐标为频率，纵轴为功率幅度。这样，我们就可以看到在不同频率点上功率幅度的分布，就可以了解这两个（或是多个）信号的频谱。有了这些单个信号的频谱，我们就能把复杂信号再现、复制出来。这一点是非常重要的。对于一个有线电视信号，它包含许多图像和声音信号，其频谱分布非常复杂。在卫星监测上，能收到多个信道，每个信道都占有一定的频谱成份，每个频率点上都占有一定的带宽。这些信号都要从频谱分析的角度来得到所需要的参数。从技术实现来说，目前有两种方法对信号频率进行分析。其一是对信号进行时域的采集，然后对其进行傅里叶变换，将其转换成频域信号。我们把这种方法叫作动态信号的分析方法。特点是比较快，有较高的采样速率，较高的分辨率。即使是两个信号间隔非常近，用傅立叶变换也可将它们分辨出来。但由于其分析是用数字采样，所能分析信号的最高频率受其采样速率的影响，限制了对高频的分析。目前来说，最高的分析频率只是在10MHz或是几十MHz，也就是说其测量范围是从直流到几十MHz。是矢量分析。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页这种分析方法一般用于低频信号的分析，如声音，振动等。另一方法原理则不同。它是靠电路的硬件去实现的，而不是通过数学变换。它通过直接接收，称为超外差接收直接扫描调谐分析仪。我们叫它为扫描调谐分析仪。在工作中通常所用的HP-859X系列频谱仪都是此类的分析仪。其优点是扫描调谐分析法受器件的影响，只要我们把器件频率做得很高，其分析能力就会很强。目前的工艺水平，器件可达到100GHz，最高甚至可做到325GHz。其频率范围要比前一种分析方法大很多。只是在达到较高分辨率时，其分析测量的时间会有所增加。在实际工作中，无线信号卫星信号的监督，由于其频率很高，都是采用扫描调谐的方式。它所能给我们的信息没有相位参数，只有幅度、频率。它是一种标量的分析方法。另外，这种方法有很高的灵敏度，它受到前端扫描调谐器件的控制，还有很高的动态范围。下面我们着重介绍一下扫描调谐分析仪的基本原理，从图2中，我们不难看出，它是用超外差接收机的方式来实现频谱分析的。最基本的核心部分是它的混频器。基本功能是将被测信号下变至中频21.4MHz，然后在中频上进行处理，得到幅度。在下变频的过程中，是由本振来实现下变频的。本振信号是扫描的，本振扫描的范围覆盖了所要分析信号的频率范围。所以调谐是在本振中进行的。全部要分析的信号都下变频到中频进行分析并得到谱频。这与日常所用的电视机、收音机的原理是一样的。但是有线电视输出信号范围很广，比如有50个频道播放。这50个信号是同时进入接收机的，其总功率是迭加的。而所看的电视节目只能是其中之一。同理，送入频谱仪的输入端口信号是所采集信号的总和，其中包括所要分析的特定信号，所输入到频谱仪的功率是总功率。由此要引入一个参数-最大烧毁功率。这一值是1瓦或是+30dBm。也就是说输入到频谱仪的信号功率总...
