空压机压力测量VIP免费

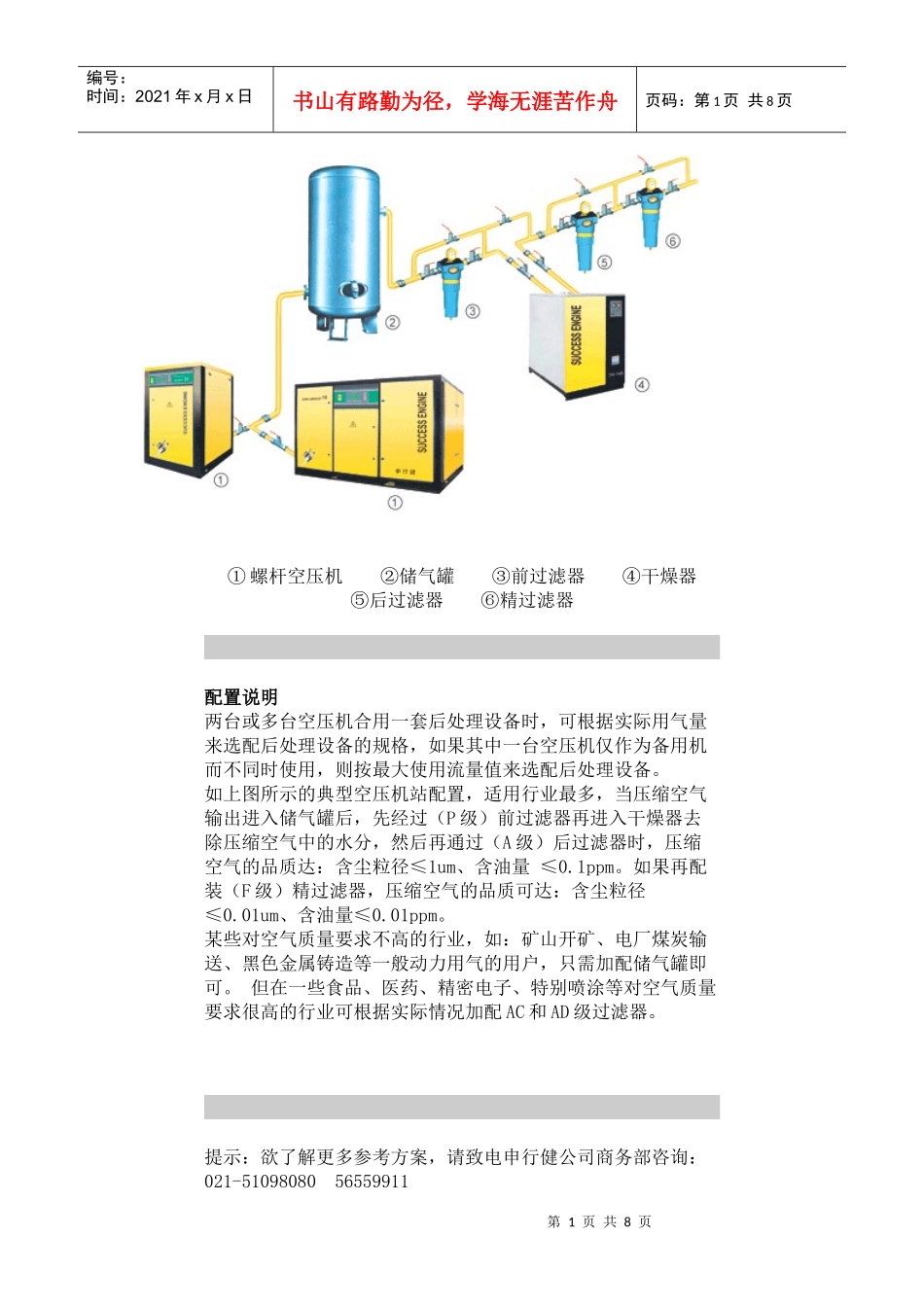

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页①螺杆空压机②储气罐③前过滤器④干燥器⑤后过滤器⑥精过滤器配置说明两台或多台空压机合用一套后处理设备时，可根据实际用气量来选配后处理设备的规格，如果其中一台空压机仅作为备用机而不同时使用，则按最大使用流量值来选配后处理设备。如上图所示的典型空压机站配置，适用行业最多，当压缩空气输出进入储气罐后，先经过（P级）前过滤器再进入干燥器去除压缩空气中的水分，然后再通过（A级）后过滤器时，压缩空气的品质达：含尘粒径≤1um、含油量≤0.1ppm。如果再配装（F级）精过滤器，压缩空气的品质可达：含尘粒径≤0.01um、含油量≤0.01ppm。某些对空气质量要求不高的行业，如：矿山开矿、电厂煤炭输送、黑色金属铸造等一般动力用气的用户，只需加配储气罐即可。但在一些食品、医药、精密电子、特别喷涂等对空气质量要求很高的行业可根据实际情况加配AC和AD级过滤器。提示：欲了解更多参考方案，请致电申行健公司商务部咨询：021-5109808056559911第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页引言空压机在工业生产中有着广泛地应用。在供水行业中，它担负着为水厂所有气动元件，包括各种气动阀门，提供气源的职责。因此它运行的好坏直接影响水厂生产工艺。空压机的种类有很多，但其供气控制方式几乎都是采用加、卸载控制方式。例如我厂使用的南京三达活塞式空压机、美国寿力螺杆压缩机和Atlas螺杆式空压机都采用了这种控制方式。根据我们多年的运行经验，该供气控制方式虽然原理简单、操作简便，但存在能耗高，进气阀易损坏、供气压力不稳定等诸多问题。随着社会的发展和进步，高效低耗的技术已愈来愈受到人们的关注。在空压机供气领域能否应用变频调速技术，节省电能同时改善空压机性能、提高供气品质就成为我们关心的一个话题。结合生产实际，我们选择了一台美国寿力LS-10型固定式螺杆空压机进行了研究。2空压机加、卸载供气控制方式简介作者以美国寿力LS-10型固定式螺杆空压机电控原理图(如图3所示)为例,对加、卸载供气控制方式进行简单介绍。SA1转至自动位置，按下起动按钮SB2，KT1线圈得电，其瞬时闭合延时断开的动合触点闭合，KM3和KM1线圈得电动作压缩机电机开始Y形起动;此时进气控制阀YV1得电动作，控制气体从小储气罐中放出进入进气阀活塞腔，关闭进气阀，使压缩机从轻载开始起动。当KT达到设定时间(一般为6秒后)其延时断开的动断触点断开，延时闭合的动合触点闭合，KM3线圈断电释放，KM2线圈得电动作，空压机电机从Y形自动改接成△形运行。此时YV1断电关闭，从储气罐放出的控制气被切断，进气阀全开，机组满载运行。(注:进气控制阀YV1只在起动过程起作用，而卸载控制阀YV4却在起动完毕后起作用。)若所需气量低于额定排气量，排气压力上升，当超过设定的最小压力值Pmin(也称为加载压力)时，压力调节器动作，将控制气输送到进气阀，通过进气阀内的活塞，部分关闭进气阀，减少进气量，使供气与用气趋于平衡。当管线压力继续上升超过压力调节开关(SP4)设定的最大压力值Pmax(也称为卸载压力)时，压力调节开关跳开，电磁阀YV4掉电。这样，控制气直接进入进气阀，将进气口完全关闭;同时，放空阀在控制气的作用下打开，将分离罐内压缩空气放掉。当管线压力下降低于Pmin时，压力调节开关SP4复位(闭合)，YV4接通电源，这时通往进气阀和放空阀的控制气都被切断。这样进气阀重新全部打开，放空阀关闭，机组全负荷运行。3加、卸载供气控制方式存在的问题3.1能耗分析我们知道，加、卸载控制方式使得压缩气体的压力在Pmin～Pmax之间来回变化。Pmin是最低压力值，即能够保证用户正常工作的最低压力。一般情况下，Pmax、Pmin之间关系可以用下式来表示:Pmax＝(1＋δ)Pmin(1)第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页δ是一个百分数，其数值大致在10%～25%之间。而若采用变频调速技术可连续调节供气量的话，则可将管网压力始终维持在能满足供气的工作压力上，即Pmin附近。由此可知，在加、...
