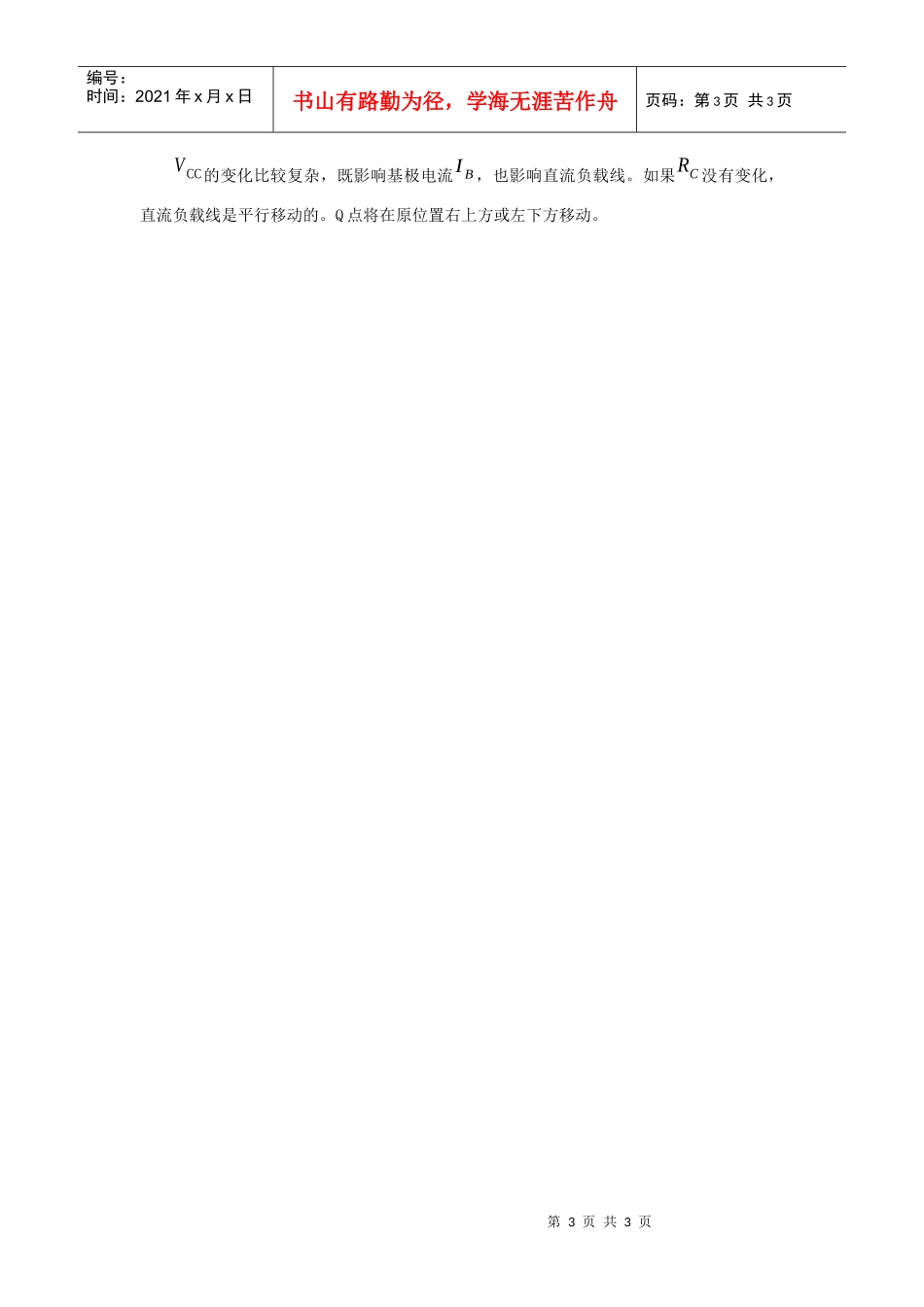

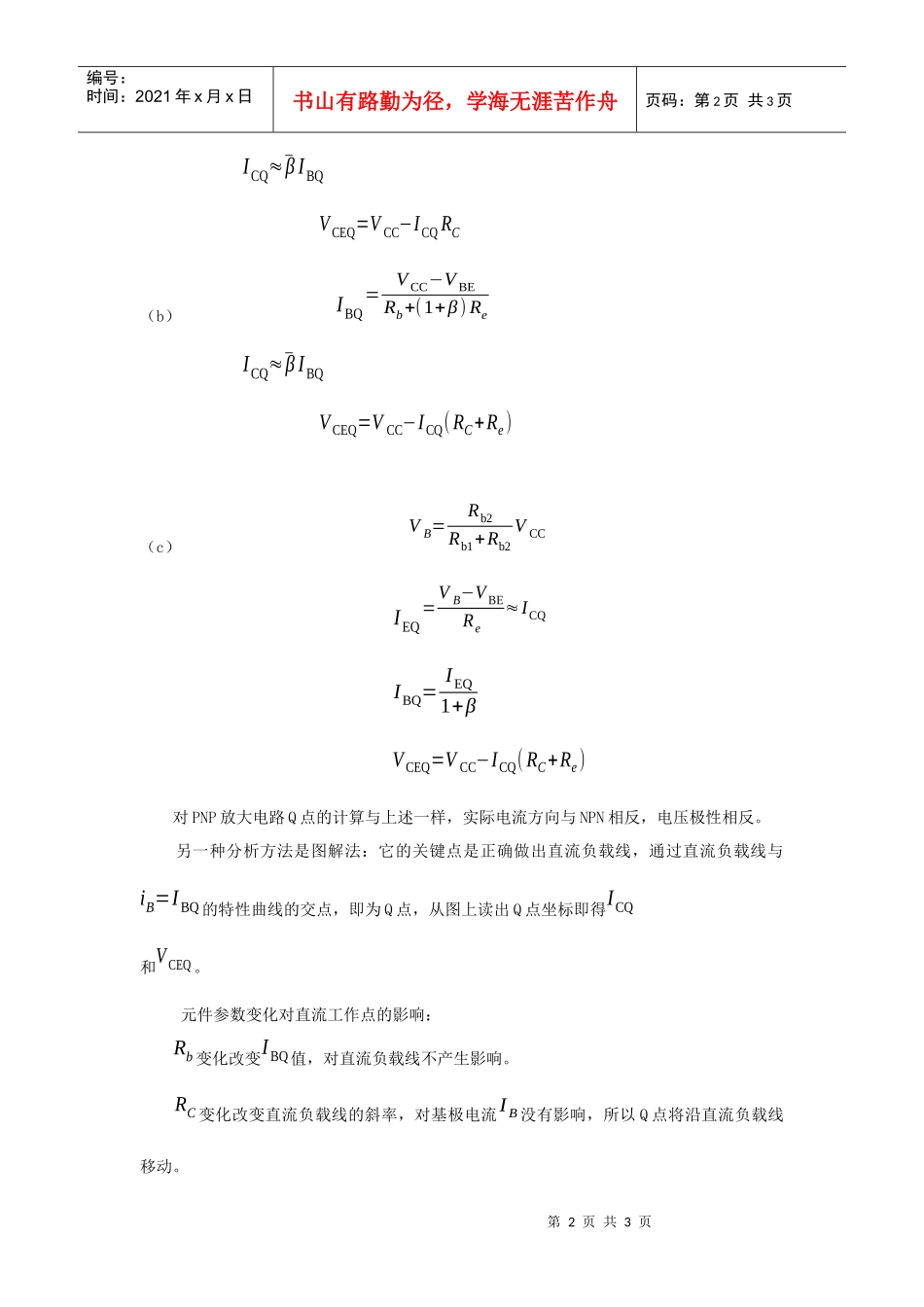

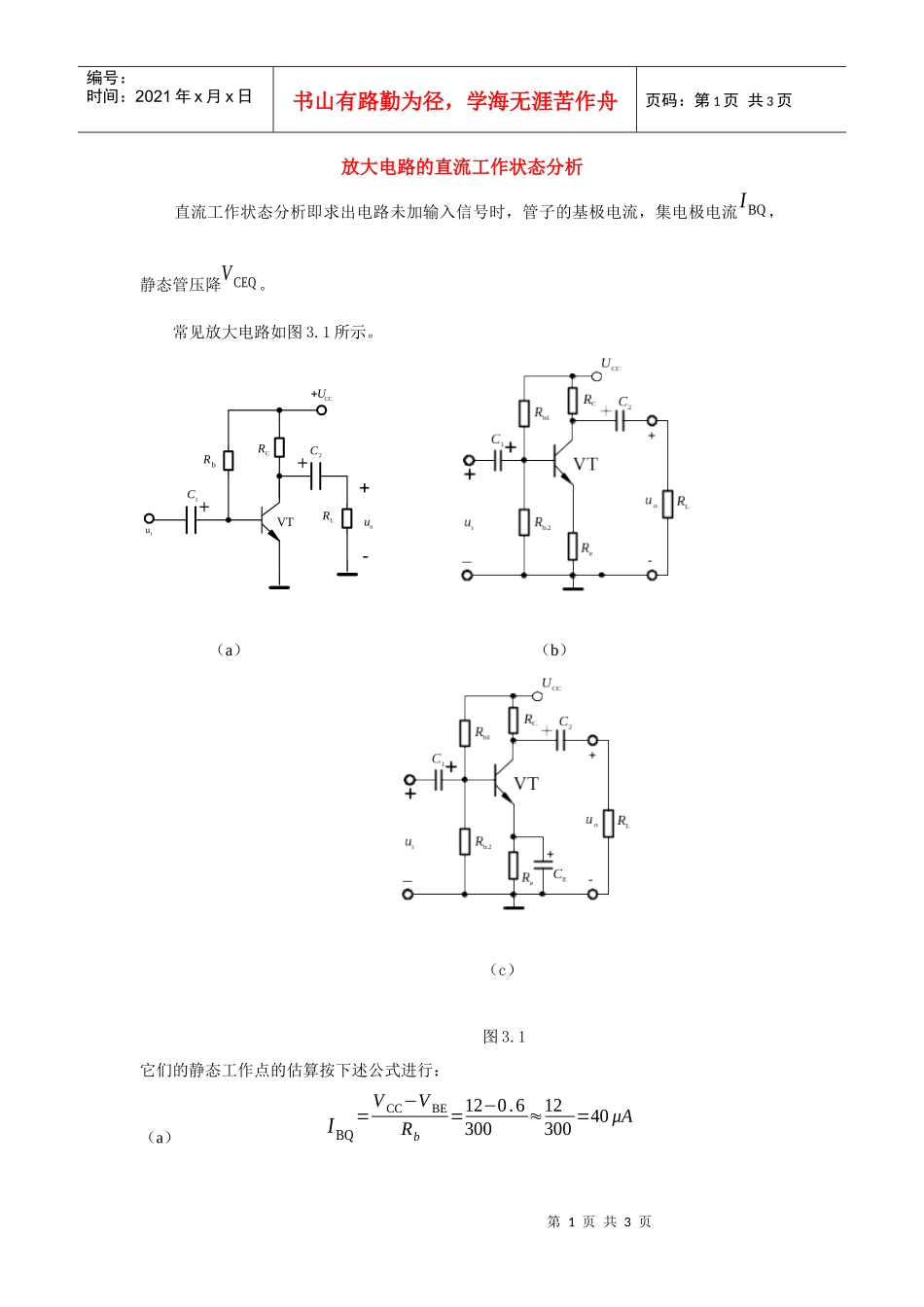

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页放大电路的直流工作状态分析直流工作状态分析即求出电路未加输入信号时，管子的基极电流，集电极电流IBQ，静态管压降VCEQ。常见放大电路如图3.1所示。（a）（b）（c）图3.1它们的静态工作点的估算按下述公式进行：（a）IBQ=VCC−VBERb=12−0.6300≈12300=40μA1C2CRCRLRouCCUVTiub第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页ICQ≈¯βIBQVCEQ=VCC−ICQRC（b）IBQ=VCC−VBERb+(1+β)ReICQ≈¯βIBQVCEQ=VCC−ICQ(RC+Re)（c）VB=Rb2Rb1+Rb2VCCIEQ=VB−VBERe≈ICQIBQ=IEQ1+βVCEQ=VCC−ICQ(RC+Re)对PNP放大电路Q点的计算与上述一样，实际电流方向与NPN相反，电压极性相反。另一种分析方法是图解法：它的关键点是正确做出直流负载线，通过直流负载线与iB=IBQ的特性曲线的交点，即为Q点，从图上读出Q点坐标即得ICQ和VCEQ。元件参数变化对直流工作点的影响：Rb变化改变IBQ值，对直流负载线不产生影响。RC变化改变直流负载线的斜率，对基极电流IB没有影响，所以Q点将沿直流负载线移动。第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页VCC的变化比较复杂，既影响基极电流IB，也影响直流负载线。如果RC没有变化，直流负载线是平行移动的。Q点将在原位置右上方或左下方移动。
