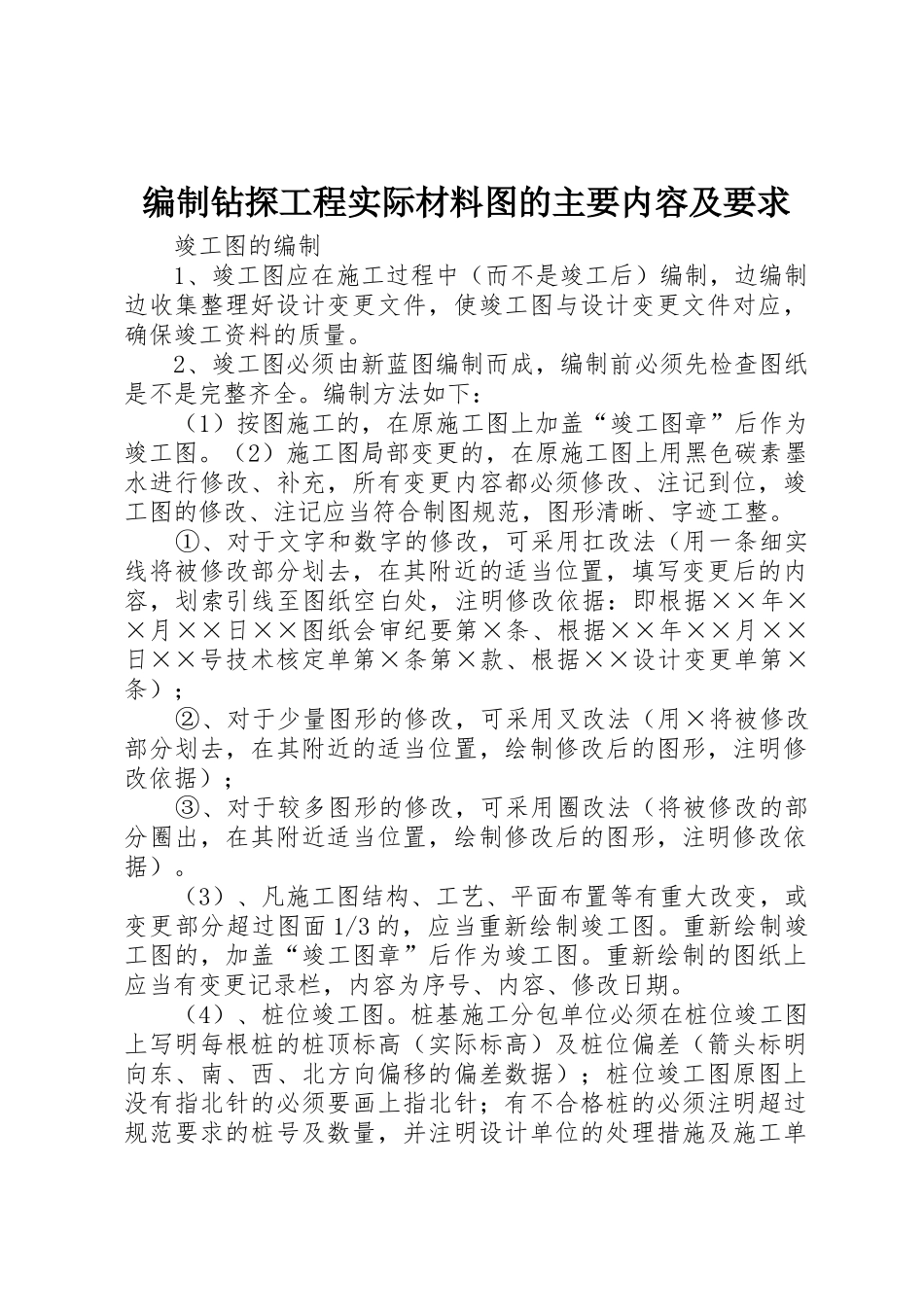

编制钻探工程实际材料图的主要内容及要求竣工图的编制1、竣工图应在施工过程中（而不是竣工后）编制，边编制边收集整理好设计变更文件，使竣工图与设计变更文件对应，确保竣工资料的质量
2、竣工图必须由新蓝图编制而成，编制前必须先检查图纸是不是完整齐全
编制方法如下：（1）按图施工的，在原施工图上加盖“竣工图章”后作为竣工图
（2）施工图局部变更的，在原施工图上用黑色碳素墨水进行修改、补充，所有变更内容都必须修改、注记到位，竣工图的修改、注记应当符合制图规范，图形清晰、字迹工整
①、对于文字和数字的修改，可采用扛改法（用一条细实线将被修改部分划去，在其附近的适当位置，填写变更后的内容，划索引线至图纸空白处，注明修改依据：即根据××年××月××日××图纸会审纪要第×条、根据××年××月××日××号技术核定单第×条第×款、根据××设计变更单第×条）；②、对于少量图形的修改，可采用叉改法（用×将被修改部分划去，在其附近的适当位置，绘制修改后的图形，注明修改依据）；③、对于较多图形的修改，可采用圈改法（将被修改的部分圈出，在其附近适当位置，绘制修改后的图形，注明修改依据）
（3）、凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应当重新绘制竣工图
重新绘制竣工图的，加盖“竣工图章”后作为竣工图
重新绘制的图纸上应当有变更记录栏，内容为序号、内容、修改日期
（4）、桩位竣工图
桩基施工分包单位必须在桩位竣工图上写明每根桩的桩顶标高（实际标高）及桩位偏差（箭头标明向东、南、西、北方向偏移的偏差数据）；桩位竣工图原图上没有指北针的必须要画上指北针；有不合格桩的必须注明超过规范要求的桩号及数量，并注明设计单位的处理措施及施工单位的实际处理情况

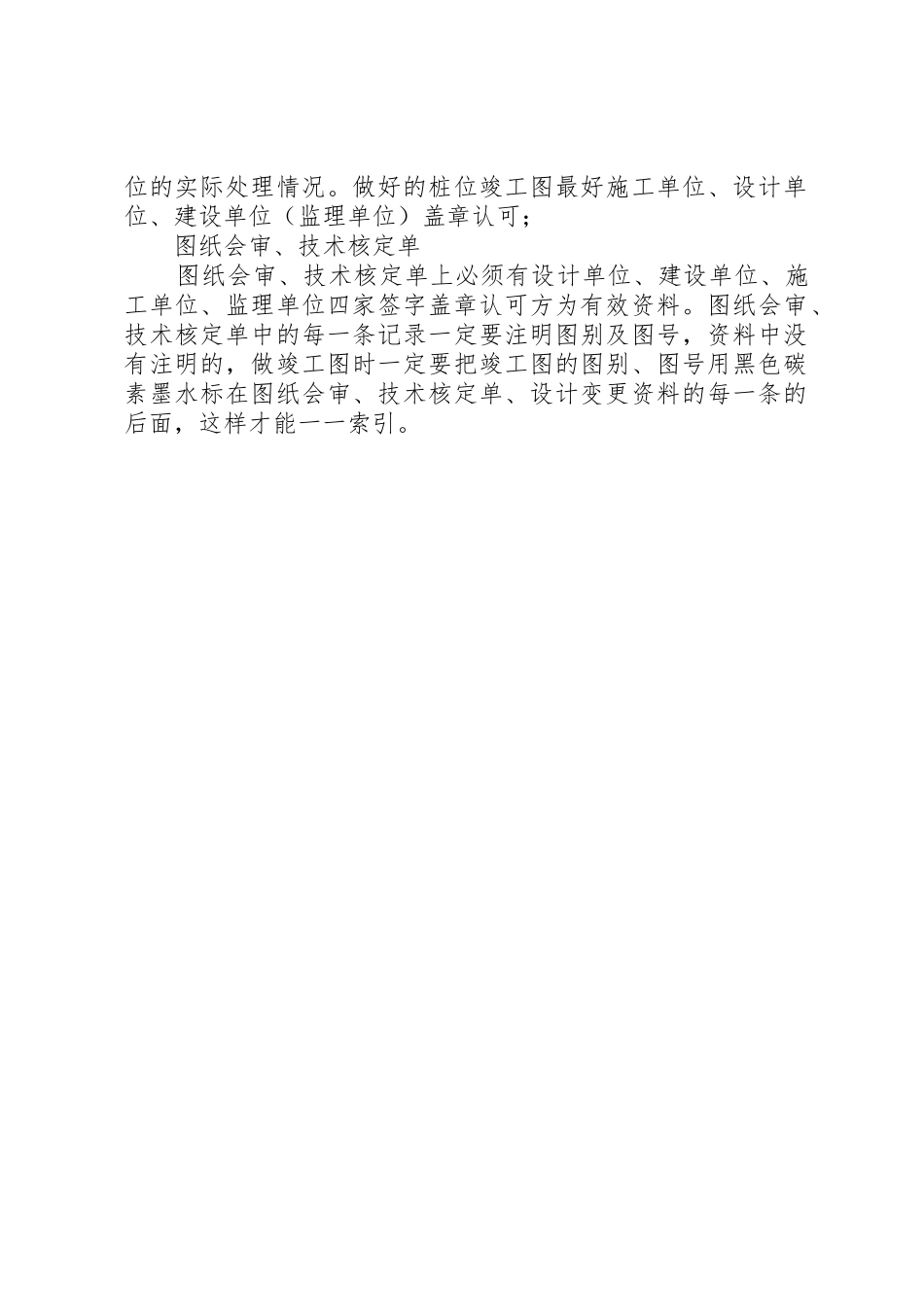

做好的桩位竣工图最好施工单位、设计单位、建设单位（监理单位）盖章认可；图纸会审、技术核定单图纸会审、技术核定单上必须有设计单位、建设单位
