爱德华消防主机EST3操作手册VIP专享VIP免费

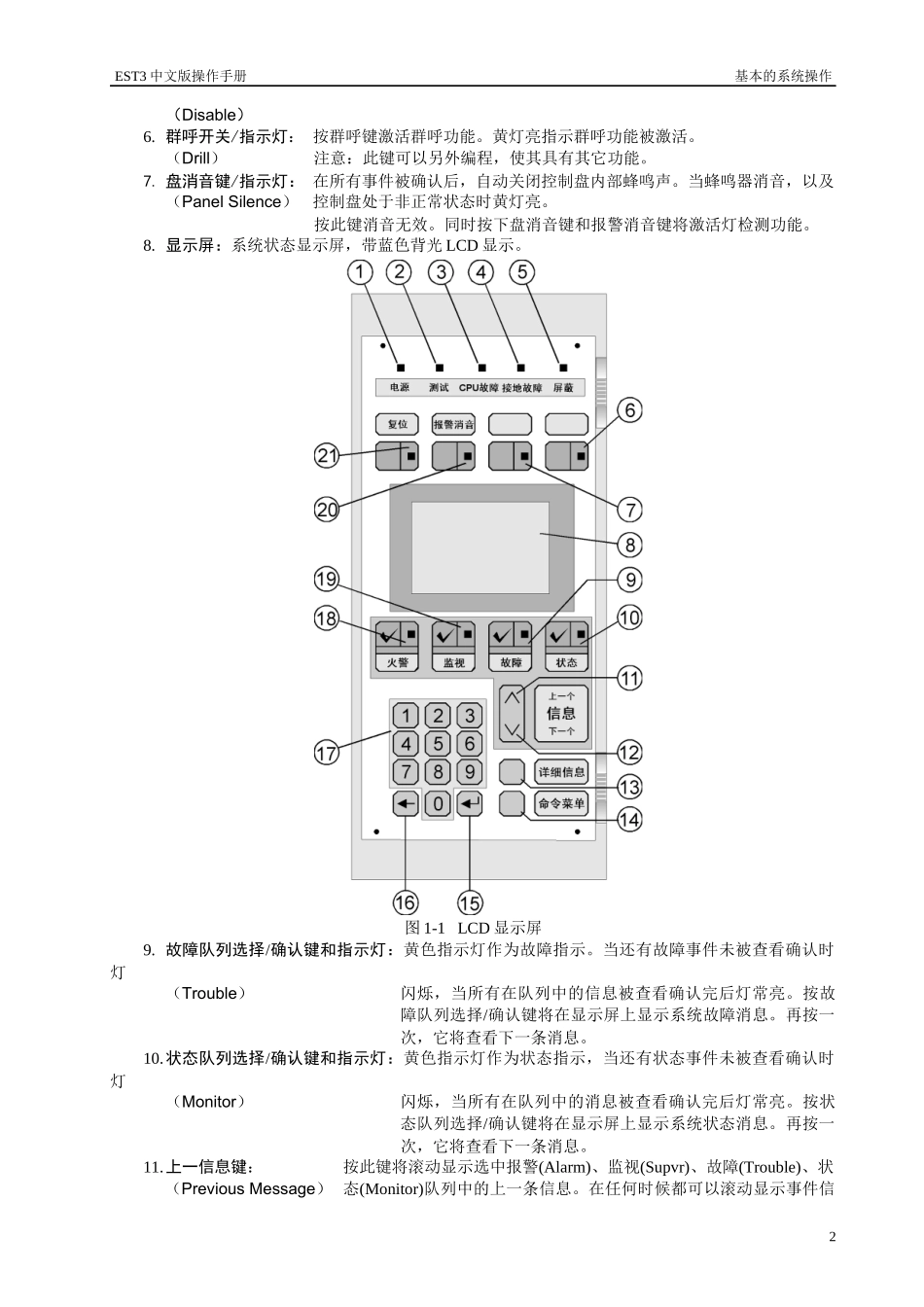

EST3中文版操作手册EST3EST3火灾报警主机火灾报警主机中文版操作手册中文版操作手册EST3中文版操作手册基本的系统操作第1章基本的系统操作概述本章叙述基本的系统操作指令。内容面板控制显示信息处理显示开关的功能简介在本章所描述的操作系统中，必需确认每个事件。每条信息可用“上一信息、下一信息”键查阅。自动恢复(修复)的故障(Trouble)和状态(Monitor)等低优先权事件将被确认后自动地从信息队列中删去，而不必让操作员按复位(Reset)键，系统即可恢复正常工作。注意：被清除后的报警(Alarm)和监视(Supvr)事件不能自动恢复，并将存于报警信息队列和监视信息队列中，直到人工按复位(Reset)键系统才能恢复正常工作。面板控制面板控制开关的功能或者特点，其作用范围定义为，网络内当功能被激活时，火灾报警机箱受到影响的三种作用范围：·局部——其功能特性只影响安装了LCD显示屏的机箱·分组——其功能特性影响网络上预先定义好分组的机箱·全局——其功能特性影响网络上所有的机箱↙───分组←────局部└────────┬────────┘全局一个网络可以是一个或多个分组的一部分。火灾报警系统配置的特性与功能因安装不同而异，可根据现场的特殊情况，来决定是否已经把用户需要的功能与特点设计进去。LCD显示屏LCD显示屏是系统的主要的操作界面，它显示系统工作状态。1.电源状态指示灯：当交流电源接通时绿灯亮。（Power）2.测试状态指示灯：当系统的任何一部分处于测试状态时黄灯亮。如果系统经过一段时间，没有（Test）动作，可编程的定时器会自动退出测试模式。3.CPU故障指示灯：当中央处理器CPU的监视单元检测到处理器故障后，黄灯亮。（CPUFail）4.接地故障指示灯：当连接机箱的非接地线与地相连时黄灯亮。（GroundFault）5.屏蔽状态指示灯：当一些点或区域被人工屏蔽时黄灯亮。1EST3中文版操作手册基本的系统操作（Disable）6.群呼开关/指示灯：按群呼键激活群呼功能。黄灯亮指示群呼功能被激活。（Drill）注意：此键可以另外编程，使其具有其它功能。7.盘消音键/指示灯：在所有事件被确认后，自动关闭控制盘内部蜂鸣声。当蜂鸣器消音，以及（PanelSilence）控制盘处于非正常状态时黄灯亮。按此键消音无效。同时按下盘消音键和报警消音键将激活灯检测功能。8.显示屏：系统状态显示屏，带蓝色背光LCD显示。图1-1LCD显示屏9.故障队列选择/确认键和指示灯：黄色指示灯作为故障指示。当还有故障事件未被查看确认时灯（Trouble）闪烁，当所有在队列中的信息被查看确认完后灯常亮。按故障队列选择/确认键将在显示屏上显示系统故障消息。再按一次，它将查看下一条消息。10.状态队列选择/确认键和指示灯：黄色指示灯作为状态指示，当还有状态事件未被查看确认时灯（Monitor）闪烁，当所有在队列中的消息被查看确认完后灯常亮。按状态队列选择/确认键将在显示屏上显示系统状态消息。再按一次，它将查看下一条消息。11.上一信息键：按此键将滚动显示选中报警(Alarm)、监视(Supvr)、故障(Trouble)、状（PreviousMessage）态(Monitor)队列中的上一条信息。在任何时候都可以滚动显示事件信2EST3中文版操作手册基本的系统操作息。12.下一信息键：按此键将滚动显示选中报警(Alarm)、监视(Supvr)、故障(Trouble)、状（NextMessage）态(Monitor)队列中的下一条消息。在任何时候都可以滚动显示事件信息。13.详细信息显示键：按此键将显示激活设备的详细信息。当多个设备激活时可用上一/下一（ExpandedMessage）信息键滚动显示。14.命令菜单键：按此键将显示系统命令菜单，以访问系统高级功能，它们包括：（CommandMenu）·状态Status·使能Enable·隔离Disable·激活Activate·恢复Restore·报告Reports·编程Program·测试Test再次按此键将回复到当前事件窗口。15.回车键：按此键将选择加深显示的菜单选项或令系统处理显示屏上的信息。（←┚）16.删除/退格键：按此键将使光标回退一格并删除原先此处的字符。此键在某些菜单中也用作退（←）出功能。17.数字键区：按任一数字键将向系统输入一个相应的数字，并与其它系统功能联合使用。18.报警信息队列选择/确认键和指示灯：...
