果蔬机安装技术培训教材VIP免费

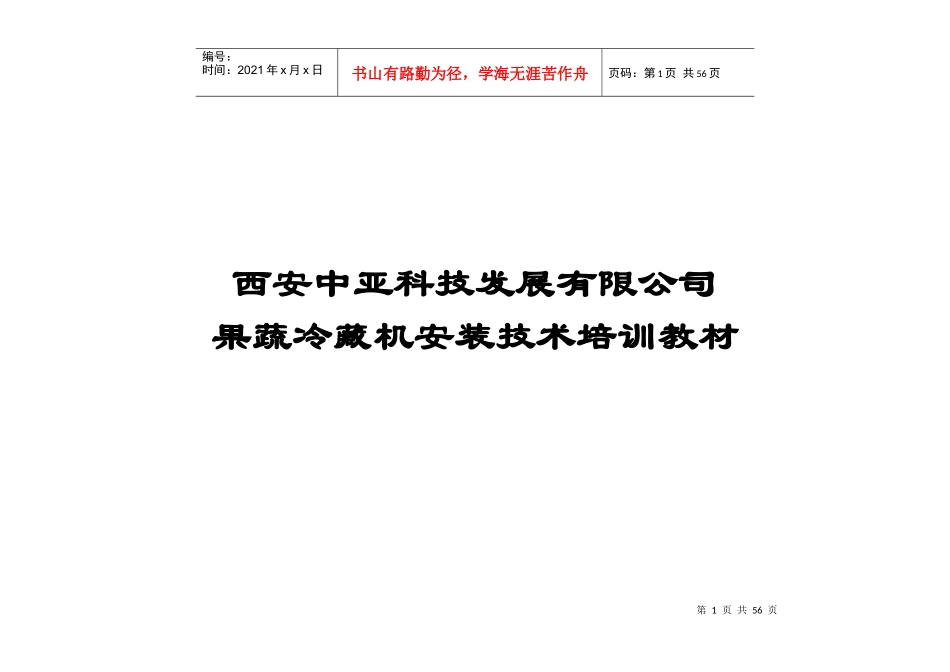

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页西安中亚科技发展有限公司果蔬冷藏机安装技术培训教材第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页目录第一章安装人员要求…………………………………………第二章安装前的准备…………………………………………第三章安装步骤………………………………………………第四章安装后的工作…………………………………………第五章常见故障以及维修方法……………………………第六章电源输入线型号一览表……………………………第七章安全用电……………………………………………第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页第一章安装人员要求1.所有参与安装人员必须具备基本的制冷知识（有安装家用空调的经验）。2.懂铜管焊接技术（最好具备焊工证）3.懂基本的电路知识。4.有一定职业素养，严格按照本安装要求执行5.具备良好的服务意识。第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页第二章安装前的准备一、安装所需工具1、一字、十字头螺丝刀；2、卷尺、水平仪；3、内六角扳手、活动扳手、力矩扳手；4、冲击钻、锤子、电锤或水钻、钻头（应与安装机型匹配）；5、切管器、喇叭口扩管器、铰刀；6、电笔、温度计、压力表、钳子、钳型万用表。第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页二、检查设备安装前机器、电气的检查1、对机组包装箱检查，包装箱是否完整，配管型号与机组型号是否一致；2、拆箱检查，内装空调器品牌、型号与包装箱是否一致；检查机组是否完好；3、检查机器上铭牌所示数据及认证编号等是否已清楚标明；4、依照装箱单，检查所有随机安装附件及随机文件（使用说明书、安装说明书、用户服务指南）是否齐全，并同时检查文件的一致性；6、检查用户电源电压是否正常；7、机组电源应用专用分支电路，并保证整个供电部分的容量大于机组最大额定电流；第6页共56页第5页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共56页8、安装前应先对机组进行检查，这样可以将机组的故障排除在安装之前，检查如下：（2）库内机的检查：库内机的检查：a检查库内机组外壳和风轮等有无损坏、破裂；b通电运行，检查风机是否正常，运行时是否有噪音等。②室外机的检查：a检查室外机金属壳体有无划伤、生锈、碰凹，风叶有无损坏；b检查室外机阀门：二通阀的螺纹锥形口有无滑牙，并对机组的所有锥形口涂上冷冻油，增强密封能力；c室外机已充入R22，打开螺帽时有气体排出，可认为无泄漏；第7页共56页第6页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共56页三、安装位置的选择1、根据用户提供的设备工作环境状况，综合考虑下列因素决定设备的安装位置：附图第8页共56页第7页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共56页1）选择坚固不易受到震动且足以承受机组重量的地方；2）机组应远离各类电器、热源2米以上的地方；3）儿童不易触及的地方；第9页共56页第8页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共56页4）尽量缩短室内机与室外机连接的长度，配管距离最长不能超过15米，高度差应不超过5米，管道弯曲数不能超过10个；5）电源容量应足够，接地可靠；6）库内机应选择可将冷风均匀送到库内各个角落的地方；7）内外机周围应保留足够的空间，以利于空气流动；8）室外机选择不易受到雨淋或阳光直接照射及通风良好的地方；9）便于机组维护、检修的地方；10）室内机应该尽量安装在库内的高位置（距离墙体应该有一定的距离，便于回风）四、机组安装用的附件第10页共56页第9页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共56页1、连接管用于连接机组室内室外机的管道，应采用具有一定强度和韧性的优质铜管，且经过退火处理。为保...
