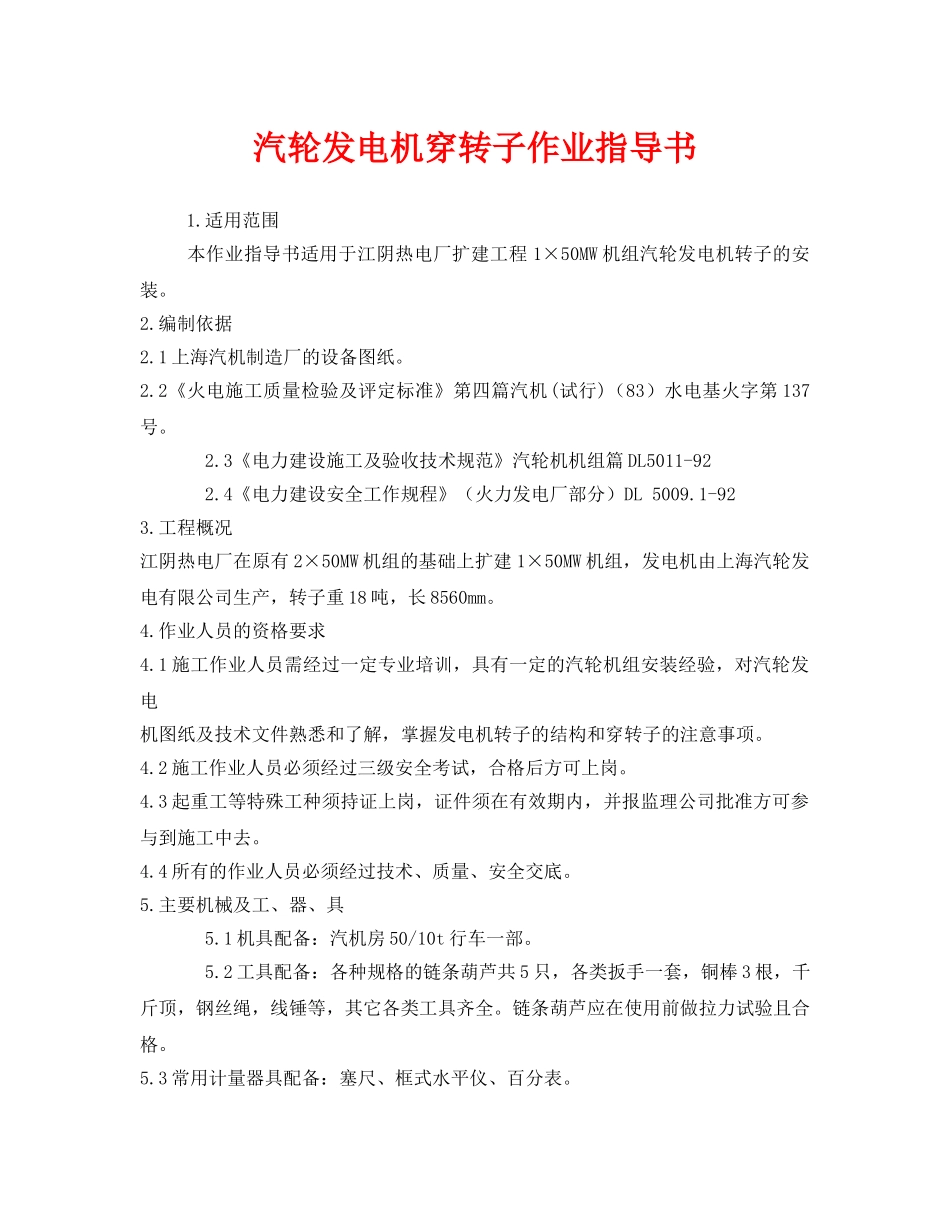

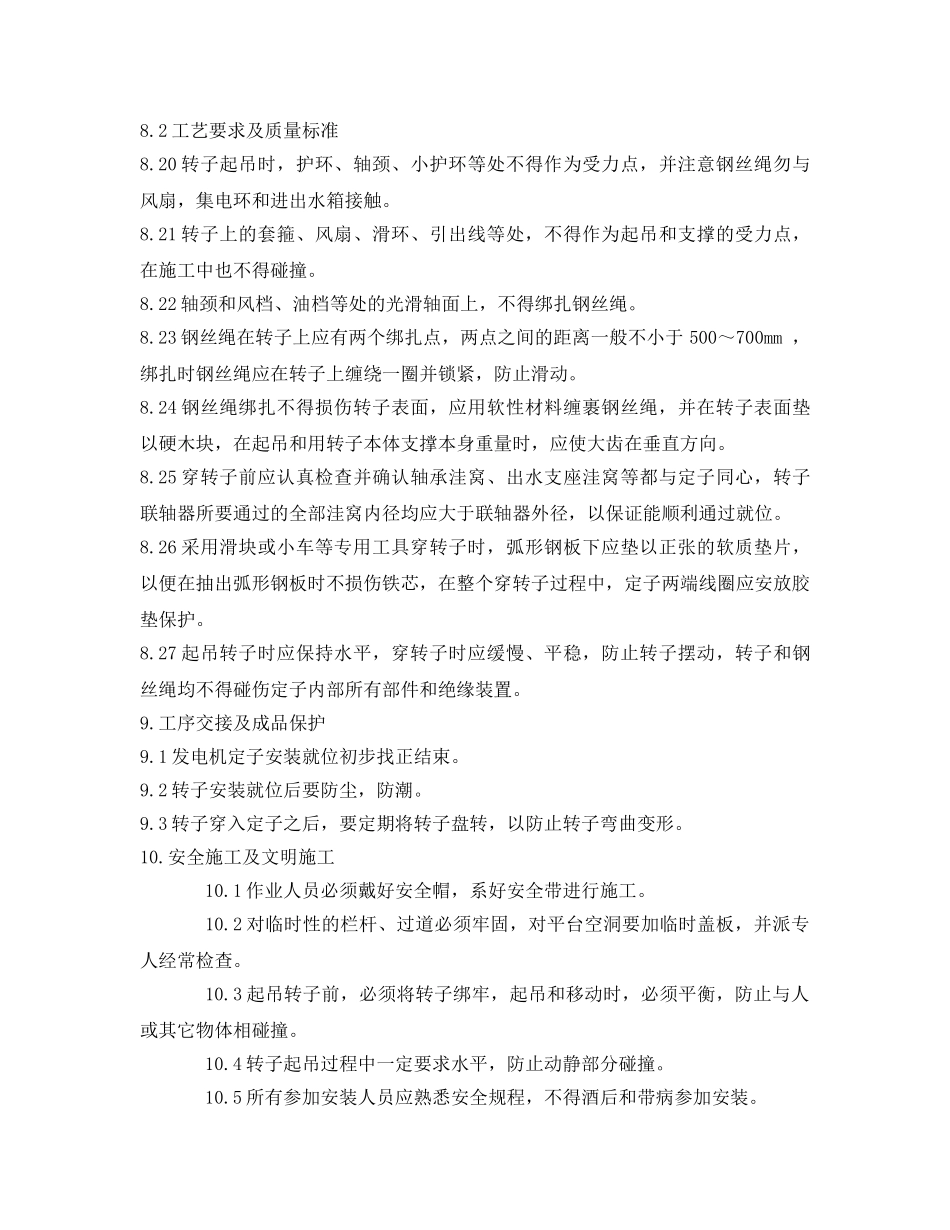

汽轮发电机穿转子作业指导书1.适用范围本作业指导书适用于江阴热电厂扩建工程1×50MW机组汽轮发电机转子的安装。2.编制依据2.1上海汽机制造厂的设备图纸。2.2《火电施工质量检验及评定标准》第四篇汽机(试行)（83）水电基火字第137号。2.3《电力建设施工及验收技术规范》汽轮机机组篇DL5011-922.4《电力建设安全工作规程》（火力发电厂部分）DL5009.1-923.工程概况江阴热电厂在原有2×50MW机组的基础上扩建1×50MW机组，发电机由上海汽轮发电有限公司生产，转子重18吨，长8560mm。4.作业人员的资格要求4.1施工作业人员需经过一定专业培训，具有一定的汽轮机组安装经验，对汽轮发电机图纸及技术文件熟悉和了解，掌握发电机转子的结构和穿转子的注意事项。4.2施工作业人员必须经过三级安全考试，合格后方可上岗。4.3起重工等特殊工种须持证上岗，证件须在有效期内，并报监理公司批准方可参与到施工中去。4.4所有的作业人员必须经过技术、质量、安全交底。5.主要机械及工、器、具5.1机具配备：汽机房50/10t行车一部。5.2工具配备：各种规格的链条葫芦共5只，各类扳手一套，铜棒3根，千斤顶，钢丝绳，线锤等，其它各类工具齐全。链条葫芦应在使用前做拉力试验且合格。5.3常用计量器具配备：塞尺、框式水平仪、百分表。6.施工准备6.1汽机房50/10t行车具备使用条件。6.2汽机平台四周应安装临时栏杆，基础内坑应搭设隔离层。6.3作业指导书、施工安装记录、各规格的质量验收单准备齐全。6.4对施工作业人员的质量、技术、安全交底完毕。6.5转子检查确认没有缺陷，转子的椭圆度和不柱度符合厂家的要求。6.6发电机定子初步找中心结束，并且符合质量要求。6.7发电机定子内部清理检查结束，转子表面清理干净。7.作业的程序见附录一：8.作业方法、工艺要求及质量标准8.1作业方法8.10发电机穿转子前应先将端盖拆除，在定子膛内垫上5000×700×1的绝缘纸板和制造厂家供的钢板，钢板用细钢丝绳穿在四角φ20孔内固定在基础上，钢板上涂黄干油，然后将厂家所供的两根导轨用螺栓M36×50连接在钢板上。8.11发电机前后轴承座的轴瓦应拆除，影响穿转子的平台临时扶梯应拆除，需确保发电机定子后端盖到平台边缘有8750mm的距离。8.12将穿转子用滑车和滑块根据图纸安装在转子上，在与转子装配面上垫上足量的绝缘纸板和毛毡。8.13在转子重心处垫上适量绝缘纸板及木块，然后起吊转子。起吊的转子平稳地向定子膛内移动，用滑车上的杠杆掌握平衡，使转子上的滑块准确地落到铁心内圈上，滑车落到导轨上，之后移开吊车到汽机端。8.14用滑车、滑块和杠杆合作将转子推向汽机端，推到滑块距汽机端铁心边缘100mm的位置为止。8.15用吊车将露出定子绕组端部的转子联轴器吊起，联轴器上缠上绝缘纸板和毛毡，不要让钢丝绳直接接触联轴器表面，然后与滑车和杠杆合作将转子推到位，当发电机联轴器和汽轮机联轴器靠好时，将发电机前轴瓦安装到位。8.16将转子汽端轴颈落到轴瓦上，移开吊车到发电机碳刷架侧，吊起转子，拆掉滑车与滑块，再将发电机后轴瓦安装到位，放下转子移开吊车。8.2工艺要求及质量标准8.20转子起吊时，护环、轴颈、小护环等处不得作为受力点，并注意钢丝绳勿与风扇，集电环和进出水箱接触。8.21转子上的套箍、风扇、滑环、引出线等处，不得作为起吊和支撑的受力点，在施工中也不得碰撞。8.22轴颈和风档、油档等处的光滑轴面上，不得绑扎钢丝绳。8.23钢丝绳在转子上应有两个绑扎点，两点之间的距离一般不小于500～700mm，绑扎时钢丝绳应在转子上缠绕一圈并锁紧，防止滑动。8.24钢丝绳绑扎不得损伤转子表面，应用软性材料缠裹钢丝绳，并在转子表面垫以硬木块，在起吊和用转子本体支撑本身重量时，应使大齿在垂直方向。8.25穿转子前应认真检查并确认轴承洼窝、出水支座洼窝等都与定子同心，转子联轴器所要通过的全部洼窝内径均应大于联轴器外径，以保证能顺利通过就位。8.26采用滑块或小车等专用工具穿转子时，弧形钢板下应垫以正张的软质垫片，以便在抽出弧形钢板时不损伤铁芯，在整个穿转子过程中，定子两端线圈应安放胶垫保护。8.27起吊转子时应保持水平，穿转子时应缓慢、平稳，防止转子摆动，转子和钢丝绳...
