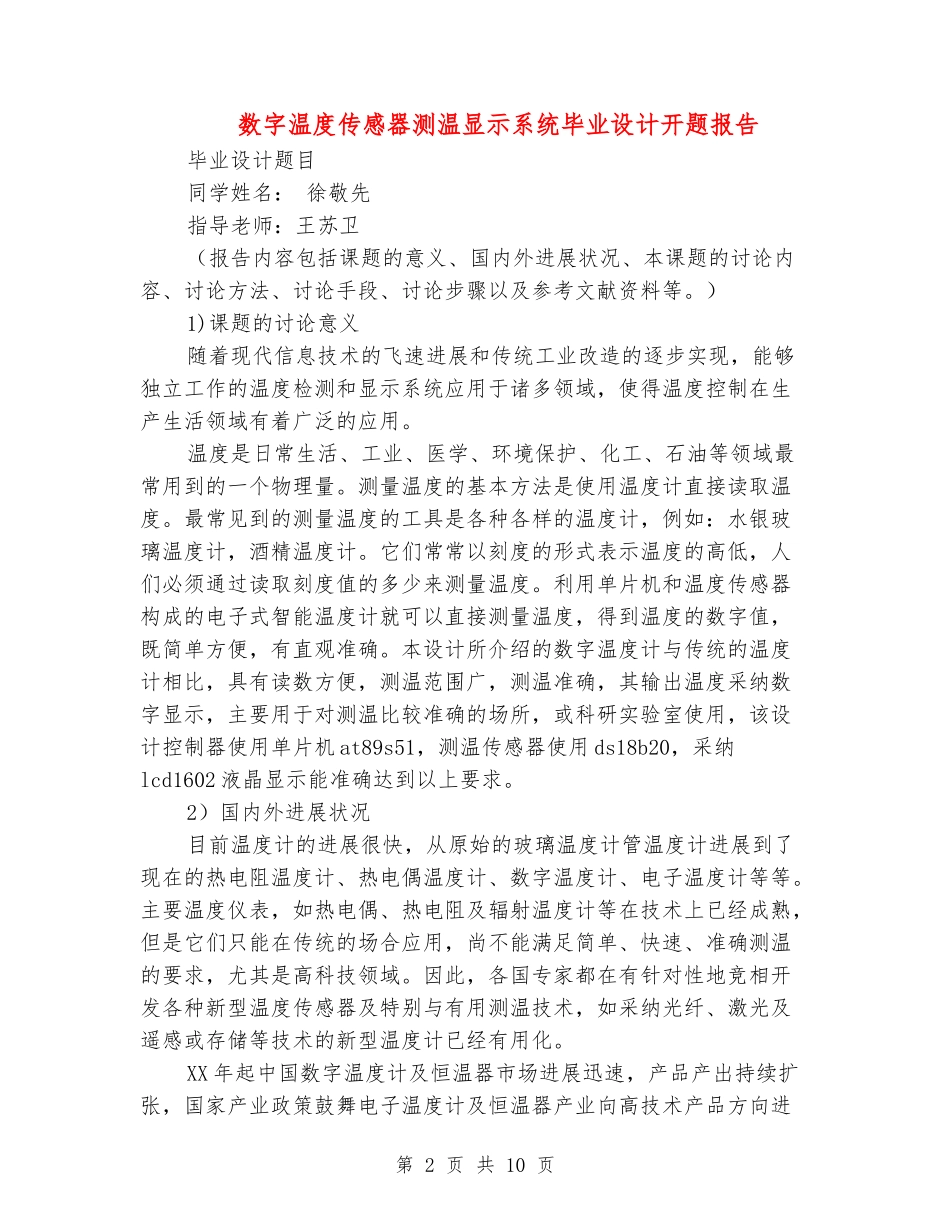

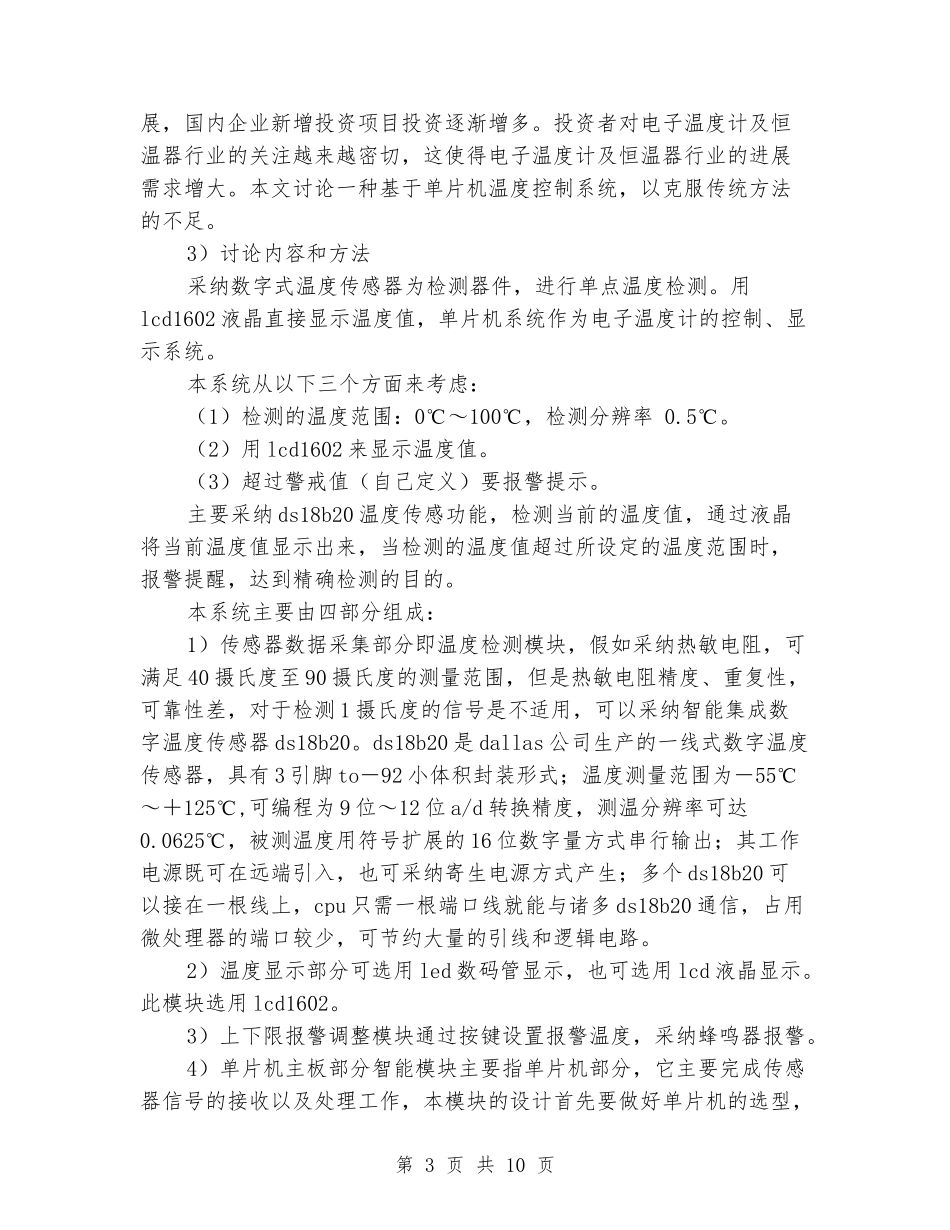

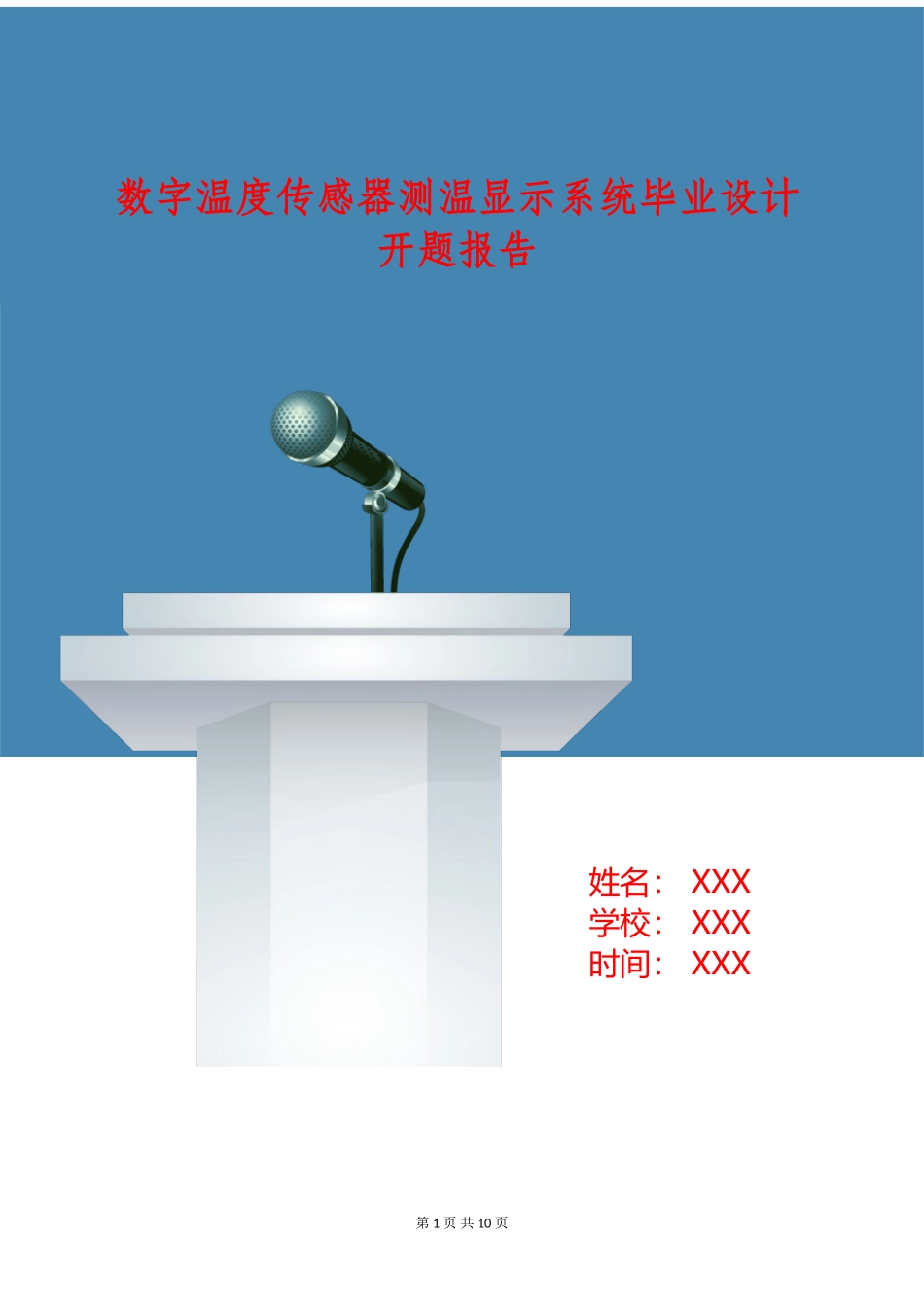

第1页共10页数字温度传感器测温显示系统毕业设计开题报告姓名：XXX学校：XXX时间：XXX数字温度传感器测温显示系统毕业设计开题报告毕业设计题目同学姓名：徐敬先指导老师：王苏卫（报告内容包括课题的意义、国内外进展状况、本课题的讨论内容、讨论方法、讨论手段、讨论步骤以及参考文献资料等。）1)课题的讨论意义随着现代信息技术的飞速进展和传统工业改造的逐步实现，能够独立工作的温度检测和显示系统应用于诸多领域，使得温度控制在生产生活领域有着广泛的应用。温度是日常生活、工业、医学、环境保护、化工、石油等领域最常用到的一个物理量。测量温度的基本方法是使用温度计直接读取温度。最常见到的测量温度的工具是各种各样的温度计，例如：水银玻璃温度计，酒精温度计。它们常常以刻度的形式表示温度的高低，人们必须通过读取刻度值的多少来测量温度。利用单片机和温度传感器构成的电子式智能温度计就可以直接测量温度，得到温度的数字值，既简单方便，有直观准确。本设计所介绍的数字温度计与传统的温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采纳数字显示，主要用于对测温比较准确的场所，或科研实验室使用，该设计控制器使用单片机at89s51，测温传感器使用ds18b20，采纳lcd1602液晶显示能准确达到以上要求。2）国内外进展状况目前温度计的进展很快，从原始的玻璃温度计管温度计进展到了现在的热电阻温度计、热电偶温度计、数字温度计、电子温度计等等。主要温度仪表，如热电偶、热电阻及辐射温度计等在技术上已经成熟，但是它们只能在传统的场合应用，尚不能满足简单、快速、准确测温的要求，尤其是高科技领域。因此，各国专家都在有针对性地竞相开发各种新型温度传感器及特别与有用测温技术，如采纳光纤、激光及遥感或存储等技术的新型温度计已经有用化。XX年起中国数字温度计及恒温器市场进展迅速，产品产出持续扩张，国家产业政策鼓舞电子温度计及恒温器产业向高技术产品方向进第2页共10页展，国内企业新增投资项目投资逐渐增多。投资者对电子温度计及恒温器行业的关注越来越密切，这使得电子温度计及恒温器行业的进展需求增大。本文讨论一种基于单片机温度控制系统，以克服传统方法的不足。3）讨论内容和方法采纳数字式温度传感器为检测器件，进行单点温度检测。用lcd1602液晶直接显示温度值，单片机系统作为电子温度计的控制、显示系统。本系统从以下三个方面来考虑：（1）检测的温度范围：0℃～100℃，检测分辨率0.5℃。（2）用lcd1602来显示温度值。（3）超过警戒值（自己定义）要报警提示。主要采纳ds18b20温度传感功能，检测当前的温度值，通过液晶将当前温度值显示出来，当检测的温度值超过所设定的温度范围时，报警提醒，达到精确检测的目的。本系统主要由四部分组成：1）传感器数据采集部分即温度检测模块，假如采纳热敏电阻，可满足40摄氏度至90摄氏度的测量范围，但是热敏电阻精度、重复性，可靠性差，对于检测1摄氏度的信号是不适用，可以采纳智能集成数字温度传感器ds18b20。ds18b20是dallas公司生产的一线式数字温度传感器，具有3引脚to－92小体积封装形式；温度测量范围为－55℃～＋125℃,可编程为9位～12位a/d转换精度，测温分辨率可达0.0625℃，被测温度用符号扩展的16位数字量方式串行输出；其工作电源既可在远端引入，也可采纳寄生电源方式产生；多个ds18b20可以接在一根线上，cpu只需一根端口线就能与诸多ds18b20通信，占用微处理器的端口较少，可节约大量的引线和逻辑电路。2）温度显示部分可选用led数码管显示，也可选用lcd液晶显示。此模块选用lcd1602。3）上下限报警调整模块通过按键设置报警温度，采纳蜂鸣器报警。4）单片机主板部分智能模块主要指单片机部分，它主要完成传感器信号的接收以及处理工作，本模块的设计首先要做好单片机的选型，第3页共10页考虑到性能以及成本选用at89s52。整个系统是以at89s52控制下工作的。其工作过程是：首先温度按键设定上下极限温度范围，然后温度传感器ds18b20采集当前温度信号，单片机接收此信号，通过处理在液晶lcd1602显示当前温度值。若测得温度超过所设定的范围时，蜂鸣器发出...
