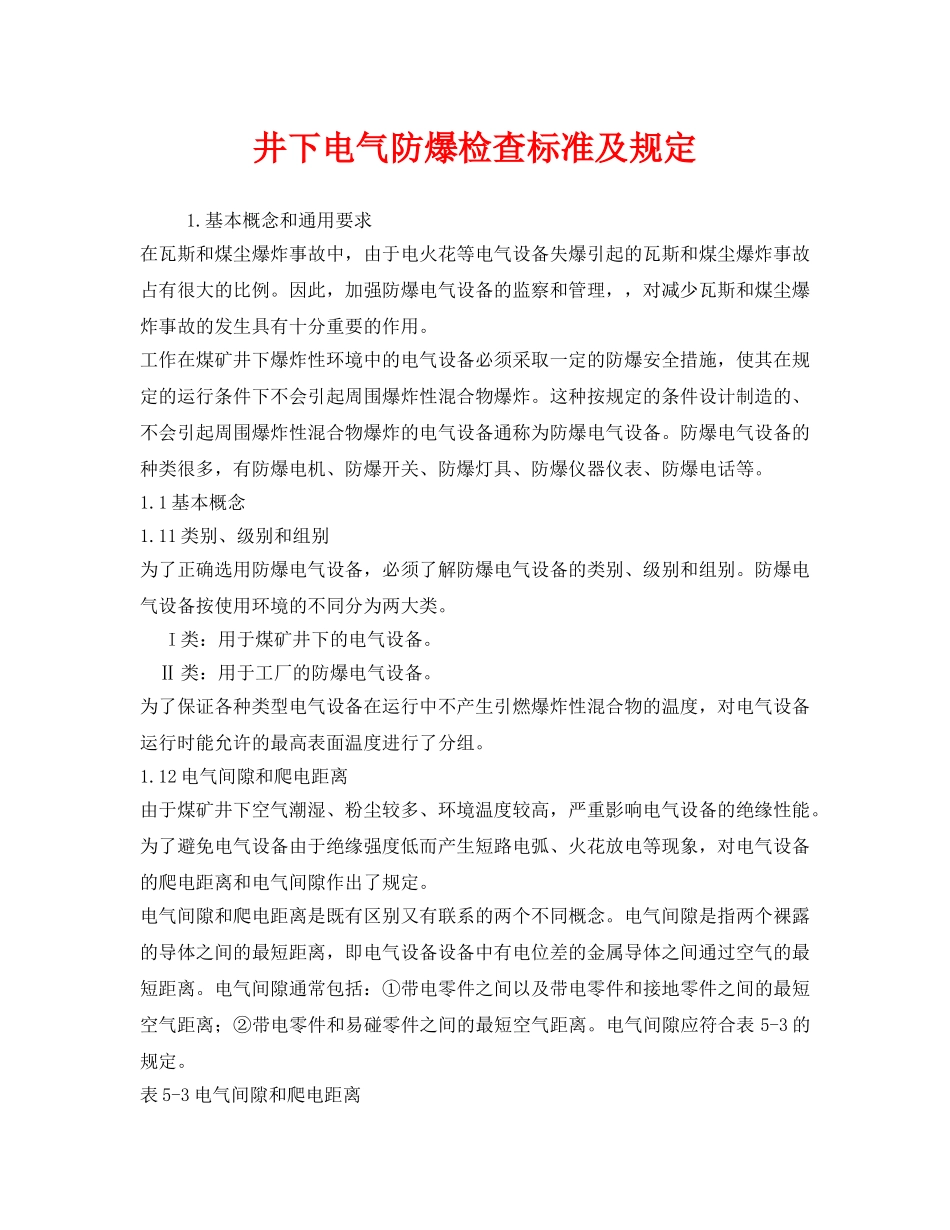

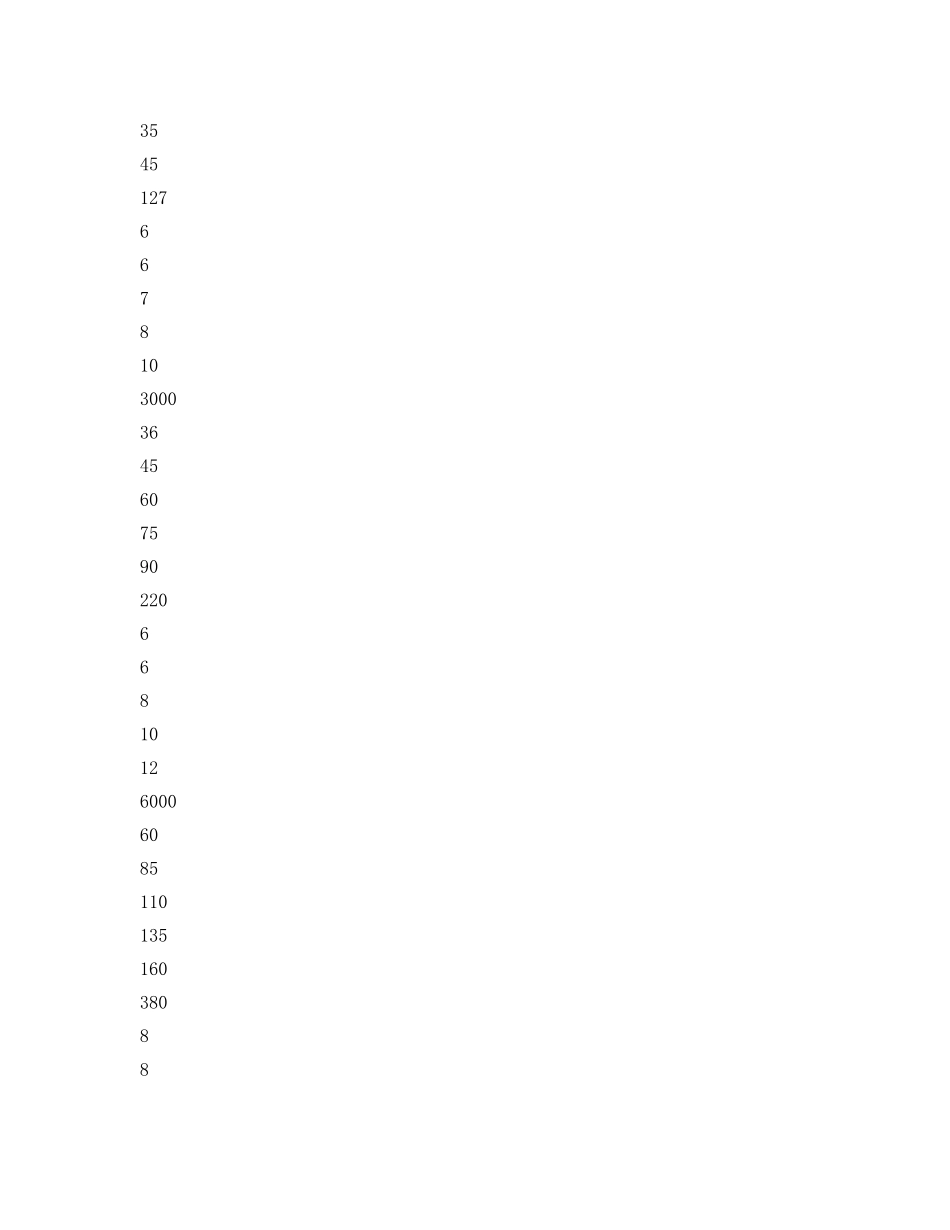

井下电气防爆检查标准及规定1.基本概念和通用要求在瓦斯和煤尘爆炸事故中，由于电火花等电气设备失爆引起的瓦斯和煤尘爆炸事故占有很大的比例。因此，加强防爆电气设备的监察和管理，，对减少瓦斯和煤尘爆炸事故的发生具有十分重要的作用。工作在煤矿井下爆炸性环境中的电气设备必须采取一定的防爆安全措施，使其在规定的运行条件下不会引起周围爆炸性混合物爆炸。这种按规定的条件设计制造的、不会引起周围爆炸性混合物爆炸的电气设备通称为防爆电气设备。防爆电气设备的种类很多，有防爆电机、防爆开关、防爆灯具、防爆仪器仪表、防爆电话等。1.1基本概念1.11类别、级别和组别为了正确选用防爆电气设备，必须了解防爆电气设备的类别、级别和组别。防爆电气设备按使用环境的不同分为两大类。I类：用于煤矿井下的电气设备。Ⅱ类：用于工厂的防爆电气设备。为了保证各种类型电气设备在运行中不产生引燃爆炸性混合物的温度，对电气设备运行时能允许的最高表面温度进行了分组。1.12电气间隙和爬电距离由于煤矿井下空气潮湿、粉尘较多、环境温度较高，严重影响电气设备的绝缘性能。为了避免电气设备由于绝缘强度低而产生短路电弧、火花放电等现象，对电气设备的爬电距离和电气间隙作出了规定。电气间隙和爬电距离是既有区别又有联系的两个不同概念。电气间隙是指两个裸露的导体之间的最短距离，即电气设备设备中有电位差的金属导体之间通过空气的最短距离。电气间隙通常包括：①带电零件之间以及带电零件和接地零件之间的最短空气距离；②带电零件和易碰零件之间的最短空气距离。电气间隙应符合表5-3的规定。表5-3电气间隙和爬电距离额定电压/V最小电气间隙/mm最小爬电距离/mmabcD36444446601012162025606666611401824283545127667810300036456075902206681012600060851101351603808810121510000100125150180240只有满足电气间隙的要求，裸露导体之间和它们对地之间才不会发生击穿放电，才能保证电气设备的安全运行。1.13防护等级电气设备应具有坚固的外壳，外壳应具有一定的防护能力，达到一定的防护等级标准。防护等级就是防外物和防水能力。防外物是指防止外部固体进入设备内部和防止人体触及设备内的带电或运动部分的性能，简称防外物。防水是防止外部水份进入设备内部，对设备产生有害影响的防护性能，简称防水。防护等级用字母IP连同两数字来标志。例如，IP43中的IP是外壳防护等级标志，第一位数字4表示防外物4级，第二位数字3表示防水3级。数字越大表示等级越高，要求越严格。防外物共7级，防水共分9级。外壳防护等级标准见表5-5。外壳的防护等级防护等级防外物能力分级防水能力分级简称说明简称说明0无防护没有专门的保护无防护没有专门的保护1防护大于50mm的固体能防止直径大于50mm的固体异物进入壳内防滴垂直的滴水应不能直接进入产品内部2防护大于12mm的固体能防止直径大于12mm的固体异物进入壳内15°防滴和铅垂线成15°角范围内有淋不应不能直接进入产品内部3防护大于2.5mm的固体能防止直径大于2.5mm的固体异物进入壳内防淋水和铅垂线成60°角范围内有淋不应不能直接进入产品内部4防护大于1mm的固体能防止直径大于1mm的固体异物进入壳内防溅任何方向的溅水对产品应无有害的影响5防尘能防止影响产品正常运行的灰尘进入壳内防喷水任何方向的喷水对产品应无有害的影响6尘密完全防止灰尘进入壳内防海浪或强力喷水猛烈的海浪或强力喷水对产品应无有害影响7浸水产品在规定的压力和时间下浸在水中，进入量应无有害的影响8潜水产品在规定的压力和时间下浸在水中，进入量应无有害的影响2.通用要求不同类型的防爆电气设备具有不同的特性，这就需要对它们作出专用的规定。但作为防爆电气设备，它们又有共同的特性，这就是对防爆电气设备的通用要求。无论何种类型的电气设备都必须在符合通用要求和专用规定的情况下，才能保证防爆性能。通用要求主要包括：防爆电气设备使用的环境温度对外壳、紧固件、连锁装置、绝缘套管、接线盒、连接件、引入装置及接地的要求等。现将有关要求介绍如下：⑴防爆电气设备使用的环境温度为-20℃～40℃，环境气压为（0.8～1.1）×105Pa。⑵防爆电气设备如...
