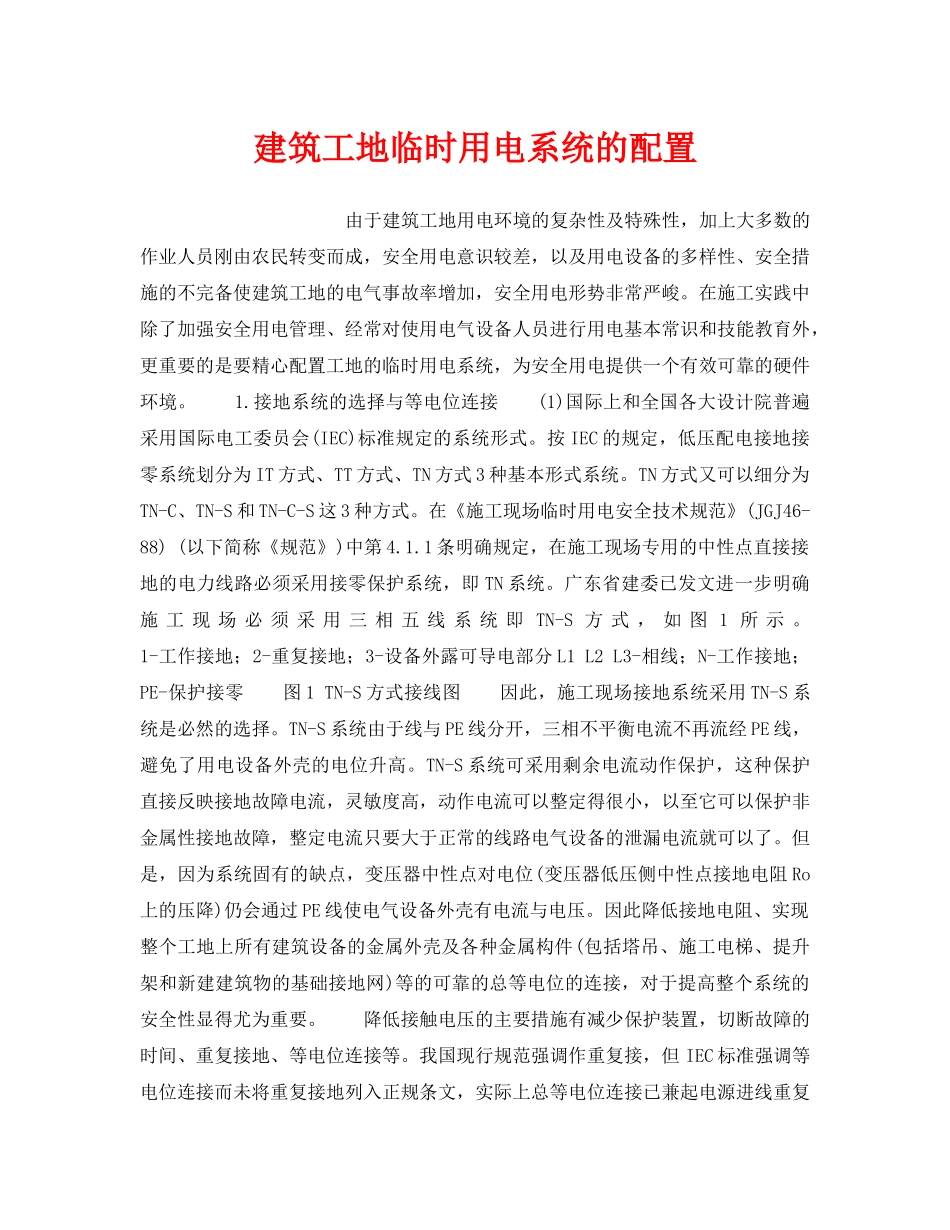

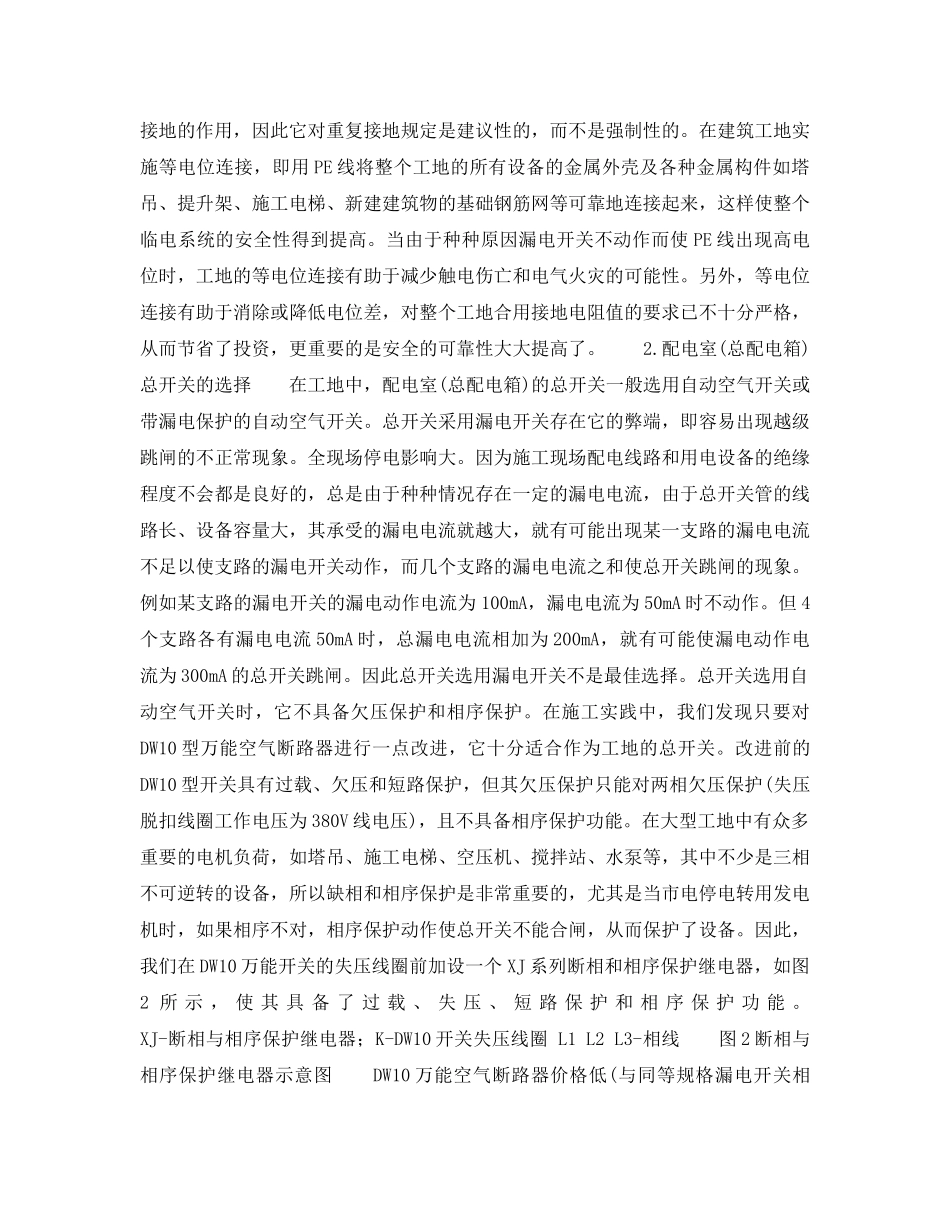

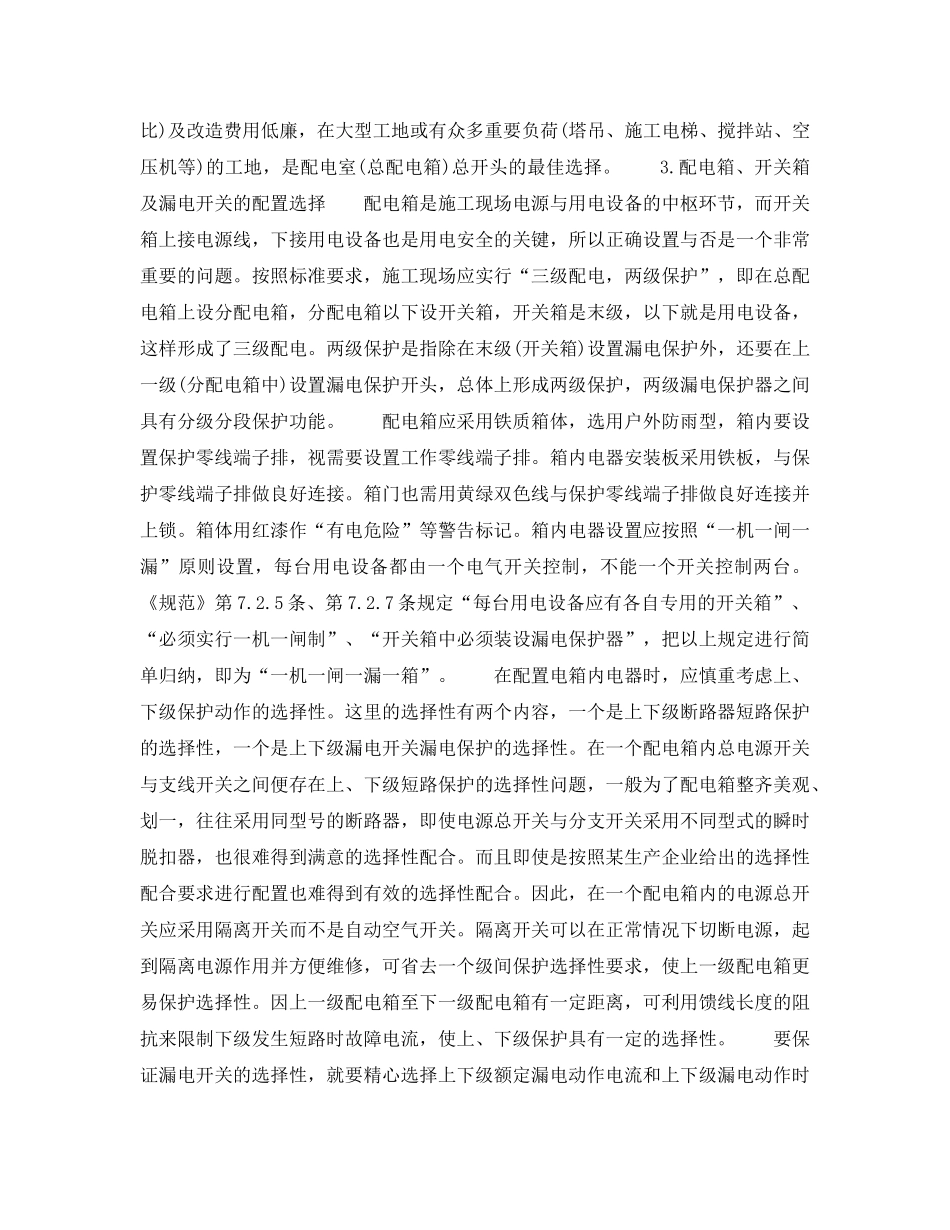

建筑工地临时用电系统的配置由于建筑工地用电环境的复杂性及特殊性，加上大多数的作业人员刚由农民转变而成，安全用电意识较差，以及用电设备的多样性、安全措施的不完备使建筑工地的电气事故率增加，安全用电形势非常严峻。在施工实践中除了加强安全用电管理、经常对使用电气设备人员进行用电基本常识和技能教育外，更重要的是要精心配置工地的临时用电系统，为安全用电提供一个有效可靠的硬件环境。1.接地系统的选择与等电位连接(1)国际上和全国各大设计院普遍采用国际电工委员会(IEC)标准规定的系统形式。按IEC的规定，低压配电接地接零系统划分为IT方式、TT方式、TN方式3种基本形式系统。TN方式又可以细分为TN-C、TN-S和TN-C-S这3种方式。在《施工现场临时用电安全技术规范》(JGJ46-88)(以下简称《规范》)中第4.1.1条明确规定，在施工现场专用的中性点直接接地的电力线路必须采用接零保护系统，即TN系统。广东省建委已发文进一步明确施工现场必须采用三相五线系统即TN-S方式，如图1所示。1-工作接地；2-重复接地；3-设备外露可导电部分L1L2L3-相线；N-工作接地；PE-保护接零图1TN-S方式接线图因此，施工现场接地系统采用TN-S系统是必然的选择。TN-S系统由于线与PE线分开，三相不平衡电流不再流经PE线，避免了用电设备外壳的电位升高。TN-S系统可采用剩余电流动作保护，这种保护直接反映接地故障电流，灵敏度高，动作电流可以整定得很小，以至它可以保护非金属性接地故障，整定电流只要大于正常的线路电气设备的泄漏电流就可以了。但是，因为系统固有的缺点，变压器中性点对电位(变压器低压侧中性点接地电阻Ro上的压降)仍会通过PE线使电气设备外壳有电流与电压。因此降低接地电阻、实现整个工地上所有建筑设备的金属外壳及各种金属构件(包括塔吊、施工电梯、提升架和新建建筑物的基础接地网)等的可靠的总等电位的连接，对于提高整个系统的安全性显得尤为重要。降低接触电压的主要措施有减少保护装置，切断故障的时间、重复接地、等电位连接等。我国现行规范强调作重复接，但IEC标准强调等电位连接而未将重复接地列入正规条文，实际上总等电位连接已兼起电源进线重复接地的作用，因此它对重复接地规定是建议性的，而不是强制性的。在建筑工地实施等电位连接，即用PE线将整个工地的所有设备的金属外壳及各种金属构件如塔吊、提升架、施工电梯、新建建筑物的基础钢筋网等可靠地连接起来，这样使整个临电系统的安全性得到提高。当由于种种原因漏电开关不动作而使PE线出现高电位时，工地的等电位连接有助于减少触电伤亡和电气火灾的可能性。另外，等电位连接有助于消除或降低电位差，对整个工地合用接地电阻值的要求已不十分严格，从而节省了投资，更重要的是安全的可靠性大大提高了。2.配电室(总配电箱)总开关的选择在工地中，配电室(总配电箱)的总开关一般选用自动空气开关或带漏电保护的自动空气开关。总开关采用漏电开关存在它的弊端，即容易出现越级跳闸的不正常现象。全现场停电影响大。因为施工现场配电线路和用电设备的绝缘程度不会都是良好的，总是由于种种情况存在一定的漏电电流，由于总开关管的线路长、设备容量大，其承受的漏电电流就越大，就有可能出现某一支路的漏电电流不足以使支路的漏电开关动作，而几个支路的漏电电流之和使总开关跳闸的现象。例如某支路的漏电开关的漏电动作电流为100mA，漏电电流为50mA时不动作。但4个支路各有漏电电流50mA时，总漏电电流相加为200mA，就有可能使漏电动作电流为300mA的总开关跳闸。因此总开关选用漏电开关不是最佳选择。总开关选用自动空气开关时，它不具备欠压保护和相序保护。在施工实践中，我们发现只要对DW10型万能空气断路器进行一点改进，它十分适合作为工地的总开关。改进前的DW10型开关具有过载、欠压和短路保护，但其欠压保护只能对两相欠压保护(失压脱扣线圈工作电压为380V线电压)，且不具备相序保护功能。在大型工地中有众多重要的电机负荷，如塔吊、施工电梯、空压机、搅拌站、水泵等，其中不少是三相不可逆转的设备，所以缺相和相序保护是非常重要的，尤其是当市电停电转用发电机时，如果相序不对，相序保护动作...
