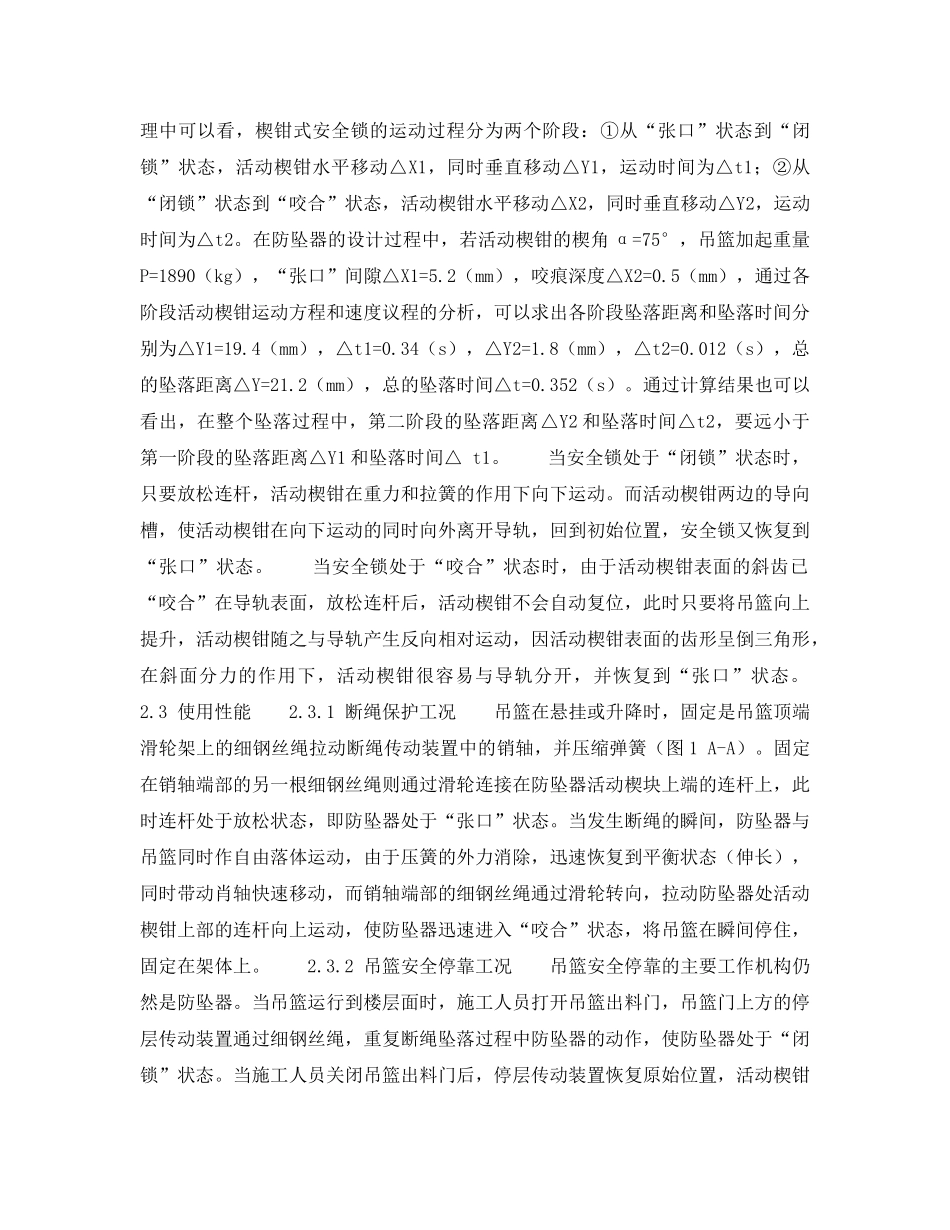

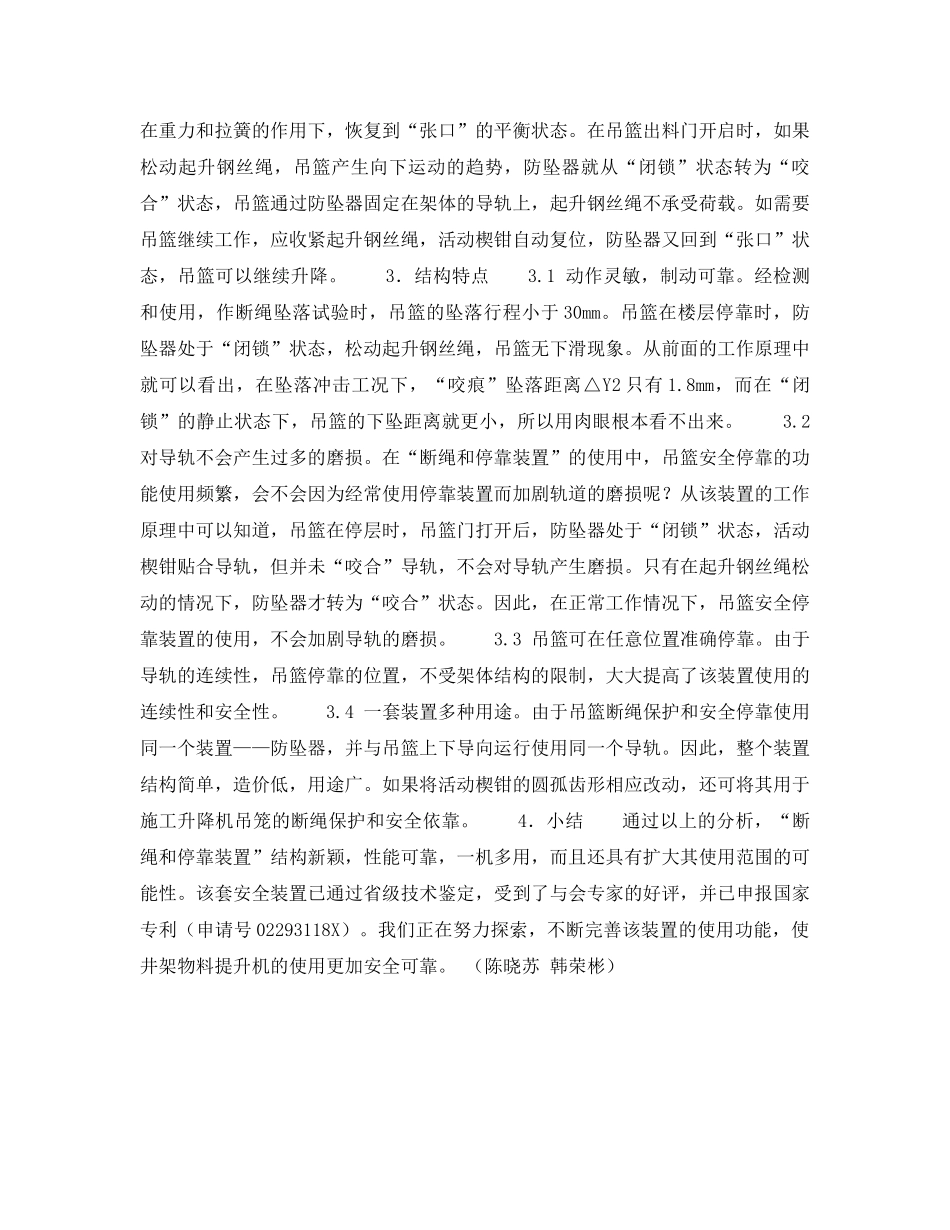

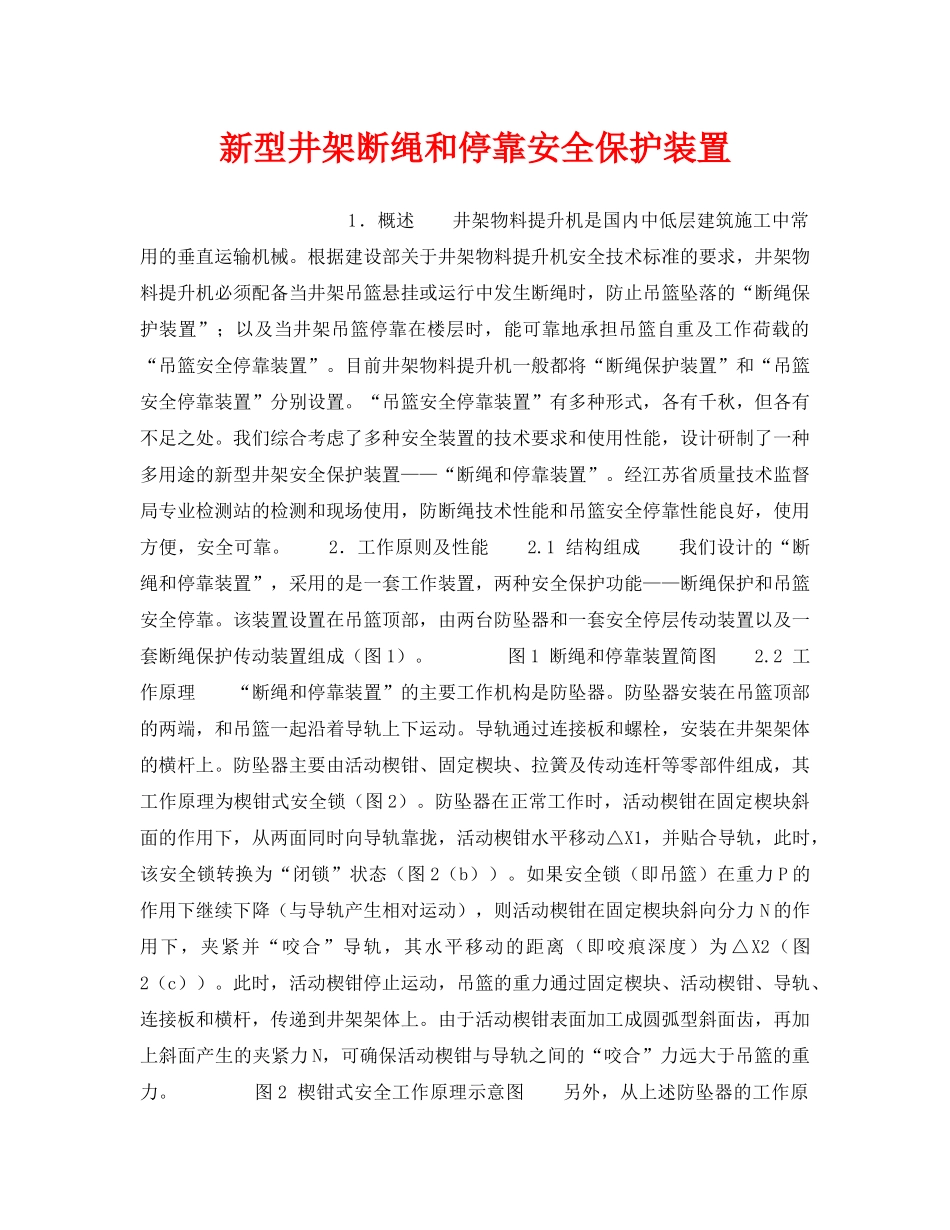

新型井架断绳和停靠安全保护装置1．概述井架物料提升机是国内中低层建筑施工中常用的垂直运输机械。根据建设部关于井架物料提升机安全技术标准的要求，井架物料提升机必须配备当井架吊篮悬挂或运行中发生断绳时，防止吊篮坠落的“断绳保护装置”；以及当井架吊篮停靠在楼层时，能可靠地承担吊篮自重及工作荷载的“吊篮安全停靠装置”。目前井架物料提升机一般都将“断绳保护装置”和“吊篮安全停靠装置”分别设置。“吊篮安全停靠装置”有多种形式，各有千秋，但各有不足之处。我们综合考虑了多种安全装置的技术要求和使用性能，设计研制了一种多用途的新型井架安全保护装置——“断绳和停靠装置”。经江苏省质量技术监督局专业检测站的检测和现场使用，防断绳技术性能和吊篮安全停靠性能良好，使用方便，安全可靠。2．工作原则及性能2.1结构组成我们设计的“断绳和停靠装置”，采用的是一套工作装置，两种安全保护功能——断绳保护和吊篮安全停靠。该装置设置在吊篮顶部，由两台防坠器和一套安全停层传动装置以及一套断绳保护传动装置组成（图1）。图1断绳和停靠装置简图2.2工作原理“断绳和停靠装置”的主要工作机构是防坠器。防坠器安装在吊篮顶部的两端，和吊篮一起沿着导轨上下运动。导轨通过连接板和螺栓，安装在井架架体的横杆上。防坠器主要由活动楔钳、固定楔块、拉簧及传动连杆等零部件组成，其工作原理为楔钳式安全锁（图2）。防坠器在正常工作时，活动楔钳在固定楔块斜面的作用下，从两面同时向导轨靠拢，活动楔钳水平移动△X1，并贴合导轨，此时，该安全锁转换为“闭锁”状态（图2（b））。如果安全锁（即吊篮）在重力P的作用下继续下降（与导轨产生相对运动），则活动楔钳在固定楔块斜向分力N的作用下，夹紧并“咬合”导轨，其水平移动的距离（即咬痕深度）为△X2（图2（c））。此时，活动楔钳停止运动，吊篮的重力通过固定楔块、活动楔钳、导轨、连接板和横杆，传递到井架架体上。由于活动楔钳表面加工成圆弧型斜面齿，再加上斜面产生的夹紧力N，可确保活动楔钳与导轨之间的“咬合”力远大于吊篮的重力。图2楔钳式安全工作原理示意图另外，从上述防坠器的工作原理中可以看，楔钳式安全锁的运动过程分为两个阶段：①从“张口”状态到“闭锁”状态，活动楔钳水平移动△X1，同时垂直移动△Y1，运动时间为△t1；②从“闭锁”状态到“咬合”状态，活动楔钳水平移动△X2，同时垂直移动△Y2，运动时间为△t2。在防坠器的设计过程中，若活动楔钳的楔角α=75°，吊篮加起重量P=1890（kg），“张口”间隙△X1=5.2（mm），咬痕深度△X2=0.5（mm），通过各阶段活动楔钳运动方程和速度议程的分析，可以求出各阶段坠落距离和坠落时间分别为△Y1=19.4（mm），△t1=0.34（s），△Y2=1.8（mm），△t2=0.012（s），总的坠落距离△Y=21.2（mm），总的坠落时间△t=0.352（s）。通过计算结果也可以看出，在整个坠落过程中，第二阶段的坠落距离△Y2和坠落时间△t2，要远小于第一阶段的坠落距离△Y1和坠落时间△t1。当安全锁处于“闭锁”状态时，只要放松连杆，活动楔钳在重力和拉簧的作用下向下运动。而活动楔钳两边的导向槽，使活动楔钳在向下运动的同时向外离开导轨，回到初始位置，安全锁又恢复到“张口”状态。当安全锁处于“咬合”状态时，由于活动楔钳表面的斜齿已“咬合”在导轨表面，放松连杆后，活动楔钳不会自动复位，此时只要将吊篮向上提升，活动楔钳随之与导轨产生反向相对运动，因活动楔钳表面的齿形呈倒三角形，在斜面分力的作用下，活动楔钳很容易与导轨分开，并恢复到“张口”状态。2.3使用性能2.3.1断绳保护工况吊篮在悬挂或升降时，固定是吊篮顶端滑轮架上的细钢丝绳拉动断绳传动装置中的销轴，并压缩弹簧（图1A-A）。固定在销轴端部的另一根细钢丝绳则通过滑轮连接在防坠器活动楔块上端的连杆上，此时连杆处于放松状态，即防坠器处于“张口”状态。当发生断绳的瞬间，防坠器与吊篮同时作自由落体运动，由于压簧的外力消除，迅速恢复到平衡状态（伸长），同时带动肖轴快速移动，而销轴端部的细钢丝绳通过滑轮转向，拉动防坠器处活动楔钳上部的连杆向上运动，使防坠器迅...
