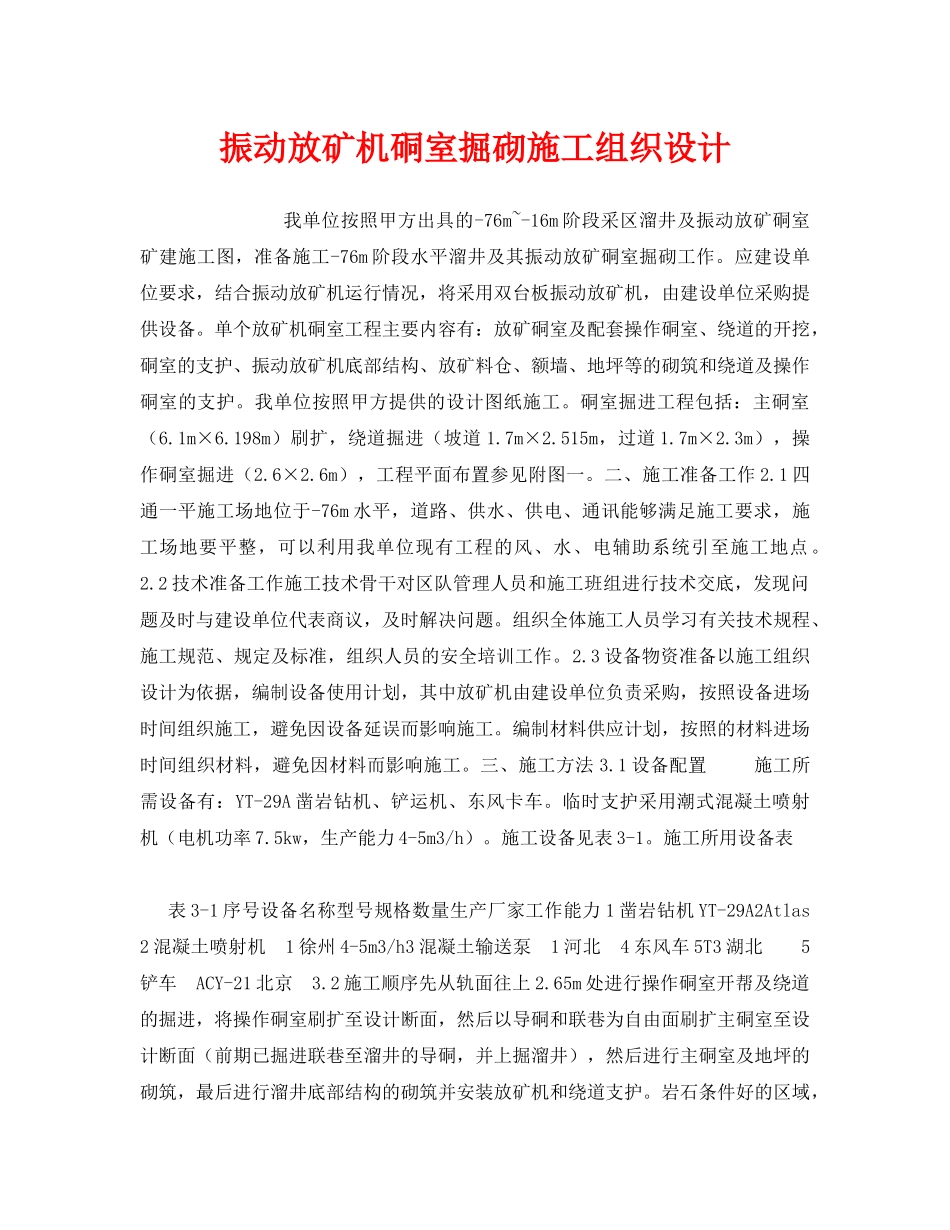

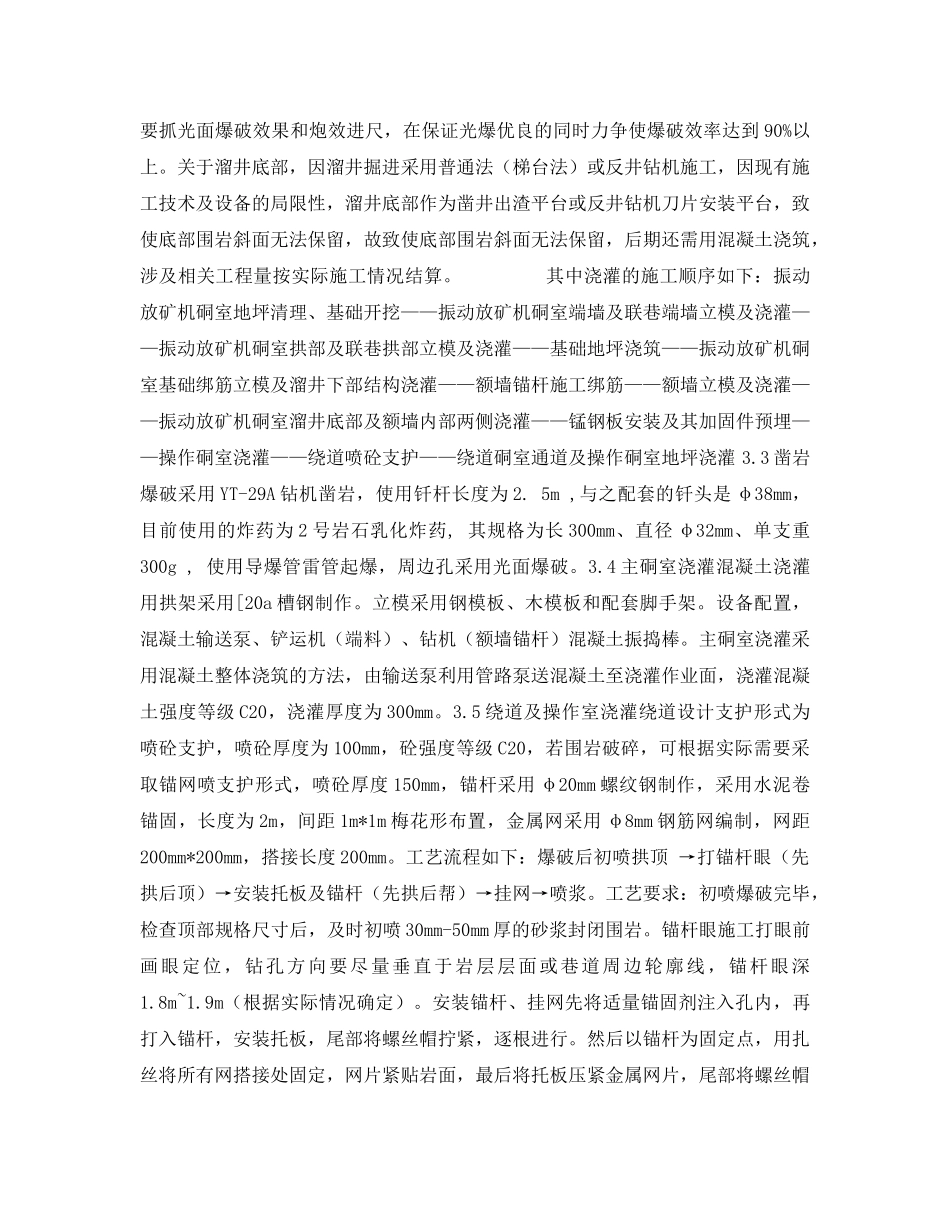

振动放矿机硐室掘砌施工组织设计我单位按照甲方出具的-76m~-16m阶段采区溜井及振动放矿硐室矿建施工图，准备施工-76m阶段水平溜井及其振动放矿硐室掘砌工作。应建设单位要求，结合振动放矿机运行情况，将采用双台板振动放矿机，由建设单位采购提供设备。单个放矿机硐室工程主要内容有：放矿硐室及配套操作硐室、绕道的开挖，硐室的支护、振动放矿机底部结构、放矿料仓、额墙、地坪等的砌筑和绕道及操作硐室的支护。我单位按照甲方提供的设计图纸施工。硐室掘进工程包括：主硐室（6.1m×6.198m）刷扩，绕道掘进（坡道1.7m×2.515m，过道1.7m×2.3m），操作硐室掘进（2.6×2.6m），工程平面布置参见附图一。二、施工准备工作2.1四通一平施工场地位于-76m水平，道路、供水、供电、通讯能够满足施工要求，施工场地要平整，可以利用我单位现有工程的风、水、电辅助系统引至施工地点。2.2技术准备工作施工技术骨干对区队管理人员和施工班组进行技术交底，发现问题及时与建设单位代表商议，及时解决问题。组织全体施工人员学习有关技术规程、施工规范、规定及标准，组织人员的安全培训工作。2.3设备物资准备以施工组织设计为依据，编制设备使用计划，其中放矿机由建设单位负责采购，按照设备进场时间组织施工，避免因设备延误而影响施工。编制材料供应计划，按照的材料进场时间组织材料，避免因材料而影响施工。三、施工方法3.1设备配置施工所需设备有：YT-29A凿岩钻机、铲运机、东风卡车。临时支护采用潮式混凝土喷射机（电机功率7.5kw，生产能力4-5m3/h）。施工设备见表3-1。施工所用设备表表3-1序号设备名称型号规格数量生产厂家工作能力1凿岩钻机YT-29A2Atlas2混凝土喷射机1徐州4-5m3/h3混凝土输送泵1河北4东风车5T3湖北5铲车ACY-21北京3.2施工顺序先从轨面往上2.65m处进行操作硐室开帮及绕道的掘进，将操作硐室刷扩至设计断面，然后以导硐和联巷为自由面刷扩主硐室至设计断面（前期已掘进联巷至溜井的导硐，并上掘溜井），然后进行主硐室及地坪的砌筑，最后进行溜井底部结构的砌筑并安装放矿机和绕道支护。岩石条件好的区域，要抓光面爆破效果和炮效进尺，在保证光爆优良的同时力争使爆破效率达到90%以上。关于溜井底部，因溜井掘进采用普通法（梯台法）或反井钻机施工，因现有施工技术及设备的局限性，溜井底部作为凿井出渣平台或反井钻机刀片安装平台，致使底部围岩斜面无法保留，故致使底部围岩斜面无法保留，后期还需用混凝土浇筑，涉及相关工程量按实际施工情况结算。其中浇灌的施工顺序如下：振动放矿机硐室地坪清理、基础开挖——振动放矿机硐室端墙及联巷端墙立模及浇灌——振动放矿机硐室拱部及联巷拱部立模及浇灌——基础地坪浇筑——振动放矿机硐室基础绑筋立模及溜井下部结构浇灌——额墙锚杆施工绑筋——额墙立模及浇灌——振动放矿机硐室溜井底部及额墙内部两侧浇灌——锰钢板安装及其加固件预埋——操作硐室浇灌——绕道喷砼支护——绕道硐室通道及操作硐室地坪浇灌3.3凿岩爆破采用YT-29A钻机凿岩，使用钎杆长度为2.5m,与之配套的钎头是φ38mm，目前使用的炸药为2号岩石乳化炸药,其规格为长300mm、直径φ32mm、单支重300g,使用导爆管雷管起爆，周边孔采用光面爆破。3.4主硐室浇灌混凝土浇灌用拱架采用[20a槽钢制作。立模采用钢模板、木模板和配套脚手架。设备配置，混凝土输送泵、铲运机（端料）、钻机（额墙锚杆）混凝土振捣棒。主硐室浇灌采用混凝土整体浇筑的方法，由输送泵利用管路泵送混凝土至浇灌作业面，浇灌混凝土强度等级C20，浇灌厚度为300mm。3.5绕道及操作室浇灌绕道设计支护形式为喷砼支护，喷砼厚度为100mm，砼强度等级C20，若围岩破碎，可根据实际需要采取锚网喷支护形式，喷砼厚度150mm，锚杆采用φ20mm螺纹钢制作，采用水泥卷锚固，长度为2m，间距1m*1m梅花形布置，金属网采用φ8mm钢筋网编制，网距200mm*200mm，搭接长度200mm。工艺流程如下：爆破后初喷拱顶→打锚杆眼（先拱后顶）→安装托板及锚杆（先拱后帮）→挂网→喷浆。工艺要求：初喷爆破完毕，检查顶部规格尺寸后，及时初喷30mm-50mm厚的砂浆封闭围岩。锚杆眼施工打眼前画眼定位，钻孔方向...
