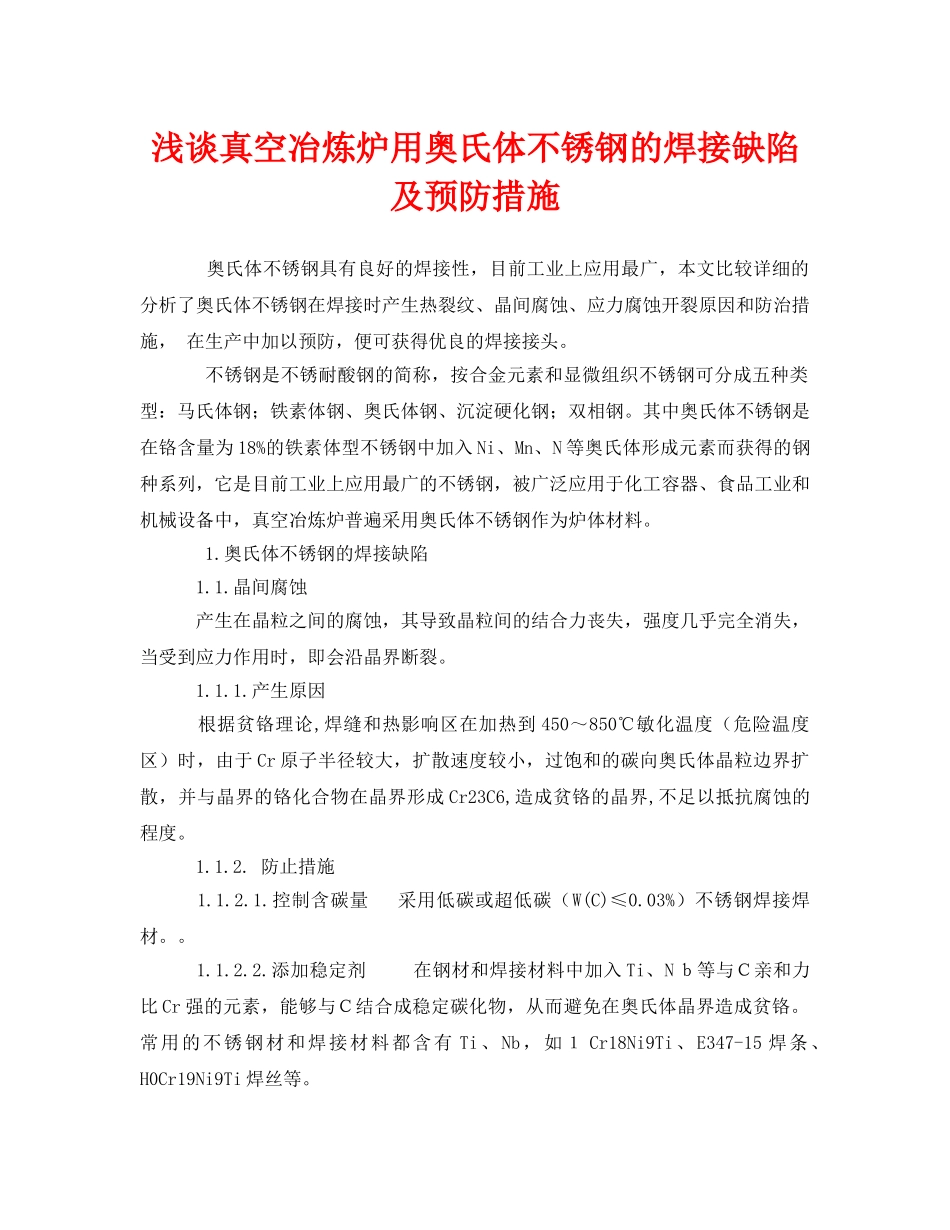

浅谈真空冶炼炉用奥氏体不锈钢的焊接缺陷及预防措施奥氏体不锈钢具有良好的焊接性，目前工业上应用最广，本文比较详细的分析了奥氏体不锈钢在焊接时产生热裂纹、晶间腐蚀、应力腐蚀开裂原因和防治措施，在生产中加以预防，便可获得优良的焊接接头。不锈钢是不锈耐酸钢的简称，按合金元素和显微组织不锈钢可分成五种类型：马氏体钢；铁素体钢、奥氏体钢、沉淀硬化钢；双相钢。其中奥氏体不锈钢是在铬含量为18%的铁素体型不锈钢中加入Ni、Mn、N等奥氏体形成元素而获得的钢种系列，它是目前工业上应用最广的不锈钢，被广泛应用于化工容器、食品工业和机械设备中，真空冶炼炉普遍采用奥氏体不锈钢作为炉体材料。1.奥氏体不锈钢的焊接缺陷1.1.晶间腐蚀产生在晶粒之间的腐蚀，其导致晶粒间的结合力丧失，强度几乎完全消失，当受到应力作用时，即会沿晶界断裂。1.1.1.产生原因根据贫铬理论,焊缝和热影响区在加热到450～850℃敏化温度（危险温度区）时，由于Cr原子半径较大，扩散速度较小，过饱和的碳向奥氏体晶粒边界扩散，并与晶界的铬化合物在晶界形成Cr23C6,造成贫铬的晶界,不足以抵抗腐蚀的程度。1.1.2.防止措施1.1.2.1.控制含碳量采用低碳或超低碳（W(C)≤0.03%）不锈钢焊接焊材。。1.1.2.2.添加稳定剂在钢材和焊接材料中加入Ti、Nｂ等与Ｃ亲和力比Cr强的元素，能够与Ｃ结合成稳定碳化物，从而避免在奥氏体晶界造成贫铬。常用的不锈钢材和焊接材料都含有Ti、Nb，如１Cr18Ni9Ti、E347-15焊条、H0Cr19Ni9Ti焊丝等。1.1.2.3.采用双向组织由焊丝或焊条向焊缝中熔入一定量的铁素体形成元素,如Cr、Si、AL、MO等，以使焊缝形成为奥氏体+铁素体的双相组织，因为Cr在铁素体内扩散速度比在奥氏体中快，因此Cr在铁素体内较快的向晶界扩散，减轻了奥氏体晶界的贫铬现象。一般控制焊缝金属中铁素体含量为5%～10%，如铁素体过多，会使焊缝变脆。1.1.2.4.快速冷却因为奥氏体不锈钢不会产生淬硬现象，所以在焊接过程中，可以设法增加焊接接头的冷却速度，如焊件下面用铜垫板或直接浇水冷却。在焊接工艺上，可以采用小电流、大焊速、短弧、多道焊等措施，缩短焊接接头在危险温度区停留的时间，以免形成贫铬区。1.1.2.5.进行固溶处理或均匀化热处理焊后把焊接接头加热到1050～1100℃，使碳化物又重新溶解到奥氏体中，然后迅速冷却，形成稳定的单相奥氏体组织。另外，也可以进行850～900℃保温2h的均匀化热处理，此时奥氏体晶粒内部的Cr扩散到晶界，晶界处Cr量又重新达到了大于12%，这样就不会产生晶间腐蚀了。1.2.热裂纹奥氏体不锈钢在焊接时热裂纹是比较容易产生的缺陷，包括焊缝的纵向和横向裂纹、火口裂纹、打底焊的根部裂纹和多层焊的层间裂纹等，特别是含镍量较高的奥氏体不锈钢更容易产生。1.2.1.产生原因1.2.1.1.奥氏体不锈钢的液、固相线的区间较大，结晶时间较长，且单相奥氏体结晶方向性强，所以杂质偏析比较严重。1.2.1.2.导热系数小，线膨胀系数大，焊接时会产生较大的焊接内应力（一般是焊缝和热影响区受拉应力）。1.2.1.3.奥氏体不锈钢中的成分如C、S、P、Ni等，会在熔池中形成低熔点共晶。例如，S与Ni形成的Ni3S2熔点为645℃,而Ni-Ni3S2共晶体的熔点只有625℃。1.2.2.防止措施1.2.2.1.采用双相组织的焊缝尽量使焊缝金属呈奥氏体和铁素体双相组织,铁素体的含量控制在3～5%以下，可扰乱奥氏体柱状晶的方向，细化晶粒。并且铁素体可以比奥氏体溶解更多的杂质，从而减少了低熔点共晶物在奥氏体晶界的偏析。1.2.2.2.焊接工艺措施在焊接工艺上尽量选用碱性药皮的优质焊条、采用小线能量，小电流、快速不摆动焊,收尾时尽量填满弧坑及采用氩弧焊打底等，可减小焊接应力和弧坑裂。1.2.2.3.控制化学成分严格限制焊缝中S、P等杂质含量，以减少低熔点共晶。1.3.应力腐蚀开裂金属在应力和腐蚀性介质共同作用下，发生的腐蚀破坏。应力腐蚀最大特点之一是腐蚀介质与材料的组合上有选择性。容易引起奥氏体不锈钢应力腐蚀主要是盐酸和氯化物含有氯离子的介质，还有硫酸、硝酸、氢氧化物（碱）、海水、水蒸气、H2S水溶液、浓NaHCO3+NH3+NaCl水溶液等介质等。1.3.1.产生原因应力腐蚀开裂是焊接接头在特定腐...
