《安全技术》之炼钢电弧炉的节电增产的有效措施 VIP免费

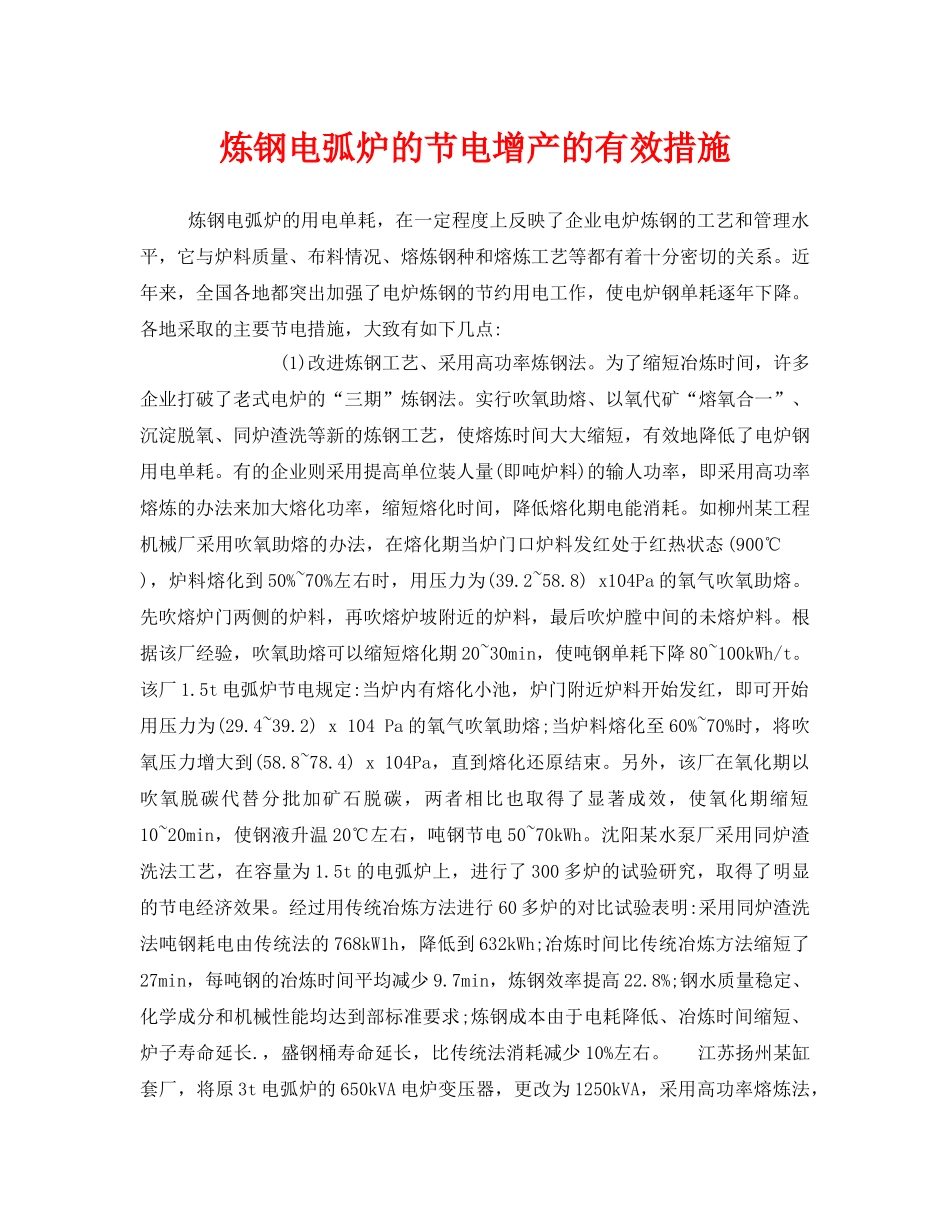

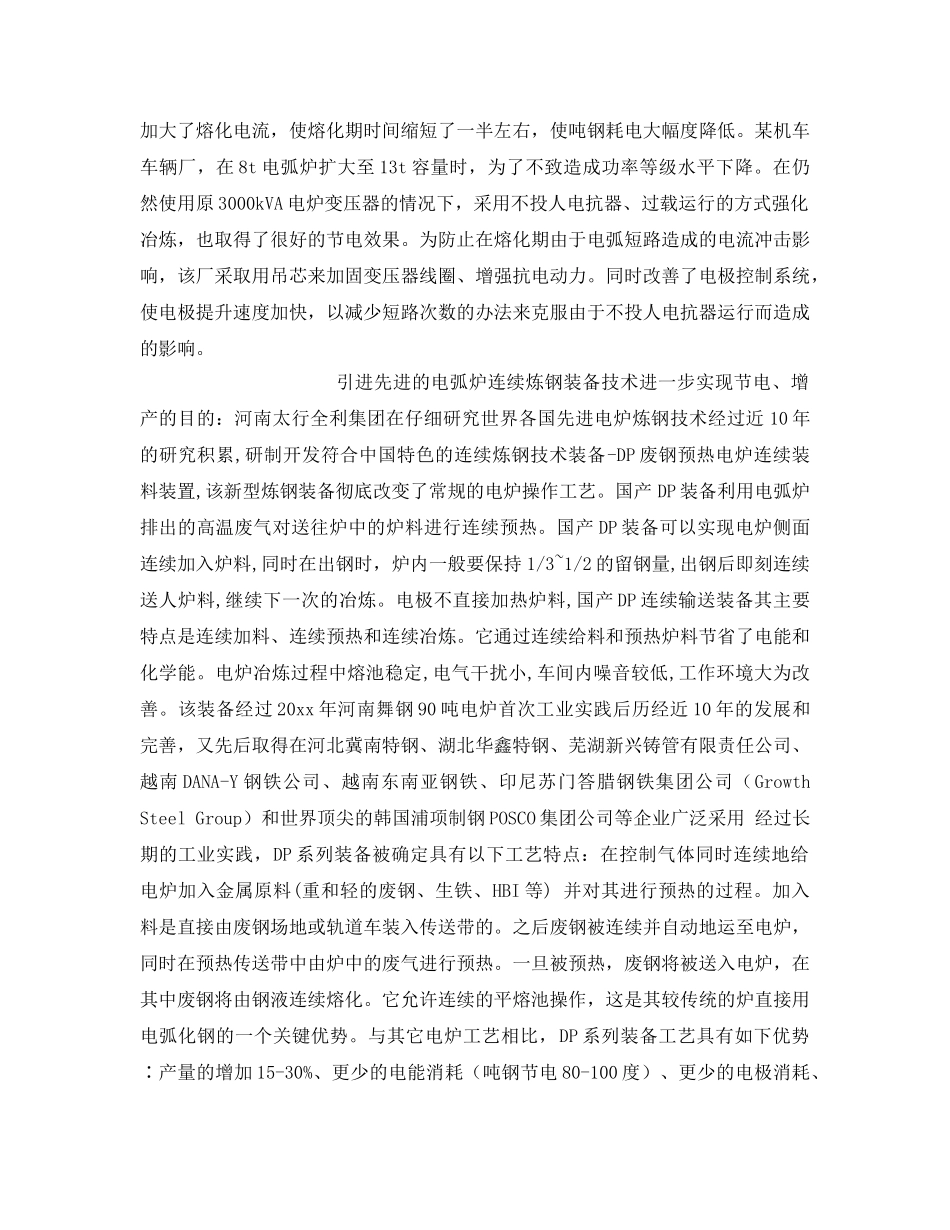

炼钢电弧炉的节电增产的有效措施炼钢电弧炉的用电单耗，在一定程度上反映了企业电炉炼钢的工艺和管理水平，它与炉料质量、布料情况、熔炼钢种和熔炼工艺等都有着十分密切的关系。近年来，全国各地都突出加强了电炉炼钢的节约用电工作，使电炉钢单耗逐年下降。各地采取的主要节电措施，大致有如下几点:(1)改进炼钢工艺、采用高功率炼钢法。为了缩短冶炼时间，许多企业打破了老式电炉的“三期”炼钢法。实行吹氧助熔、以氧代矿“熔氧合一”、沉淀脱氧、同炉渣洗等新的炼钢工艺，使熔炼时间大大缩短，有效地降低了电炉钢用电单耗。有的企业则采用提高单位装人量(即吨炉料)的输人功率，即采用高功率熔炼的办法来加大熔化功率，缩短熔化时间，降低熔化期电能消耗。如柳州某工程机械厂采用吹氧助熔的办法，在熔化期当炉门口炉料发红处于红热状态(900℃)，炉料熔化到50%~70%左右时，用压力为(39.2~58.8)x104Pa的氧气吹氧助熔。先吹熔炉门两侧的炉料，再吹熔炉坡附近的炉料，最后吹炉膛中间的未熔炉料。根据该厂经验，吹氧助熔可以缩短熔化期20~30min，使吨钢单耗下降80~100kWh/t。该厂1.5t电弧炉节电规定:当炉内有熔化小池，炉门附近炉料开始发红，即可开始用压力为(29.4~39.2)x104Pa的氧气吹氧助熔;当炉料熔化至60%~70%时，将吹氧压力增大到(58.8~78.4)x104Pa，直到熔化还原结束。另外，该厂在氧化期以吹氧脱碳代替分批加矿石脱碳，两者相比也取得了显著成效，使氧化期缩短10~20min，使钢液升温20℃左右，吨钢节电50~70kWh。沈阳某水泵厂采用同炉渣洗法工艺，在容量为1.5t的电弧炉上，进行了300多炉的试验研究，取得了明显的节电经济效果。经过用传统冶炼方法进行60多炉的对比试验表明:采用同炉渣洗法吨钢耗电由传统法的768kW1h，降低到632kWh;冶炼时间比传统冶炼方法缩短了27min，每吨钢的冶炼时间平均减少9.7min，炼钢效率提高22.8%;钢水质量稳定、化学成分和机械性能均达到部标准要求;炼钢成本由于电耗降低、冶炼时间缩短、炉子寿命延长.，盛钢桶寿命延长，比传统法消耗减少10%左右。江苏扬州某缸套厂，将原3t电弧炉的650kVA电炉变压器，更改为1250kVA，采用高功率熔炼法，加大了熔化电流，使熔化期时间缩短了一半左右，使吨钢耗电大幅度降低。某机车车辆厂，在8t电弧炉扩大至13t容量时，为了不致造成功率等级水平下降。在仍然使用原3000kVA电炉变压器的情况下，采用不投人电抗器、过载运行的方式强化冶炼，也取得了很好的节电效果。为防止在熔化期由于电弧短路造成的电流冲击影响，该厂采取用吊芯来加固变压器线圈、增强抗电动力。同时改善了电极控制系统，使电极提升速度加快，以减少短路次数的办法来克服由于不投人电抗器运行而造成的影响。引进先进的电弧炉连续炼钢装备技术进一步实现节电、增产的目的：河南太行全利集团在仔细研究世界各国先进电炉炼钢技术经过近10年的研究积累,研制开发符合中国特色的连续炼钢技术装备-DP废钢预热电炉连续装料装置,该新型炼钢装备彻底改变了常规的电炉操作工艺。国产DP装备利用电弧炉排出的高温废气对送往炉中的炉料进行连续预热。国产DP装备可以实现电炉侧面连续加入炉料,同时在出钢时，炉内一般要保持1/3~1/2的留钢量,出钢后即刻连续送人炉料,继续下一次的冶炼。电极不直接加热炉料,国产DP连续输送装备其主要特点是连续加料、连续预热和连续冶炼。它通过连续给料和预热炉料节省了电能和化学能。电炉冶炼过程中熔池稳定,电气干扰小,车间内噪音较低,工作环境大为改善。该装备经过20xx年河南舞钢90吨电炉首次工业实践后历经近10年的发展和完善，又先后取得在河北冀南特钢、湖北华鑫特钢、芜湖新兴铸管有限责任公司、越南DANA-Y钢铁公司、越南东南亚钢铁、印尼苏门答腊钢铁集团公司（GrowthSteelGroup）和世界顶尖的韩国浦项制钢POSCO集团公司等企业广泛采用经过长期的工业实践，DP系列装备被确定具有以下工艺特点：在控制气体同时连续地给电炉加入金属原料(重和轻的废钢、生铁、HBI等)并对其进行预热的过程。加入料是直接由废钢场地或轨道车装入传送带的。之后废钢被连续并自动地运至电炉，同时在预热传送带中由炉中的废气进行预热。一旦被预热...
