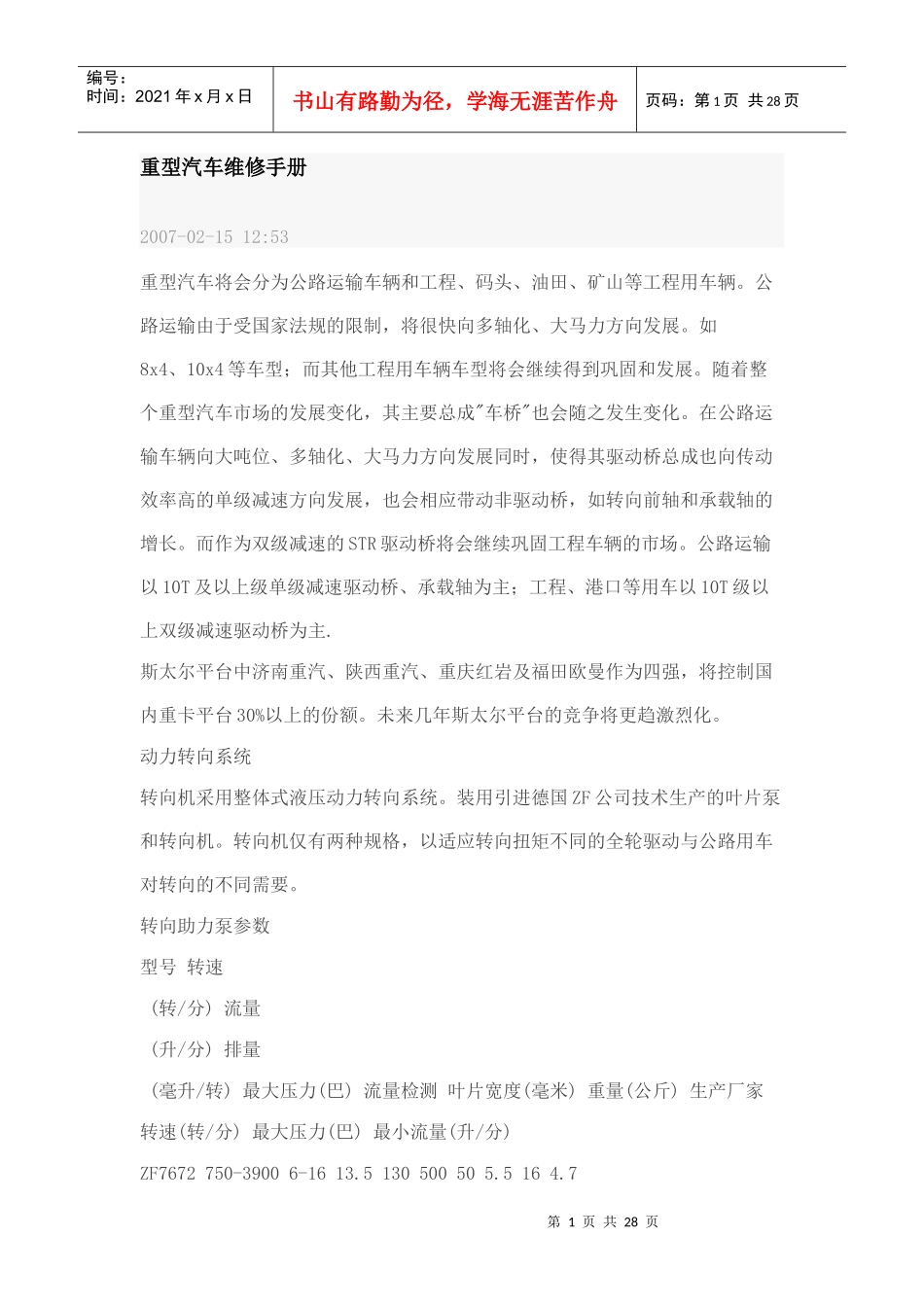

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页重型汽车维修手册2007-02-1512:53重型汽车将会分为公路运输车辆和工程、码头、油田、矿山等工程用车辆。公路运输由于受国家法规的限制，将很快向多轴化、大马力方向发展。如8x4、10x4等车型；而其他工程用车辆车型将会继续得到巩固和发展。随着整个重型汽车市场的发展变化，其主要总成"车桥"也会随之发生变化。在公路运输车辆向大吨位、多轴化、大马力方向发展同时，使得其驱动桥总成也向传动效率高的单级减速方向发展，也会相应带动非驱动桥，如转向前轴和承载轴的增长。而作为双级减速的STR驱动桥将会继续巩固工程车辆的市场。公路运输以10T及以上级单级减速驱动桥、承载轴为主；工程、港口等用车以10T级以上双级减速驱动桥为主.斯太尔平台中济南重汽、陕西重汽、重庆红岩及福田欧曼作为四强，将控制国内重卡平台30%以上的份额。未来几年斯太尔平台的竞争将更趋激烈化。动力转向系统转向机采用整体式液压动力转向系统。装用引进德国ZF公司技术生产的叶片泵和转向机。转向机仅有两种规格，以适应转向扭矩不同的全轮驱动与公路用车对转向的不同需要。转向助力泵参数型号转速(转/分)流量(升/分)排量(毫升/转)最大压力(巴)流量检测叶片宽度(毫米)重量(公斤)生产厂家转速(转/分)最大压力(巴)最小流量(升/分)ZF7672750-39006-1613.5130500505.5164.7第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页ZF7673500-35009-2016.5130500506.619.54.3ZF7674500-350012-2520.5130500508.023.54.4ZYB-1316500-390016-2016.5130500506.6秦川机床厂动力转向系统的检查和调整转向机的拆装修理必须在规定的清洁条件下，以及必须要有一定修理技能的人员还要依据于一定的工具和设备才能完成。因此一般来说不允许不具备条件的单位进行拆装和修理。但是下面的工作却是用户以及修理部门可以、而且是必须进行的工作。a、检查油量、加油与放气在储油罐上安装有油尺，正常情况当柴油机不工作时，要求油量加至油尺的上限刻度为准，当柴油机以中速稳定旋转时，储油罐的油量高于上限刻度1—2厘米为正常。当动力转向系统缺油时，可直接向储油罐中补充新油至上述标准。当系统严重缺油或在系统中已存在空气的情况下，补充新油的同时要进行放气。首先用千斤顶将汽车前轴顶起，启动柴油机在低速稳定转速下运转，随着向储油罐逐渐加注新油的同时，慢慢地转动方向盘从一侧极限位置转至另一极限位置反复进行，直至储油罐回油没有空气排出为止，将油补充至上述标准。检查助力系统是否有空气有两个方法：一个是观察在发动机动转过程中，储油罐的回油口所回的助力油是否还有气泡。另一种办法是在发动机停转时，将油加至油尺上刻线位置，然后发动机以中速旋转，观察油罐液面高出上刻线如果大于第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页2厘米，说明系统内还存有空气。助力系统存有空气时，转向阻力系统在工作时还会产生噪音。b、转向助力油泵的检查首先将开关全开，启动柴油机并稳定在低转速范围运转，逐渐关闭开关，注意观察压力表读数，直至将开关全部关闭，如果压力表指示130巴±10％范围，则泵是正常的。如果泵压达不到规定值，则说明泵的流量控制阀、安全阀产生故障或泵损坏。泵压的检查应注意开关要逐渐关闭，同时关闭时间不能过长。检查过程中柴油机要稳定低速状态下工作。C、转向限位阀的检查与调整首先将前轮分别向左、右转至极限位置，检查和调整前轮转角使其符合整车性能参数的要求。启动柴油机并使其在低速范围稳定运转，然后将前轮着地以增加转向阻力，向左转动方向，注意观察压力表读数。当转向轮极限位置调整螺钉距前轴限位凸块3毫米处表压明显下降说明左极限位置限位阀此刻开启卸荷。如若此刻表压读数仍不下降或过早下降都说明需要调整。调整方法是：将限位阀锁紧螺母松开，表压过早下降则需将调整螺栓向外旋出。然后用3毫米厚的钢板置于转向节的极限位置调整螺钉和工字梁限位凸台之间，将方向盘打到底，使螺钉与...
