新新塑料瓶企业标准VIP免费

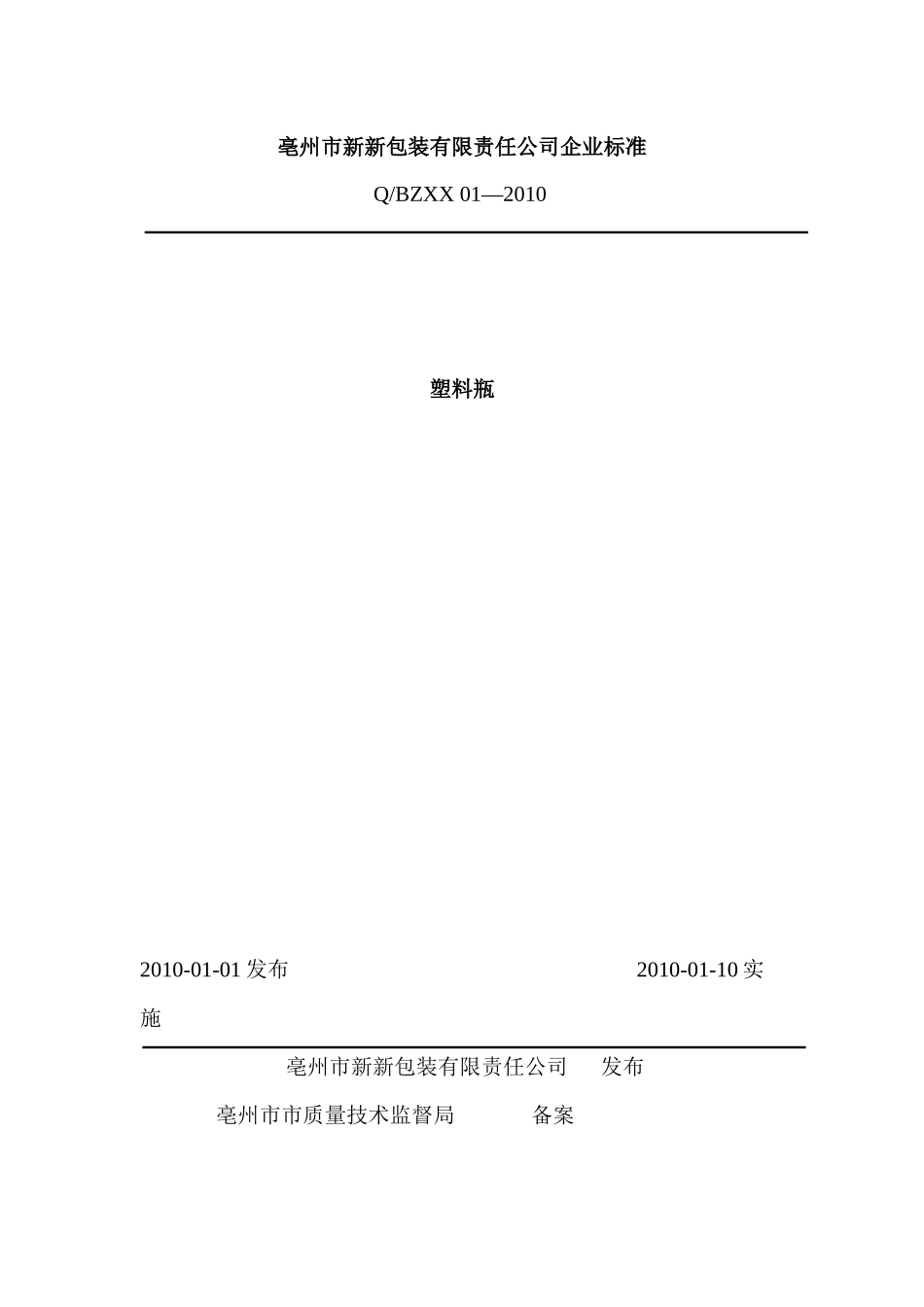

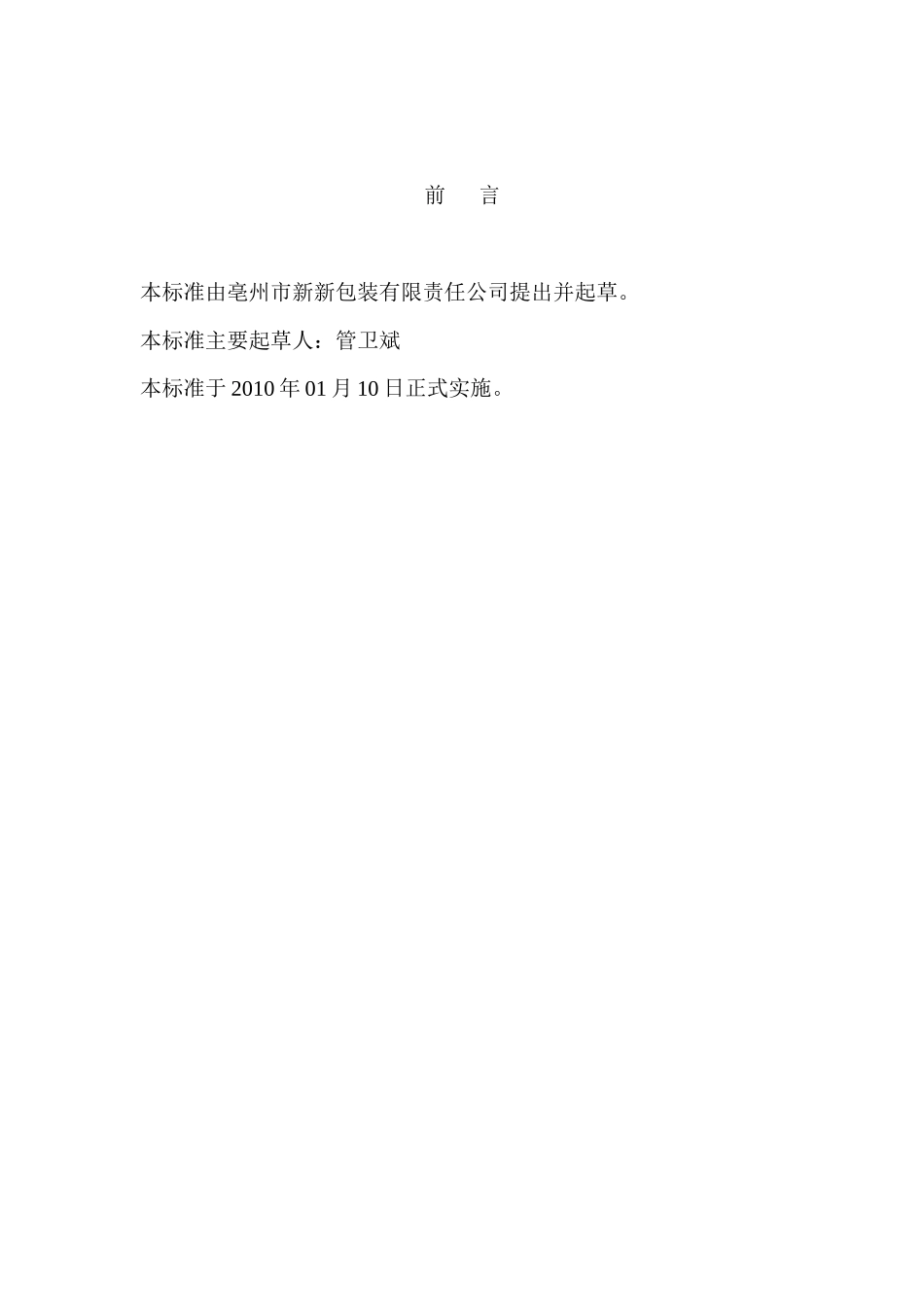

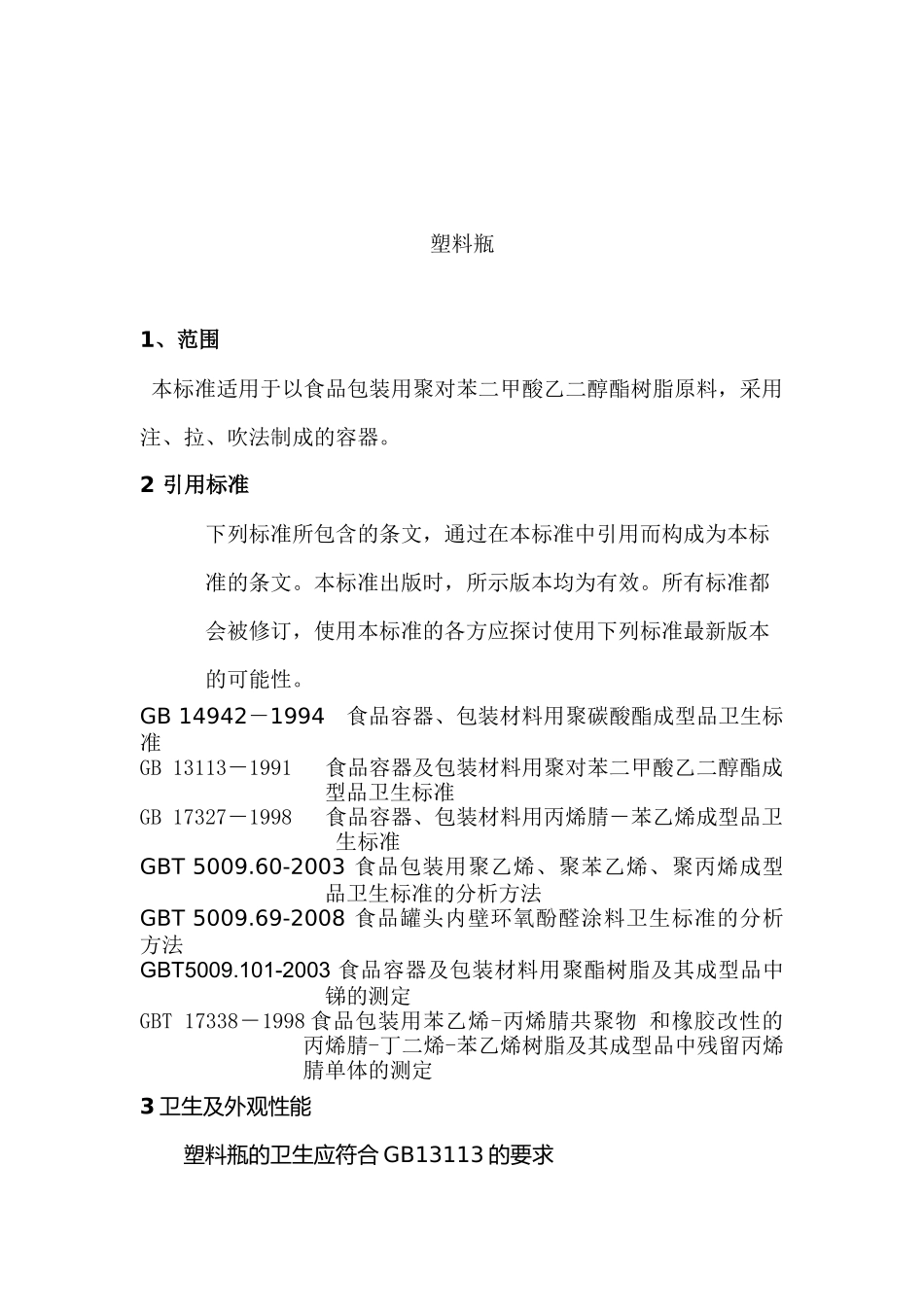

亳州市新新包装有限责任公司企业标准Q/BZXX01—2010塑料瓶2010-01-01发布2010-01-10实施亳州市新新包装有限责任公司发布亳州市市质量技术监督局备案前言本标准由亳州市新新包装有限责任公司提出并起草。本标准主要起草人：管卫斌本标准于2010年01月10日正式实施。塑料瓶1、范围本标准适用于以食品包装用聚对苯二甲酸乙二醇酯树脂原料，采用注、拉、吹法制成的容器。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB14942－1994食品容器、包装材料用聚碳酸酯成型品卫生标准GB13113－1991食品容器及包装材料用聚对苯二甲酸乙二醇酯成型品卫生标准GB17327－1998食品容器、包装材料用丙烯腈－苯乙烯成型品卫生标准GBT5009.60-2003食品包装用聚乙烯、聚苯乙烯、聚丙烯成型品卫生标准的分析方法GBT5009.69-2008食品罐头内壁环氧酚醛涂料卫生标准的分析方法GBT5009.101-2003食品容器及包装材料用聚酯树脂及其成型品中锑的测定GBT17338－1998食品包装用苯乙烯-丙烯腈共聚物和橡胶改性的丙烯腈-丁二烯-苯乙烯树脂及其成型品中残留丙烯腈单体的测定3卫生及外观性能塑料瓶的卫生应符合GB13113的要求外观应光滑透明，不得有气泡、发白、杂质、污点4理化指标理化指标应符合表1的要求表1项目指标蒸发残渣（mg/l）4%乙酸，60℃,0.5h≤30水，60℃,0.5h≤3065%乙醇，室温,1h≤30正乙烷，室温,1h≤30高锰酸钾消耗量水，60℃,0.5h≤10重金属（以Pb计）4%乙酸，60℃,0.5h≤1.0锑（以Sb计）4%乙酸，60℃,0.5h≤0.05脱色试验乙醇阴性AS成型品不做此项冷餐油或无色油脂阴性浸泡液阴性检验方法5.1取样方法按产品数量的1‰抽取检验样品，小批量生产每次取样量不少于10件，分别注明产品名称、批号、取样日期。其中半数共检验用，另半数保存两个月，备做仲裁分析用。5.2浸泡条件5.2.14%乙酸：60±2℃,保温0.5h。5.2.2水：60±2℃,保温0.5h。5.2.365%乙醇：常温（20±5℃）,浸泡1h。5.2.4正乙烷：常温（20±5℃）,浸泡1h。以上浸泡液按接触面积每平方厘米加2ml。也可在容器中加入浸泡液2/3～4/5容积，分析结果折算为每平方厘米2ml浸泡液计5.3蒸发残渣5.3.1原理试样经用各种溶液浸泡后，蒸发残渣即表示在不同浸泡液中的溶出量。四种溶液为模拟接触水、酸、酒、油不同性质食品的情况。5.3.2分析步骤取各浸泡液200mL，分次置于预先在100℃士50C于燥至恒量的50ml.玻璃蒸发皿或恒量过的小瓶浓缩器（为回收正己烷用）中，在水浴上蒸干，于100℃士5℃干燥2h，在干燥器中冷却0.5h后称量，再于100℃士5℃干燥1h，取出，在干燥器中冷却0.5h，称量。同时进行空白试验。5.3.3结果计算见式：X=(m1-m2)×1000/200式中：X－一试样浸泡液（不同浸泡液）蒸发残渣，一单位为毫克每升（mg/L);m1—试样浸泡液蒸发残渣质量，单位为毫克（mg);m2空白浸泡液的质量，单位为毫克(（mg).计算结果保留三位有效数字。5.3.4精密度在重复性条件下获得的两次独立测定结果的绝对差值不得超过算术平均值的10%5.4重金属5.4.1原理浸泡液中重金属（以铅计）硫化钠作用，在酸性溶液中形成黄棕色硫化铅，与标准比较不得更深，即表示重金属含量符合标准。5.4.2试剂5.4.2.1硫化钠溶液：称取5g硫化钠，溶于10ml,水和30mL甘油的混合液中，或将30ml，水和90ml,甘油混合后分成二等份，一份加5g氢氧化钠溶解后通入硫化氢气体（硫化铁加稀盐酸）使溶液饱和后，将另一份水和甘油混合液倒人，棍合均匀后装人瓶中，密闭保存。5.4.2.2铅标准溶液：准确称取0.1593g硝酸铅，溶于10nil,硝酸（10%）中，移人1000mL容量瓶内，加水稀释至刻度。此溶液每毫升相当于100}Cg铅。5.4.2.3铅标准使用液：吸取10.0ml,铅标准溶液，置于100MI,容量瓶中，加水稀释至刻度。此溶液每GB/T5009.60-2003毫升相当于10tg铅·5.4.3分析步骤吸取20.0ml,乙酸(（400）浸泡液于50ml,比色管中，加水至刻度。另取2ml.铅标准使用液于50mL比色管中，加20ml,乙酸（(4％）溶液，加水至刻度混匀，两液中各加硫化钠溶液2滴，混匀后，放置5min，以白色为背景，从上...
