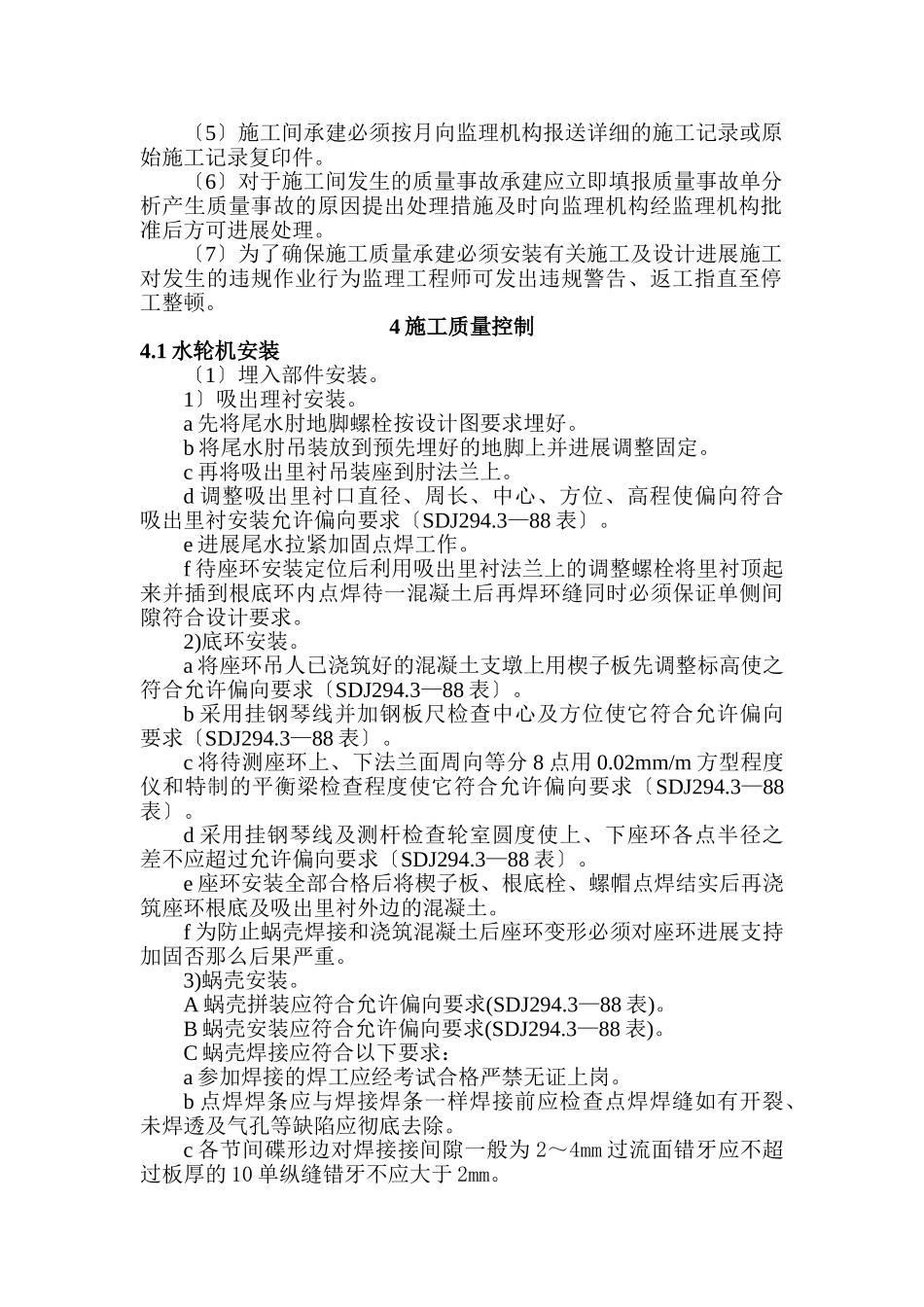

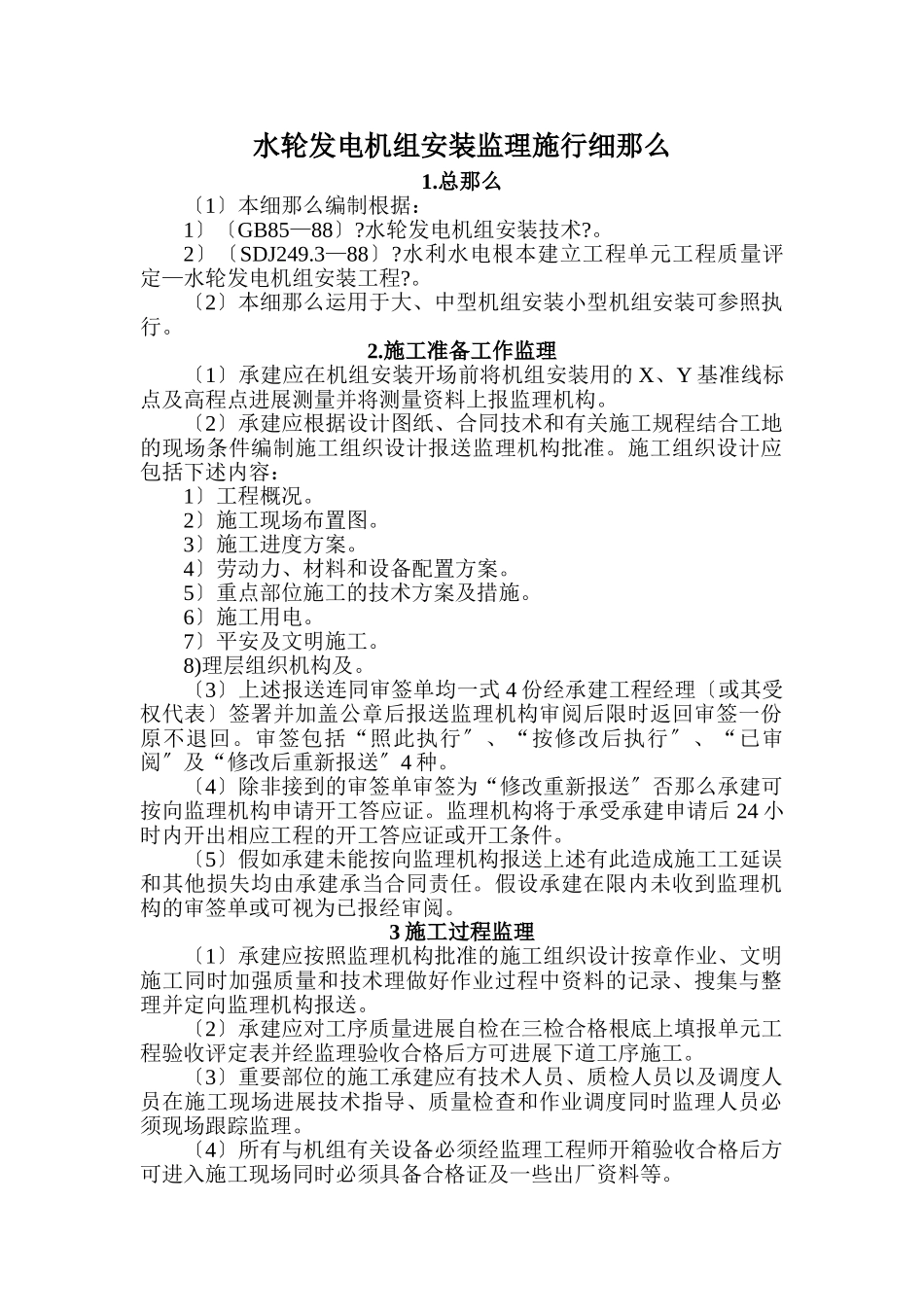

水轮发电机组安装监理施行细那么1.总那么〔1〕本细那么编制根据：1〕〔GB85—88〕?水轮发电机组安装技术?。2〕〔SDJ249.3—88〕?水利水电根本建立工程单元工程质量评定—水轮发电机组安装工程?。〔2〕本细那么运用于大、中型机组安装小型机组安装可参照执行。2.施工准备工作监理〔1〕承建应在机组安装开场前将机组安装用的X、Y基准线标点及高程点进展测量并将测量资料上报监理机构。〔2〕承建应根据设计图纸、合同技术和有关施工规程结合工地的现场条件编制施工组织设计报送监理机构批准。施工组织设计应包括下述内容：1〕工程概况。2〕施工现场布置图。3〕施工进度方案。4〕劳动力、材料和设备配置方案。5〕重点部位施工的技术方案及措施。6〕施工用电。7〕平安及文明施工。8)理层组织机构及。〔3〕上述报送连同审签单均一式4份经承建工程经理〔或其受权代表〕签署并加盖公章后报送监理机构审阅后限时返回审签一份原不退回。审签包括“照此执行〞、“按修改后执行〞、“已审阅〞及“修改后重新报送〞4种。〔4〕除非接到的审签单审签为“修改重新报送〞否那么承建可按向监理机构申请开工答应证。监理机构将于承受承建申请后24小时内开出相应工程的开工答应证或开工条件。〔5〕假如承建未能按向监理机构报送上述有此造成施工工延误和其他损失均由承建承当合同责任。假设承建在限内未收到监理机构的审签单或可视为已报经审阅。3施工过程监理〔1〕承建应按照监理机构批准的施工组织设计按章作业、文明施工同时加强质量和技术理做好作业过程中资料的记录、搜集与整理并定向监理机构报送。〔2〕承建应对工序质量进展自检在三检合格根底上填报单元工程验收评定表并经监理验收合格后方可进展下道工序施工。〔3〕重要部位的施工承建应有技术人员、质检人员以及调度人员在施工现场进展技术指导、质量检查和作业调度同时监理人员必须现场跟踪监理。〔4〕所有与机组有关设备必须经监理工程师开箱验收合格后方可进入施工现场同时必须具备合格证及一些出厂资料等。〔5〕施工间承建必须按月向监理机构报送详细的施工记录或原始施工记录复印件。〔6〕对于施工间发生的质量事故承建应立即填报质量事故单分析产生质量事故的原因提出处理措施及时向监理机构经监理机构批准后方可进展处理。〔7〕为了确保施工质量承建必须安装有关施工及设计进展施工对发生的违规作业行为监理工程师可发出违规警告、返工指直至停工整顿。4施工质量控制4.1水轮机安装〔1〕埋入部件安装。1〕吸出理衬安装。a先将尾水肘地脚螺栓按设计图要求埋好。b将尾水肘吊装放到预先埋好的地脚上并进展调整固定。c再将吸出里衬吊装座到肘法兰上。d调整吸出里衬口直径、周长、中心、方位、高程使偏向符合吸出里衬安装允许偏向要求〔SDJ294.3—88表〕。e进展尾水拉紧加固点焊工作。f待座环安装定位后利用吸出里衬法兰上的调整螺栓将里衬顶起来并插到根底环内点焊待一混凝土后再焊环缝同时必须保证单侧间隙符合设计要求。2)底环安装。a将座环吊人已浇筑好的混凝土支墩上用楔子板先调整标高使之符合允许偏向要求〔SDJ294.3—88表〕。b采用挂钢琴线并加钢板尺检查中心及方位使它符合允许偏向要求〔SDJ294.3—88表〕。c将待测座环上、下法兰面周向等分8点用0.02mm/m方型程度仪和特制的平衡梁检查程度使它符合允许偏向要求〔SDJ294.3—88表〕。d采用挂钢琴线及测杆检查轮室圆度使上、下座环各点半径之差不应超过允许偏向要求〔SDJ294.3—88表〕。e座环安装全部合格后将楔子板、根底栓、螺帽点焊结实后再浇筑座环根底及吸出里衬外边的混凝土。f为防止蜗壳焊接和浇筑混凝土后座环变形必须对座环进展支持加固否那么后果严重。3)蜗壳安装。A蜗壳拼装应符合允许偏向要求(SDJ294.3—88表)。B蜗壳安装应符合允许偏向要求(SDJ294.3—88表)。C蜗壳焊接应符合以下要求：a参加焊接的焊工应经考试合格严禁无证上岗。b点焊焊条应与焊接焊条一样焊接前应检查点焊焊缝如有开裂、未焊透及气孔等缺陷应彻底去除。c各节间碟形边对焊接接间隙一般为2～4mm过流面错牙应不超过板厚的10单纵缝错牙不应大于2mm。d坡口部分间隙超过5mm其长度不超过焊缝长度的10且一般应...
