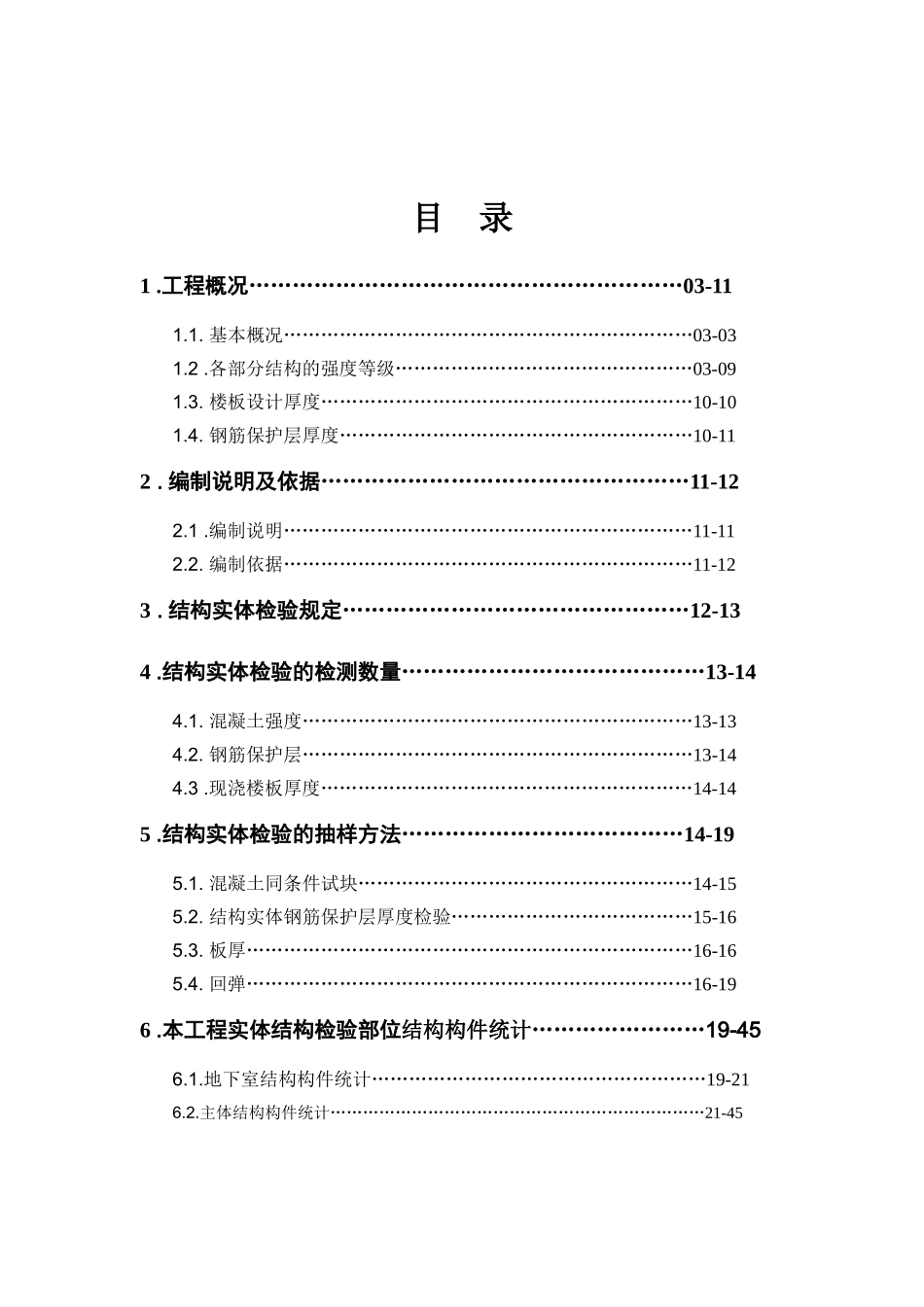

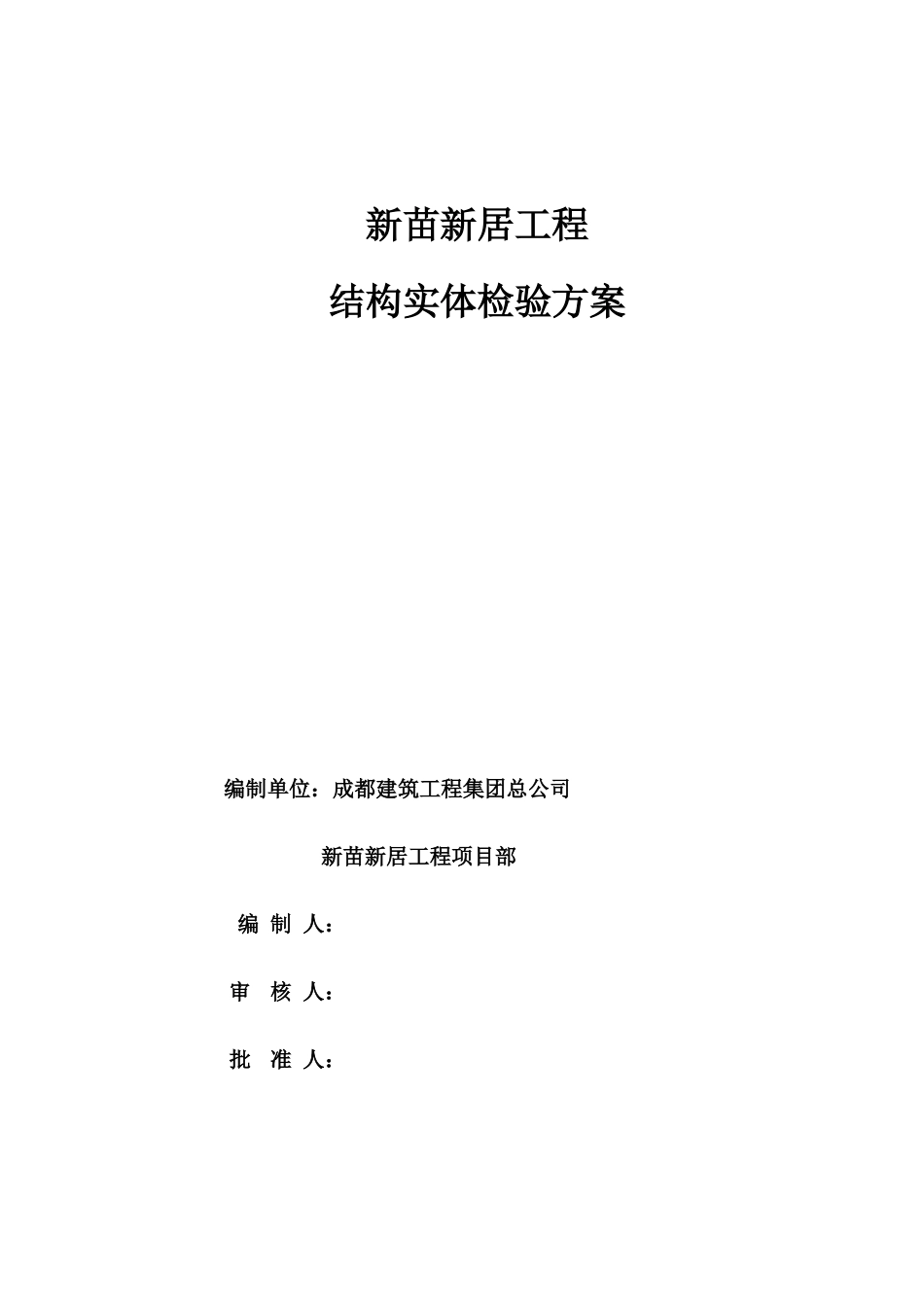

新苗新居工程结构实体检验方案编制单位：成都建筑工程集团总公司新苗新居工程项目部编制人：审核人：批准人：2016年10月9日目录1.工程概况……………………………………………………03-111.1.基本概况…………………………………………………………03-031.2.各部分结构的强度等级…………………………………………03-091.3.楼板设计厚度……………………………………………………10-101.4.钢筋保护层厚度…………………………………………………10-112.编制说明及依据……………………………………………11-122.1.编制说明…………………………………………………………11-112.2.编制依据…………………………………………………………11-123.结构实体检验规定…………………………………………12-134.结构实体检验的检测数量……………………………………13-144.1.混凝土强度………………………………………………………13-134.2.钢筋保护层………………………………………………………13-144.3.现浇楼板厚度……………………………………………………14-145.结构实体检验的抽样方法…………………………………14-195.1.混凝土同条件试块………………………………………………14-155.2.结构实体钢筋保护层厚度检验…………………………………15-165.3.板厚………………………………………………………………16-165.4.回弹………………………………………………………………16-196.本工程实体结构检验部位结构构件统计……………………19-456.1.地下室结构构件统计………………………………………………19-216.2.主体结构构件统计……………………………………………………………21-451.工程概况1.1.基本概况工程名称新苗新居工程工程地点成都市武侯区金花镇新苗西街建设单位成都武侯农投资有限公司设计单位四川省建筑设计研究院监理单位成都衡泰工程管理有限责任公司施工单位成都建筑工程集团总公司建筑面积57101.25m2层数（地上/地下）地上4-12层，地下1层局部2层建筑高度20.58m-36.30m结构形式框架-剪力墙结构1.2.各部位结构的强度等级1.2.1.地下室结构构件的强度等级表序号部位砼强度备注1负二层7#楼笩板补偿收缩混凝土、C35抗渗等级P82负二层6#楼笩板补偿收缩混凝土、C35抗渗等级P83负二层5#楼笩板补偿收缩混凝土、C35抗渗等级P84负二层柱下独立基础、防水板、墙下条基补偿收缩混凝土、C30抗渗等级P85负二层地下室外墙连柱补偿收缩混凝土、C40抗渗等级P86负二层地下室7#楼梁、板、楼梯C307负二层地下室6#楼梁、板、楼梯C308负二层地下室5#楼梁、板补偿收缩混凝土、C30抗渗等级P89负二层地下室柱C4010负二层构造柱门框圈过水平系梁C2511负一层1#楼笩板补偿收缩混凝土、C35抗渗等级P812负一层2#楼笩板补偿收缩混凝土、C35抗渗等级P813负一层3#楼笩板补偿收缩混凝土、C35抗渗等级P814负一层4#楼笩板补偿收缩混凝土、C35抗渗等级P815负一层柱下独立基础、防水板、墙下条基补偿收缩混凝土、C30抗渗等级P616负一层地下室外墙连柱补偿收缩混凝土、C40抗渗等级P617负一层地下室柱C40人防区、非人防区18负一层地下室柱及墙连C40人防区、非人防区19负一层地下室水池、梁、顶板、补偿收缩混凝土、C30抗渗等级P620负一层地下室1#楼柱C4021负一层地下室1#楼柱连墙C4022一层（0.05）地下室1#楼梁板、楼梯补偿收缩混凝土、C30抗渗等级P823负一层地下室2#楼柱C4024负一层地下室2#楼柱连墙C4025一层（0.05地下室2#楼梁板、楼梯C3026负一层地下室3#楼柱C40负一层地下室3#楼柱连墙C4027一层（0.05地下室3#楼梁板、楼梯C3028负一层地下室4#楼柱C4029负一层地下室4#楼柱连墙C4030一层（0.05地下室4#楼梁板、楼梯C3031负一层地下室5#楼柱C4032负一层地下室5#楼柱连墙C4033一层（0.05地下室5#楼梁板、楼梯C3034负一层地下室6#楼柱C4035负一层地下室6#楼柱连墙C4037一层（0.05地下室6#楼梁板、楼梯C3037负一层地下室7#楼柱C4038负一层地下室7#楼柱连墙C4039一层（0.05地下室7#楼梁板、楼梯C3040负二层构造柱门框圈过水平系梁C251.2.2.地上主体结构构件的强度等级表1#2#楼主体结构构件的强度等级表序号...
