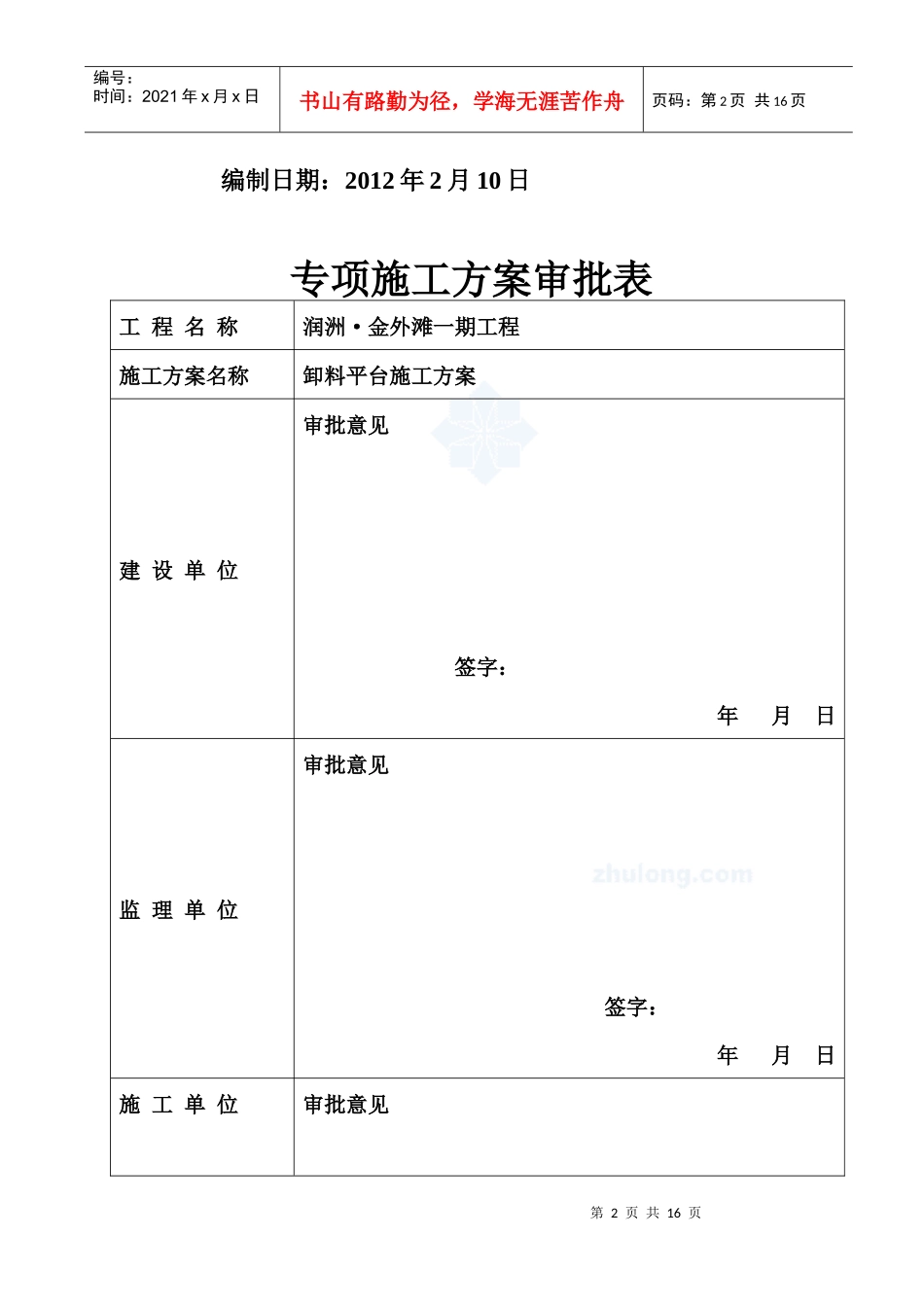

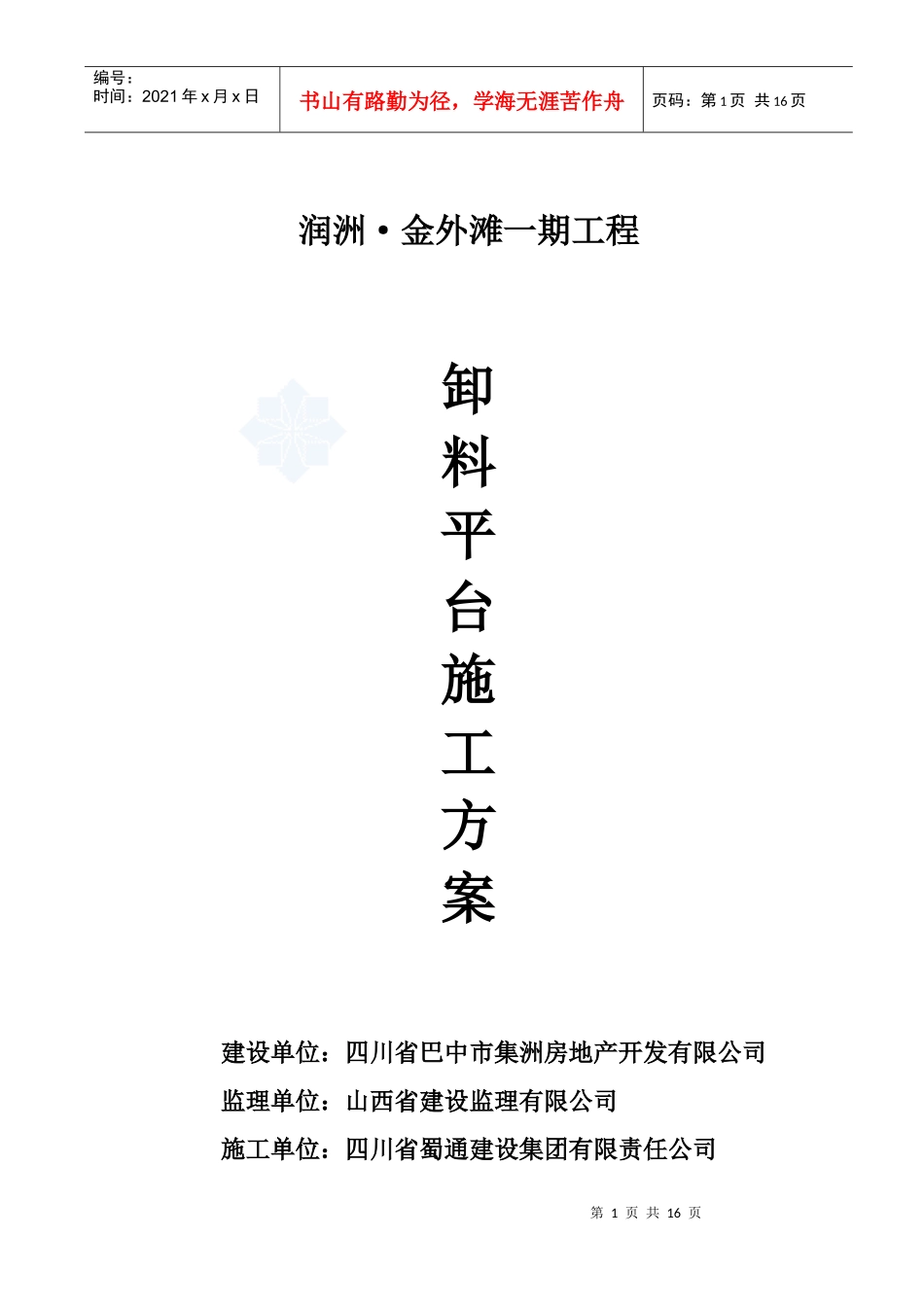

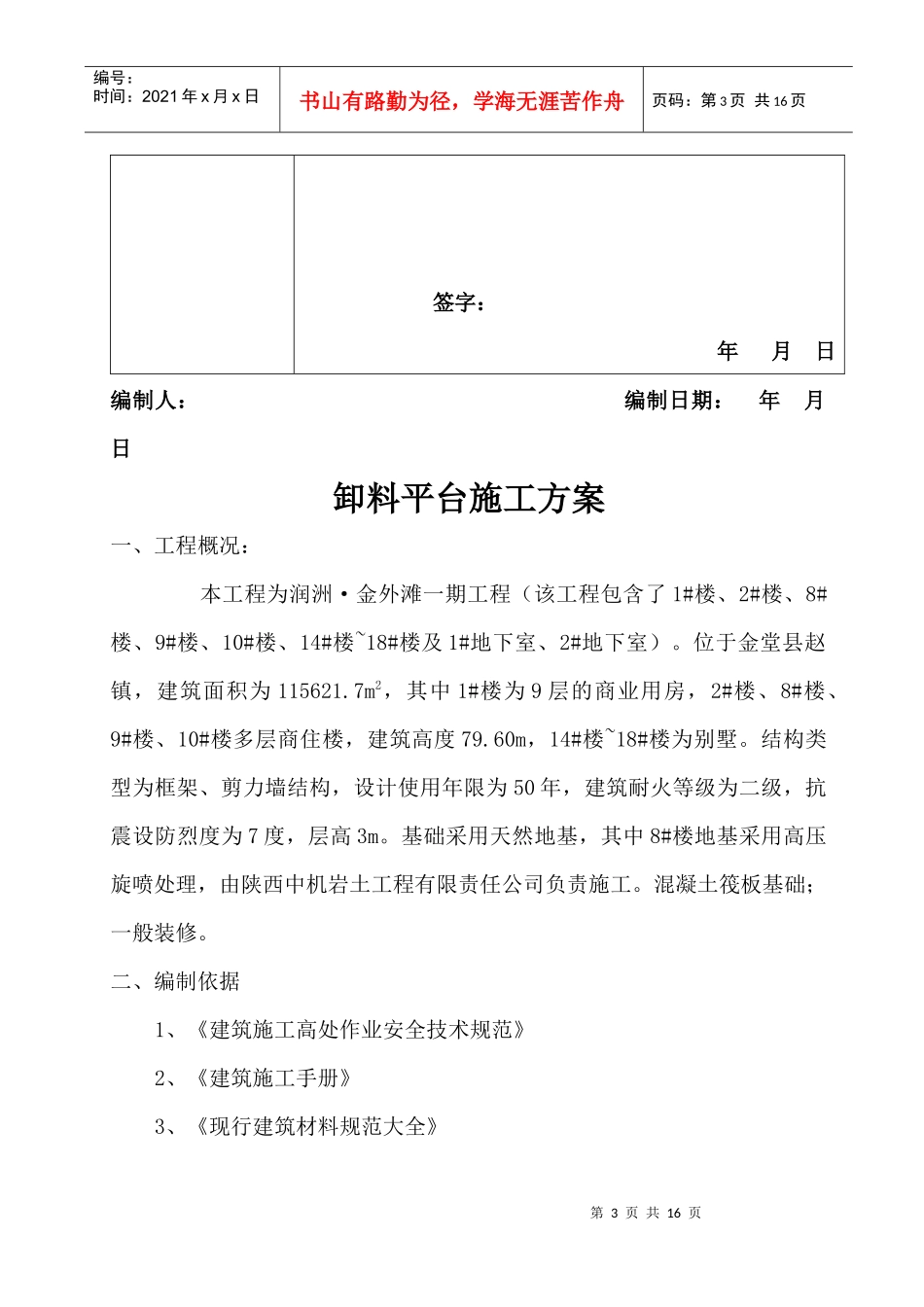

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页润洲·金外滩一期工程卸料平台施工方案建设单位：四川省巴中市集洲房地产开发有限公司监理单位：山西省建设监理有限公司施工单位：四川省蜀通建设集团有限责任公司第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页编制日期：2012年2月10日专项施工方案审批表工程名称润洲·金外滩一期工程施工方案名称卸料平台施工方案建设单位审批意见签字：年月日监理单位审批意见签字：年月日施工单位审批意见第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页签字：年月日编制人：编制日期：年月日卸料平台施工方案一、工程概况：本工程为润洲·金外滩一期工程（该工程包含了1#楼、2#楼、8#楼、9#楼、10#楼、14#楼~18#楼及1#地下室、2#地下室）。位于金堂县赵镇，建筑面积为115621.7m2，其中1#楼为9层的商业用房，2#楼、8#楼、9#楼、10#楼多层商住楼，建筑高度79.60m，14#楼~18#楼为别墅。结构类型为框架、剪力墙结构，设计使用年限为50年，建筑耐火等级为二级，抗震设防烈度为7度，层高3m。基础采用天然地基，其中8#楼地基采用高压旋喷处理，由陕西中机岩土工程有限责任公司负责施工。混凝土筏板基础；一般装修。二、编制依据1、《建筑施工高处作业安全技术规范》2、《建筑施工手册》3、《现行建筑材料规范大全》第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页三、卸料平台用途及极限荷载值卸料平台是楼层进出材料的主要通道，主要用于输出拆下的模板和架管。为保证卸料平台的安全可靠及正常使用，卸料平台允许负荷的施工荷载不大于3000N/m2，最大负载为3600Kg，堆放高度不大于1米。四、卸料平台的设计1、平台形式卸料平台为组装式，平台的主梁采用Ⅰ16号钢，次梁采用Ⅰ14号钢；防护栏杆采用48×3.5钢管设600mm、1200mm两道，并用木板封闭严密，并用木板设180mm高挡脚板；平台底部用50mm厚脚手板封闭严密，脚手板必须包头，并与平台固定牢固；预埋钢筋必须采用直径25mmHPB235级钢筋，锚固长度为42×25=1050mm。预埋钢筋锚固在梁板内。2、材料用量表3、卸料平台的搭设见后附图第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页材料名称规格尺寸（mm）数量材料名称规格尺寸（mm）数量工字钢Ⅰ1660002根钢筋Φ2510008根工字钢Ⅰ1425006根花篮螺栓4个钢管48×3.512008根安全网密目型15ｍ2钢丝绳12.530ｍ木方4100×100×5024块钢丝夹具YT＿2224个压条木方2400×100×503扫脚杆、护栏48×3.5400012根第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页次梁第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页第9页共16页第8页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共16页第10页共16页第9页共16页安装检查平台组装栏杆、脚手板安装平台吊装验收编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共16页五、卸料平台的搭设与拆除1、搭设、拆除人员必须持证上岗，身体状况良好，经过安全技术交底，准确掌握本工程集料平台搭设、拆除的特点与方法。2、搭设、拆除时设专人指挥、看护，划定警戒区，设立警示标志，非搭设、拆除人员禁止进入施工区域。3、搭设流程安装检查：安装前对操作人员身体、安装用机械设备、安装环境等进行检查。平台组装：将悬挑主梁槽钢与次梁槽钢用螺栓进行连接。平台吊装：吊装稳固槽钢底架，槽钢与钢丝绳连接、槽钢与预埋件连接。栏杆、脚手板安装：脚手板必须包头，并与槽钢次楞固定牢固，铺装到槽钢底架；安装防护栏杆、安全网。第11页共16页第10页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11...
