80米烟囱施工方案VIP免费

80米烟囱施工方案_第1页
1/65
80米烟囱施工方案_第2页
2/65
80米烟囱施工方案_第3页
3/65

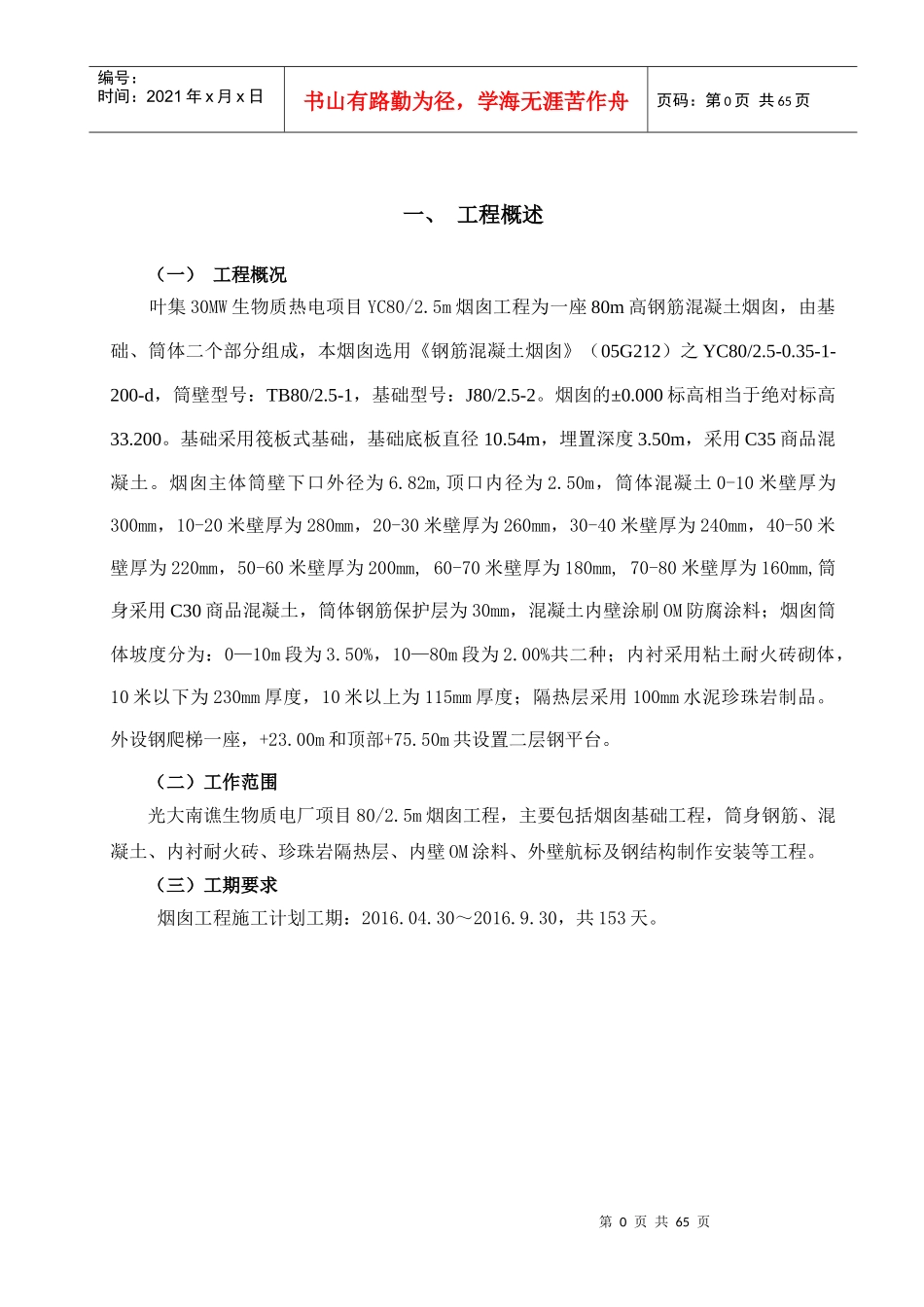

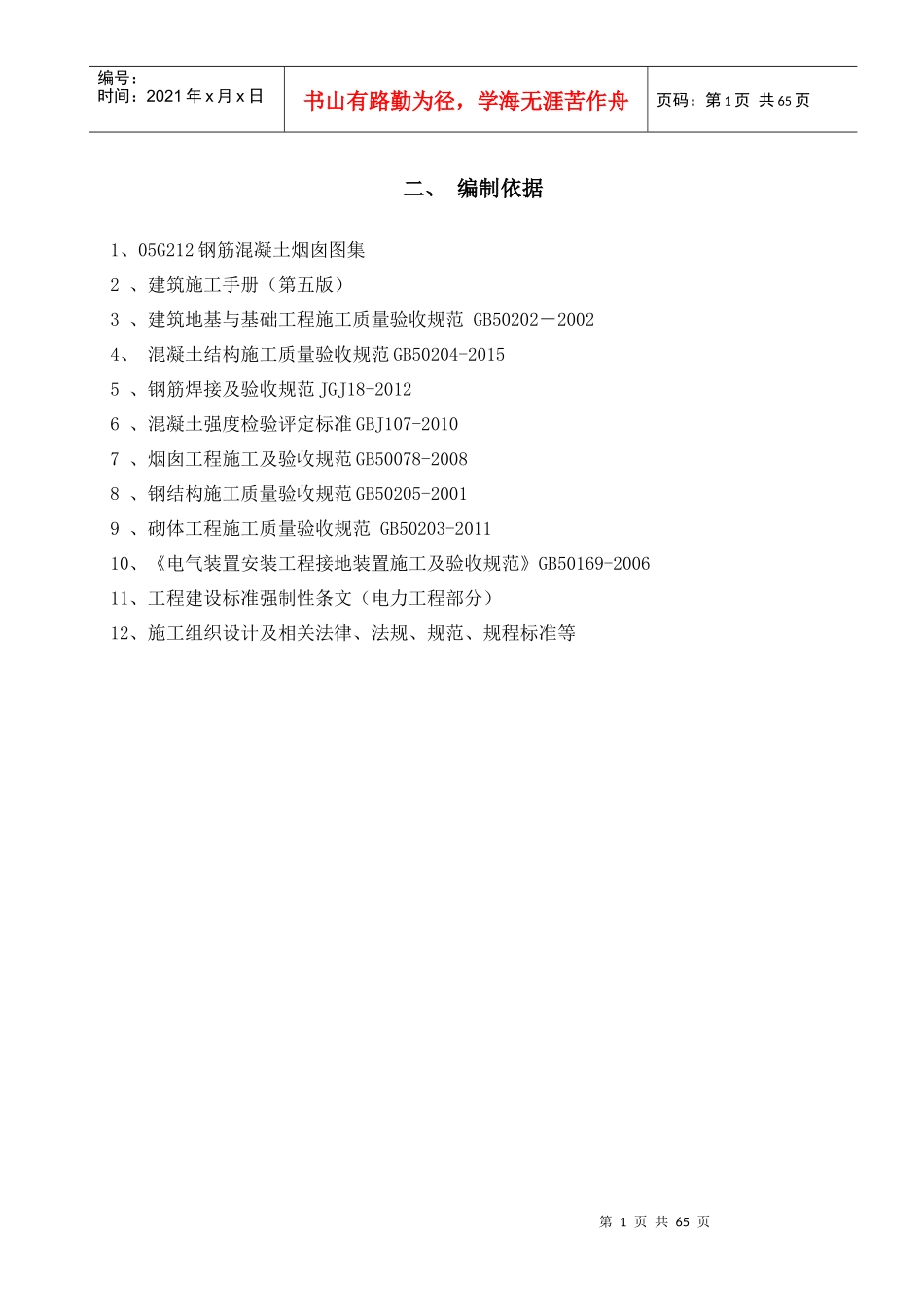

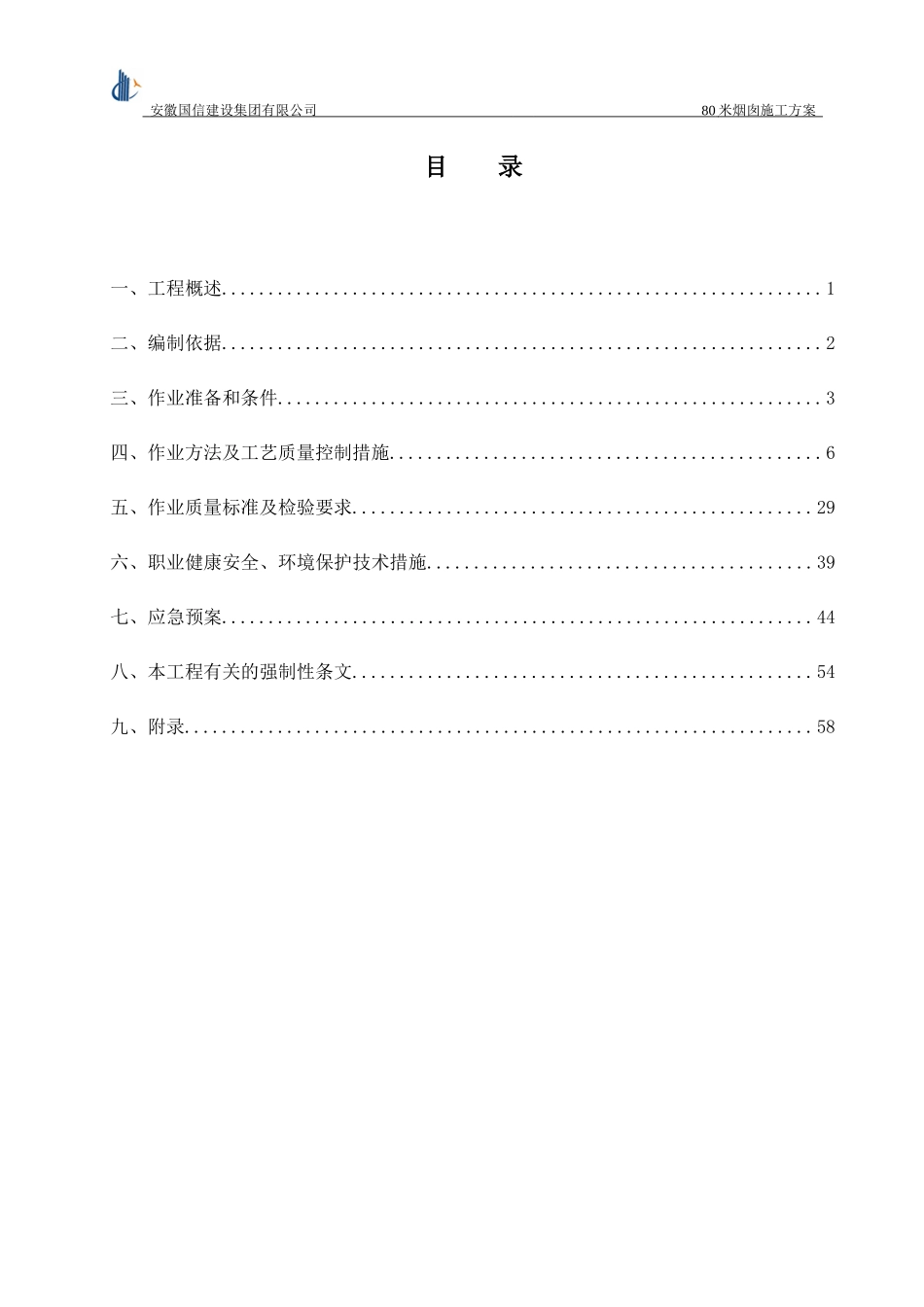

安徽国信建设集团有限公司80米烟囱施工方案目录一、工程概述................................................................1二、编制依据................................................................2三、作业准备和条件..........................................................3四、作业方法及工艺质量控制措施..............................................6五、作业质量标准及检验要求.................................................29六、职业健康安全、环境保护技术措施.........................................39七、应急预案...............................................................44八、本工程有关的强制性条文.................................................54九、附录...................................................................58第0页共65页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共65页一、工程概述(一)工程概况叶集30MW生物质热电项目YC80/2.5m烟囱工程为一座80m高钢筋混凝土烟囱,由基础、筒体二个部分组成,本烟囱选用《钢筋混凝土烟囱》(05G212)之YC80/2.5-0.35-1-200-d,筒壁型号:TB80/2.5-1,基础型号:J80/2.5-2。烟囱的±0.000标高相当于绝对标高33.200。基础采用筏板式基础,基础底板直径10.54m,埋置深度3.50m,采用C35商品混凝土。烟囱主体筒壁下口外径为6.82m,顶口内径为2.50m,筒体混凝土0-10米壁厚为300mm,10-20米壁厚为280mm,20-30米壁厚为260mm,30-40米壁厚为240mm,40-50米壁厚为220mm,50-60米壁厚为200mm,60-70米壁厚为180mm,70-80米壁厚为160mm,筒身采用C30商品混凝土,筒体钢筋保护层为30mm,混凝土内壁涂刷OM防腐涂料;烟囱筒体坡度分为:0—10m段为3.50%,10—80m段为2.00%共二种;内衬采用粘土耐火砖砌体,10米以下为230mm厚度,10米以上为115mm厚度;隔热层采用100mm水泥珍珠岩制品。外设钢爬梯一座,+23.00m和顶部+75.50m共设置二层钢平台。(二)工作范围光大南谯生物质电厂项目80/2.5m烟囱工程,主要包括烟囱基础工程,筒身钢筋、混凝土、内衬耐火砖、珍珠岩隔热层、内壁OM涂料、外壁航标及钢结构制作安装等工程。(三)工期要求烟囱工程施工计划工期:2016.04.30~2016.9.30,共153天。第1页共65页第0页共65页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共65页二、编制依据1、05G212钢筋混凝土烟囱图集2、建筑施工手册(第五版)3、建筑地基与基础工程施工质量验收规范GB50202-20024、混凝土结构施工质量验收规范GB50204-20155、钢筋焊接及验收规范JGJ18-20126、混凝土强度检验评定标准GBJ107-20107、烟囱工程施工及验收规范GB50078-20088、钢结构施工质量验收规范GB50205-20019、砌体工程施工质量验收规范GB50203-201110、《电气装置安装工程接地装置施工及验收规范》GB50169-200611、工程建设标准强制性条文(电力工程部分)12、施工组织设计及相关法律、法规、规范、规程标准等第2页共65页第1页共65页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共65页三、作业准备和条件1、作业人员序号工种名称人数序号工种名称人数1施工队长1人9木工6人2施工员1人10架子工8人3技术员1人11钢筋工10人4质检员1人12机械工1人5安全员2人13起重工1人6材料员1人14砼工6人7电工2人15瓦工4人8电焊工2人16普工8人特种作业人员必须持证上岗。2、技术准备施工前,会同有关技术部门与其它专业做好图纸会审,并组织施工人员进行技术交底,以避免出现问题或者不必要的返工。3、材料准备所使用的施工材料必须在施工前运至现场且必须具有质量保证书或出厂证明书,到场材料及时复检,如钢材、耐火砖、隔热层材料等,原材料满足图纸设计的要求,方可进行施工。80m烟囱主体工作量为:项目C35混凝土C30混凝土钢筋量型钢量耐火砖水泥珍珠岩制品烟囱基础111m3/10t0.5t//烟囱主体/296m328t6.5t178m3196m34、主要机具在施工前机械和工器具进入现场,并进行机械及器具的运行检查,以确保机械、器具在施工中能正常运行,机械及器具...
