康城水都-外脚手架施工方案VIP免费

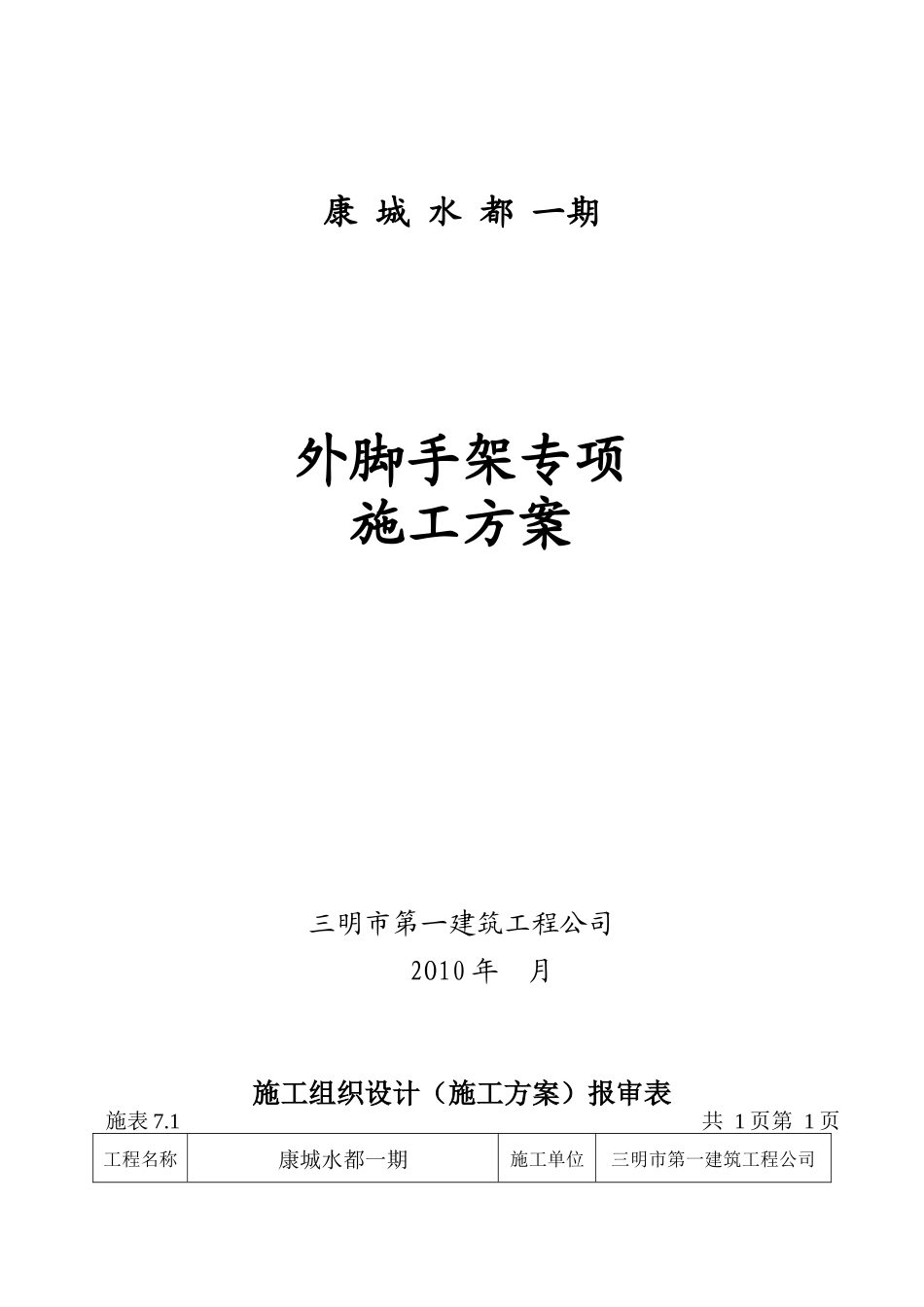

康城水都-外脚手架施工方案_第1页
1/19

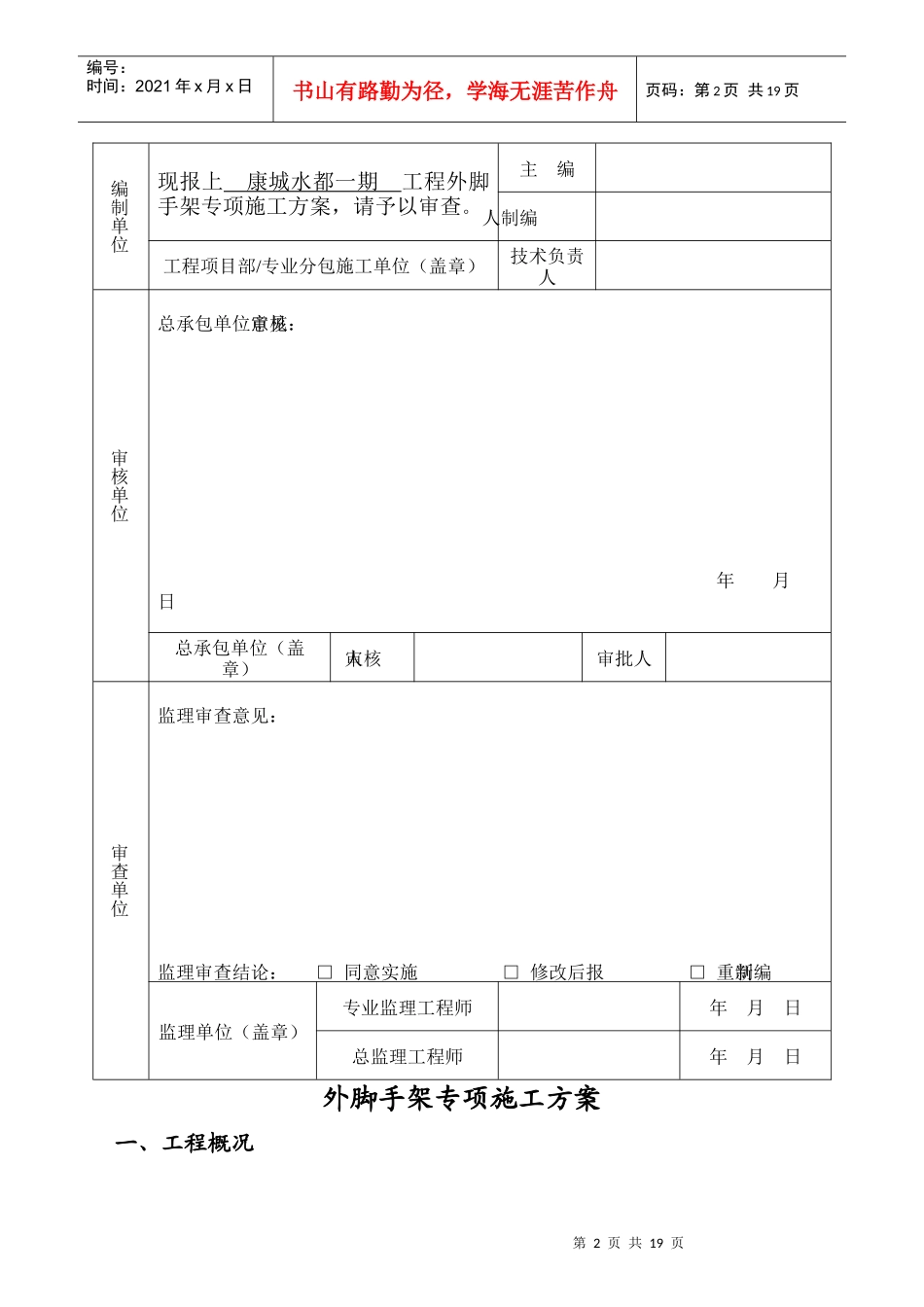

康城水都-外脚手架施工方案_第2页
2/19

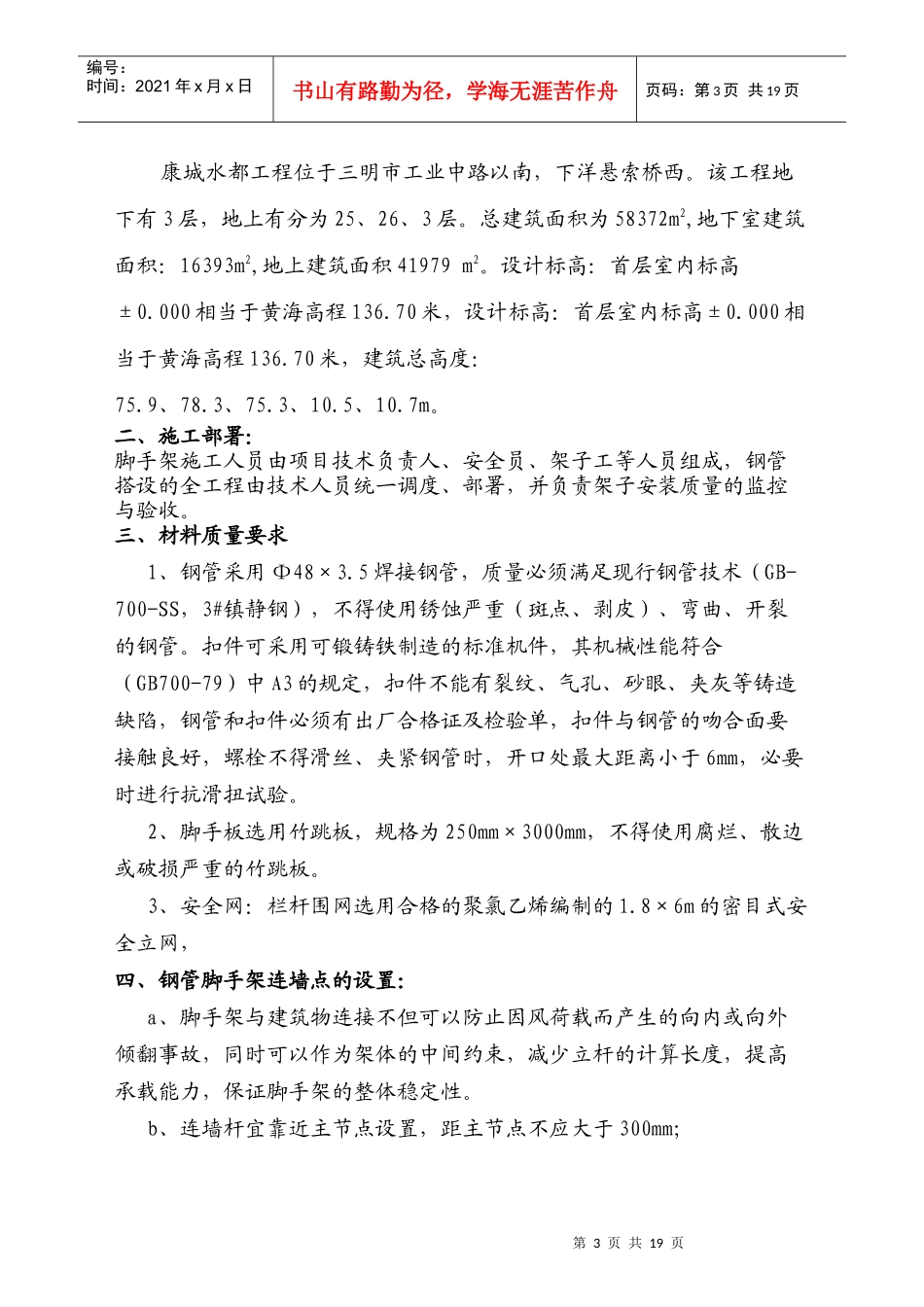

康城水都-外脚手架施工方案_第3页
3/19
康城水都一期外脚手架专项施工方案三明市第一建筑工程公司2O10年月施工组织设计(施工方案)报审表施表7.1共1页第1页工程名称康城水都一期施工单位三明市第一建筑工程公司第2页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共19页编制单位现报上康城水都一期工程外脚手架专项施工方案,请予以审查。主编编制人工程项目部/专业分包施工单位(盖章)技术负责人审核单位总承包单位审核意见:年月日总承包单位(盖章)审核人审批人审查单位监理审查意见:监理审查结论:□同意实施□修改后报□重新编制监理单位(盖章)专业监理工程师年月日总监理工程师年月日外脚手架专项施工方案一、工程概况第3页共19页第2页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共19页康城水都工程位于三明市工业中路以南,下洋悬索桥西。该工程地下有3层,地上有分为25、26、3层。总建筑面积为58372m2,地下室建筑面积:16393m2,地上建筑面积41979m2。设计标高:首层室内标高±0.000相当于黄海高程136.70米,设计标高:首层室内标高±0.000相当于黄海高程136.70米,建筑总高度:75.9、78.3、75.3、10.5、10.7m。二、施工部署:脚手架施工人员由项目技术负责人、安全员、架子工等人员组成,钢管搭设的全工程由技术人员统一调度、部署,并负责架子安装质量的监控与验收。三、材料质量要求1、钢管采用Ф48×3.5焊接钢管,质量必须满足现行钢管技术(GB-700-SS,3#镇静钢),不得使用锈蚀严重(斑点、剥皮)、弯曲、开裂的钢管。扣件可采用可锻铸铁制造的标准机件,其机械性能符合(GB700-79)中A3的规定,扣件不能有裂纹、气孔、砂眼、夹灰等铸造缺陷,钢管和扣件必须有出厂合格证及检验单,扣件与钢管的吻合面要接触良好,螺栓不得滑丝、夹紧钢管时,开口处最大距离小于6mm,必要时进行抗滑扭试验。2、脚手板选用竹跳板,规格为250mm×3000mm,不得使用腐烂、散边或破损严重的竹跳板。3、安全网:栏杆围网选用合格的聚氯乙烯编制的1.8×6m的密目式安全立网,四、钢管脚手架连墙点的设置:a、脚手架与建筑物连接不但可以防止因风荷载而产生的向内或向外倾翻事故,同时可以作为架体的中间约束,减少立杆的计算长度,提高承载能力,保证脚手架的整体稳定性。b、连墙杆宜靠近主节点设置,距主节点不应大于300mm;第4页共19页第3页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共19页c、连墙杆按每一层每三跨设置,不得在作业中随意设置,且与建筑结构外梁上预埋的钢管拉接,拉接必须牢固;d、在搭设脚手架时,连墙杆与其他杆件同步搭设,严禁在脚手架使用期间拆除连墙杆。五、扣件式钢管脚手架搭设1、基础回填,场地平整,设置垫板。2、第一步外架横档(即小横杆)伸入首层楼层内,再在本层外梁预埋件设置斜支撑杆与架体第二步大横杆上,承受此一挑架体的重量,水平拉设除二层设置连墙点外,在第二步大横杆位置与结构设置抱柱拉结3、扣件扭力矩40~60N·m。4、立杆不设接头,与楼层预埋洞必须是交差点。5、立杆设在水平挑杆上,立杆纵向间距1.5m,横向间距0.9m,步距1.8m,每楼层、每隔三跨立杆,设一连墙杆6、脚手架与建筑物连接不但可以防止因风荷载而产生的向内或向外倾翻事故,同时可以作为架体的中间约束,减少立杆的计算长度,提高承载能力,保证脚手架的整体稳定性。7、连墙杆宜靠近主节点设置,距主节点不应大于300mm;8、连墙杆按每一层每三跨设置,不得在作业中随意设置,且与建筑结构外梁上预埋的钢管拉接,拉接必须牢固。9、在搭设脚手架时,连墙杆与其他杆件同步搭设,严禁在脚手架使用期间拆除连墙杆。10、要注意架体水平及垂直度,防止架体变形扭转受力,要防止架体中部下垂和外倾。11、纵向水平杆设置于小横杆之上,在立柱的内侧,并采用十字扣件与立杆想扣。12、纵向水平杆采用对接扣件,接头不能在同跨内,相邻接头应错开500mm以上。如采用旋转扣件时,应使用3个扣件对接。纵向水平杆步高1.8m,设4道纵向水平杆。架子的外侧应设1.2m高的防护栏杆。第5页共19页第4页共19页编号:时间:2021年x月x日书山有...
