C座人货电梯施工方案VIP专享VIP免费

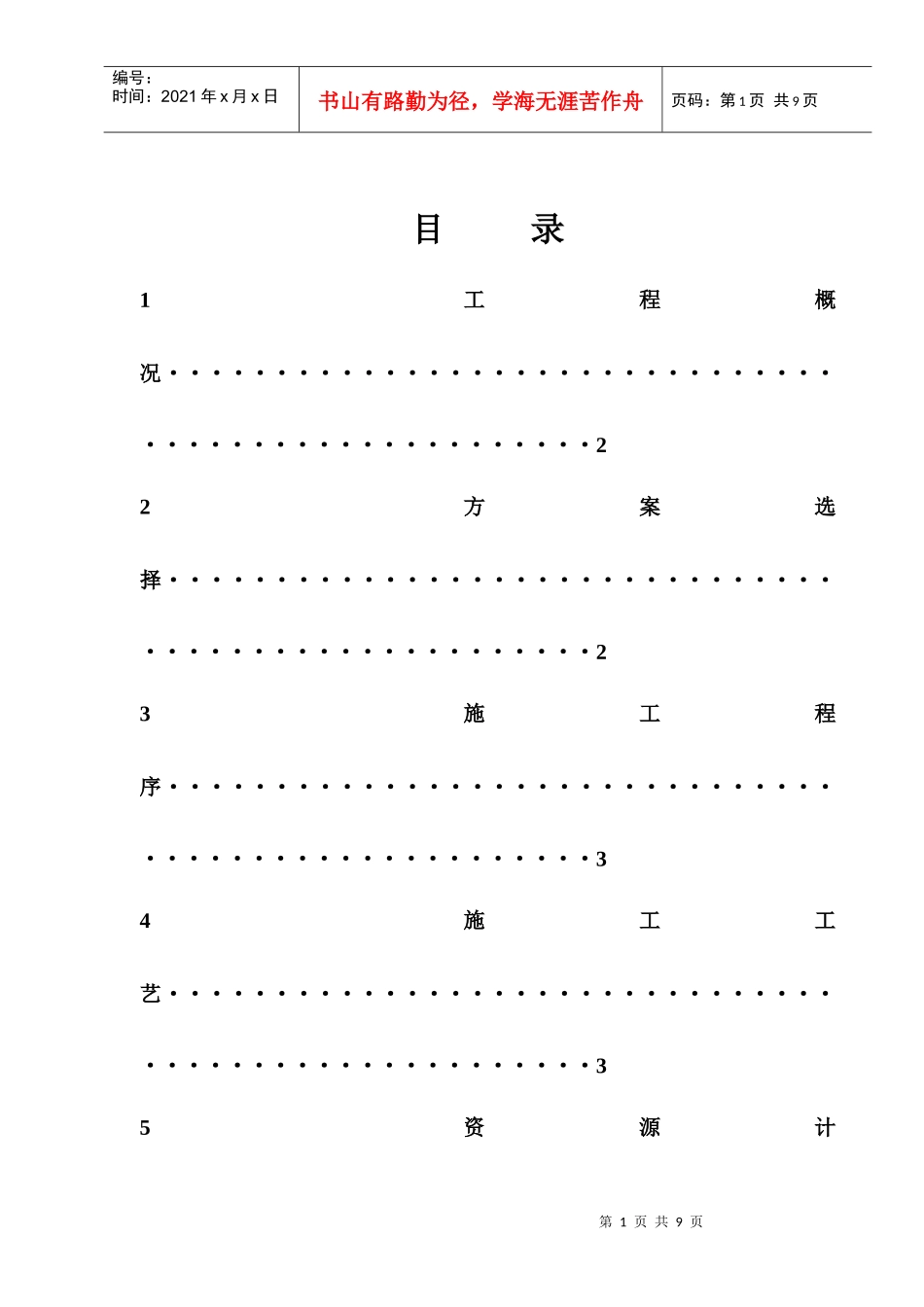

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页目录1工程概况····················································22方案选择····················································23施工程序····················································34施工工艺····················································35资源计第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页划····················································56施工要求及保证措施··········································67编制依据····················································7第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页1工程概况本工程为内蒙古呼和浩特市玉泉区兰亭文苑C段-住宅楼，位于鄂尔多斯西街南侧。建设单位：呼和浩特市鹏盛房地产开发有限责任公司；设计单位：唐山市富城建筑规划设计有限责任公司勘察单位：内蒙古自治区城镇建设水文中心施工单位：内蒙古昭华建筑工程（集团）有限责任公司监理单位：内蒙古居泰监理咨询有限公司质监单位：呼和浩特市质量监督站安监单位：呼和浩特市安全监督站2方案选择本工程所用的SCD200/200型附壁式施工电梯，采用齿轮齿条咬合方式驱动吊笼运行，实现了高层建筑施工中人员和货物的垂直运输，具有效率高、性能稳定、维护简单、安全可靠等特点，可方便的安装和拆卸。根据现场情况，C#楼施工电梯基础设置在车库顶板上，基础底部为回第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页填土和岩石。电梯的主要技术参数如下表：1额定载重量2×2000kg或2×20人2最大提升高度m2503升降运行速度30m/min4电梯额定功率（KW）2*115导轨架（长×宽×高）0.65m×0.65m×1.5m6梯笼（长×宽×高）3．05m×1.3m×2.5m7吊笼质量kg14008标准节中心矩mm650*6509标准节质量kg16510吊杆额定提升重量kg25011安全器制动力矩303施工程序施工电梯基础施工→电梯的安装→附壁连接操作→电梯的拆卸4施工工艺4.1基础施工C#楼施工电梯的基础尺寸为3600×5000mm，高250mm。其做法为：车库顶或车库外岩石上人货梯基础位置支设模板，基础底部加双层双向钢筋网片（三级钢Φ10，间距250*250mm），然后用C30混凝土浇筑（基础配筋详见基础剖面图），再用M20的螺栓固定施工电梯底座。施工电梯安装时应考虑以下方面：直接坐落于地下室顶板上的电梯，为保证结构安全在人货梯基础对应位置对地下层顶板用钢管以及可调节螺杆顶撑进行加固。C#楼电梯基础在第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页电梯拆除后不凿除，将车库顶板防水层直接做至电梯基础覆盖。4.2电梯的安装4.2.1电梯导轨架的纵向中心至建筑物的距离选择为300cm的安装尺寸。4.2.2按安装尺寸及基础图搞好混凝土基础，在浇筑基础时还需考虑冲洗设备和排水措施。4.2.3在安装前将需要的导轨架、撑杆、扣环等物件的插口、销口穿轴部分的锈皮除净，并在安装紧固过程中涂抹适当的黄油防锈。4.2.4将拼装好的底笼运到混凝土基础上，填塞预留孔，即行捣实抹平，待混凝土达到一定硬度时，将地脚螺栓稍加固定。4.2.5利用工地上现有的起吊设备进行吊装加节。当安装好导轨架第三节后，即可吊装梯笼和平衡重，此时平衡铁下面应垫枕木，垫木高度30cm左右，以便调整梯笼上限位开关的位置。4.2.6当安装好导轨架第七节后，应检查和校正导轨架的垂直度，偏离过大可垫托底座，要求垂直度在10米之内的偏差不大于2mm为合格，最后压...
