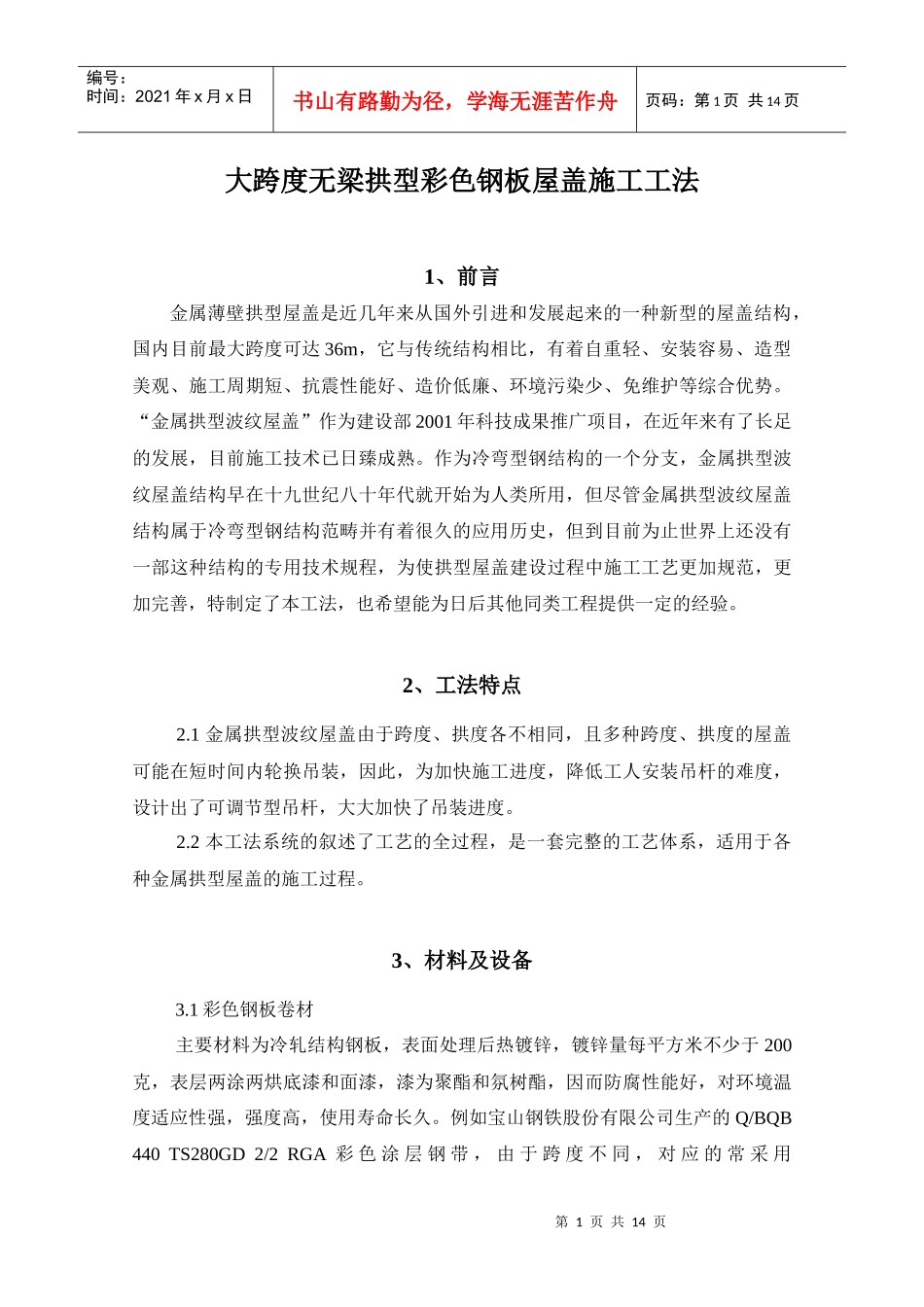

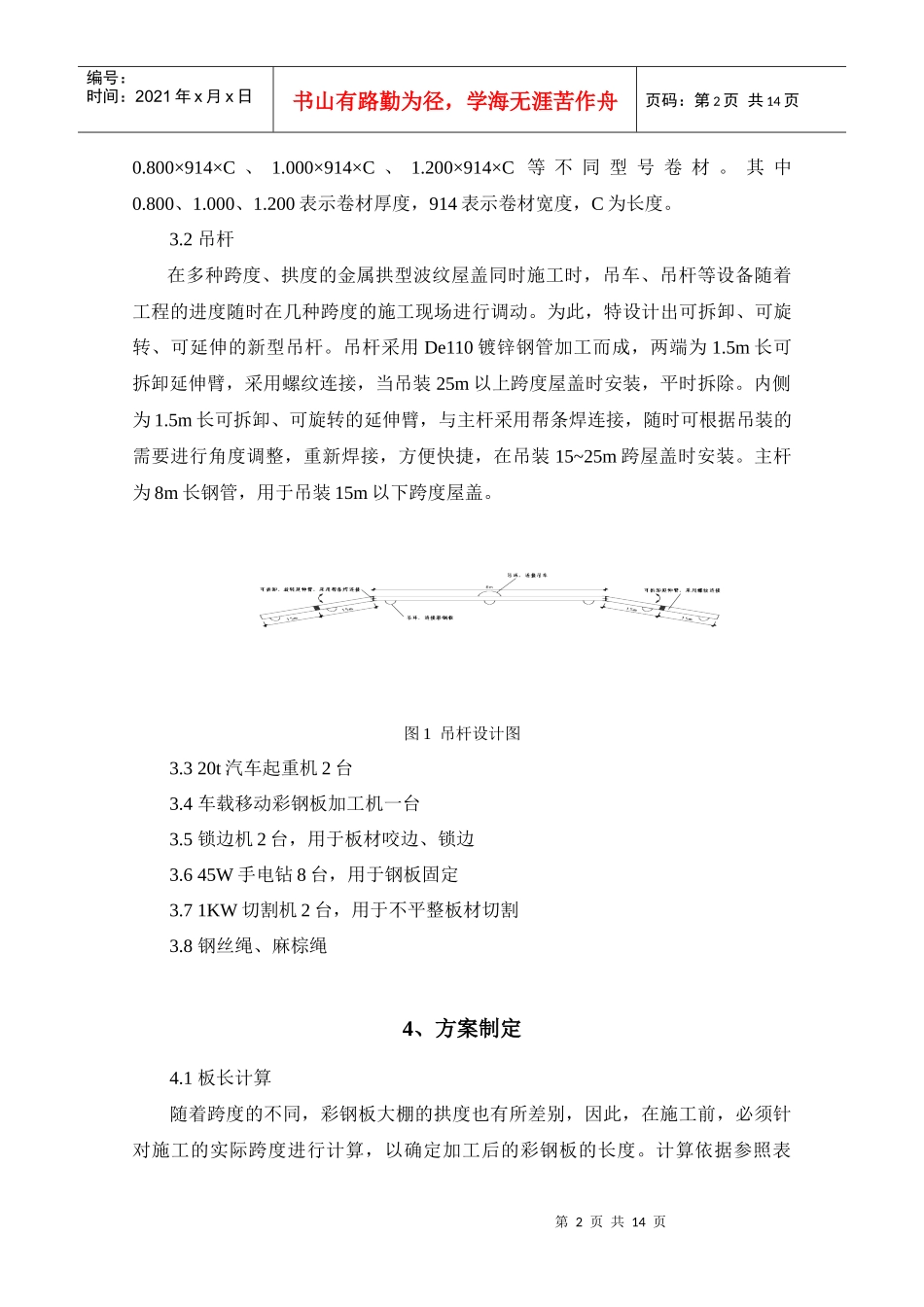

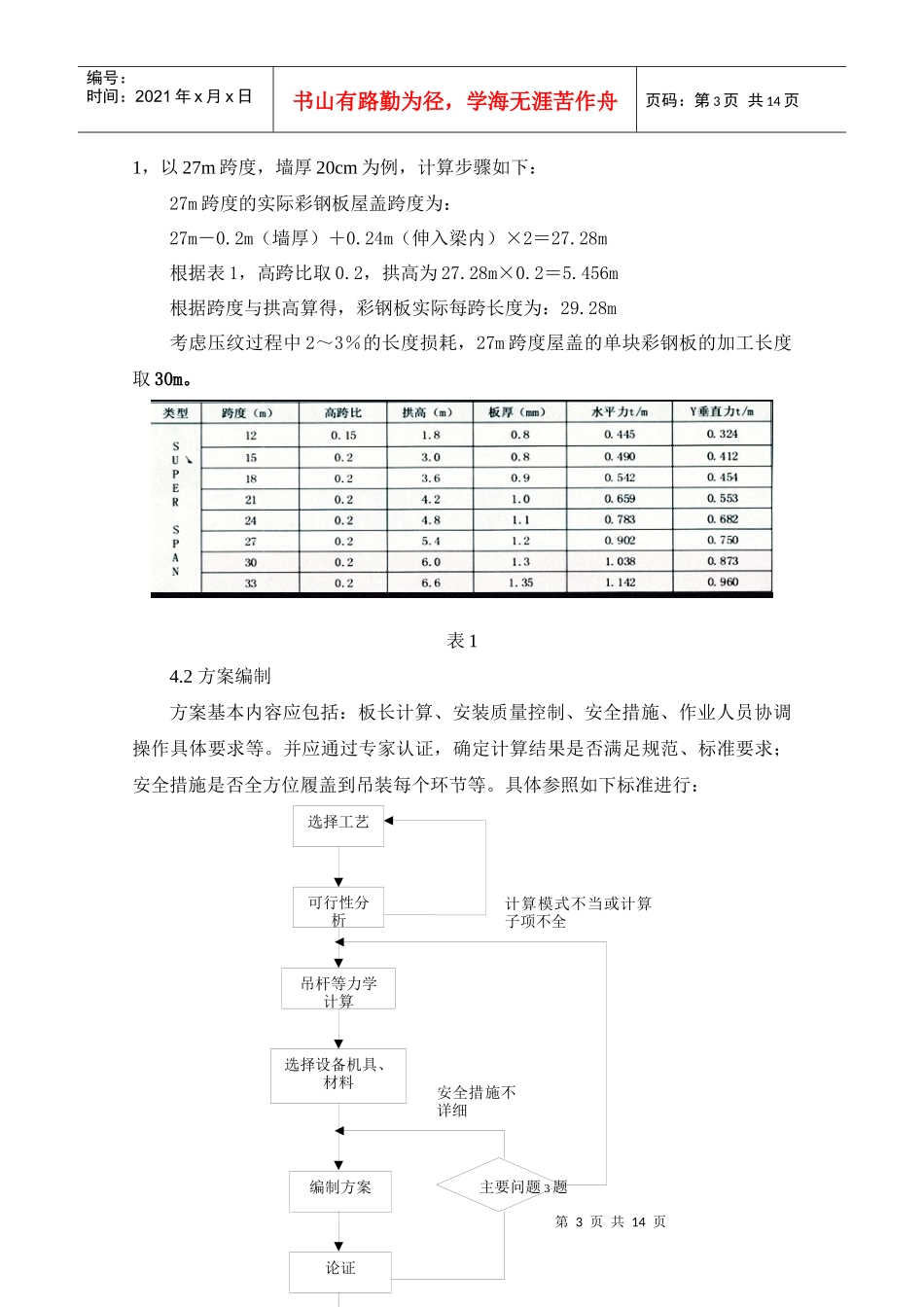

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页大跨度无梁拱型彩色钢板屋盖施工工法1、前言金属薄壁拱型屋盖是近几年来从国外引进和发展起来的一种新型的屋盖结构，国内目前最大跨度可达36m，它与传统结构相比，有着自重轻、安装容易、造型美观、施工周期短、抗震性能好、造价低廉、环境污染少、免维护等综合优势。“金属拱型波纹屋盖”作为建设部2001年科技成果推广项目，在近年来有了长足的发展，目前施工技术已日臻成熟。作为冷弯型钢结构的一个分支，金属拱型波纹屋盖结构早在十九世纪八十年代就开始为人类所用，但尽管金属拱型波纹屋盖结构属于冷弯型钢结构范畴并有着很久的应用历史，但到目前为止世界上还没有一部这种结构的专用技术规程，为使拱型屋盖建设过程中施工工艺更加规范，更加完善，特制定了本工法，也希望能为日后其他同类工程提供一定的经验。2、工法特点2.1金属拱型波纹屋盖由于跨度、拱度各不相同，且多种跨度、拱度的屋盖可能在短时间内轮换吊装，因此，为加快施工进度，降低工人安装吊杆的难度，设计出了可调节型吊杆，大大加快了吊装进度。2.2本工法系统的叙述了工艺的全过程，是一套完整的工艺体系，适用于各种金属拱型屋盖的施工过程。3、材料及设备3.1彩色钢板卷材主要材料为冷轧结构钢板，表面处理后热镀锌，镀锌量每平方米不少于200克，表层两涂两烘底漆和面漆，漆为聚酯和氛树酯，因而防腐性能好，对环境温度适应性强，强度高，使用寿命长久。例如宝山钢铁股份有限公司生产的Q/BQB440TS280GD2/2RGA彩色涂层钢带，由于跨度不同，对应的常采用第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页0.800×914×C、1.000×914×C、1.200×914×C等不同型号卷材。其中0.800、1.000、1.200表示卷材厚度，914表示卷材宽度，C为长度。3.2吊杆在多种跨度、拱度的金属拱型波纹屋盖同时施工时，吊车、吊杆等设备随着工程的进度随时在几种跨度的施工现场进行调动。为此，特设计出可拆卸、可旋转、可延伸的新型吊杆。吊杆采用De110镀锌钢管加工而成，两端为1.5m长可拆卸延伸臂，采用螺纹连接，当吊装25m以上跨度屋盖时安装，平时拆除。内侧为1.5m长可拆卸、可旋转的延伸臂，与主杆采用帮条焊连接，随时可根据吊装的需要进行角度调整，重新焊接，方便快捷，在吊装15~25m跨屋盖时安装。主杆为8m长钢管，用于吊装15m以下跨度屋盖。图1吊杆设计图3.320t汽车起重机2台3.4车载移动彩钢板加工机一台3.5锁边机2台，用于板材咬边、锁边3.645W手电钻8台，用于钢板固定3.71KW切割机2台，用于不平整板材切割3.8钢丝绳、麻棕绳4、方案制定4.1板长计算随着跨度的不同，彩钢板大棚的拱度也有所差别，因此，在施工前，必须针对施工的实际跨度进行计算，以确定加工后的彩钢板的长度。计算依据参照表第3页共14页第2页共14页编制方案论证选择工艺可行性分析吊杆等力学计算选择设备机具、材料主要问题3题计算模式不当或计算子项不全安全措施不详细编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1，以27m跨度，墙厚20cm为例，计算步骤如下：27m跨度的实际彩钢板屋盖跨度为：27m－0.2m（墙厚）＋0.24m（伸入梁内）×2＝27.28m根据表1，高跨比取0.2，拱高为27.28m×0.2＝5.456m根据跨度与拱高算得，彩钢板实际每跨长度为：29.28m考虑压纹过程中2～3％的长度损耗，27m跨度屋盖的单块彩钢板的加工长度取30m。表14.2方案编制方案基本内容应包括：板长计算、安装质量控制、安全措施、作业人员协调操作具体要求等。并应通过专家认证，确定计算结果是否满足规范、标准要求；安全措施是否全方位履盖到吊装每个环节等。具体参照如下标准进行：第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页5、施工工艺5.1工艺流程图35.2预埋件、铁托板、拉环加工预埋件采用10mm厚热轧板与Ф14钢筋加工而成；铁托板采用1500×5×6000热轧板加工，成型后，经除锈涂刷防锈底漆两道；拉环由Ф20钢筋加工。具体尺寸详见图4～图6。第5页共14页第4页共1...
