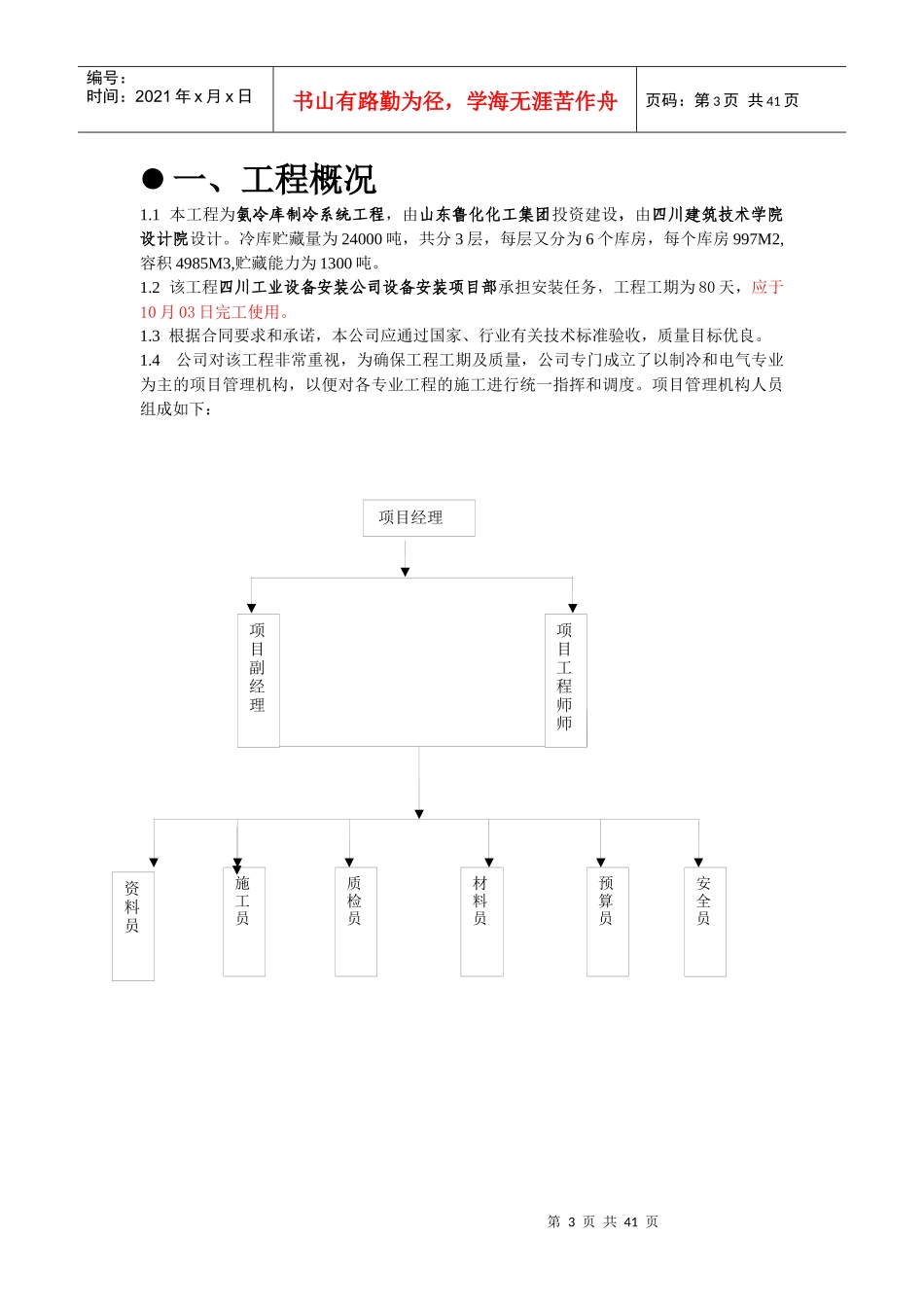

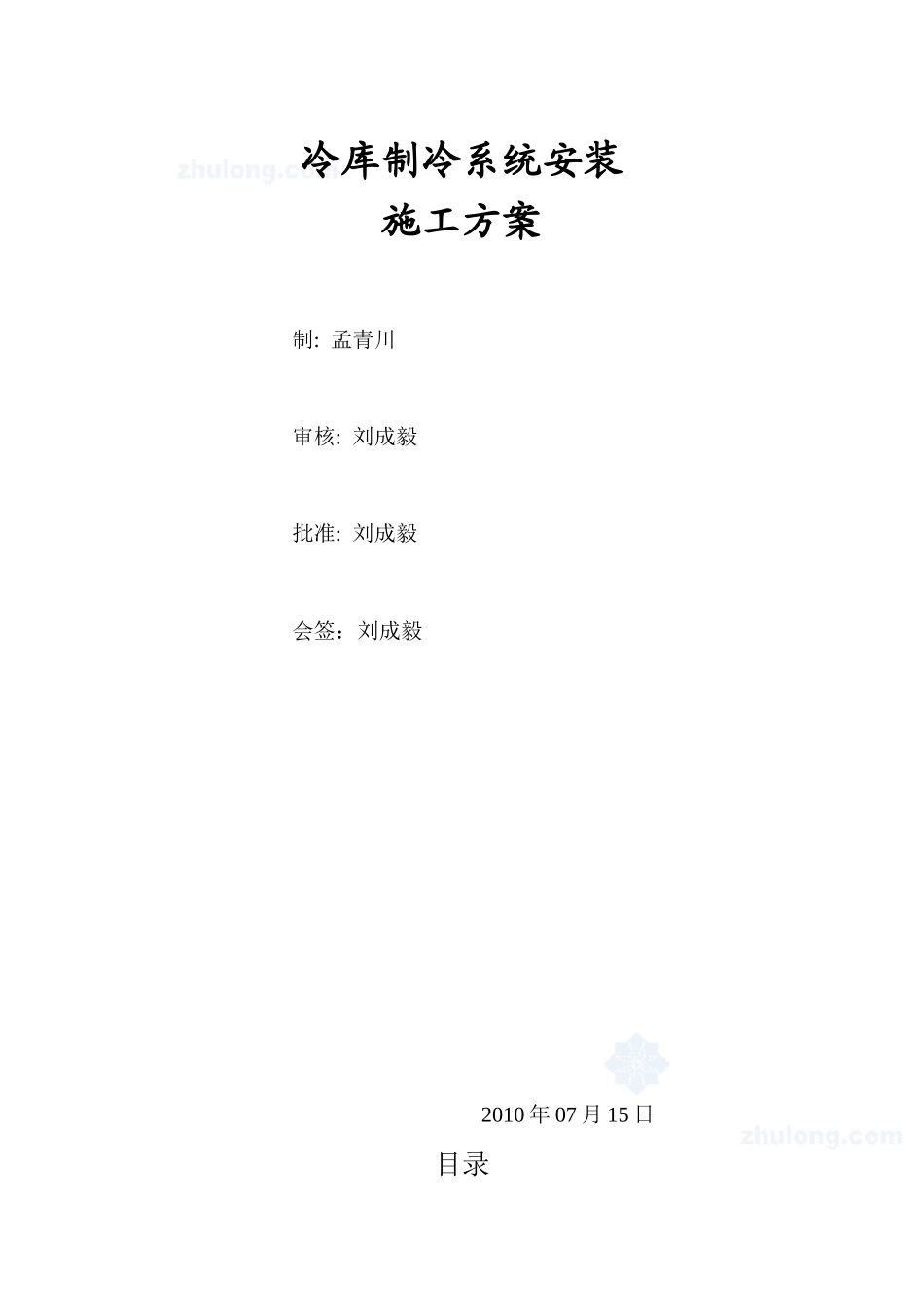

冷库制冷系统安装施工方案制:孟青川审核:刘成毅批准:刘成毅会签：刘成毅2010年07月15日目录第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页第3页共41页第2页共41页预算员质检员材料员施工员安全员编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页一、工程概况1.1本工程为氨冷库制冷系统工程，由山东鲁化化工集团投资建设，由四川建筑技术学院设计院设计。冷库贮藏量为24000吨，共分3层，每层又分为6个库房，每个库房997M2,容积4985M3,贮藏能力为1300吨。1.2该工程四川工业设备安装公司设备安装项目部承担安装任务，工程工期为80天，应于10月03日完工使用。1.3根据合同要求和承诺，本公司应通过国家、行业有关技术标准验收，质量目标优良。1.4公司对该工程非常重视，为确保工程工期及质量，公司专门成立了以制冷和电气专业为主的项目管理机构，以便对各专业工程的施工进行统一指挥和调度。项目管理机构人员组成如下：项目经理项目副经理项目工程师师资料员第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页二、编制依据2.1《通风与空调工程施工及验收规范》（GB50243—2002）；2.2《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274—98）；2.3《压缩机、风机、泵安装工程施工及验收规范》（GB50275—98）；2.4《工业金属管道工程施工及验收规范》（GB50235—97）；2.5《采暖与卫生工程施工及验收规范》（GB50235—97）；2.6《自动化仪表安装工程质量检验评定标准》（GBJ131—90）；2.7《机械设备安装工程施工及验收通用规范》（GB50231—98）；2.8《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；2.9《工业设备及管道绝热工程施工及验收规范》（GBJ126-89）。2.10《输送流体用无缝钢管》（GB8163-1999）；2.11《低压流体输送焊接管》（GB3091-82）；2.12《设备及管道保冷设计导则》（GB/T1558）；第5页共41页第4页共41页施工准备开箱检查基础验收设备搬运与吊装设备初平地脚螺栓孔二次灌浆拧紧地脚螺栓基础二次灌浆设备拆洗装配配套设备安装试运转调试编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页三、施工工艺流程图设备精平与基础灌浆抹面交工验收成品保护第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页四、施工进度计划序号分部分项工程名称日历天数2468202428323640444852566064687276801施工准备设备基础验收2材料验收3管道等预制、运输4阀门试压5设备安装6管道安装7电缆桥架制安8线缆敷设9电机检查接线10压力试验及清洗11真空试验12单机试运行13系统联调14竣工验收（初验）五、施工准备5.1技术资料准备：工程承接后，项目负责人组织项目部成员熟悉施工图纸，进行图纸会审记录，由技术负责人编制施工预算、施工组织设计、分部分项工程施工方案及成品保护措施、设备材料供应计划等。由技术员编制分部、分项工程和分工种技术安全交底，并负责向施工员、施工班组进行安全技术交底，并督促材料员对材料的材质和相关设备技术资料进行核验。材料员施工前应根据施工图，对安装系统所需的主辅材料编制出准确详实的材料计划并会同供应部门，按照施工顺序拟订材料运输计划和运输方案。材料设备到场后，应根据材料计划表仔细清点数量，核对材质、型号，认真检验材料是否符合工艺要求和质量要求，是否具有产品出厂合格证及质量证明书，并认真填写入场材料表（或进场材料报验）。项目负责人与质检员参与本工程的质量策划。施工员落实劳动力计划及施工机具情况，落实各协作单位情况和施工准备工作情况，对职工进行安全施工和防火措施教育。技术人员结合编制的施工预算，认真研究学习施工图纸，充分领会设计意图，准备相关规范、规程、标准图，领取技术、质量记录表格，准备施工测量仪器工具，为工程开工做好技术准备工作。5.2施工图预审及施工方案：有项目经理组织专业技术人员进行图纸预审同时编制施工方案。第7页共41页第6页共41页编号：时间：2021年x月x...
