330变电站110kV间隔扩建施工方案VIP免费

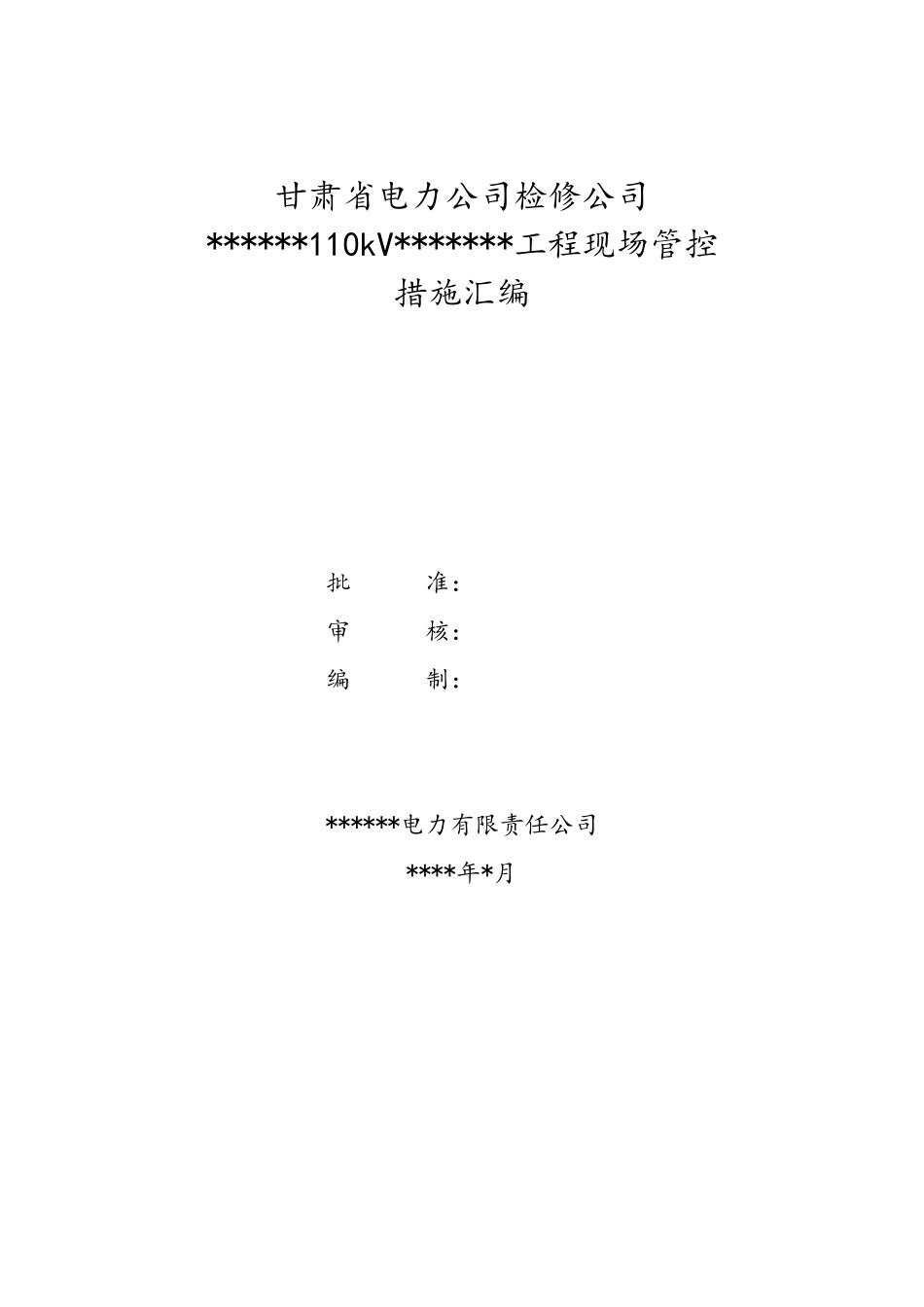

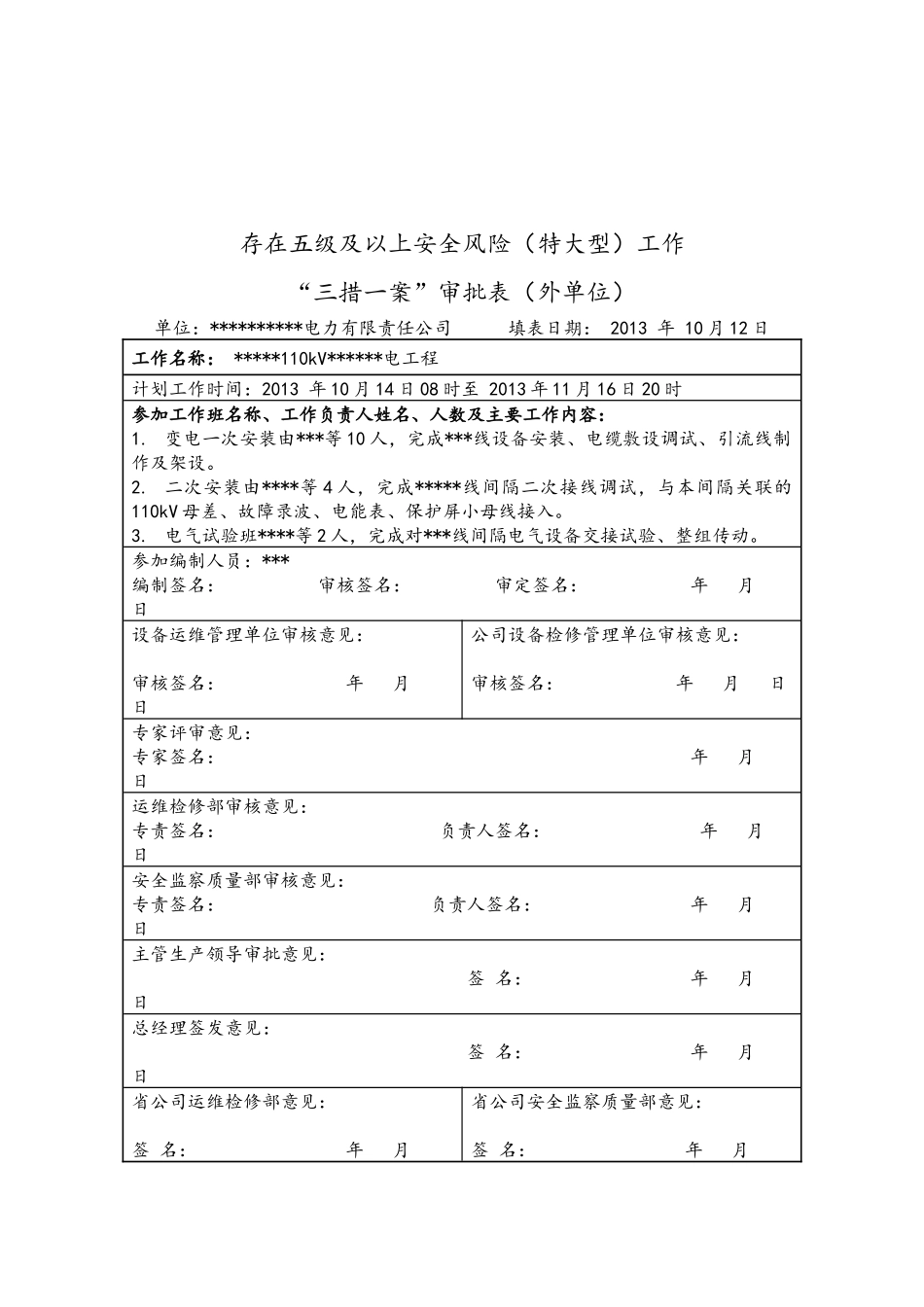

甘肃省电力公司检修公司******110kV*******工程现场管控措施汇编批准：审核：编制：******电力有限责任公司****年*月存在五级及以上安全风险（特大型）工作“三措一案”审批表（外单位）单位：**********电力有限责任公司填表日期：2013年10月12日工作名称：*****110kV******电工程计划工作时间：2013年10月14日08时至2013年11月16日20时参加工作班名称、工作负责人姓名、人数及主要工作内容：1.变电一次安装由***等10人，完成***线设备安装、电缆敷设调试、引流线制作及架设。2.二次安装由****等4人，完成*****线间隔二次接线调试，与本间隔关联的110kV母差、故障录波、电能表、保护屏小母线接入。3.电气试验班****等2人，完成对***线间隔电气设备交接试验、整组传动。参加编制人员：***编制签名：审核签名：审定签名：年月日设备运维管理单位审核意见：审核签名：年月日公司设备检修管理单位审核意见：审核签名：年月日专家评审意见：专家签名：年月日运维检修部审核意见：专责签名：负责人签名：年月日安全监察质量部审核意见：专责签名：负责人签名：年月日主管生产领导审批意见：签名：年月日总经理签发意见：签名：年月日省公司运维检修部意见：签名：年月省公司安全监察质量部意见：签名：年月日日*****110kV*****工程停电计划序号停电范围工作内容计划检修时间工作人员管理人员备注1不停电1.断路器基础制作10月14日7:00-10月22日20：00***等10人***2不停电1.完成***线间隔户外设备吊装2.***线间隔保护屏、端子箱安装10月23日7:00-10月24日20:00***等10人***3不停电1.***线间隔刀闸机构安装、设备调试2.***线间隔设备电气交接试验10月25日7:00-10月27日20:00***等10人***4不停电1.***线甲刀闸、乙刀闸、丙刀闸及旁路刀闸验收及消缺10月28日7:00-10月28日20:00***等10人***5不停电1.***线间隔控制电缆敷设2.***线间隔控制电缆接入10月29日7:00-11月4日20:00***等10人***6110千伏乙母1100母联110千伏乙母PT1121眉镇线1***线高跨线制作安装2.***线高跨线至断路器引流线制作安装3.***线高跨线至甲刀闸、乙刀闸引流线制作安装4.***线乙刀闸至乙母引流线制作安装11月5日7:00-11月7日20:00***等10人***1121眉镇线为相邻带电线路7110kV甲母1100母联110千伏甲母PT1.***线甲刀闸至甲母引流线制作安装2.完成1111眉川线甲刀闸消缺11月8日7:00-11月9日20:00***等10人***8110kV旁母1.***线旁路刀闸至旁母引流线制作安装2.***线路终端塔至门型架引流线制作安装、丙刀闸至线路引流线制作安装3.***线线路至门型架出线引流线搭接及线路贯通11月10日7:00-11月10日20:00***等10人***9不停电1.***线户外端子箱与相邻间隔端子箱电源接入2.主控室***线保护屏与相邻屏小母线接火3.***线间隔与原有的故障录波屏，母差屏，电能表屏11月11日7:00-11月14日20:00***等10人***联系电缆接入（母差电流回路待整体验收工作结束后，投运前再接入）4.***线保护装置上电，单体调试及整组传动试验5.***线防火封堵、设备标识10不停电1.整体自检、消缺、验收11月15日7:00—11月16日20:00***等10人***注：实际停电时间以调度安排为准。一、工程概述1.330kV**变***线扩建工程按照设计要求，在330kV**变主控室安装110kV线路保护测控柜1面，电度表2块（安装在原有电能表屏）；在330kV**变110kV设备区安装110kV断路器1台；安装110kV隔离开关4组；安装110kV电流互感器3台；配置五防闭锁。2.本次扩建工程中涉及到330kV**变甲、乙、旁母线停电，即110kV乙母线停电3天,1121眉镇线停电1天，110kV甲母线停电2天，110kV旁母线停电1天，工程实施期间330kV**变110kV母线处在单母线运行状态，存在四级及以上电网安全风险，为确保施工现场各项措施有效落实及改造工程的安全顺利完成，特制定本工程“三措一案”。**电网接线图见附件1。二、工作内容及计划停电时间1.工作内容及计划停电时间（1）110kV乙母线停电，转检修状态。序号停电范围工作内容计划检修时间工作人员管理人员备注1110千伏乙母1100母联110千伏乙母PT1121眉镇线1***线高跨线制作安装2.***线高跨线至断路器引流线制作安装3.***线高跨线至甲刀闸、乙刀闸引流线制作安装4...
