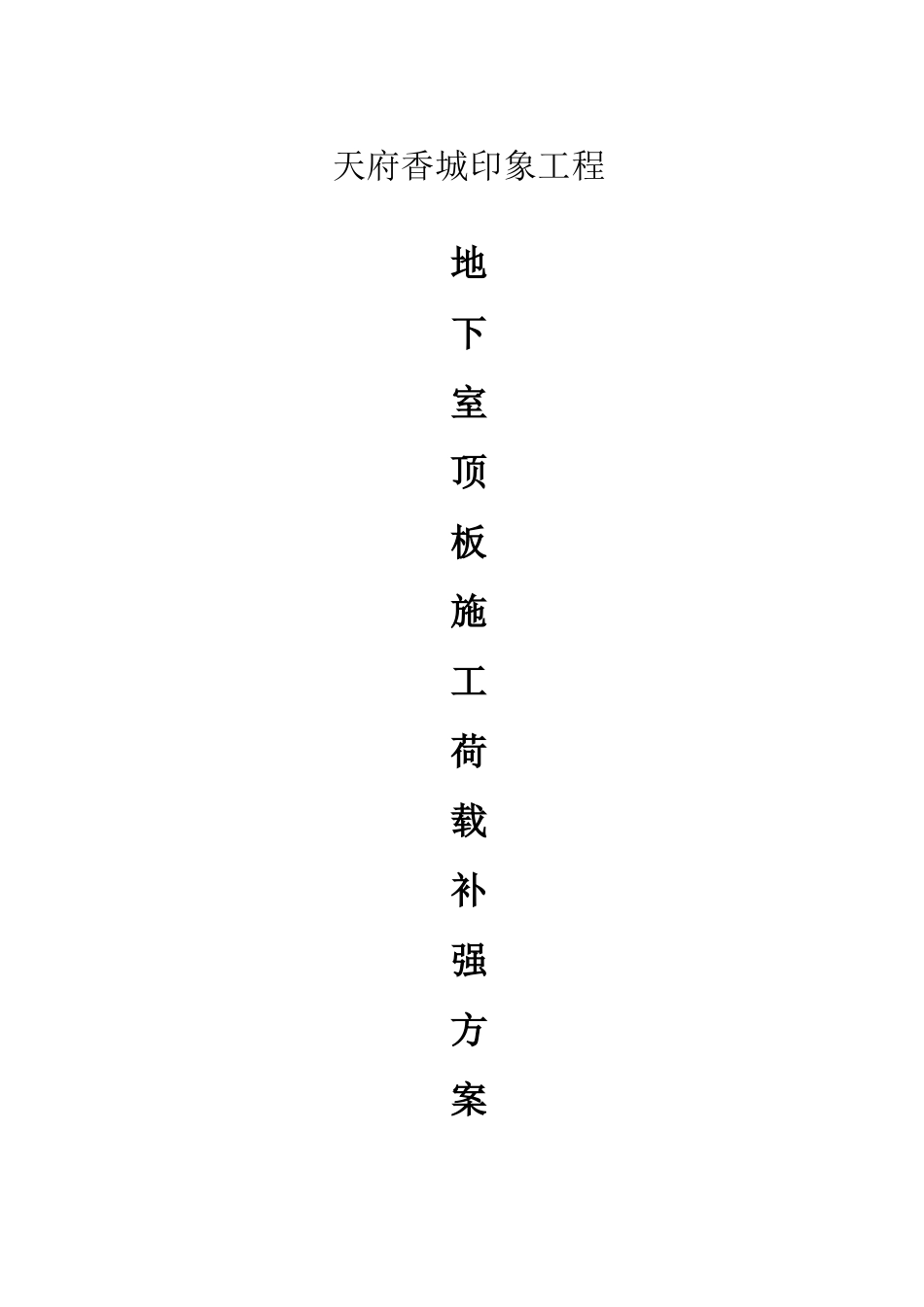

地下室顶板施工荷载补强方案VIP免费

天府香城印象工程地下室顶板施工荷载补强方案第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页成都市第三建筑工程有限公司2010年12月6日目录一、工程概况………………………………………………………03二、地下室顶板施工荷载计算的依据……………………………03三、施工准备………………………………………………………04四、施工工艺及流程………………………………………………04五、支撑承载力计算………………………………………………07六、安全文明施工措施……………………………………………08第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页一、工程概况：本工程由四川天府瑞兴实业有限公司开发建设开发建设，本期工程包括1、2、3、4、5栋住宅和商业裙房。5栋楼均为26层，建筑高度79.9m。本工程地下总建筑面积为27635.00，使用性质为汽车库、自行车库、设备用房等；地上部分为带商业服务网点的高层住宅，地上总建筑面积171030.06。本工程等级为一级，耐火等级一级，结构安全等级为2级，抗震设防烈度为7度。主体结构设计使用年限为50年。本工程地下室顶板施工荷载分布在结构设计总说明图纸中规定：地下室顶板车道部分荷载不大于20KN/㎡。因施工场地限制，施工中的钢筋、砂石堆场只能设置在地下室顶板上，钢筋堆场的钢筋堆放重量按150吨堆放、砂石堆放高度按1.5m高堆放,在地下室顶板面施加的施工荷载分别为：钢筋堆放面积按6m×9m=54㎡计算，1500KN/54㎡=27.8KN/㎡；砂石堆第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页放高度按1.5m高计算，1.5×18KN/1㎡=27KN/㎡；在施工过程中钢筋（水泥）、砼运输车辆必须经地下室顶板面进入施工现场，钢筋（水泥）运输车辆（总车重量按65吨运输）、施工砼泵车一部重量40吨，在地下室顶板面施加的施工荷载分别为：650KN/2.5m/9m=28.9KN/m2；砼泵车等效于28KN/m2。而设计实际施工荷载荷载不大于20KN/m2，无法满足施工需要。需要用钢管脚手架进行支撑加固来补强地下室顶板施工荷载。（钢筋堆场、砂石堆场及运输路线图、施工电梯安装图详天府香城印象装饰阶段平面布置图）。烧结页岩空心砖荷载为8KN/m3，要求堆放高度不超过2m（堆放不大于16KN/m2），堆放页岩空心砖范围的地下室顶板不进行加固处理。二、地下室顶板施工荷载计算的依据：1、《建筑结构荷载规范》（GB50009-2001）中国建筑工业出版社；2、《混凝土结构设计规范》（GB50010-2002）中国建筑工业出版社；3、《建筑施工计算手册》江正荣著中国建筑工业出版社；4、《建筑施工手册》第四版中国建筑工业出版社；第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页5、《混凝土结构工程施工质量验收规范》（GB50204--2002）；6、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）；7、中电科技集团河北工程项目管理有限公司设计的天府香城印象施工图纸。三、施工准备了解工程概况、认真熟悉图纸，对本工程的难点认真研究，尤其是是在受到场地限止，地下室顶板无法满足施工荷载的要求时应采取必要的补强方案。为了在地下室顶板能够堆放建筑材料，行使重型机械设备（如砼搅拌车、钢筋运输车、施工电梯等），而不造成地下室顶板因施工荷载或堆载大于顶板设计荷载时，顶板挠曲变形或裂缝。故本工程采用扣件钢管架支撑的方案对地下室顶板的施工荷载进行补强。四、施工工艺及流程第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页本工程地下室为满铺地下室，施工荷载主要集中于地下室顶板连接体部分，钢管架支撑补强方案主要作用于连接体部分，故选用以下材料：支承体系，采用钢管脚手架支撑体系。1、搭设支承架纵向、横向支承立杆均按间距1.0m布设；横向、纵向水平拉杆均按间距1.5m布设，搭设要求均必须符合施工要求。（1）、立杆垂直度，纵向偏差不大于H/200，且不大于100MM，横向偏差不大于H/400，且不大于50MM。（2）纵向水平杆水平偏...
