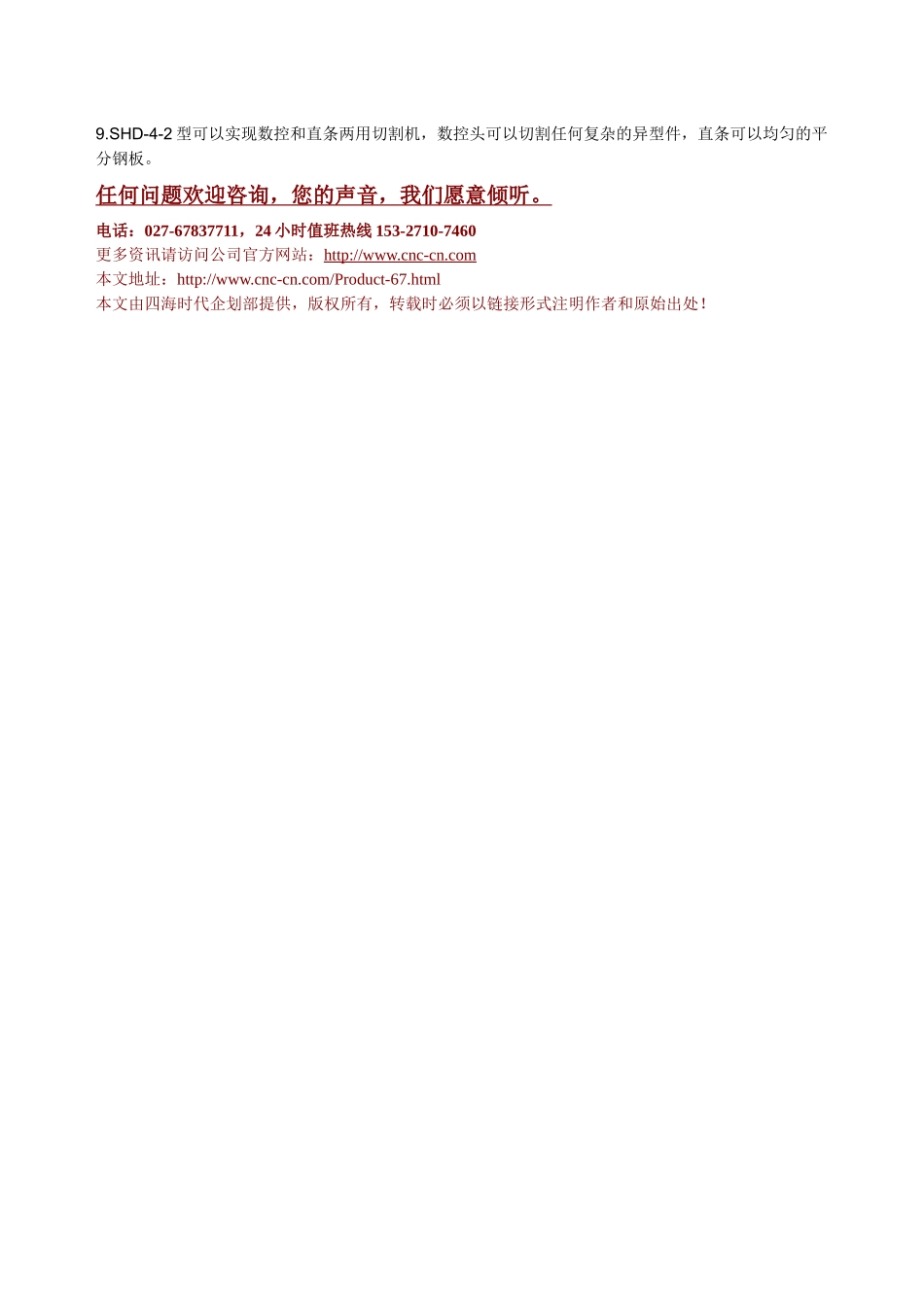

数控抽条龙门切割机SHD-4-2型技术参数_第3页
3/3
SHD-4-2数控抽条龙门切割机http://www.cnc-cn.com/Product-67.html主要技术参数序号参数名称单位参数1横梁长度mm40002导轨长度mm60003横向有效行程mm32004纵向有效行程mm48005割炬组数套16切割速度mm/min25—32007割炬升降距离mm80—1308切割钢板厚度mm火焰:6—150等离子:视等离子电源大小而定8操作系统套四海时代/斯达特/上海交大(可选)9驱动方式套步进电机/伺服电机(可选)10调高方式套电动按钮/自动调高(可选)11增配抽条把3~1112切割气体—氧气+乙炔或丙烷13工作界面—全中文/全英文14工作电源V~220V,50HZ,500-1000W15数控系统套四海时代赠送配件移动U盘一只、画线装置一套、割嘴1#2#各一套、产品说明书一本、二次开发软件一套、电源线一根、通针一套。产品描述:数控抽条龙门切割机SHD-4-2型该设备集合了SHD-4-1和SHD-4-3的优点,切割机横梁前面的数控割枪可以切割任何复杂的异性图形,横梁后面可增配直条割炬,SHD-4-2属于一款多功能型数控切割机。产品特点:1.SHD-4-2型横梁:采用方管对焊结构,具有刚性好,精度高,自重轻,惯量小的特点。所有焊接件均振动时效去应力处理,有效的防止了结构变形;2.SHD-4-2型纵、横向驱动:均采用精密齿轮齿条(7级精度)传动。横向导轨采用台湾进口的直线导轨,纵向导轨是由精密加工的特质钢轨制成,保证了切割机的运行平稳,精度高,且经久耐用,清洁美观;减速采用行星齿轮减速器,可以非常完美的保证运动的精度和平衡度;3.SHD-4-2型纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对导轨的压紧程度,使整机在运动中保持稳定的导向。装有除尘器,随时刮扫积聚在导轨表面的杂物;4.驱动系统为国产步进驱动,根据用户需要可选用世界顶级产品——进口日本松下交流伺服驱动/国产伺服驱动,使整机更加运行平稳,速度变速范围更宽,加速时间短;5.升降体采用铝合金结构体,升降导向采用直线导轨,升降提升采用滚珠丝杠提升;6.简单易用的自动编程系统,使数控编程不再复杂,轻而易举;7.SHD-4-2型数控控制系统采用自主研发控制系统,具有目前国内最为优良的稳定性和超强抗干扰能力。8.友好的界面,中文汉显,随机提示操作方法,键盘简便,操作快捷,一目了然。接口指示灯可直接提供故障诊断;9.SHD-4-2型可以实现数控和直条两用切割机,数控头可以切割任何复杂的异型件,直条可以均匀的平分钢板。任何问题欢迎咨询,您的声音,我们愿意倾听。电话:027-67837711,24小时值班热线153-2710-7460更多资讯请访问公司官方网站:http://www.cnc-cn.com本文地址:http://www.cnc-cn.com/Product-67.html本文由四海时代企划部提供,版权所有,转载时必须以链接形式注明作者和原始出处!
