宁波江东北区污水厂施工方案VIP免费

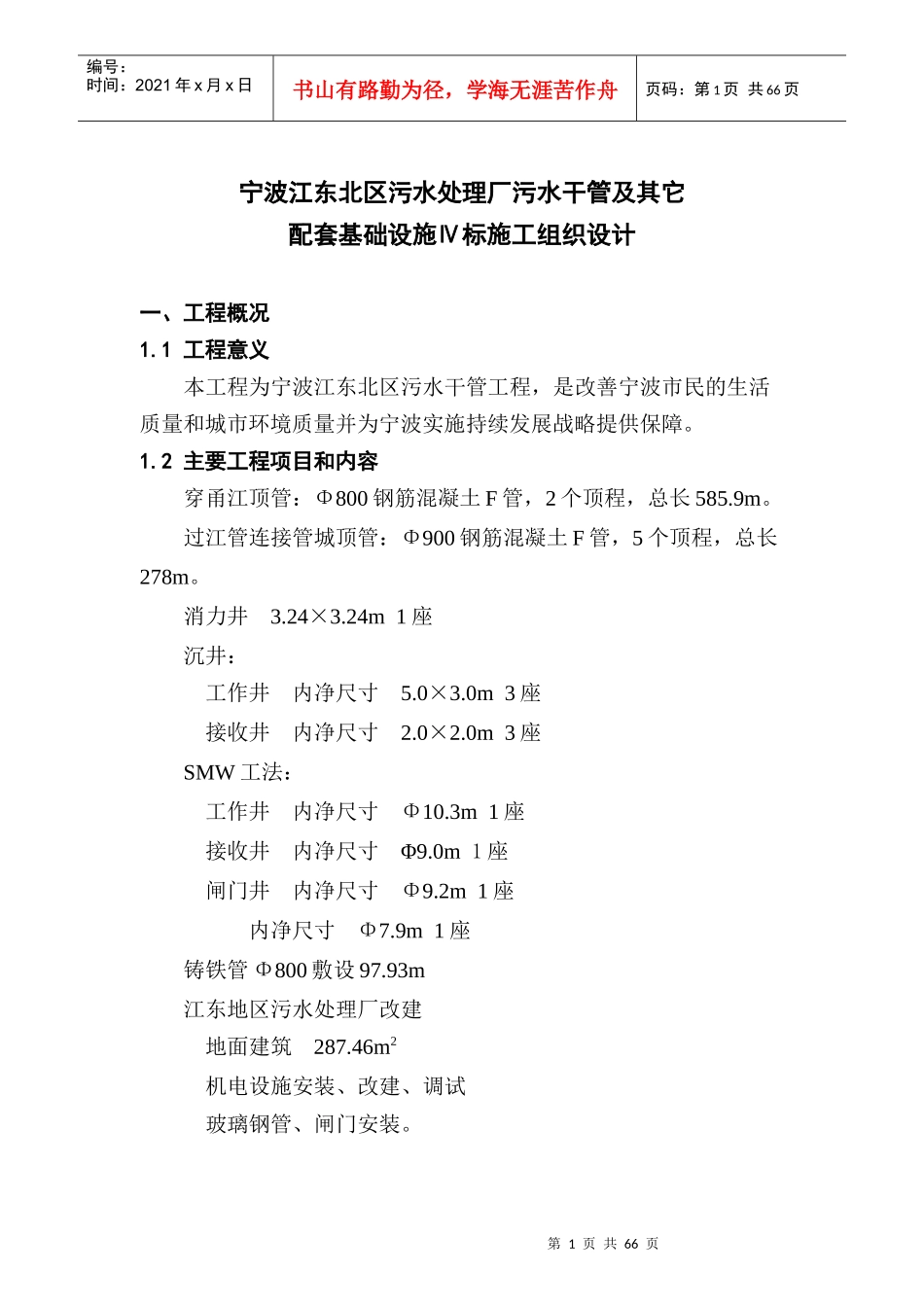

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页宁波江东北区污水处理厂污水干管及其它配套基础设施Ⅳ标施工组织设计一、工程概况1.1工程意义本工程为宁波江东北区污水干管工程，是改善宁波市民的生活质量和城市环境质量并为宁波实施持续发展战略提供保障。1.2主要工程项目和内容穿甬江顶管：Φ800钢筋混凝土F管，2个顶程，总长585.9m。过江管连接管城顶管：Φ900钢筋混凝土F管，5个顶程，总长278m。消力井3.24×3.24m1座沉井：工作井内净尺寸5.0×3.0m3座接收井内净尺寸2.0×2.0m3座SMW工法：工作井内净尺寸Φ10.3m1座接收井内净尺寸Φ9.0m1座闸门井内净尺寸Φ9.2m1座内净尺寸Φ7.9m1座铸铁管Φ800敷设97.93m江东地区污水处理厂改建地面建筑287.46m2机电设施安装、改建、调试玻璃钢管、闸门安装。第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页1.3施工工期按照招标文件条款规定，从开工通知规定日起至竣工的期限为150天。即计划开工日期为2000年9月1日，计划竣工日期为2001年1月28日。根据施工进度计划的安装，拟定于2000年9月1日开工，至2001年1月20日竣工，比招标文件规定的施工工期提前8天。1.4地质情况根据业主提供的地质资料，本工程的地层可分为：①杂填土、松散，碎石、混凝土、砂、碎瓦片及生活垃圾等。②粉质粘土、黄灰色、软塑状态，饱和。③1淤泥质粉质粘土，黄灰色，含少量腐值物，层面夹薄层粉细砂，流塑，饱和。③2淤泥质粘土，灰色，含少量贝壳碎片，中密，饱和。③3淤泥质粉质粘土：灰色，含贝壳碎片，层面夹薄层粉细砂，流塑，饱和。④1粉砂：灰绿色，含贝壳碎片，中密，饱和。④2粉质粘土：灰绿色，含较多贝壳碎片，粉粒含量很高，软塑，局部流塑。二、施工准备本标段工程的交通组织、地下管线的保护和地区排水等都有一定的难度。因此，在开工前做好施工准备就显得十分重要。2.1做好现场调查开工前务必根据招标文件和设计图纸进行详细地现场踏勘，认真做好下列各项施工准备工作。第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页2.1.1摸清施工范围内原有的排水系统情况及以往历年暴雨积水的情况，以便拟定好施工期间需采取的排水措施。2.1.2核实各类地下管线的位置、数量、口径、深度和接头形式等，必要时开挖样洞进行核实；对各类的架空线的杆位、高度（地面至架空线的净高）、电压情况也需认真核实。开工前，在业主的支持下召开好地下公用管线单位的配合会议，落实好有关管线的搬迁或加固，现场监护等事宜。2.1.3调查了解施工范围内道路的过境车辆及附近各单位行驶车辆的类别和数量，以及对施工的影响程度的情况，征得交通部门的同意拟订交通组织的打算，并召开交通配合会议，落实好施工期间的交通配合工作。2.1.4调查施工现场的建筑物，估计施工期间对其的影响程度，对有碍施工的建筑物，应事先拆除，对安全受影响的建筑物，应作适当加固处理。2.2施工测量2.2.1管道中心线的测施开工前根据由业主和测绘院现场领桩给定的各座工作井和接收井的横座标和纵座标，以及设计图纸指定的管道中心与规划道路红线的距离，采用全站仪或经纬仪测施出管道中心线，并对管道中心桩进行攀线或引出固定桩加以保护。2.2.2临时水准点设置开工前根据设计图纸中指定的水准点，放设临时水准点。临时水准点需设置在不受施工影响的固定构筑物上，并要妥善保护和详细记录在测量手册上。所设置的临时水准点都需进行测量校核，临时水准点必须闭合，闭合差不得大于±12√kmm（K为两水准点第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共66页间距，以KM计）。2.3封拆管道头子封堵和拆除管道头子，W36井是原井利用，是本标段工程施工时要进行封、拆头子的一个井，它是保证分段施工，施工排水、截流、改道、联通等必须的技术措施，也是质量检验、磅水过程的必要手段，特别是对原有管道衔接、交汇等。封拆头子对安全威胁很大，其注意事项和安全要求如下：1、施工中需封堵原排水管道头子，要先有制订解决...
