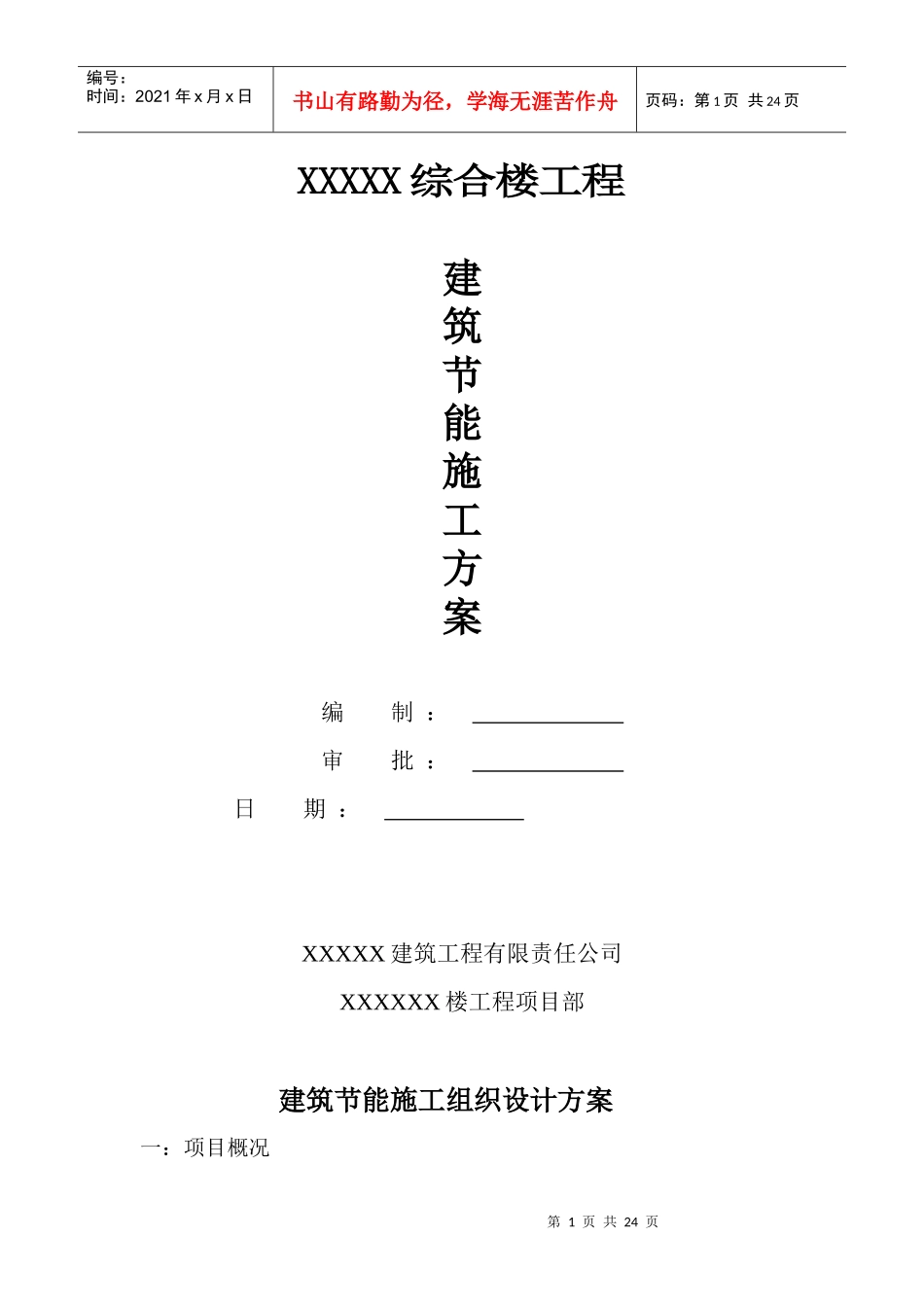

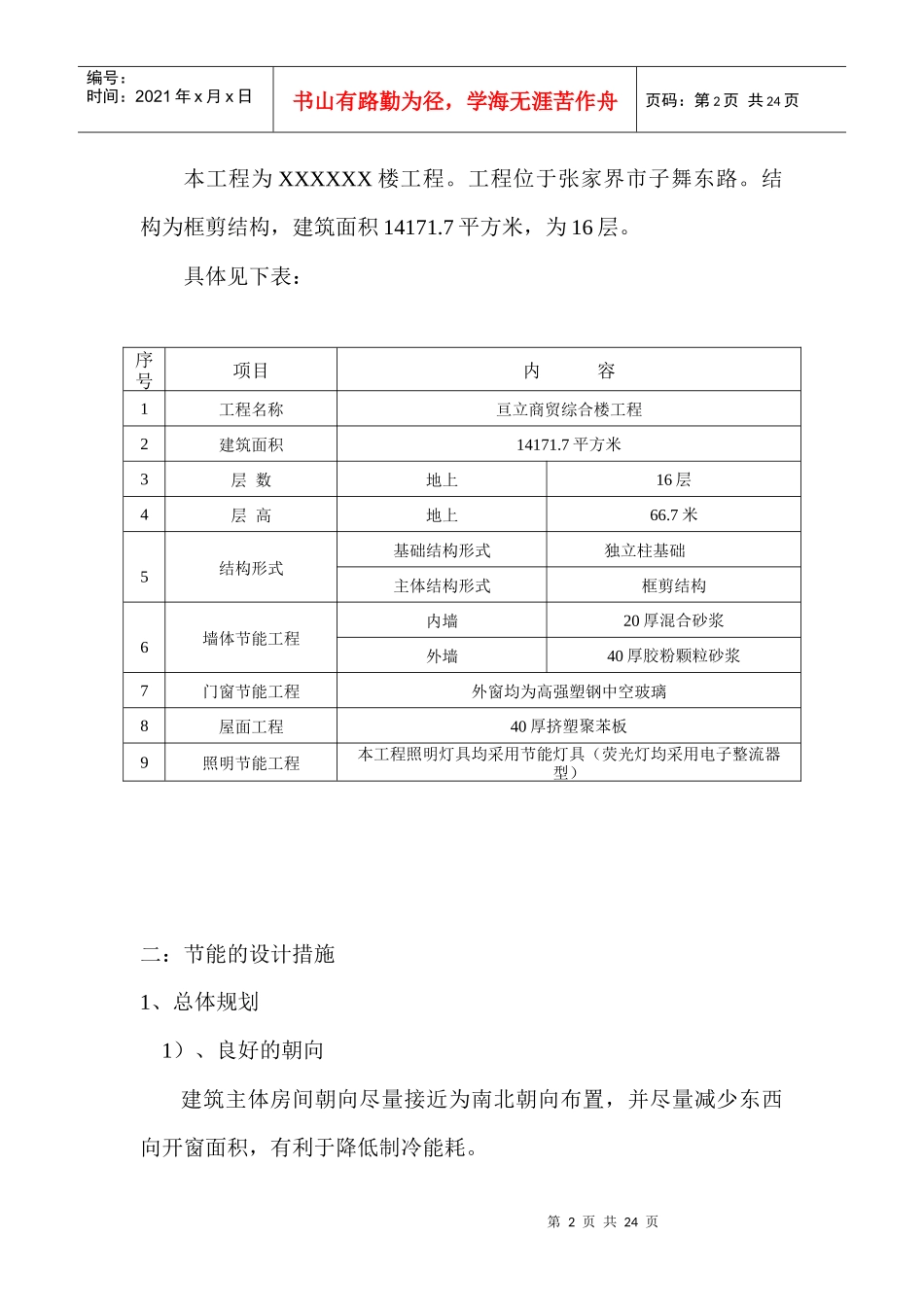

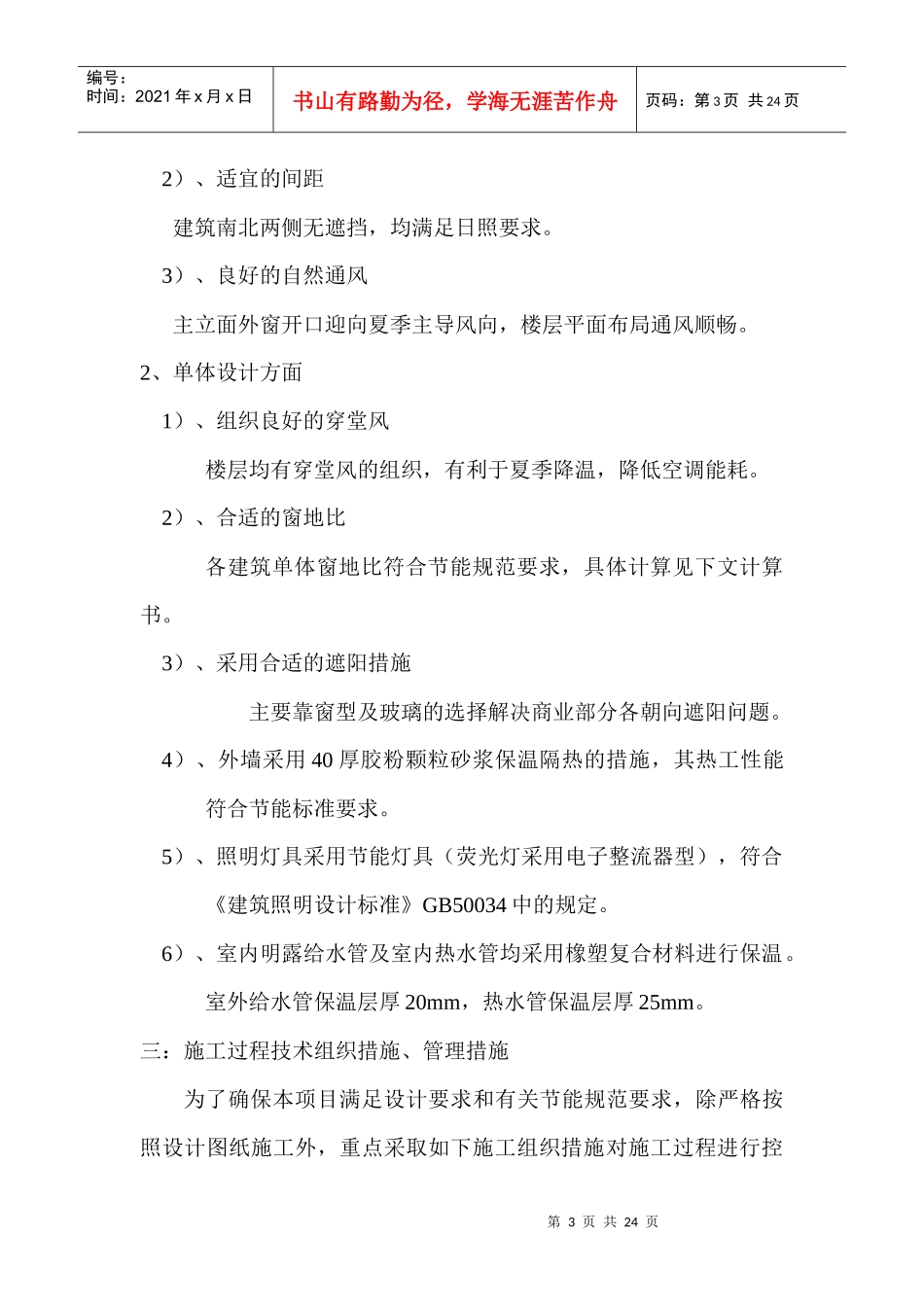

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页XXXXX综合楼工程建筑节能施工方案编制：审批：日期：XXXXX建筑工程有限责任公司XXXXXX楼工程项目部建筑节能施工组织设计方案一：项目概况第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页本工程为XXXXXX楼工程。工程位于张家界市子舞东路。结构为框剪结构，建筑面积14171.7平方米，为16层。具体见下表：二：节能的设计措施1、总体规划1）、良好的朝向建筑主体房间朝向尽量接近为南北朝向布置，并尽量减少东西向开窗面积，有利于降低制冷能耗。序号项目内容1工程名称亘立商贸综合楼工程2建筑面积14171.7平方米3层数地上16层4层高地上66.7米5结构形式基础结构形式独立柱基础主体结构形式框剪结构6墙体节能工程内墙20厚混合砂浆外墙40厚胶粉颗粒砂浆7门窗节能工程外窗均为高强塑钢中空玻璃8屋面工程40厚挤塑聚苯板9照明节能工程本工程照明灯具均采用节能灯具（荧光灯均采用电子整流器型）第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页2）、适宜的间距建筑南北两侧无遮挡，均满足日照要求。3）、良好的自然通风主立面外窗开口迎向夏季主导风向，楼层平面布局通风顺畅。2、单体设计方面1）、组织良好的穿堂风楼层均有穿堂风的组织，有利于夏季降温，降低空调能耗。2）、合适的窗地比各建筑单体窗地比符合节能规范要求，具体计算见下文计算书。3）、采用合适的遮阳措施主要靠窗型及玻璃的选择解决商业部分各朝向遮阳问题。4）、外墙采用40厚胶粉颗粒砂浆保温隔热的措施，其热工性能符合节能标准要求。5）、照明灯具采用节能灯具（荧光灯采用电子整流器型），符合《建筑照明设计标准》GB50034中的规定。6）、室内明露给水管及室内热水管均采用橡塑复合材料进行保温。室外给水管保温层厚20mm，热水管保温层厚25mm。三：施工过程技术组织措施、管理措施为了确保本项目满足设计要求和有关节能规范要求，除严格按照设计图纸施工外，重点采取如下施工组织措施对施工过程进行控第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页制：1、充分了解设计意图施工前请设计人员进行设计技术交底，充分明白设计意图2、选用材料严格把关选用的材料必须满足设计和规范要求3、施工前的技术交底4、施工过程中的工艺控制具体见下面各分部施工工艺5、施工过程中的质量控制严格按设计和规范要求控制施工的各过程6、隐蔽工程验收制度7、成品保护制度三、编制依据1、亘立商贸综合楼工程施工图纸2、《民用建筑节能工程质量验收规程》DB13（J）52-20053、外墙保温工程技术规程JGJ144－20044、05系列建筑标准设计图集5、建筑施工手册《第四版》6、其他相关施工标准规范、产品行业标准四、编制目的确保国家现行节能质量验收规范、标准及设计图纸得到严格落实，同时为节能保温施工提供技术保障。第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页五、施工准备1、设计图纸已经节能机构审查合格；2、控制线已设置到位；3、材料应见证取样送检，经有资质的实验室复试合格后，方可使用；4、已进场的节能材料必须具有出厂合格证及性能检测报告，并经监理工程师确认，形成验收记录；5、节能材料必须符合设计要求及国家有关标准的规定；6、节能材料产品检验批要求随机取样复验。六、施工工具1、剪刀、钢锯及壁纸刀（裁聚苯板用）2、电锤（拧胀钉螺钉及打膨胀锚固件孔使用）3、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）4、手持式电动搅拌器（搅拌砂浆用）5、木锉或粗砂纸（打磨用）6、其他抹灰专用工具。七、施工技术措施（一）外墙外保温系统施工技术措施详见外墙保温施工方案（二）屋面保温隔热工程施工技术措施第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页1、施工准备：1.1材料准备1、松散材料：炉渣粒径一般为5～40mm，不得含...
