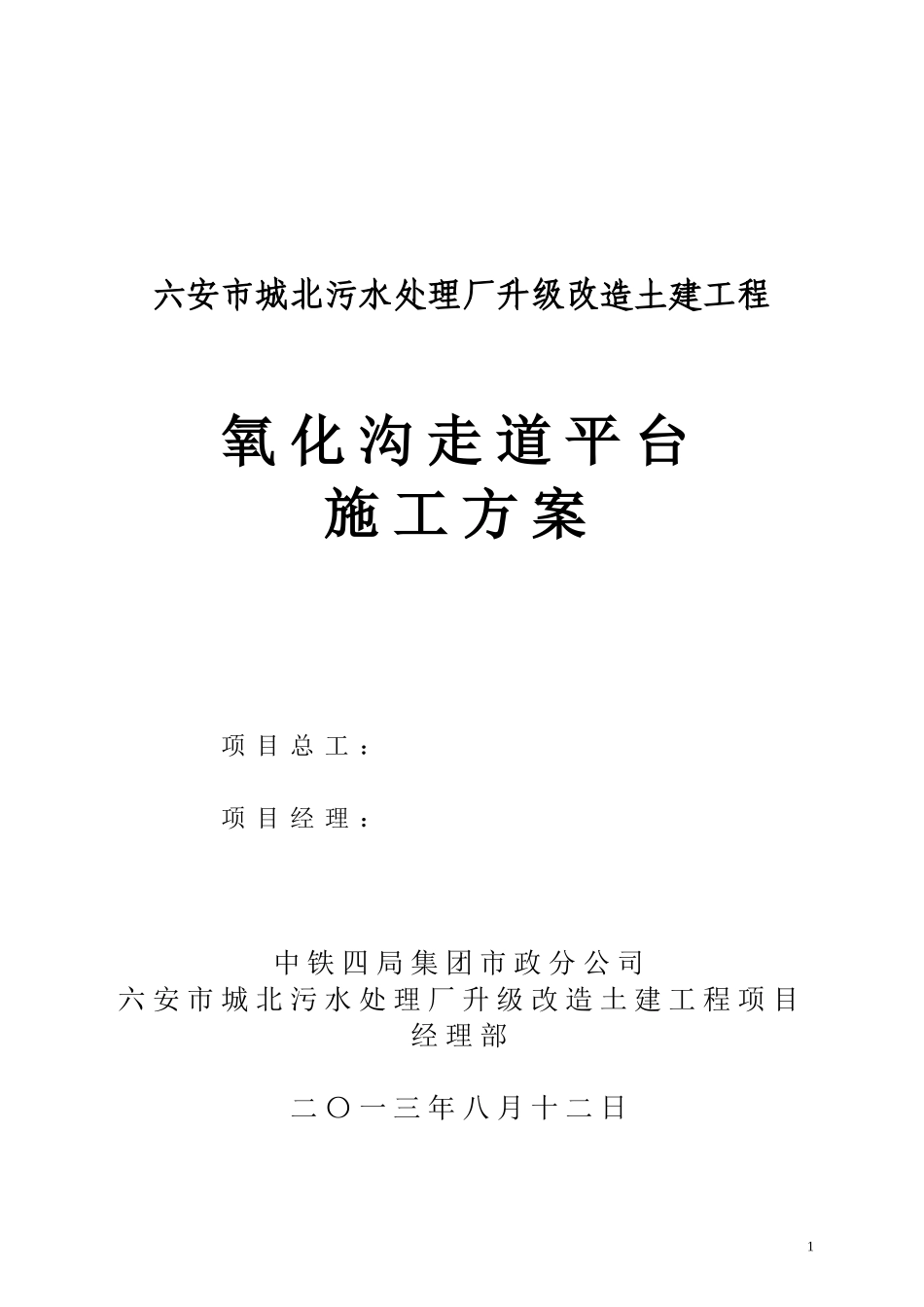

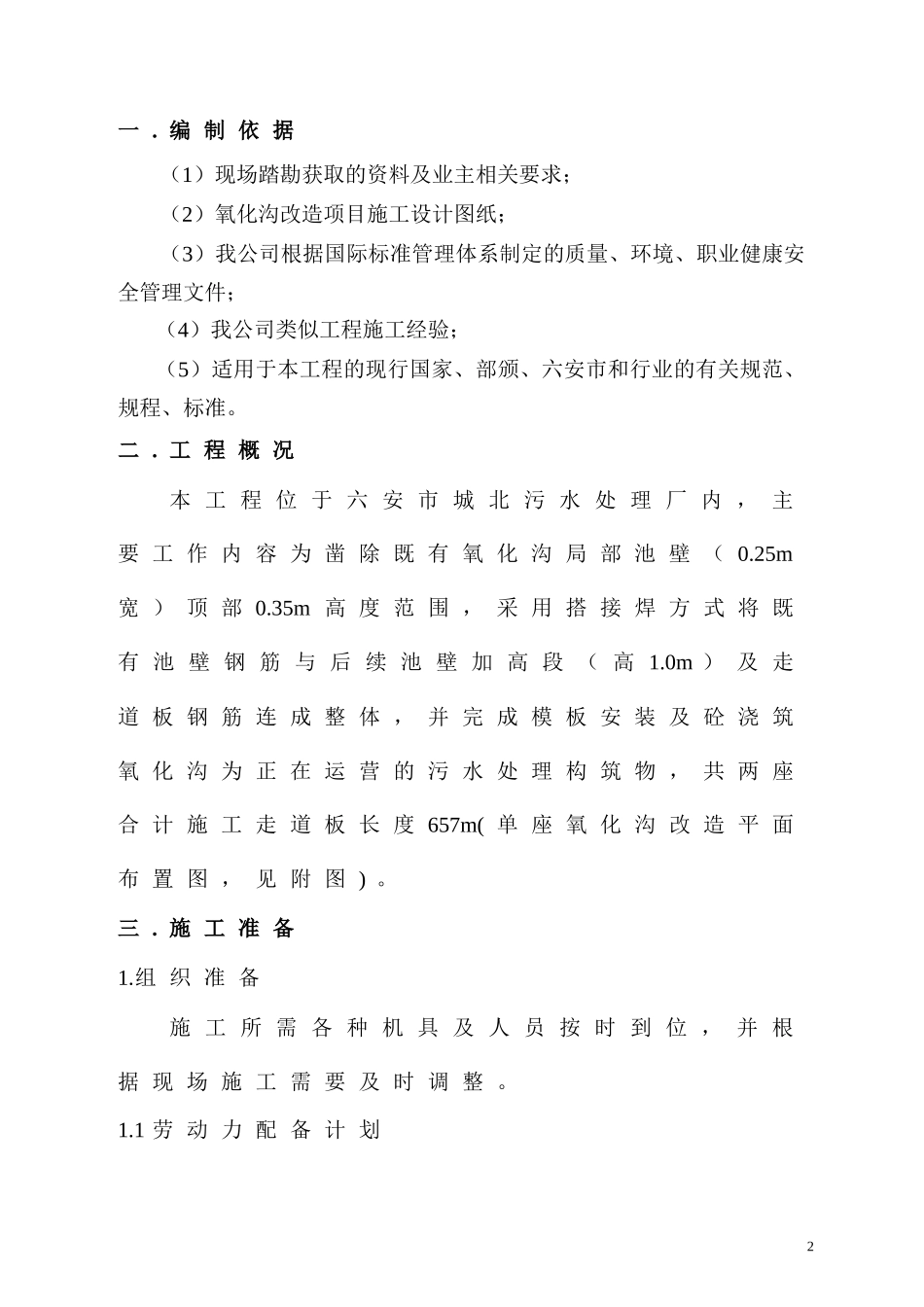

六安市城北污水处理厂升级改造土建工程氧化沟走道平台施工方案项目总工:项目经理:中铁四局集团市政分公司六安市城北污水处理厂升级改造土建工程项目经理部二〇一三年八月十二日1一.编制依据(1)现场踏勘获取的资料及业主相关要求;(2)氧化沟改造项目施工设计图纸;(3)我公司根据国际标准管理体系制定的质量、环境、职业健康安全管理文件;(4)我公司类似工程施工经验;(5)适用于本工程的现行国家、部颁、六安市和行业的有关规范、规程、标准。二.工程概况本工程位于六安市城北污水处理厂内,主要工作内容为凿除既有氧化沟局部池壁(0.25m宽)顶部0.35m高度范围,采用搭接焊方式将既有池壁钢筋与后续池壁加高段(高1.0m)及走道板钢筋连成整体,并完成模板安装及砼浇筑氧化沟为正在运营的污水处理构筑物,共两座合计施工走道板长度657m(单座氧化沟改造平面布置图,见附图)。三.施工准备1.组织准备施工所需各种机具及人员按时到位,并根据现场施工需要及时调整。1.1劳动力配备计划2拟投入的劳动力计划表1.2主要辅材配备计划拟投入的主要辅材需求计划1.3机械设备配备计划工种、级别单座氧化沟施工投入劳动力情况备注0~77天根据施工需要及时调整机械操作工10电工1材料工1测量工1架子工10电焊工4模板工4砼工4普工10合计45序号机械(设备)名称型号规格数量备注1Ⅰ28a工字钢12m/根65根据施工需要及时调整2Ⅰ40a工字钢12m/根153[20a槽钢12m/根1804方形开口套管220*350*250mm3205方形开口套管250*450*250mm306钢管φ48*3mm95003拟投入的主要施工机械设备及机具表2.技术准备2.1熟悉设计图纸,领会设计意图,编制相应施工安全、质量技术交底。2.2对建设单位提供的高程控制桩进行引测与复查,及时测量放线确定砼凿除边界线,并上报监理单位进行验收。2.3开工前对施工班组进行技术交底及安全培训工作。3.现场准备本工程为既有构筑物改造施工,施工现场场地平整,相关施工水、电、道路、通讯畅通施工场地内已有临时便道以满足施工需要。由于作业须利用既有工作平台,因此为满足运输序号机械(设备)名称型号规格数量生产能力备注1空压机HS-4.5/624.5m3/min根据施工需要及时调整2风镐G206/3电焊机BX-500A44汽车吊QY3024要求及确保施工安全,须拆除工作平台上部分既有护栏同时对工作平台上所有检修孔铺盖钢盖板。四.主要施工方案两座氧化沟走道平台施工,依次进行。拟先完成西侧编号a氧化沟作业,再进行东侧编号b氧化沟作业。每座氧化沟按两个阶段配置施工辅材及机具,先完成中部及近道路侧走道平台施工,再施工内侧及圆弧段走道平台。主要施工顺序如下:以既有工作平台为基点,沿池壁走向铺设横跨池壁的I28a工字钢挑梁,在其上设运输通道→利用挑梁工字钢安装悬挂式作业平台,风镐凿除池壁砼,手推车辅助人工清运砼渣→采用搭接焊方式连接既有池壁纵筋与加高段池壁钢筋→安装模板支架,铺设模板,完成钢筋及预埋件安装→砼浇筑及养护→模板支架及运输通道拆除→工字钢挑梁倒运至下一施工段1.钢梁及运输平台的铺设、拆除氧化沟池壁净距9m,考虑运输通道及模板5支架作业需要,统一采用12m长I28a工字钢钢梁。工字钢从既有横向平台边缘起,沿池壁纵向按≯3m间距铺设,纵向走道平台加宽处,中部加密铺设一道。钢梁布置在既有氧化沟池壁顶面(标高39.7m),设置处预留宽度0.4m。由于钢梁设置将导致新建池壁开孔,既有池壁局部不能凿砼、纵向钢筋焊接无法进行,因此该处设置方形开口套管(宽220*高350*长250mm)并补增加固钢筋。工作桥一处采用12mI40a工字钢钢梁,其布置及安装要求详见工作桥模板支承安装图。钢梁安装、运输平台铺设过程中,由项目生产副经理全程盘站督导,应急小组各自在岗。拟定方案如下图所示:施工运输通道设置在模板支架安装作业区以外6通道宽度1.2m。[20槽钢反扣在I28工字钢梁上,上铺横杆钢管@300mm(两侧设纵杆扣件固定,横杆间隔1.5m左右与[20槽钢焊接固定,以防侧翻倾覆),横杆上满铺步行板。通道两侧设1.2m高护栏(两道横杆),并设护脚防护挡板。运输平台设置如下图所示:1)安装作业要点:安装时采用人机配合进行安装。在起重吊装前,采用牵引钢丝绳两头分别固定在...
