广告牌施工组织设计VIP免费

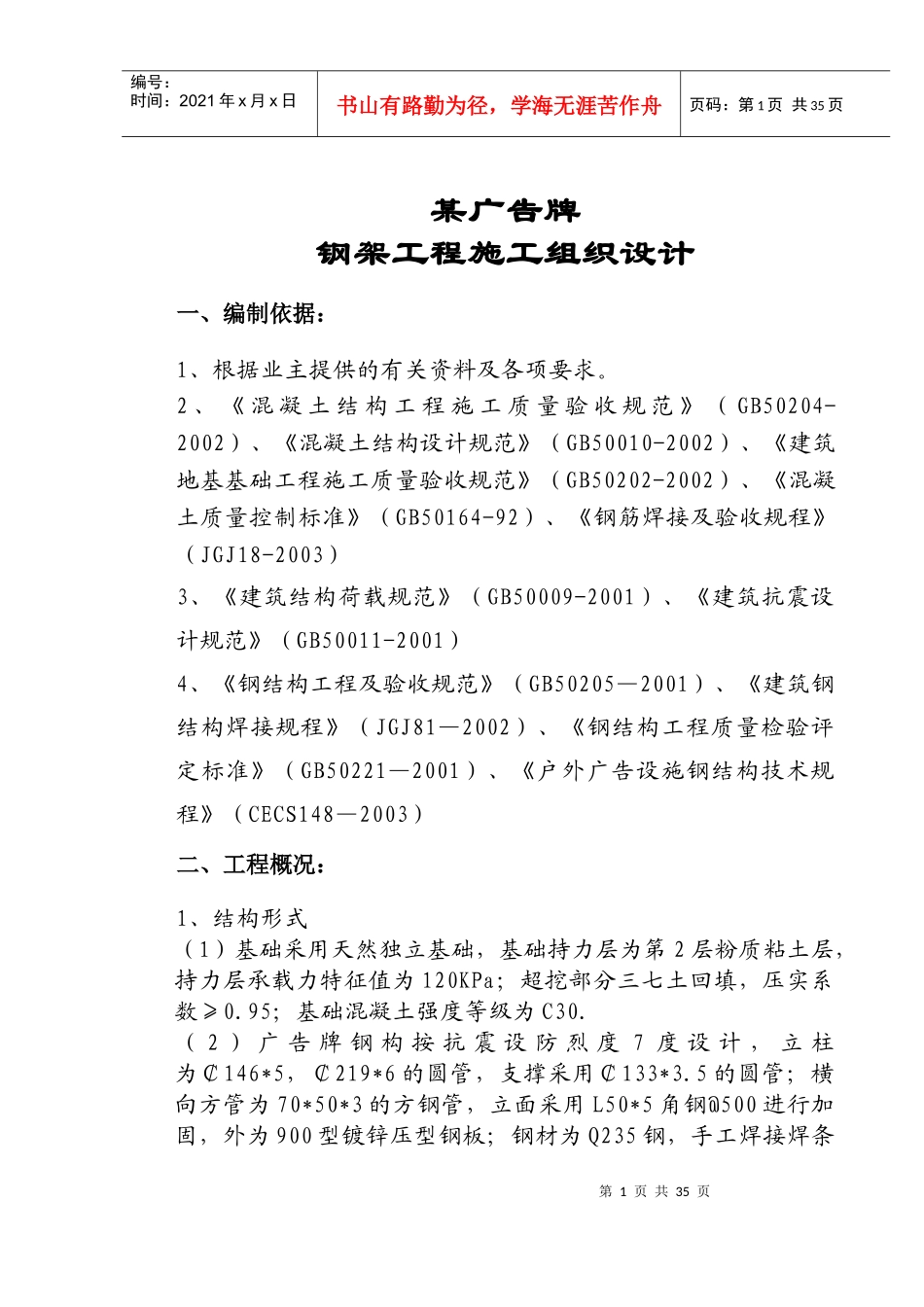

广告牌施工组织设计_第1页
1/35

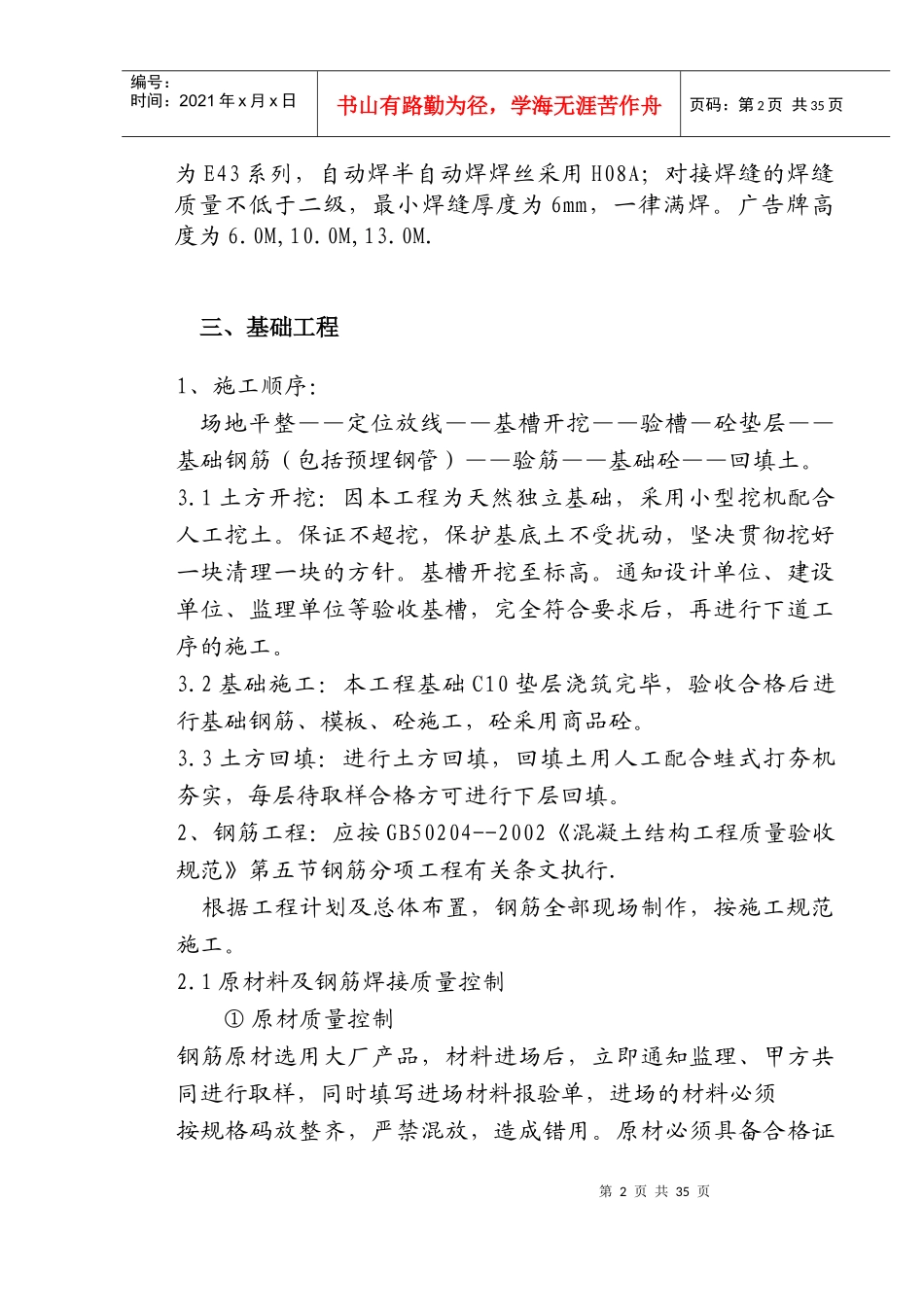

广告牌施工组织设计_第2页
2/35

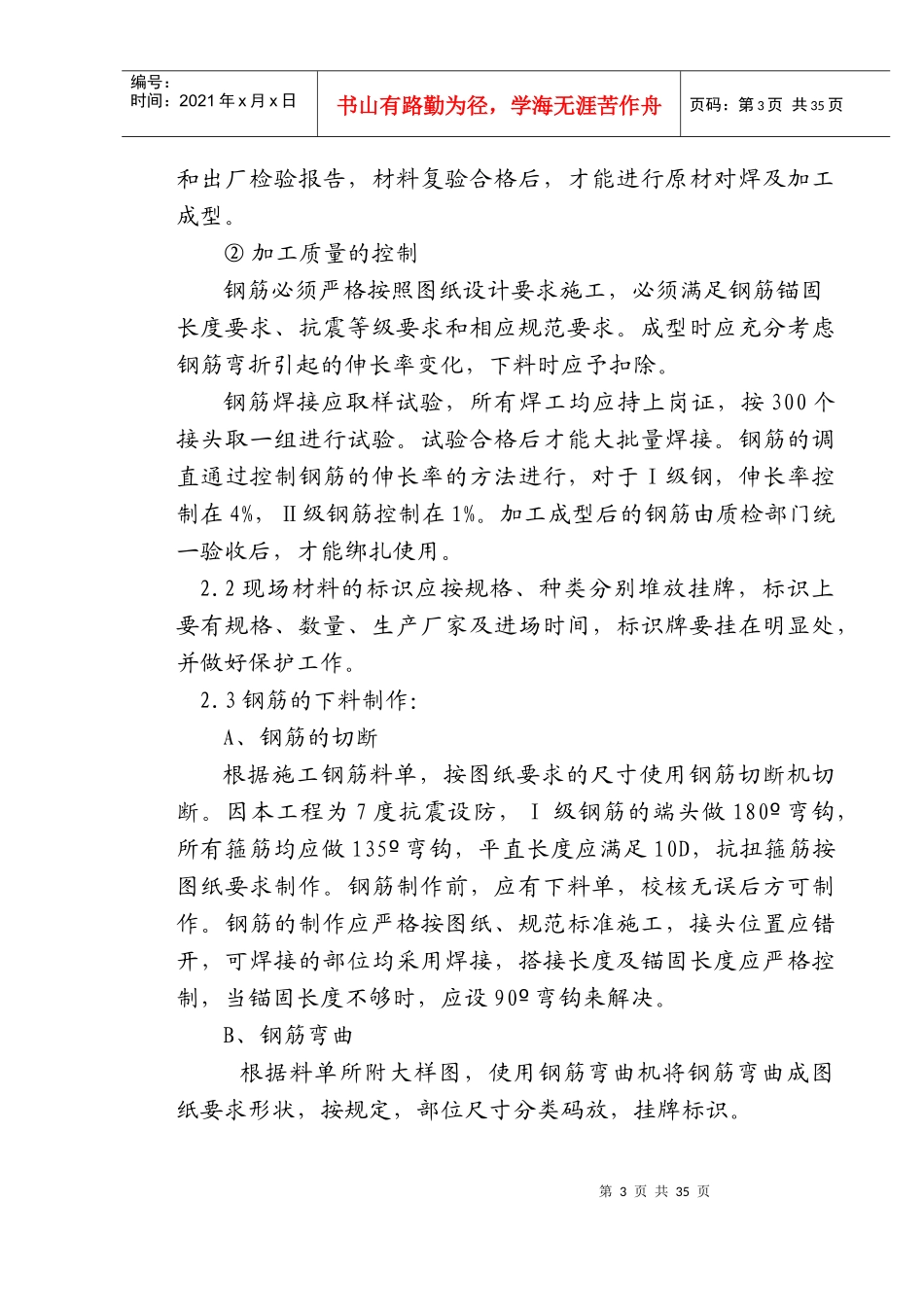

广告牌施工组织设计_第3页
3/35
第1页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共35页某广告牌钢架工程施工组织设计一、编制依据:1、根据业主提供的有关资料及各项要求。2、《混凝土结构工程施工质量验收规范》(GB50204-2002)、《混凝土结构设计规范》(GB50010-2002)、《建筑地基基础工程施工质量验收规范》(GB50202-2002)、《混凝土质量控制标准》(GB50164-92)、《钢筋焊接及验收规程》(JGJ18-2003)3、《建筑结构荷载规范》(GB50009-2001)、《建筑抗震设计规范》(GB50011-2001)4、《钢结构工程及验收规范》(GB50205—2001)、《建筑钢结构焊接规程》(JGJ81—2002)、《钢结构工程质量检验评定标准》(GB50221—2001)、《户外广告设施钢结构技术规程》(CECS148—2003)二、工程概况:1、结构形式(1)基础采用天然独立基础,基础持力层为第2层粉质粘土层,持力层承载力特征值为120KPa;超挖部分三七土回填,压实系数≥0.95;基础混凝土强度等级为C30.(2)广告牌钢构按抗震设防烈度7度设计,立柱为¢146*5,¢219*6的圆管,支撑采用¢133*3.5的圆管;横向方管为70*50*3的方钢管,立面采用L50*5角钢@500进行加固,外为900型镀锌压型钢板;钢材为Q235钢,手工焊接焊条第2页共35页第1页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共35页为E43系列,自动焊半自动焊焊丝采用H08A;对接焊缝的焊缝质量不低于二级,最小焊缝厚度为6mm,一律满焊。广告牌高度为6.0M,10.0M,13.0M.三、基础工程1、施工顺序:场地平整——定位放线——基槽开挖——验槽—砼垫层——基础钢筋(包括预埋钢管)——验筋——基础砼——回填土。3.1土方开挖:因本工程为天然独立基础,采用小型挖机配合人工挖土。保证不超挖,保护基底土不受扰动,坚决贯彻挖好一块清理一块的方针。基槽开挖至标高。通知设计单位、建设单位、监理单位等验收基槽,完全符合要求后,再进行下道工序的施工。3.2基础施工:本工程基础C10垫层浇筑完毕,验收合格后进行基础钢筋、模板、砼施工,砼采用商品砼。3.3土方回填:进行土方回填,回填土用人工配合蛙式打夯机夯实,每层待取样合格方可进行下层回填。2、钢筋工程:应按GB50204--2002《混凝土结构工程质量验收规范》第五节钢筋分项工程有关条文执行.根据工程计划及总体布置,钢筋全部现场制作,按施工规范施工。2.1原材料及钢筋焊接质量控制①原材质量控制钢筋原材选用大厂产品,材料进场后,立即通知监理、甲方共同进行取样,同时填写进场材料报验单,进场的材料必须按规格码放整齐,严禁混放,造成错用。原材必须具备合格证第3页共35页第2页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共35页和出厂检验报告,材料复验合格后,才能进行原材对焊及加工成型。②加工质量的控制钢筋必须严格按照图纸设计要求施工,必须满足钢筋锚固长度要求、抗震等级要求和相应规范要求。成型时应充分考虑钢筋弯折引起的伸长率变化,下料时应予扣除。钢筋焊接应取样试验,所有焊工均应持上岗证,按300个接头取一组进行试验。试验合格后才能大批量焊接。钢筋的调直通过控制钢筋的伸长率的方法进行,对于Ⅰ级钢,伸长率控制在4%,Ⅱ级钢筋控制在1%。加工成型后的钢筋由质检部门统一验收后,才能绑扎使用。2.2现场材料的标识应按规格、种类分别堆放挂牌,标识上要有规格、数量、生产厂家及进场时间,标识牌要挂在明显处,并做好保护工作。2.3钢筋的下料制作:A、钢筋的切断根据施工钢筋料单,按图纸要求的尺寸使用钢筋切断机切断。因本工程为7度抗震设防,Ι级钢筋的端头做180º弯钩,所有箍筋均应做135º弯钩,平直长度应满足10D,抗扭箍筋按图纸要求制作。钢筋制作前,应有下料单,校核无误后方可制作。钢筋的制作应严格按图纸、规范标准施工,接头位置应错开,可焊接的部位均采用焊接,搭接长度及锚固长度应严格控制,当锚固长度不够时,应设90º弯钩来解决。B、钢筋弯曲根据料单所附大样图,使用钢筋弯曲机将钢筋弯曲成图纸要求形状,按规定,部位尺寸分类码放,挂牌标识。第4页共35页第3页共35页编号:时间:2021...
