35M预制箱梁架设施工方案(精简)VIP免费

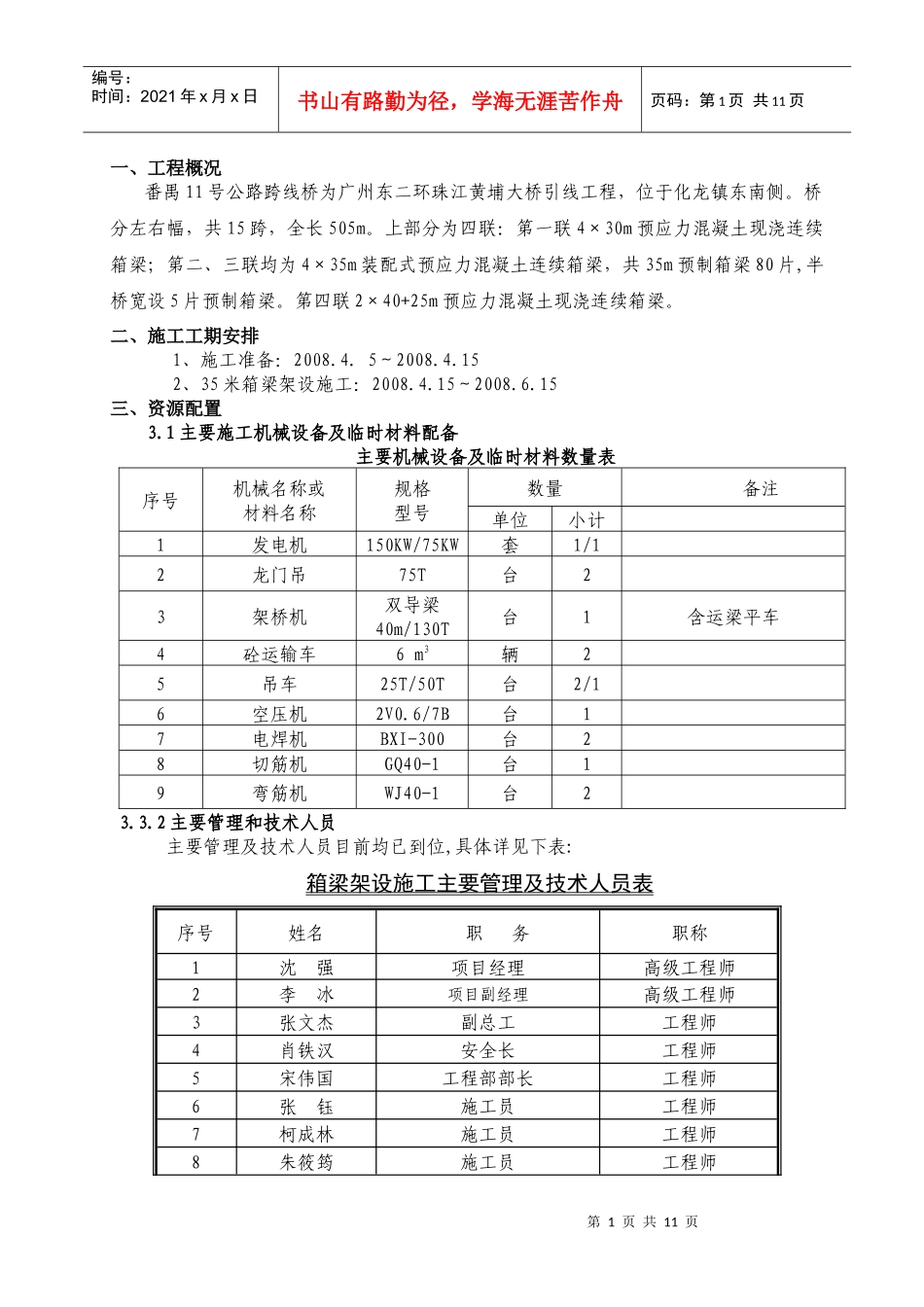

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页一、工程概况番禺11号公路跨线桥为广州东二环珠江黄埔大桥引线工程，位于化龙镇东南侧。桥分左右幅，共15跨，全长505m。上部分为四联：第一联4×30m预应力混凝土现浇连续箱梁；第二、三联均为4×35m装配式预应力混凝土连续箱梁，共35m预制箱梁80片,半桥宽设5片预制箱梁。第四联2×40+25m预应力混凝土现浇连续箱梁。二、施工工期安排1、施工准备：2008.4.5～2008.4.152、35米箱梁架设施工：2008.4.15～2008.6.15三、资源配置3.1主要施工机械设备及临时材料配备主要机械设备及临时材料数量表序号机械名称或材料名称规格型号数量备注单位小计1发电机150KW/75KW套1/12龙门吊75T台23架桥机双导梁40m/130T台1含运梁平车4砼运输车6m3辆25吊车25T/50T台2/16空压机2V0.6/7B台17电焊机BXI-300台28切筋机GQ40-1台19弯筋机WJ40-1台23.3.2主要管理和技术人员主要管理及技术人员目前均已到位,具体详见下表:箱梁架设施工主要管理及技术人员表序号姓名职务职称1沈强项目经理高级工程师2李冰项目副经理高级工程师3张文杰副总工工程师4肖铁汉安全长工程师5宋伟国工程部部长工程师6张钰施工员工程师7柯成林施工员工程师8朱筱筠施工员工程师第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页9杨辉计划部部长工程师10蒋进新试验室主任工程师11张清荣测量队长工程师四、箱梁架设方案及施工方法预制梁长35m，重约114T，施工中采用40m/140T双导梁架桥机架设。架桥机在第一联现浇梁桥面拼装，架设方向从4号墩向12号墩架设，全幅架设。利用龙门吊配合轨道平车进行运梁、喂梁。预制梁架设的施工流程4.1支座安装4.1.1临时支座的安装和拆除由于先简支后连续施工，涉及到体系转换，需要采用临时支座。临时支座采用φ219钢管填干砂及C50混凝土制作。（1）临时支座的安装预制场准备龙门吊吊装梁支座垫石测量放样运梁车喂梁架桥机吊梁至待架孔位架桥机拼装、调试架桥机横移梁至梁板位置落梁自检及监理验收设临时支座并安装永久支座焊接横隔板及翼缘板钢筋安装下一片梁第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页预制梁架设前，先安装永久支座，然后安放临时支座及墩顶现浇段底模，梁体架设置于临时支座上成为简支状态，及时连接桥面板钢筋及端横梁钢筋，浇筑墩顶连续段混凝土，再进行负弯矩束张拉施工，拆除临时支座，形成连续体系。临时支座安装前先在盖梁上放样定位，临时支座安装后不得影响永久支座的安装和现浇段的施工。测定临时支座安装高程，根据板式橡胶支座顶面高程调节砂桶内干砂高度，使梁底高程达到设计要求。（2）临时支座的拆除桥梁架设后，立即进行现浇段的制作，当现浇段负弯矩张拉压浆压浆及桥面砼板强度达到设计值的95%后，拆除临时支座，完成体系转换。在临时支座φ219mm钢管的底部用氧炔焰割一小孔，轻敲管壁，则管内的干砂即会漏出，同时上面的混凝土圆块也会掉入管内，抽出钢管即拆除了临时支座。4.1.2板式橡胶支座安装板式橡胶支座安装的关键：尽可能地保证梁底与垫石顶面平行、平整，使其同橡胶支座上、下面全部密贴，避免偏压、脱空、不均匀支撑的发生。施工程序如下：（1）先将支撑垫石顶面浮砂除去，垫石表面清洁、平整、无油污。（2）预制梁及支座接触的底平面保持水平与平整。（3）先在支撑垫石上按设计图标上中心线，同时在橡胶支座上也标上十字交叉中心线。将支座安放在垫石上，使支座中心线同支座垫石上的位置中心线相重合。板式橡胶支座安装的注意事项：（1）安装前对支座进行检查、验收,所有的橡胶支座必须有产品合格证明书。制造支座的胶料、钢材和聚四氟乙烯料的物理机械性能、力学性能符合设计及规范要求。（2）检查支座垫石顶面标高，力求准确一致。4.2预制梁运输4.2.1预制梁横移35米预制梁重114吨左右，考虑施工安全以及施工的进度，采用两台75T龙门吊起吊一片梁，可以安全进行横移和带梁短距离行走。4.2.2预制梁运输当架桥机在桥头拼装调试完成后，就要求从存梁厂运输预制梁。首先...
