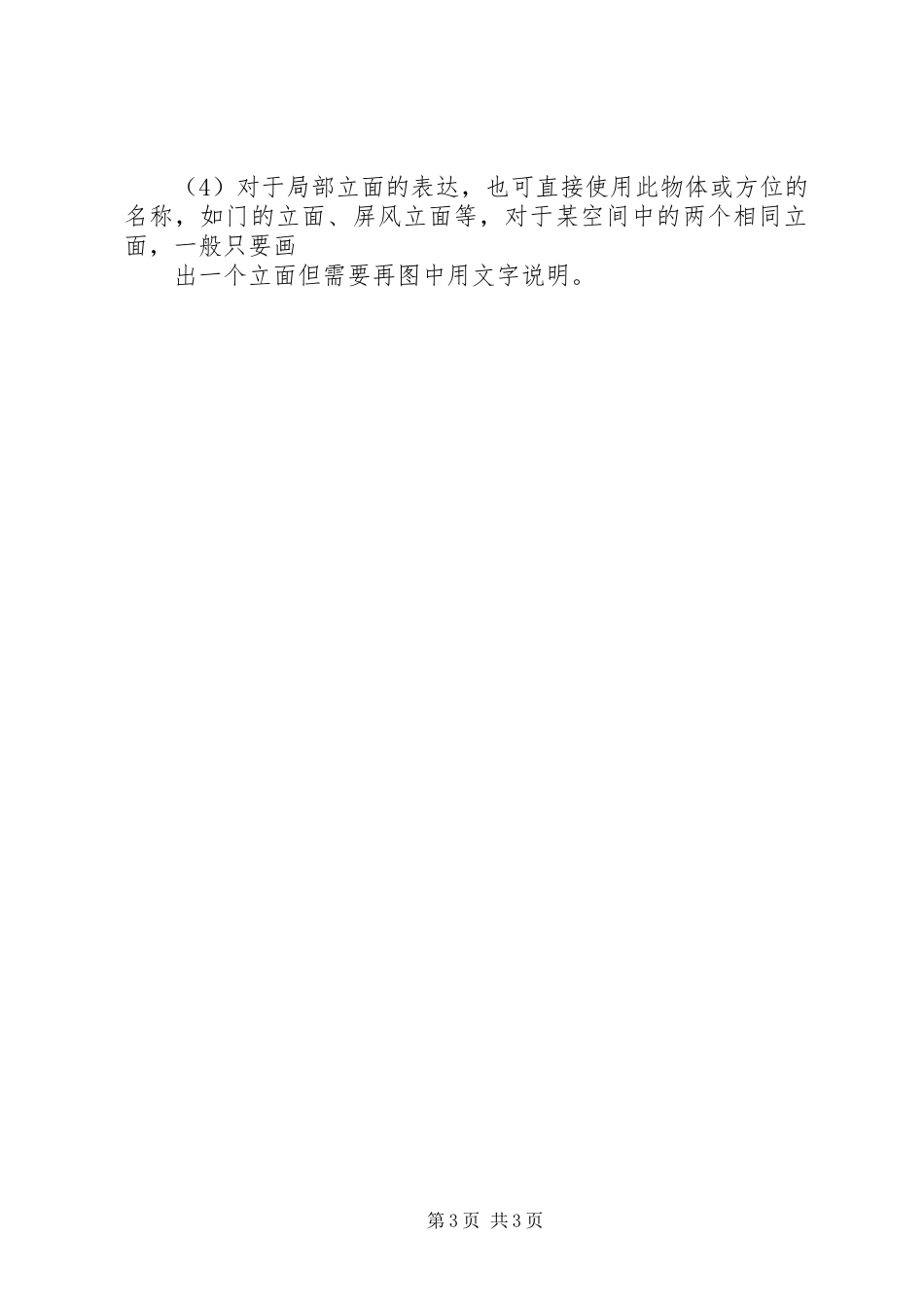

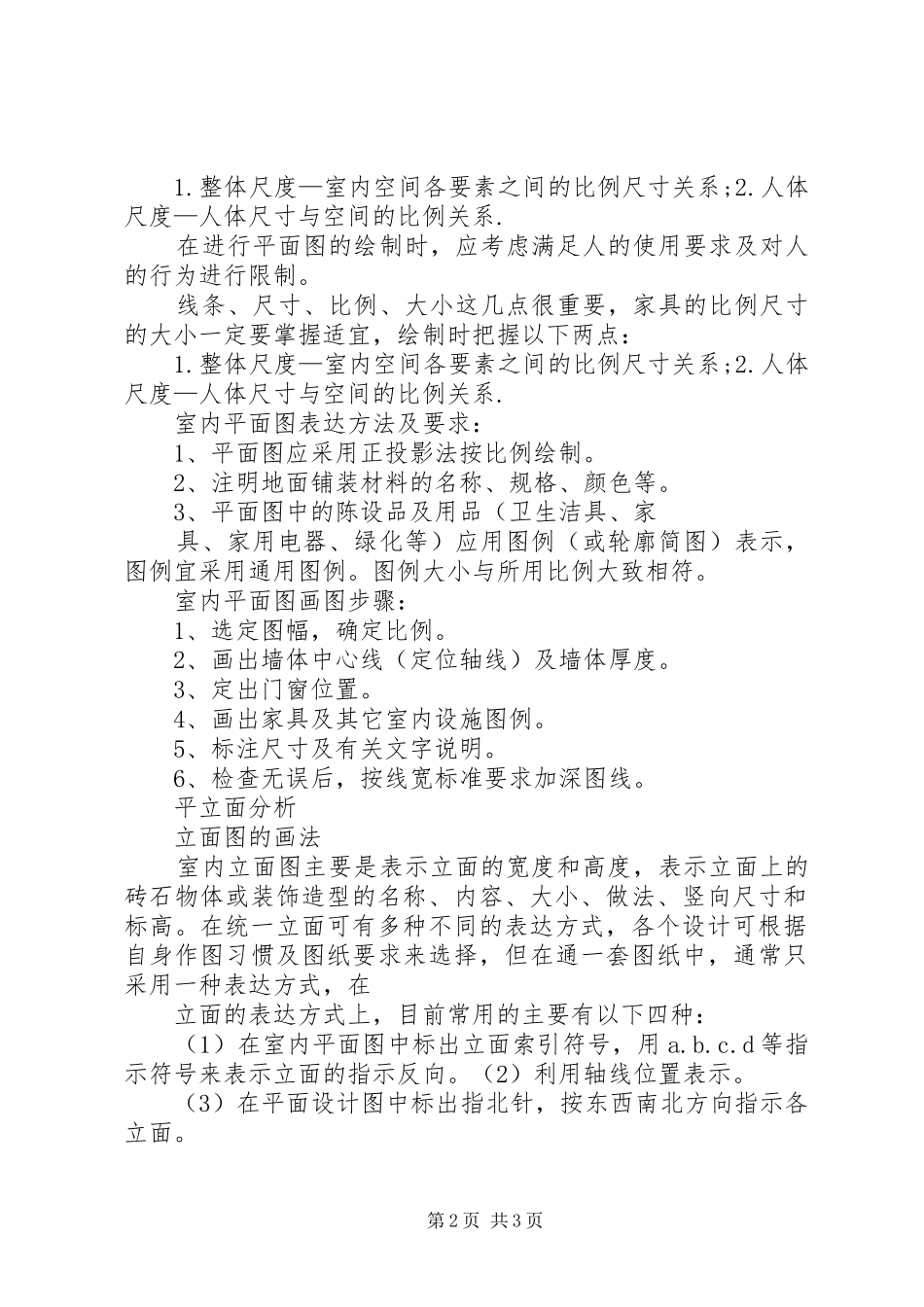

平场图绘制总结2.2.1室内平面图图例与平立图绘制平立面制图图例剖切符号剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。剖视的剖切符号应符合下列规定：剖切位置线的长度宜为6mm~10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4mm~6mm，绘制时，剖视剖切符号不应该与其他图线接触。（图1）（图1）指北针指北针其圆的直径宜为24mm，用细实线绘制；指北针尾部的宽度宜为3mm，指北针头部应注“北”或“n”字。需用较大直径绘制指北针时，指针尾部的宽度宜为直径的1/8。（图2）（图2）内视符号室内立面图的内视符号应注明在平面图上的视点位置、方向及立面编号。符号中的圆圈应用细实线绘制，可根据图面比例圆圈直径选择8mm~12mm。立面图编号宜用拉丁字母或阿拉伯数字。（图3）（图3）室内制图图例平立面的解析室内平面表现1.平面图的绘制线条要沉稳肯定，把握物体之间的比例关系。2.注意尺度。各个空间的大小划分应尽量合理，装饰物的体量要合理，家具的大小要根据空间的大小来选定。3.单体家具大的框架确定后，可根据自身家居设计的风格进行装饰，添加各个风格元素。在进行平面图的绘制时，应考虑满足人的使用要求及对人的行为进行限制。线条、尺寸、比例、大小这几点很重要，家具的比例尺寸的大小一定要掌握适宜，绘制时把握以下两点：第1页共3页1.整体尺度—室内空间各要素之间的比例尺寸关系;2.人体尺度—人体尺寸与空间的比例关系.在进行平面图的绘制时，应考虑满足人的使用要求及对人的行为进行限制。线条、尺寸、比例、大小这几点很重要，家具的比例尺寸的大小一定要掌握适宜，绘制时把握以下两点：1.整体尺度—室内空间各要素之间的比例尺寸关系;2.人体尺度—人体尺寸与空间的比例关系.室内平面图表达方法及要求：1、平面图应采用正投影法按比例绘制。2、注明地面铺装材料的名称、规格、颜色等。3、平面图中的陈设品及用品（卫生洁具、家具、家用电器、绿化等）应用图例（或轮廓简图）表示，图例宜采用通用图例。图例大小与所用比例大致相符。室内平面图画图步骤：1、选定图幅，确定比例。2、画出墙体中心线（定位轴线）及墙体厚度。3、定出门窗位置。4、画出家具及其它室内设施图例。5、标注尺寸及有关文字说明。6、检查无误后，按线宽标准要求加深图线。平立面分析立面图的画法室内立面图主要是表示立面的宽度和高度，表示立面上的砖石物体或装饰造型的名称、内容、大小、做法、竖向尺寸和标高。在统一立面可有多种不同的表达方式，各个设计可根据自身作图习惯及图纸要求来选择，但在通一套图纸中，通常只采用一种表达方式，在立面的表达方式上，目前常用的主要有以下四种：（1）在室内平面图中标出立面索引符号，用a.b.c.d等指示符号来表示立面的指示反向。（2）利用轴线位置表示。（3）在平面设计图中标出指北针，按东西南北方向指示各立面。第2页共3页（4）对于局部立面的表达，也可直接使用此物体或方位的名称，如门的立面、屏风立面等，对于某空间中的两个相同立面，一般只要画出一个立面但需要再图中用文字说明。第3页共3页
