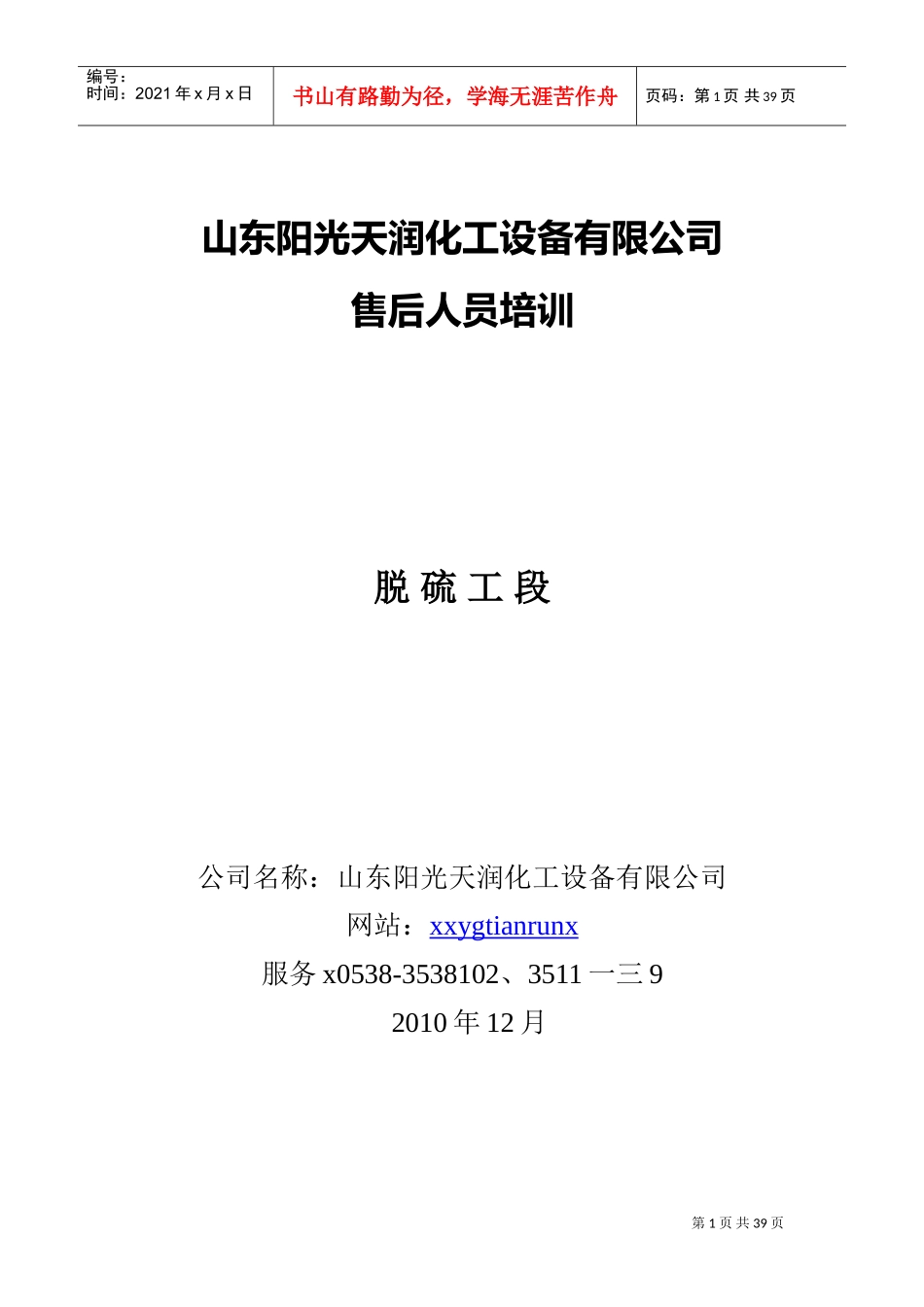

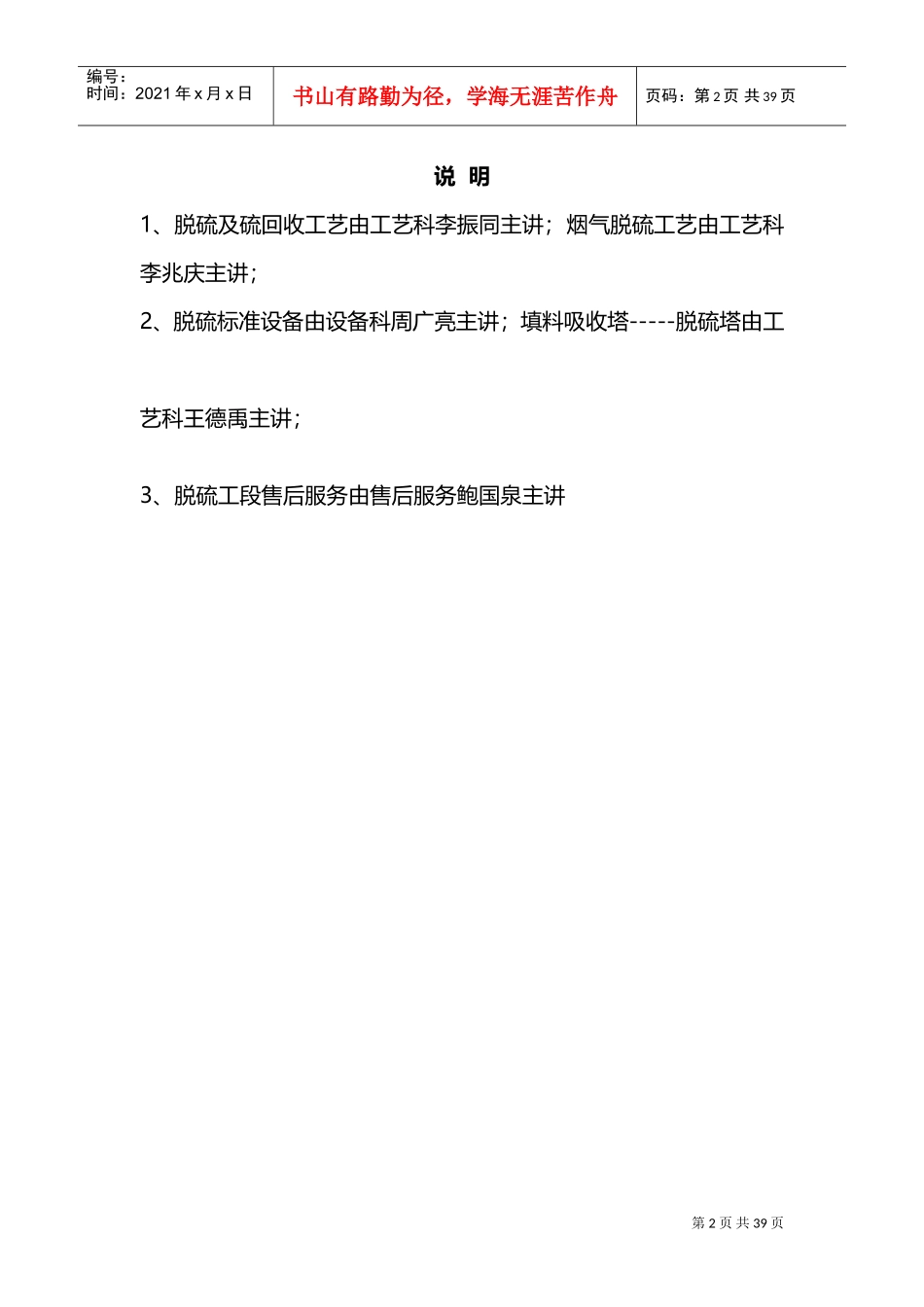

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页山东阳光天润化工设备有限公司售后人员培训脱硫工段公司名称：山东阳光天润化工设备有限公司网站：xxygtianrunx服务x0538-3538102、3511一三92010年12月第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页说明1、脱硫及硫回收工艺由工艺科李振同主讲；烟气脱硫工艺由工艺科李兆庆主讲；2、脱硫标准设备由设备科周广亮主讲；填料吸收塔-----脱硫塔由工艺科王德禹主讲；3、脱硫工段售后服务由售后服务鲍国泉主讲第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页目录第一章脱硫及硫回收工艺第一节脱硫原理及操作规程…………………1-12第二节其他脱硫工艺…………………………12-29第二章烟气脱硫工艺介绍第一节国内外技术发展应用情况……………30--32第二节烟气脱硫工艺原理及双塔工艺过程简述……33-38第三章脱硫工段标准设备第一节脱硫工段标准设备……………………39-40第二节填料吸收塔-----脱硫塔…………………41-45第三节举例……………………………………46第四章脱硫工段售后服务第一节开工方案……………………………47-50第二节常见问题及解答……………………51-53第五章脱硫工艺及设备设计存在的常见问题……54第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页脱硫原理及操作规程一、本工段任务1、本工段任务是脱除焦炉煤气中的硫化氢，使其符合工艺指标要求；把再生出来的硫泡沫生产得到合格的硫磺。2、负责本岗位的现场卫生，做到安全文明生产；按时完成临到临时交办的其他任务。二、脱硫工艺原理1、以氨为碱源的湿法氧化脱硫是一种液相催化氧化反应。催化剂在脱硫和再生过程中均有催化作用，催化活性高，且催化剂易溶解于水中，具有较好的流动性，可以避免设备管道堵塞。2、采用氨法脱硫工艺，在吸收H2S过程中可以不外加纯碱，靠煤气中自身的氨作碱源，适当补充部分蒸氨浓氨水，可以对煤气中的H2S、HCN等进行较完全的吸收，同时在催化剂的催化作用下，以空气中的氧气来氧化吸收液中的NH4HS成为元素硫，从而使吸收液得到再生，溶液循环使用。3、脱硫过程几种主要化学反应：3.1吸收反应：NH3（气）≒NH3（液）H2S（气）≒H2S（液）HCN（气）≒HCN（液）CO2（气）≒CO2（液）NH3+H2O≒NH4OH（氨水）NH4OH+H2S≒NH4HS+H2O2NH4OH+H2S≒（NH4）2S+2H2OHCN+NH4OH≒NH4CN+H2OCO2+NH4OH≒NH4HCO3NH4OH+NH4HCO3≒（NH4）2CO3+H2O3.2催化化学反应：NH4HS+NH4OH+（X-1）Sz(NH4)2Sx+H2O2NH4HS+（NH4）2CO3+2（X-1）Sz2(NH4)2Sx+CO2+H2ONH4HS+NH4HCO3+（X-1）Sz(NH4)2Sx+H2O+CO2NH4CN+(NH4)2SxzNH4CNS+(NH4)2SX-1(NH4)2SX-1+Sz(NH4)2Sx第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页注：反应式中～代表PDS催化剂。3.3催化再生反应：NH4HS+1/2O2→S↓+NH4OH(NH4)2S+1/2O2→2NH4OH+S↓(NH4)2SX+1/2O2→Sx↓+2NH4OHNH4CNS≒H2N—C(=S)—NH2≒H2N—C(=HS)=NHH2N—C(=S)—NH2+1/2O2→H2N—C(C=O)—NH2+SH2N—C(=O)—H2N+2H2O≒(NH4)2CO3+H2O≒2NH4OH+CO22.4副反应：2NH4HS+2O2→(NH4)2SO3+H2O2(NH4)2SO3+O2→2(NH4)2SO4+2S↓三、脱硫工艺流程1、脱硫工艺流程（见附图一、二）2、脱硫工艺流程说明2.1气体流程从鼓风工段送来28~35℃的焦炉煤气，首先进入脱硫工段的湍球塔与塔顶喷酒的循环脱硫液逆向接触，煤气中部分H2S被脱硫液吸收。脱硫后的煤气从湍球塔顶出来进入填料脱硫塔A底部，与自上而下脱硫液逆流接触，煤气中大部分H2S被脱除。经过脱硫塔A脱硫后的煤气从塔顶出来进入脱硫塔B底部，与自上而下脱硫液逆流接触，煤气中的H2S绝大部分被脱除，从脱硫塔B脱硫后H2S小于50mg/Nm3的煤气中经过煤气总管送到硫铵工段。2.2液体流程从湍球塔、脱硫塔A、脱硫塔B底部经湍球塔、脱硫塔液封溢流出来的脱硫富液分别流到溶液循环槽、半贫液槽、富液槽中。在溶液循环槽、半贫液槽、富液槽B中经过缓冲、初步氧化反应。其中半贫液槽内的半贫液由半贫液泵加压...
