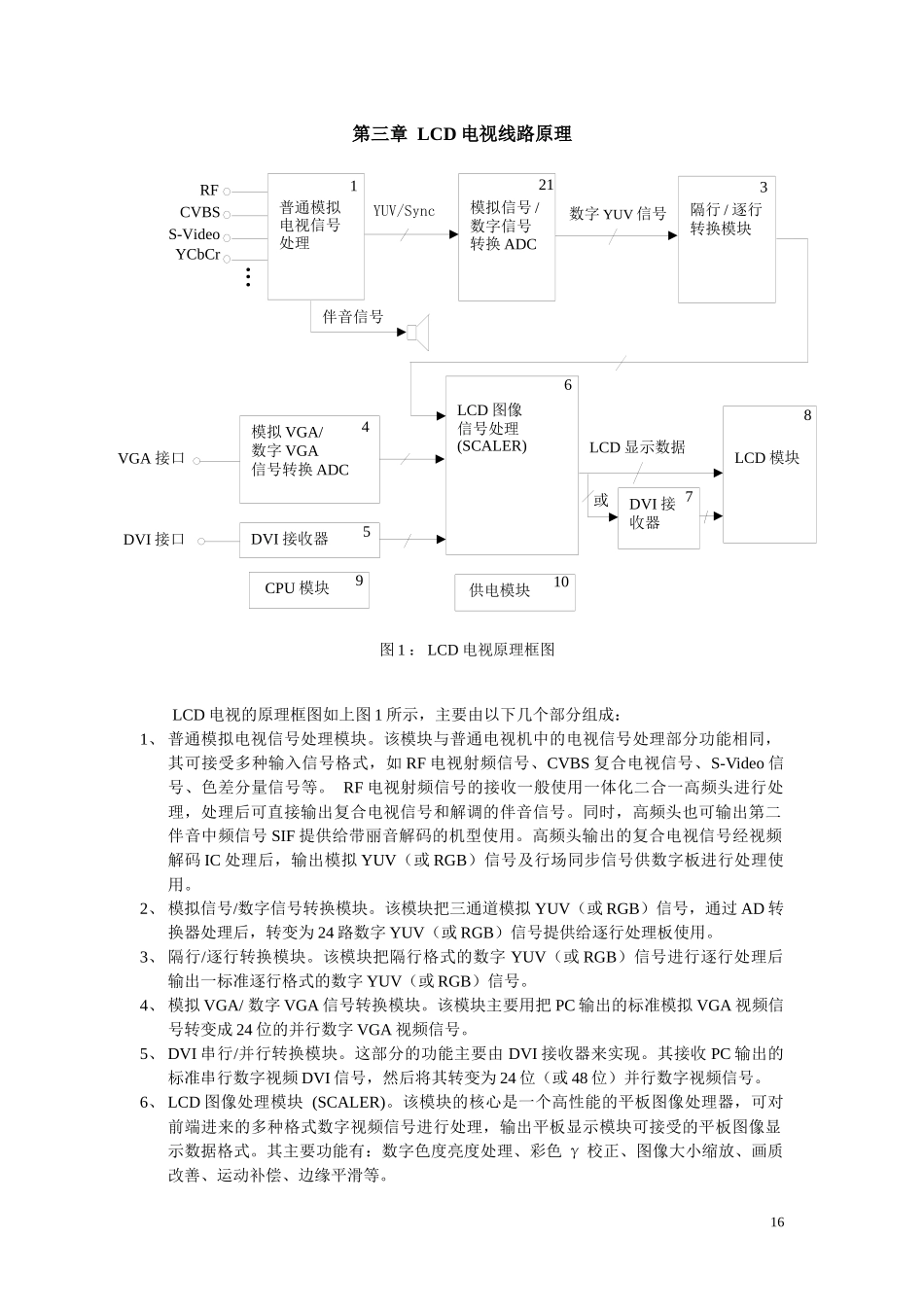

RFCVBSYCbCr图1：LCD电视原理框图DVI接收器LCD模块隔行/逐行转换模块数字YUV信号·S-Video··普通模拟电视信号处理YUV/Sync模拟信号/数字信号转换ADCLCD图像信号处理(SCALER)模拟VGA/数字VGA信号转换ADCDVI接收器VGA接口DVI接口LCD显示数据或伴音信号121346587CPU模块供电模块910第三章LCD电视线路原理LCD电视的原理框图如上图1所示，主要由以下几个部分组成：1、普通模拟电视信号处理模块。该模块与普通电视机中的电视信号处理部分功能相同，其可接受多种输入信号格式，如RF电视射频信号、CVBS复合电视信号、S-Video信号、色差分量信号等。RF电视射频信号的接收一般使用一体化二合一高频头进行处理，处理后可直接输出复合电视信号和解调的伴音信号。同时，高频头也可输出第二伴音中频信号SIF提供给带丽音解码的机型使用。高频头输出的复合电视信号经视频解码IC处理后，输出模拟YUV（或RGB）信号及行场同步信号供数字板进行处理使用。2、模拟信号/数字信号转换模块。该模块把三通道模拟YUV（或RGB）信号，通过AD转换器处理后，转变为24路数字YUV（或RGB）信号提供给逐行处理板使用。3、隔行/逐行转换模块。该模块把隔行格式的数字YUV（或RGB）信号进行逐行处理后输出一标准逐行格式的数字YUV（或RGB）信号。4、模拟VGA/数字VGA信号转换模块。该模块主要用把PC输出的标准模拟VGA视频信号转变成24位的并行数字VGA视频信号。5、DVI串行/并行转换模块。这部分的功能主要由DVI接收器来实现。其接收PC输出的标准串行数字视频DVI信号，然后将其转变为24位（或48位）并行数字视频信号。6、LCD图像处理模块(SCALER)。该模块的核心是一个高性能的平板图像处理器，可对前端进来的多种格式数字视频信号进行处理，输出平板显示模块可接受的平板图像显示数据格式。其主要功能有：数字色度亮度处理、彩色γ校正、图像大小缩放、画质改善、运动补偿、边缘平滑等。167、DVI并行/串行转换模块。这部分的功能主要由DVI发送器来实现。其接收平板图像处理器输出的24位（或48位）平板图像显示数据，然后将其转变为DVI标准的串行输出数据格式，直接连接带DVI输入接口的LCD显示模块。8、LCD显示模块。该模块是LCD-TV的显示终端，其接收平板图像处理器输出的平板图像显示数据（或DVI格式的平板图像显示数据，与LCD显示模块的输入接口有关），经内部时序控制电路转换后驱动LCD屏显示出正确的视频图像。9、CPU模块。提供人机接口及对电路的各个功能模块进行功能设置和控制。10、供电模块。对电源接口输入的12V和24V直流电进行DC/DC转换后，提供系统需要的各种不同电压。下面以TCLLCD2026电视为例，对LCD电视各个功能模块的线路原理进行一些具体的分析。（详细的电路原理请参照附图的LCD-TV线路原理图。）TCLLCD电视原理框图如图2所示。一、普通模拟电视信号处理模块（模拟板）其电路原理如附图1所示。该模块主要由高频头（此高频头是外挂的一个小盒子）、视频信号处理器IC201（TDA9321H）、丽音解码器IC204（MSP3410G）、CPU微处理器IC1、EEPROM存储器IC2（24C08）、动态梳状滤波器IC203（TDA9181T）、画质改善器IC202（TDA9178T）、功率放大器IC206（TPA1517）、电源控制器IC804（KA278R08）等IC及一些外围器件组成。外挂的高频头盒子为一体化二合一高频头，内部包含了普通数字高频头功能及多制式图像伴音中频解调功能，可直接输出复合电视信号和解调的伴音信号。同时，高频头也可输出第二伴音中频信号SIF提供给带丽音解码的机型使用。该高频头采用单一5V电源供电，内含DC/DC转换器可把5V变为频率合成所需要的33V调谐高电压。该高频头具有集成度高、电性能好、体积小重量轻等特点，在LCD电视上采用，一方面可以减小系统的体积及重量，另一方面可以简化线路的设计、降低系统成本，同时也提高了系统的TV接收性能及可靠性。从端口P3-2的第5输出的复合视频信号CVBS经C204耦合电容后从IC201的14脚送入IC201内部进行处理。IC201使用飞利浦公司生产的高端视频输入处理IC，型号为TDA9321H。TDA931H的内部集成了多制式图像及伴音中频解调处理功能（在本线路上没有使用）、视频输入选择开关、多制式视频信号解码及处理...
