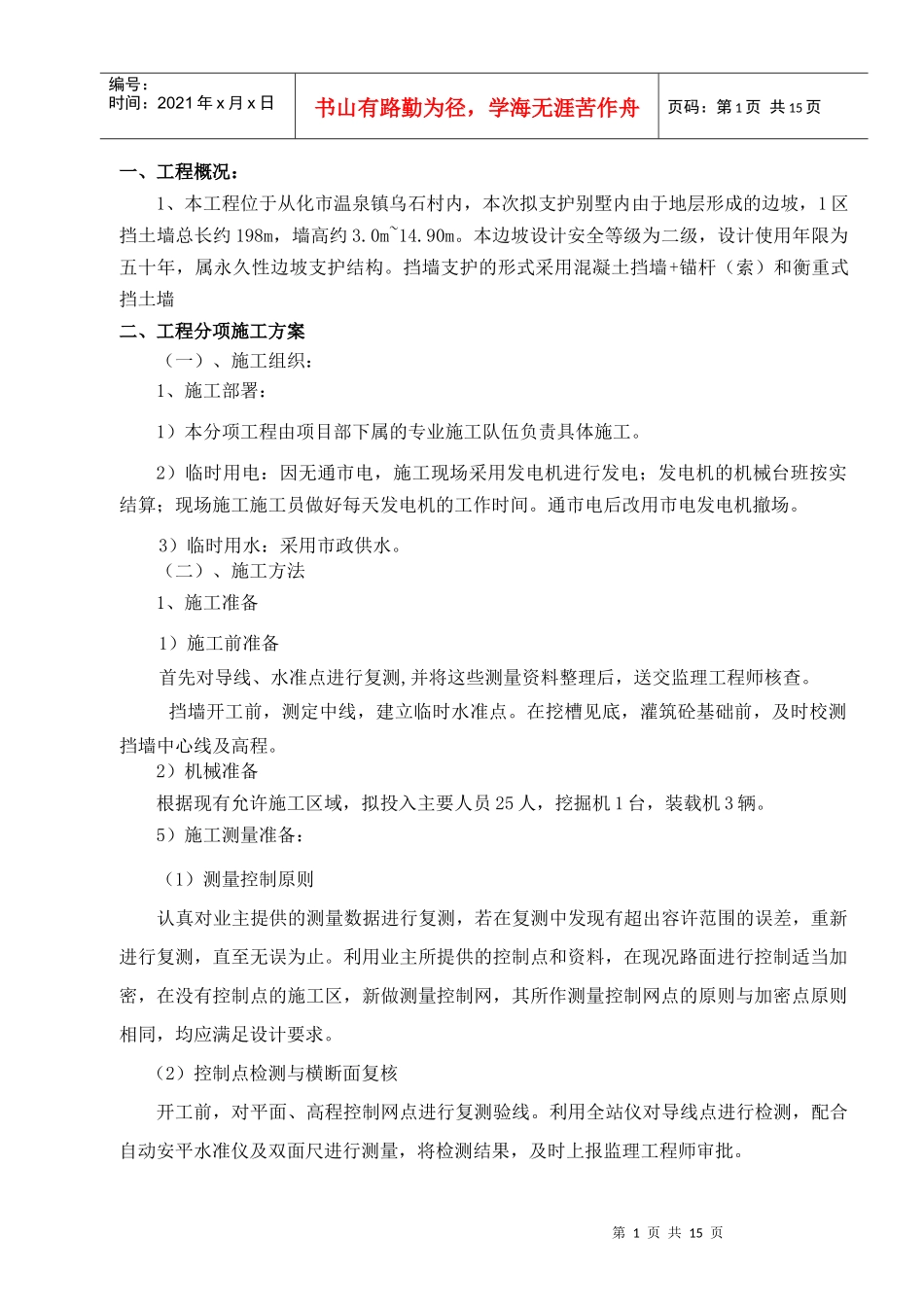

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页一、工程概况：1、本工程位于从化市温泉镇乌石村内，本次拟支护别墅内由于地层形成的边坡，1区挡土墙总长约198m，墙高约3.0m~14.90m。本边坡设计安全等级为二级，设计使用年限为五十年，属永久性边坡支护结构。挡墙支护的形式采用混凝土挡墙+锚杆（索）和衡重式挡土墙二、工程分项施工方案（一）、施工组织：1、施工部署：1）本分项工程由项目部下属的专业施工队伍负责具体施工。2）临时用电：因无通市电，施工现场采用发电机进行发电；发电机的机械台班按实结算；现场施工施工员做好每天发电机的工作时间。通市电后改用市电发电机撤场。3）临时用水：采用市政供水。（二）、施工方法1、施工准备1）施工前准备首先对导线、水准点进行复测,并将这些测量资料整理后，送交监理工程师核查。挡墙开工前，测定中线，建立临时水准点。在挖槽见底，灌筑砼基础前，及时校测挡墙中心线及高程。2）机械准备根据现有允许施工区域，拟投入主要人员25人，挖掘机1台，装载机3辆。5）施工测量准备：（1）测量控制原则认真对业主提供的测量数据进行复测，若在复测中发现有超出容许范围的误差，重新进行复测，直至无误为止。利用业主所提供的控制点和资料，在现况路面进行控制适当加密，在没有控制点的施工区，新做测量控制网，其所作测量控制网点的原则与加密点原则相同，均应满足设计要求。（2）控制点检测与横断面复核开工前，对平面、高程控制网点进行复测验线。利用全站仪对导线点进行检测，配合自动安平水准仪及双面尺进行测量，将检测结果，及时上报监理工程师审批。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页（3）挡土墙施工测量测量人员应严格按照挡墙中线、高程点控制挡墙的平面位置和纵断高程。（4）人员准备：木工8人、混凝土工10人、电工2人（三）、衡重式挡土墙施工方法1、基槽挖土方：本工程挖基槽土方采用挖掘挖机及人工配合进行开挖。挖机配合墙体施工分段进行，先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度，用1m3反铲挖掘机开挖，多余的土方装车外运弃土。在施工过程中，应根据实际需要设置排水沟及集水抗进行施工排水，保证工作面干燥以及基底不被水浸。2、地基处理：当挖基发现有淤泥层或软土层时，需进行换填处理，报请监理工程师及业主批准后，才进行施工。如是石方采用静爆的方式进行爆破，具体的工程量按实签证。3、该处土方因落差较大基槽开挖时需进行放坡开挖，开挖边坡坡度定为1:14、现浇砼基础：在清理好的垫层表面测量放线，立模浇灌。按挡土墙分段长，整段进行一次性浇灌。在浇捣基础混凝土同时，在基础顶面按300*300间距预留Ф16的螺纹钢筋头作为混凝土墙身模板加固拉杆件，并且顶面浇捣成毛面，利于新老混凝土连接。5、混凝土墙身施工：墙身混凝土施工，由于本工程混凝土挡墙高度普遍为5~6米，并且受地理限制减少挖方工作面，致使模板安装难度较大，为了保证模板的稳定，混凝土的质量，根据工艺要求按2米高度分层施工。1）模板安装墙身模板采用18mm光面七夹板拼装，竖枋用8×10cm枋间距为50cm，用钢管作横楞，用￠48×3.5的钢管作辅助斜撑进行支撑，侧模用ф16的螺栓对拉定位，螺栓间距为60cm，螺栓穿孔可采用内径为20—25cm的硬塑料管，墙身模板严格按2米高度分层支模（见挡墙模板示意图）。拆模时，将螺栓拔出，再用1:2水泥砂浆堵塞螺栓孔，在常温下一般24小时即可拆除墙身侧模板，拆模时，必须特别小心，切莫损坏墙面。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页图一2）混凝土浇捣（1）、泵车就位与混凝土入仓泵车根据泵送管的长度及压力要求范围，预先停靠在回车平台上，由工作人员将泵送管接至混凝土工作面上。由混凝土拌和运输车将混凝土送到泵送混凝土车料斗中，通过泵车与混凝土导管将混凝土送入仓内。（2）、混凝土浇筑施工混凝土浇筑施工混凝土浇筑前首先清理干净浇筑工作面，并检查模板、钢筋安装是否正确、牢固可靠，...
