35m预应力箱梁架设施工方案VIP免费

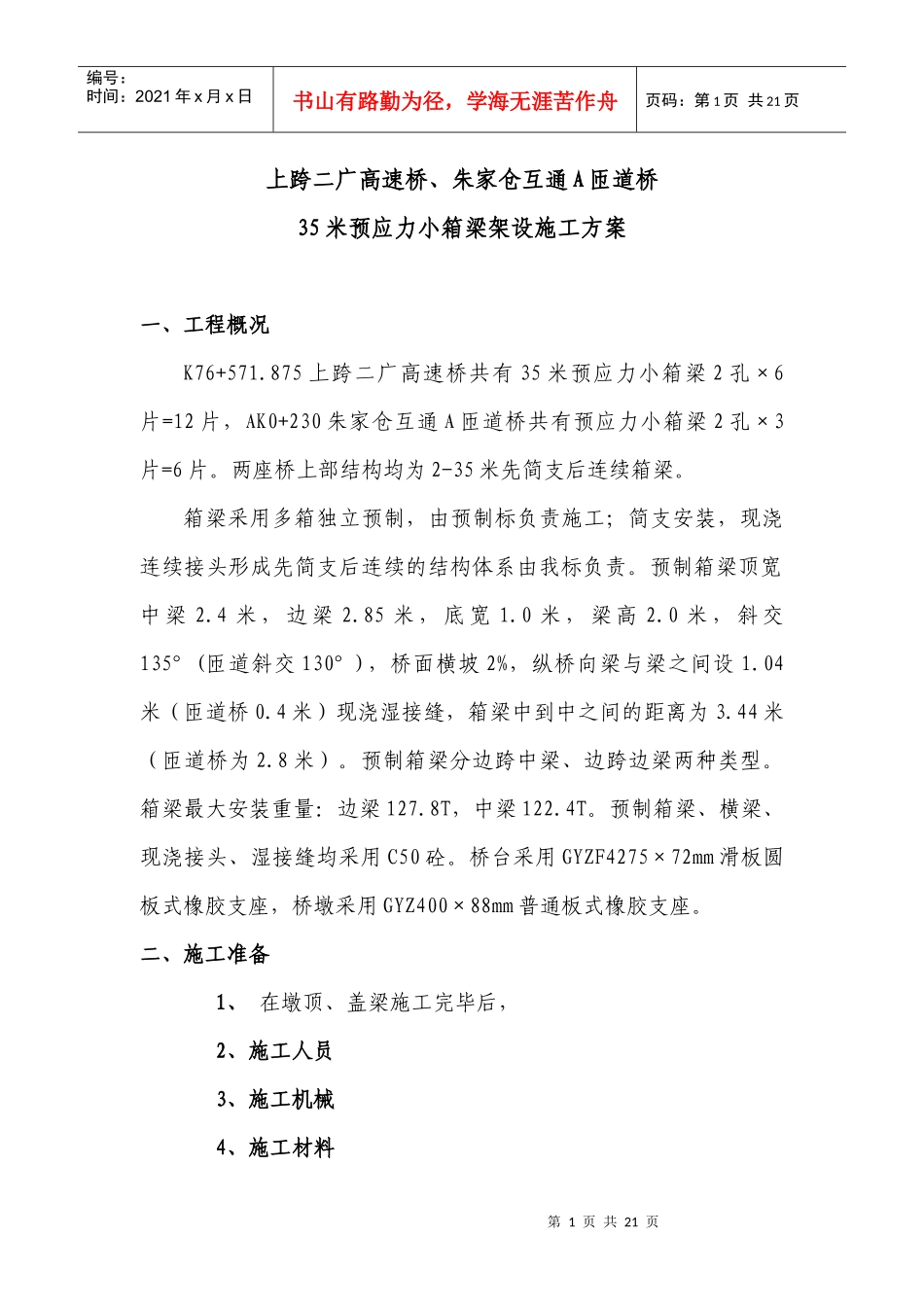

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页上跨二广高速桥、朱家仓互通A匝道桥35米预应力小箱梁架设施工方案一、工程概况K76+571.875上跨二广高速桥共有35米预应力小箱梁2孔×6片=12片，AK0+230朱家仓互通A匝道桥共有预应力小箱梁2孔×3片=6片。两座桥上部结构均为2-35米先简支后连续箱梁。箱梁采用多箱独立预制，由预制标负责施工；简支安装，现浇连续接头形成先简支后连续的结构体系由我标负责。预制箱梁顶宽中梁2.4米，边梁2.85米，底宽1.0米，梁高2.0米，斜交135°(匝道斜交130°)，桥面横坡2%，纵桥向梁与梁之间设1.04米（匝道桥0.4米）现浇湿接缝，箱梁中到中之间的距离为3.44米（匝道桥为2.8米）。预制箱梁分边跨中梁、边跨边梁两种类型。箱梁最大安装重量：边梁127.8T，中梁122.4T。预制箱梁、横梁、现浇接头、湿接缝均采用C50砼。桥台采用GYZF4275×72mm滑板圆板式橡胶支座，桥墩采用GYZ400×88mm普通板式橡胶支座。二、施工准备1、在墩顶、盖梁施工完毕后，2、施工人员3、施工机械4、施工材料第2页共21页第1页共21页边梁安装、固定架桥机过跨、安装第二跨墩顶负弯矩预应力张拉横梁、现浇接头、湿接缝施工中梁安装、固定架桥机喂梁、运输箱梁从预制厂起吊、运输架桥机安装、调试支座垫石找平支座及临时支座安装临时支座拆除桥面系施工编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页三、施工工艺第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页四、施工方法1、施工准备（1）用全站仪对本桥跨距进行认真复核，提供架梁前的第一手资料。根据实际放出的线路中心线里程，在桥墩顶面放出每孔箱梁的纵向中心线及其端线，以及支座中心点等，根据实际放出的线路中心线和墩中心里程,在盖梁支座垫石混凝土在到强度后测量放出板端位置横线及支座中心位置和底部轮廓线，在梁端位置横线上定出各梁底部边缘的点，为梁的安装做好准备。（2）对支座垫石进行抄平，严格控制垫石的平整度和标高，永久支座和临时支座都已准备到位。（3）对施工区域进行封闭，保证安全。（4）架桥桥对架梁施工人员认真的进行技术交底，合理组织施工人员、施工机械。2、架桥机（1）架桥机组成双导梁架桥机结构组成，由起重行车，主横梁，主横梁纵移台车，主导梁，辅导梁，辅支腿，前支腿，后支腿，前横梁，整机横移台车，前、后摇滚总成，滚压泵站，前、后横联，电气控制等组成。又可分为整机横移行走系统，主辅纵梁及支撑系统，吊梁起落、横移、纵移系统，导梁纵移系统，摇滚台车纵移系统，边梁起吊系第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页统，电器控制系统。①整机横移行走系统：由4个行走台车组成，每个台车由行走箱体，齿轮、行走钢轮等组成，通过减速机带动齿轮、齿圈及行走钢轮在铺好的轨道上行走，实现整机横移目的。②主辅纵梁及支撑系统：整个纵梁由主导梁、辅导梁、销轴等组成，各节导梁之间用销轴连接，两纵梁之间通过前，后横联及斜拉连成一体。支撑系统由前，后摇滚台车作为主要支撑，前支腿，后支腿，辅支腿作为辅助支撑。③吊梁起落、横移、纵移系统：由4个主横梁、4台横梁纵移台车，2个起重行车等组成，卷扬机安装在卷扬行走小车上，卷扬小车通过减速电机带动链轮，小车架及钢轮在主横梁轨道上行走，实现卷扬机起吊的横向移动，两个主横梁与两个横梁纵移台车用螺栓连接成一体，由减速电机带动齿轮、齿圈、行走钢轮等组成的台车在导梁桁架的轨道上纵向移动，卷扬机起吊重物，作上，下运动，从而实现整个架梁过程的横向、纵向、升降运动过程。④导梁纵移系统：4台摇滚总成装于导梁下弦处，导梁靠下弦与主动摇滚之间产生的摩擦力作纵向移动。第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页⑤摇滚台车纵移系统：由电动葫芦与摇滚台车组成，前支腿、后支腿、辅支腿作为辅助支撑摇滚台车离开地面，电动葫芦与摇滚台车用弯板和销铀连成一体，在重力作用下，电动葫...
